毕 业 设 计（论文）（说 明 书）题 目：煤矿采区供电设计姓 名：编 号：平顶山工业职业技术学院年 月 日毕业设计（论文）任务书姓名何俊华专业矿山机电任务下达日期年月日设计（论文）开始日期年月日设计（论文）完成日期年月日设计（论文）题目：A．编制设计B．设计专题（毕业论文）指导教师系(部)主任年月日毕业设计（论文）答辩委员会记录电力工程系矿山机电专业，学生何俊华于年月日进行了毕业设计（论文）答辩。
设计题目：煤矿采区供电设计专题（论文）题目：煤矿采区供电设计指导老师：答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生何俊华毕业设计（论文）成绩为。
答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，平顶山工业职业技术学院毕业设计（论文）评语第 1 页毕业设计（论文）及答辩评语：煤矿采区供电设计摘要电力是煤矿企业的主要能源，由于井下特殊环境，为了减少井下自然灾害对人身和设备的危害，这就要求我们对煤矿企业采取一些特殊的供电要求和管理方法。
由于电能够方便而经济地有其他形式的能量转化而得，又能简便而经济地转化成其他形式的能量供应使用;无论是工业还是居民生活，电能的应用极为广泛，一旦中断可能造成人员伤亡、设备损坏、生产停顿、居民生活混乱。
所以搞好供电工作对工矿企业生产和职工生活的正常进行具有十分重要的意义。
此次设计注重能力和技能训练的原则，结合工业企业电气化、电气工程自动化电气控制的目标，以供电设计基础能力为主兼顾供电系统的运行和设备维护与管理等知识。
设计搜索、总结了供电方面的知识，为供电设计提供了参考依据。
本次设计的对象是——平煤股份六矿公司采区供电，由于矿区开采煤层深、用电负荷大井下涌水量大、机械程度高所以选用深井供电系统。
采取供电要求——采区供电是否安全可靠，技术和经济合力将直接关系到人身，矿井和设备的安全及正常生产，由于矿井工作环境特殊，正确选择电气设备和导线，并采用合理供电控制和保护系统，以确保电气设备安全和防止瓦斯煤尘爆炸。
竖井煤矿供电毕业设计本设计是根据设计任务书的要求，利用所学的煤矿供电知识，在指导老师的辛勤指导下完成．设计共分八章，第一章：概述；第二章：负荷的计算与无功功率的所偿；第三章：供电系统；第四章：短路电流计算；第五章：电器设备的选择，第六章：变电所布置；第七章：继电保护；第八章：其它．设计本着计算准确，选型恰当，布置合理的原则，保证做到安全，可靠，技术经济合欢．由于所学知识有限，技术资源缺乏，实践经验不足，设计中不能避免存在许多错误和不足之处，如某些设备可能已经过时等等，敬请老师指教．设计任务的完成，与老师的认真，耐心，细致的指导是分不开的，在此仅对老师致以衷心的感谢．１概述１.１矿井简介本设计是一所３５／６ＫＶ的矿井地下变电所，占地２２００平方米．矿井年产量是６０万吨，采用一对竖井开拓，中央边界式通风．矿井为低沉气矿井，没有煤尘爆炸危险，但涌水量较大．矿井最高温度为４０度，冻土带厚度为０.５米，地面变电所为黄土，变电所与副井口的距离为４５０米井筒深度为３５０米，矿井所在地的电业部的按最高负荷收费，变电所６ＫＶ高新电缆上为２８千米，6ＫＶ架空线全长为２０千米，风井距变电所距离为２.５千米．电域变电所最大的运行方式阻抗为０.２５欧姆，最小运行方式阻抗为０.４欧姆，对本矿的新出线为通电流保护，动作时限为２.５秒。
１.２系统概述电力是现代矿山企业的动力，首先应该保证供电的可靠和安全，并做到技术和经济方式合欢的满足生产的需要。
１.２１矿山企业对供电的基本要求，具体要求如下：（1）保证供电安全可靠性供电可靠性是指供电系统不间断供电的可能程度．矿山如果供电中断，不仅影响产量，而且有可能造成人身事故和设备损坏．为了保证对矿山的可靠性，供电电源应采用两回路独立电源线路，它可以来自不同的变电所或都是同一变电所的不同母线，且电源线路上不得分接任何负载。
安全是指不发生人身触电事故和电器故障而引起的爆炸等重大事故．由于矿山生产环境复杂，自然条件恶劣，供电设备容易受损坏，可能造成触电及电火花和瓦斯煤尘爆炸等事故，所以必须采取如防炸，防触电过负载及过电流保护等一系列的技术措施和制定相应的管理规程，以确保供电的安全。
中国矿业科技大学毕业设计（论文）题目：矿井供电系统设计姓名：姓名专业：矿山机电班级：教学班指导教师指导老师完成日期2012年7月1日摘要本设计讲述供电系统中各电气设备的设计过程，如高压配电箱、变压器、电缆的选择方法，并对其的整定及校验，书中详细叙述了电缆及设备的选择原则，井下供电系统采取各种保护的重要性。
本设计方案根据《煤矿安全规程》、《煤矿工业设计规范》，坚持从实际出发、联系理论知识，在设计过程中，通过各方面的考虑，选用新型产品，应用新技术，满足供电的可靠性、安全性、经济性及技术合理性。
通过设计并与本矿实际相结合，了解了煤矿供电系统运行和供电设备管理情况和煤矿生产管理的基本知识，使自己具有一定的理论知识的同时，又具有较强的实际操作能力及解决实际工程问题的能力，根据矿井的实际情况，在老师和单位技术员的指导下，并深入生产现场，查阅了有关设计资料、规程、规定、规范。
听取并收录了现场许多技术员的意见及经验，对矿所需设备的型号及供电线路等进行设计计算。
关键词：矿井供电系统设计目录绪论 ------------------------------------------------------------ 4第一章井田概况 ---------------------------------------------------- 5 第二章地质特征 ----------------------------------------------------- 8第三章供电系统 ---------------------------------------------------- 133.1 供电电源--------------------------------------------------- 133.2 电源线路截面选择------------------------------------------- 133.2 电力负荷--------------------------------------------------- 143.4 地面供配电------------------------------------------------- 193.5 井下供配电-------------------------------------------------- 21第四章采区低压控制电器的选择 -------------------------------------- 264.1低压电器电器选择原则 ---------------------------------------- 264.2低压电器电器容量及整定计算 ---------------------------------- 26第五章低压保护装置的选择和整定 ------------------------------------ 285、1低压电网短路保护装置整定细则规定 --------------------------- 285、2保护装置的整定与校验 --------------------------------------- 28第六章高压配电箱的选择和整定 -------------------------------------- 316、1高压配电箱的选择原则 --------------------------------------- 316、2高压配电箱的选择 ------------------------------------------- 316、3高压配电箱的整定和灵敏度的校验 ----------------------------- 31第七章井下漏电保护装置的选择 -------------------------------------- 337、1井下漏电保护装置的作用 ------------------------------------- 337、2漏电保护装置的选择 ----------------------------------------- 337、3井下检漏保护装置的整定 ------------------------------------- 33 第八章井下保护接地系统 -------------------------------------------- 34 结束语 ------------------------------------------------------------- 35 致谢 --------------------------------------------------------------- 36 参考文献 ----------------------------------------------------------- 37绪论一、本设计的目标通过矿井的技改扩能，让我们知道矿井原供电系统不能满足技改后矿井的需要，为了有一个更完善的供电系统，并在“以风定产”“一通三防”的前提条件下，我们深深地清楚供电对矿井的重要性，以致通过供电系统的优化设计，来实现安全高效矿井；供电系统全以技改后进行设计。
![毕业设计—煤矿采区供电设计[管理资料]](https://img.taocdn.com/s1/m/a0c96dc1b90d6c85ed3ac6cd.png)

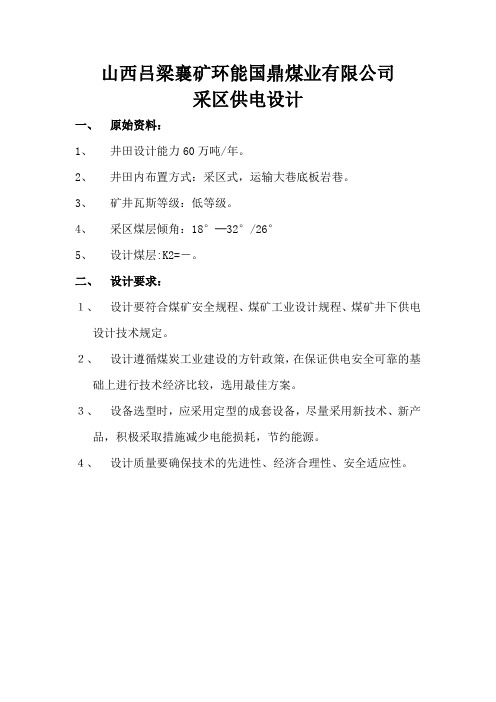

山西吕梁襄矿环能国鼎煤业有限公司采区供电设计一、原始资料：1、井田设计能力60万吨/年。
2、井田内布置方式：采区式，运输大巷底板岩巷。
3、矿井瓦斯等级：低等级。
4、采区煤层倾角：18°─32°/26°5、设计煤层:K2=－。
二、设计要求：１、设计要符合煤矿安全规程、煤矿工业设计规程、煤矿井下供电设计技术规定。
２、设计遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上进行技术经济比较，选用最佳方案。
３、设备选型时，应采用定型的成套设备，尽量采用新技术、新产品，积极采取措施减少电能损耗，节约能源。
４、设计质量要确保技术的先进性、经济合理性、安全适应性。
目录第一节采区变电所位置的确定-------------------------------------------4 一采区供电对对电能的要求----------------------------- 4 二费用和环境要求--------------------------------------------------------5 第二节拟定采区供电系统的原则-----------------------------------------5 一采区高压供电系统的拟定原则------------------------- 5 二采区低压供电系统的拟定原则--------------------------------------6 第三节采区主要设备------------------------------------- 6 第四节采区负荷的计算及变压器容量、台数确定-------------------7 一变压器选择注意事项-------------------------------- 7 二台数的确定---------------------------------------- 8 三采区负荷的计算及变压器容量、台数确定----------------------8 第五节采区低压供电网络的计算----------------------------------------9 一电缆型号确定----------------------------------------------------------9 二电缆长度确定----------------------------------------------------------9 三选择支线电缆----------------------------------------------------------10 四干线电缆的选择-------------------------------------------------------15 第六节采区电气设备的选择----------------------------------------------21 一采区高压开关柜的选择------------------------------ 21 二矿用低压隔爆开关选择------------------------------ 22 三磁力起动器的选择---------------------------------- 23第七节采区接地保护措施-------------------------------- 24 第八节采区漏电保护措施-------------------------------------------------26 第九节采区变电所的防火措施-------------------------------------------27 第十节附表-------------------------------------------- 28 第十一节附图----------------------------------------------------------------28 参考文献--------------------------------------------- 32松藻煤矿南翼23采区供电设计第一节、采区变电所位置的确定一、采区供电对对电能的要求1、电压允许偏差电压偏差计算公式如下： 电压偏差＝额定电压额定电压—实际电压×100%《电能质量供电电压允许偏差》（GB 12325—90）规定电力系统在正常运行条件下，用户受电端供电电压允许偏差值为：（1）35KV 及以上供电和对电压有特殊要求的用户为额定电压的+5%—－5%；（2）10KV 及以上高压供电和低压电力用户的电压允许偏差为用户额定电压的+7%—－7%；（3）低压照明用户为+5%—－10%。
供电系统设计一、供电系统的拟定1、地面主供电线路（详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，一是由永安变电站向五一煤矿地面配电室输送的6KV供电线路；二是由元门坝变电站向五一煤矿地面配电室输送的6KV供电线路。
2、矿井主供电线路详见供电系统图）根据《煤矿规程》第四百四十一条规定，结合五一煤矿的实际情况，现拟定矿井供电线路为两条，第一条：采用ZLQ50mm2铠装电缆从地面10KV站向+510中央变电所供6000V电源，电缆长度为1200m。
第二条：采用ZLQ35mm2铠装电缆从地面10KV站向+350中央变电所供6000V电源，电缆长度为1700m。
第三条：采用ZLQ35mm2铠装电缆从地面10KV站向+200中央变电所供6000V电源，电缆长度为2200m；从+200中央变电所采用VUZ35mm2铠装电缆向南翼采区变电所供6000V电源，电缆长度为2300m。
2、联络电缆供电情况：+510水平中央变电所与+350水平中央变电所联络供电采用ZLQ35mm2铠装电缆，电缆长度为500m；+350水平中央变电所与+200水平中央变电所的联络供电采用ZLQ35mm2铠装电缆，电缆长度为500m。
二、各中央变电所变压器容量的计算1、+510中央变电所变压容量的计算P510=ΣP e K x÷Cosψpj其中ΣP e=P1+P2+P3，P1=130KW为2m绞车负荷；P2=75KW为1.2m人车负荷；P3=30KW为照明等其它负荷。
则ΣP e=130+75+30=255KW；K x=0.7，Cosψpj=0.7P510=235×0.7÷0.7=235KVA＞180KVA。
由于考虑到1.2m绞车是专提升人员用，故该变电所采用两台变压器分别向2m绞车和1.2m绞车供电。
即一台180KVA和一台100KVA 的变压器。
因此完全能够满足生产需要。
毕业设计任务书1.本毕业设计（论文）课题应达到的目的：掌握工厂供电设计的基本步骤和相关设计规范，熟悉煤矿供电设计特殊性要求。
2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：根据某煤矿生产系统，设计煤矿地面供电系统和井下供电系统。
变压容量和台数的确定，主接线方式，高压开关选择，电缆的选择，低压开关的选择，电气设备的校验，防雷和接地设计，绘出一次系统图，撰写论文。
3．对本毕业设计（论文）课题成果的要求〔包括毕业设计、论文、图表、实物样品等〕：提交一次系统图。
范鑫：1.本毕业设计（论文）课题应达到的目的：掌握工厂供电设计的基本步骤和相关设计规范。
2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：根据某工厂背景资料，设计工厂供电系统。
变电所位置的确定，变压容量和台数的确定，主接线方式，高压开关选择，电缆的选择，低压开关的选择，电气设备的校验，防雷和接地设计，绘出一次系统图，撰写论文。
3．对本毕业设计（论文）课题成果的要求〔包括毕业设计、论文、图表、实物样品等〕：提交一次系统图。
白云龙：1.本毕业设计（论文）课题应达到的目的：掌握供电系统防雷设计的基本步骤和相关规范。
2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：根据某企业供电系统背景资料，设计供电系统的防雷及接地。
架空线路防雷设计，变电所防雷设计，防雷接地设计，过电压保护设计，撰写论文。
3．对本毕业设计（论文）课题成果的要求〔包括毕业设计、论文、图表、实物样品等〕：提交企业供电系统防雷设计结果，包括图纸。
冯淑霞：1.本毕业设计（论文）课题应达到的目的：掌握供电系统可靠性基本理论。
2．本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：根据某企业供电系统背景资料，进行可靠性分析。
找出影响供电系统可靠性的主要因素，提出如何提高供电系统可靠性改进措施，撰写论文。
煤矿供电课程设计指导书编制：XXX徐州机电工程高等职业学校采矿工程系二Ｏ一一年ﻬ第一节课程设计的目的、要求一、课程设计的目的课程设计的主要目的在于:通过设计使学生能综合运用所学知识,分析和解决采区供电设计方面的技术问题;巩固和扩展学生的知识领域,培养学生严肃认真的科学态度，提高学生独立工作的能力。
通过设计使学生掌握供电设计的方法;熟悉国家有关技术经济方面的方针政策和安全方面的规程和措施;训练学生使用各种规程、设计手册和技术资料的能力；培养学生编写技术文件、绘制图纸的能力；完成电气技术人员供电设计能力的基本训练。
二、对设计的要求（１)设计必须符合国家各项技术经济政策和有关规程的各项规定。
(2)设计应尽量采用国家定型的成套设备和系列产品,尽量采用新技术、新产品和国产先进设备，以确保技术的先进性。
(3）设计应在保证供电可靠性、安全性和供电质量的基础上尽量节约投资,减少有色金属消耗量,降低电能损耗和年运行费用。
做到既经济合理又安全适用。
（4)设计应从生产实际出发;选择设备时应考虑备品配件的来源和本企业的施工、维护和检修条件。
．(5）设计要严肃认真，提倡既有科学严谨的态度又有大胆创新的精神。
三、对设计说明书的要求(1)设计说明书要反映出基本的设计思想、设计步骤、设计计算结果、方案比较情况、设备选择结果及其技术特征。
说明书的前面应有目录,后面应有主要参考资料和必要的附录等。
说明书中还应编入收集到的原始资料和工矿企业概况的简要说明等内容。
(2）说明书的文字叙述要层次分明、条理清楚、简明扼要,书写格式要规范统一。
说明书的插图应整洁美观，图形及文字符号要符合新的国家标准。
(3)说明书的计算部分应写出公式、代入数据、求出结果、注明单位,避免出现数学运算的中间步骤。
对公式中各物理量的含义应予以说明，必要时还应注明公式的来源。
公式中的文字符号要前后统一并符合国家标准，公式中物理量的单位应采用法定计量单位。
(４)对设计中的计算和设备选择结果应以表格形式出现。
煤矿采区供电设计 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】毕业设计（论文）（说明书）题目：煤矿采区供电设计姓名：编号：平顶山工业职业技术学院年月日平顶山工业职业技术学院毕业设计（论文）任务书姓名何俊华专业矿山机电任务下达日期年月日设计（论文）开始日期年月日设计（论文）完成日期年月日设计（论文）题目：A．编制设计B．设计专题（毕业论文）指导教师系(部)主任年月日平顶山工业职业技术学院毕业设计（论文）答辩委员会记录电力工程系矿山机电专业，学生何俊华于年月日进行了毕业设计（论文）答辩。
设计题目：煤矿采区供电设计专题（论文）题目：煤矿采区供电设计指导老师：答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生何俊华毕业设计（论文）成绩为。
答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，平顶山工业职业技术学院毕业设计（论文）评语第 1 页毕业设计（论文）及答辩评语：煤矿采区供电设计摘要电力是煤矿企业的主要能源，由于井下特殊环境，为了减少井下自然灾害对人身和设备的危害，这就要求我们对煤矿企业采取一些特殊的供电要求和管理方法。
由于电能够方便而经济地有其他形式的能量转化而得，又能简便而经济地转化成其他形式的能量供应使用;无论是工业还是居民生活，电能的应用极为广泛，一旦中断可能造成人员伤亡、设备损坏、生产停顿、居民生活混乱。
所以搞好供电工作对工矿企业生产和职工生活的正常进行具有十分重要的意义。
此次设计注重能力和技能训练的原则，结合工业企业电气化、电气工程自动化电气控制的目标，以供电设计基础能力为主兼顾供电系统的运行和设备维护与管理等知识。
设计搜索、总结了供电方面的知识，为供电设计提供了参考依据。
本次设计的对象是——平煤股份六矿公司采区供电，由于矿区开采煤层深、用电负荷大井下涌水量大、机械程度高所以选用深井供电系统。
《煤矿供电》毕业设计指导书第一部分、工矿企业供电毕业设计指导书课题一：工矿企业35（63）千伏总降压变电所设计一、设计题目35（63）千伏总降压变电所设计二、设计依据（一）设计所需原始数据1、设计企业的数据1）企业的地理交通资料。
2）企业的平、剖面布置资料。
3）企业的负荷数据与发展规划（各用电负荷的技术特征应以表格形式列出）。
4）企业的生产环境特征。
5）企业概况。
2、电源数据1）电源的地理位置、地形和接线。
2）短路参数和继电保护参数。
3）电力部门的要求。
3、其它数据1）气象资料。
2）水文地质（采区布置情况、井下最大涌水量、瓦斯涌出量）及地震资料。
3）设备材料供应情况。
（二）主要参考书《电气设计手册》、《变电所设计手册》、《配电所设计手册》、《煤矿电工手册》、《电器产品样本及产品目录》、《设计指导书》和有关教材。
三、设计的具体任务与要求第一章变电所位置及供电电源的确定第一节变电所位置的确定第二节变电所供电电源的确定第二章变电所的负荷统计与主变压器的选择第一节变电所的负荷统计第二节无功功率的补偿第三节主变压器的选择第三章变电所供电系统的拟定第一节变电所主接线方案的确定第二节绘制供电系统草图第三节供电系统的运行方式第四章短路电流计算第一节计算短路电流的目的和任务第二节计算短路电流的原则与规定第三节计算短路电流所需的原始数据第四节短路电流计算第五章电气设备的选择第一节高压开关与熔断器的选择第二节母线的选择第三节支柱绝缘子和穿墙套管的选择第四节电抗器的选择第五节互感器的选择第六节高压开关的选择第六章输电线路的选择与敷设第一节导线材料的选择第二节导线截面的选择第三节架空线路的选择与敷设第四节电缆线路的结构与敷设第七章变电所的继电保护与自动化装置第一节6（10）千伏配出线的继电保护第二节电容器的继电保护第三节变电所母线保护第四节主变压器的继电保护第五节自动重合闸和备用电源自动投入装置第八章变电所的所用电系统第一节变电所的所用电负荷第二节变电所的操作电源与直流系统第三节所用电交流系统第九章变电所的中央信号装置第一节信号装置的种类第二节中央信号装置的设计原则第三节中央信号装置的选型第十章变电所二次回路组件的选择与屏的设计选型第一节二次回路组件的选择第二节屏的设计选型第十一章变电所屋内外布置第一节变电所屋内外布置的一般要求第二节变电所屋外布置第三节变电所屋内布置第十二章变电所的防雷与接地第一节变电所的直接雷击保护第二节变电所对线路入侵波的保护第三节变电所的接地系统第十三章变电所的经济概算第一节变电所的经济概算第二节变电所的技术经济指标在完成上述设计计算任务的基础上，要求交出下列数据(图纸要求至少有一张用计算机画)：（一）设计说明书（１６开本）１份。
（二）变配电所主结线电路图（Ａ１图样）１张。
（三）变配电所平、剖面图（Ａ１图样）１张。
（四）变配电所接地装置平面布置图（Ａ２图样）１张。
四、设计时间年月日至年月日（周）指导教师（签名）年月日课题二：工矿企业6（10）千伏变电所设计一、设计题目6（10）千伏变电所设计二、设计依据（一）设计所需原始数据1、设计企业的数据1）企业的地理交通资料。
2）企业的平、剖面布置资料。
3）企业的负荷数据与发展规划。
各用电负荷的技术特征应以表格形式列出。
（包括高压负荷数据和低压负荷数据）4）企业的生产环境特征。
5）企业概况。
2、电源数据1）电源的地理位置、地形和接线。
2）短路参数和继电保护参数。
3）上级变电所6（10）千伏母线上的短路容量。
4）电力部门的要求。
3、其它数据1）气象资料。
2）水文地质及地震资料。
3）设备材料供应情况。
（二）主要参考书《电气设计手册》、《变电所设计手册》、《配电所设计手册》、《煤矿电工手册》、《电器产品样本及产品目录》、《设计指导书》和有关教材。
三、设计的具体任务与要求第一章变（配）电所位置及形式的确定第一节变（配）电所位置的确定第二节变（配）电所形式的确定第二章变电所的负荷统计与主变压器的选择第一节变电所的负荷统计第二节无功功率的补偿第三节主变压器的选择第三章变电所供电系统的拟定第一节6（10）千伏侧接线第二节低压供电系统的拟定第三节变电所的所用电第四节低压配电系统保护接地形式的确定第四章电线、电缆的选择与敷设第一节电线、电缆型号的选择第二节电线、电缆截面的选择第三节线路的敷设第五章短路电流计算第一节工矿企业低压电网短路电流的计算特点第二节短路电流计算第六章电气设备的选择第一节按使用环境条件选择设备的形式第二节低压电器电气参数的选择和校验第三节低压电器的选择第四节低压母线的选择第五节低压配电屏的选择第七章变电所的继电保护第一节交流操作继电保护的类型第二节交流操作继电保护的整定计算第三节低压系统保护装置的整定计算第八章变电所的所用电系统第一节变电所的操作电源第二节变电所的所用电第九章变电所的中央信号装置第一节中央信号装置的设计原则第二节中央信号装置的设计第十章变电所屋内外布置变电所第一节变电所布置的一般要求第二节电气间距、通道与围栏第三节各电气设备室的布置第四节屋外变压器布置第十一章变电所的防雷与接地第一节变电所的防雷保护第二节配电网的防雷保护第三节变电所的接地系统第十二章电气照明设计第一节电气照明设计的原则与要求第二节电光源类型的选择第三节灯具的选择与布置第四节照度计算第五节照明供电系统的拟定第六节设备、保护装置及导线的选择与布置在完成上述设计计算任务的基础上，要求交出下列数据(图纸要求至少有一张采用计算机画图)：（一）设计说明书（１６开本）１份。
（二）变配电所主结线电路图（Ａ１图样）１张。
（三）变配电所平、剖面图（Ａ１图样）１张。
（四）变配电所接地装置平面布置图（Ａ２图样）１张。
四、设计时间年月日至年月日（周）指导教师（签名）年月日课题三井下供电设计一、设计题目煤矿井下供电设计二、设计依据（一）设计所需原始数据1、井下中央变电所，采区变电所2、采区布置情况、井下最大涌水量、瓦斯涌出量（二）主要参考书《煤矿安全规程》、《煤矿井下供电设计规范》、《矿井低压电网短路保护装置整定细则》、《矿井保护接地装置安装、检查、测定工作细则》、《矿井捡漏继电器安装、运行、维护与检修细则》、《煤矿电工手册》、《电器产品样本及产品目录》、《设计指导书》和有关教材。
三、设计的具体任务与要求第一章井下变电所及配电点位置的确定第一节井下中央变电所位置的确定第二节采区变电所位置的确定第三节移动变电所位置的确定第四节工作面配电点位置的确定第二章井下供电系统的拟定第一节井下电压等级的确定第二节井下中央变电所供电系统的拟定第三节采区供电系统的拟定第三章负荷统计与变压器的选择第一节需用系数法统计负荷第二节无功功率的补偿第三节变压器的选择第四节井下高压负荷统计第四章电缆的选择第一节低压电缆的选择第二节高压电缆第五章短路电流计算第一节井下高压电网短路电流的计算第二节井下低压电网短路电流的计算第六章电气设备的选择第一节按使用场所选择电气设备的类型第二节高压配电箱的选择第三节低压电器电气设备的选择第七章保护装置的整定计算第一节井下对保护装置的要求第二节低压系统保护装置的整定计算第三节高压配电箱保护装置的整定计算第八章井下保护接地系统第一节井下保护接地系统的装设原则第二节井下对保护接地装置的要求第三节保护接地装置的安装和连接第四节对接地电阻的要求和降阻措施第九章变电所硐室及设备布置第一节井下中央变电所硐室第二节采区变电所硐室第十章井下照明设计第一节设计的原则与要求第二节照明光源、灯具的选择与布置第三节照度计算第四节照明供电系统的拟定第五节照度附属设备、保护装置及导线的选择与布置第十一章变电所的经济概算在完成上述设计计算任务的基础上，要求交出下列数据(图纸要求至少有一张用计算机画)（一）设计说明书（１６开本）１份。
（二）井下中央变电所主结线电路图（Ａ１图样）１张。
（三）井下采区变电所主结线电路图（Ａ１图样）１张。
（四）变配电所平、剖面图（Ａ１图样）１张。
（五）井下中央变电所电器设备布置图（Ａ１图样）１张。
（六）井下采区变电所电器设备布置图（Ａ１图样）１张。
（七）井下中央变电所接地装置平面布置图（Ａ２图样）１张。
（八）井下采区变电所接地装置平面布置图（Ａ２图样）１张。
（九）照明系统图（Ａ２图样）１张。
四、设计时间年月日至年月日（周）指导教师（签名）年月日毕业设计设计说明书的编写设计说明书是毕业设计结束时必须提出的重要檔。
在工程设计中，初步设计阶段结束时也必须编写出设计说明书，而施工设计阶段则不要求系统的设计说明书，必要的文字说明只作为施工图样的补充。
毕业设计的主要目的：通过设计使学生能综合运用所学知识，分析和解决工矿企业供电设计方面的技术问题；巩固和扩展学生的知识领域，培养学生严肃认真的科学态度，提高学生独立工作的能力。
通过设计使学生掌握供电设计的方法；熟悉国家有关技术经济方面的方针政策和安全方面的规程和措施；训练学生使用各种规程、设计手册和技术数据的能力；培养学生编写技术檔、绘图的能力；完成电气技术人员供电设计能力的基本训练。
一、对设计的要求1、设计必须符合国家各项技术经济政策和有关规程的各项规定。
2、设计应尽量采用国家定型的成套设备和系列产品，尽量采用新技术、新产品和国产先进设备，以确保技术的先进性。
3、设计应在保证供电可靠性、安全性和供电质量的基础上尽量节约投资，减少有色金属消耗量，降低电能损耗和年运行费用。
做到既经济合理又安全实用。
4、设计应从生产实际出发，选择设备时应考虑备品配件的来源和本企业的施工、维护和检修条件。
5、设计要严肃认真，提倡既有科学严谨的态度又有大胆创新的精神。
二、设计说明书编写的一般要求1、必须阐明设计主题1）首先必须说明设计的项目名称（设计题目）、任务要求及分工情况。
2）简要说明设计的依据，包括设计原始数据的摘要。
3）整个设计说明书要反映出设计的指导思想或遵循的设计原则及设计步骤、设计计算结果、方案比较情况、设备选择结果及其技术特征。
2、应突出阐述设计方案1）要突出设计方案的选择比较。
例如对变配电所的主结线方案，一般要求选2--3 个比较合理的方案来进行技术经济比较，从中优选一个最佳方案。
2）设计方案的比较要简明，分析要全面，论述要科学有据。
3、文字要精炼，计算要简明1）说明书的文字叙述要开门见山，不要滥用修饰词；特别是写“前言”，要实事求是，切忌虚夸。
2）文字说明要精炼、准确，要符合现代汉语规范，讲究标点符号用法，避免语法、修辞和逻辑错误。
字迹要清楚，力求工整，切忌写错别字。
3）选择计算要简明，尽量采用一目了然的图表形式。
4、条理要分明1）除“前言”或“结语”外，设计说明书的中间主体部分应尽量采用条款分明的形式，罗列叙述，或采用图表格式，力求作到条理清晰，叙述清楚。
