混凝土结构第2章
设计基准期是指为确定可变作用及与时间有关的
材料性能等取值而选用的时间参数，与结构的设计使
用年限是两个概念，不能混淆。
作用按随空间位置的变异可分为: 固定作用与自
由作用。
作用按结构的反应特点可分为：
(1)静态作用，使结构产生的加速度可以忽略不计的作 用，如自重、一般风荷载、雪荷载等，其作用效应 与结构的动力特性无关；
(2)动态作用，使结构产生的加速度不可忽略不计的作 用，如地震，其作用效应不仅与作用的大小有关， 而且与结构的动力特性（如刚度、质量分布、自振 周期等）有关。
2.2 两类极限状态 2.2.1 建筑结构的功能
结构的可靠性指的是结构在设计使用年限内，在 规定的条件下，完成预定功能的能力。
所谓的预定功能是指建筑结构必须满足安全性、 适用性、耐久性。 安全性：指结构在预定的使用期限内，应能承受正常 施工、正常使用时可能出现的各种荷载、外加变形、 约束变形等的作用。在设计规定的偶然事件发生时及 发生后，仍能保持整体稳定性，不发生倒塌或连续破 坏，应避免个别构件或局部破坏而导致整体破坏。
例题2-1
已知：板宽0.6m，板的计算跨度 l0 3.3m ， 板自重：1.62kN / m2 板面25mm水泥砂浆抹面： 0.025 20 0.5kN / m2
板底15mm纸筋石灰粉刷：0.01516 0.24kN / m2
合计：2.36kN / m2
在板宽0.6米内的均布线恒载的标准值为：
gk Gkb 2.36 0.6 1.42kN / m
在板宽0.6米内的均布线活载的标准值为：
qk Qkb 2.0 0.6 1.2kN / m
跨中弯矩设计值：
M
0S
0 ( G
1 8
4.61kN m
材料性能等取值而选用的时间参数，与结构的设计使
用年限是两个概念，不能混淆。
作用按随空间位置的变异可分为: 固定作用与自
由作用。
作用按结构的反应特点可分为：
(1)静态作用，使结构产生的加速度可以忽略不计的作 用，如自重、一般风荷载、雪荷载等，其作用效应 与结构的动力特性无关；
(2)动态作用，使结构产生的加速度不可忽略不计的作 用，如地震，其作用效应不仅与作用的大小有关， 而且与结构的动力特性（如刚度、质量分布、自振 周期等）有关。
2.2 两类极限状态 2.2.1 建筑结构的功能
结构的可靠性指的是结构在设计使用年限内，在 规定的条件下，完成预定功能的能力。
所谓的预定功能是指建筑结构必须满足安全性、 适用性、耐久性。 安全性：指结构在预定的使用期限内，应能承受正常 施工、正常使用时可能出现的各种荷载、外加变形、 约束变形等的作用。在设计规定的偶然事件发生时及 发生后，仍能保持整体稳定性，不发生倒塌或连续破 坏，应避免个别构件或局部破坏而导致整体破坏。
例题2-1
已知：板宽0.6m，板的计算跨度 l0 3.3m ， 板自重：1.62kN / m2 板面25mm水泥砂浆抹面： 0.025 20 0.5kN / m2
板底15mm纸筋石灰粉刷：0.01516 0.24kN / m2
合计：2.36kN / m2
在板宽0.6米内的均布线恒载的标准值为：
gk Gkb 2.36 0.6 1.42kN / m
在板宽0.6米内的均布线活载的标准值为：
qk Qkb 2.0 0.6 1.2kN / m
跨中弯矩设计值：
M
0S
0 ( G
1 8
4.61kN m
混凝土结构试验方法标准 GB50152—92
混凝土结构试验方法标准GB50152—92 第一章总则主编部门：中华人民共和国原城乡建设环境保护部批准部门：中华人民共和国建设部施行日期：1992年7月1日关于发布国家标准《混凝土结构试验方法标准》的通知建标［1992］29号根据原国家计委计综［1986］2630号文的要求，由中国建筑科学研究院会同有关单位共同编制的《混凝土结构试验方法标准》，已经有关部门会审。
现批准《混凝土结构试验方法标准》GB50152—92为国家标准，自1992年7月1日起施行。
本标准由建设部负责管理，由中国建筑科学研究院负责解释。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部1992年1月7日编制说明本标准是根据原国家计委计综［1986］2630号文的要求，由中国建筑科学研究院会同有关单位共同编制而成。
在本标准的编制过程中，标准编制组进行了广泛的调查研究，认真总结我国建国以来的科研成果和试验工作的实践经验，参考了有关国际标准和国外先进标准，针对主要试验技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见，最后，由我部会同有关部门审查定稿。
鉴于本标准系初次编制，在执行过程中，希望各单位结合混凝土结构试验工作实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄交我部中国建筑科学研究院结构所（北京安外小黄庄），以供今后修订时参考。
中华人民共和国建设部1991年10月第一章总则第 1.0.1条为确保混凝土结构试验的质量，正确评价混凝土结构的基本性能，统一混凝土结构的试验方法，特制定本标准。
第1.0.2条本标准适用于工业与民用建筑和一般构筑物的钢筋混凝土结构、预应力混凝土结构的荷载试验。
不适用于有特殊要求的研究性试验，以及处于高温、负温、侵蚀性介质等环境条件下的结构试验。
第1.0.3条在执行本标准时,还应符合现行国家标准《混凝土结构设计规范》GBJ10—89、《建筑结构荷载规范》GBJ9—87以及其它有关标准、规范的规定。
《混凝土结构基本原理》习题解答
第2章混凝土结构材料的物理力学性能§2.1 混凝土的物理力学性能习题1题型：填空题题目：立方体抗压强度（f cu,f c u，k）：以边长为的立方体在的温度和相对湿度以上的潮湿空气中养护天,依照标准试验方法测得的强度作为混凝土的立方体抗压强度,单位为。
分析与提示：本题主要考察学生对立方体抗压强度概念中关键因素是否掌握，通过此题的评讲可加深学生对混凝土强度影响因素的理解.答案:以边长为150mm的立方体在(20＋3）°C的温度和相对湿度90％以上的潮湿空气中养护28天，依照标准试验方法测得的抗压强度作为混凝土的立方体抗压强度，单位为N/mm2.习题2题型:绘图简述题题目：绘制混凝土棱柱体受压应力－应变全曲线,标注曲线上的特征点,并简要分段叙述曲线的特征及意义.分析与提示：通过本题帮助学生理解混凝土受压的强度和变形性能。
答案:混凝土棱柱体实测受压应力－应变全曲线见下图。
由图可见，曲线分为上升段和下降段，其中OA段为线弹性变形阶段,应力－应变关系接近直线；AB段为裂缝稳定扩展阶段, 应变的增长速度较弹性阶段略有增加，应力－应变关系呈略为弯曲的曲线；BC段为裂缝不稳定扩展阶段，应变快速增长,应力－应变呈明显的曲线关系；CD段为初始下降段，应变增长不太大的情况下应力迅速下降，曲线呈下凹形状,试件平均应力强度下降显著;DE段,当应力下降到一定程度，应变增长率明显增大,曲线呈下凹形状，试件应变增长显著；EF段，试件残余平均应力强度较低，应变较大，已无结构意义。
§2。
2 钢筋的物理力学性能习题1题型:绘图简述题题目:绘制有明显流幅钢材的受拉应力－应变全曲线，标注曲线上的特征点,并简要叙述曲线的特征及意义。
分析与提示：通过本题帮助学生理解有明显流幅钢材受拉的强度和变形性能.答案：钢筋受拉应力－应变全曲线见下图。
由图可见，曲线分为上升段、平台段、强化段和颈缩段.其中OA段（原点→比例极限点)为线性阶段,AB'段（比例极限点→屈服上限）应变较应力增长稍快，应变中包含少量塑性成分；B'(B）C段（屈服上(下)限→屈服台阶终点)应力基本不变,应变急速增长；CD段（屈服台阶终点→极限应力点）应变增长较快，应力有一定幅度的增长；DE段（极限应力点→材料强度破坏）即使应力下降,钢材的应变仍然增长,试件出现明显的“颈缩”现象。
混凝土结构设计原理课件第二章
3）轴心抗拉强度
混凝土的轴心抗拉强度可以采用直接轴心受拉的试 验方法来测定，但由于试验比较困难，目前国内外主要 采用圆柱体或立方体的劈裂试验来间接测试混凝土的轴 心抗拉强度。
F
压
a
2020/2/20
拉
压
F
劈裂试验
f sp
2F
a2
6 2.1 混凝土的物理力学性能
第二章 钢筋和混凝土的材料性能
压强度fc时，试验机中集聚的弹性应变能大于试件所能吸收的
应变能，会导致试件产生突然脆性破坏，只能测得应力-应变 曲线的上升段。
采用等应变速度加载，或在试件旁附设高弹性元件与试件 一同受压，以吸收试验机内集聚的应变能，可以测得应力-应 变曲线的下降段。
2020/2/20
8 2.1 混凝土的物理力学性能
上。e ×10-3
6
8
10 2.21 混凝土的物理力学性能
第二章 钢筋和混凝土的材料性能
强度等级越高，线弹性段 越长，峰值应变也有所增 大。但高强混凝土中，砂 浆与骨料的粘结很强，密 实性好，微裂缝很少，最 后的破坏往往是骨料破坏， 破坏时脆性越显著，下降 段越陡。
不同强度混凝土的应力-应变关系曲线
式中： k１为棱柱体强度与立方体强度之比，对不大
于C50级的混凝土取76，对C80取0.82，其间按线性
插值。k2为高强混凝土的脆性折减系数，对C40取1.0，
对C80取0.87，中间按直线规律变化取值。0.88为考虑 实际构件与试件混凝土强度之间的差异而取用的折减系 数。
2020/2/20
5 2.1 混凝土的物理力学性能
考虑到实际结构构件制作、养护和受力情况，实际 构件强度与试件强度之间存在差异，《规范》基于安全 取偏低值，规定轴心抗压强度标准值和立方体抗压强度 标准值的换算关系为：
建筑工程混凝土结构实体检测规定
建筑工程混凝土结构实体检测规定1总则1.0.1为进一步加强混凝土结构工程实体检测工作，明确检测办法，确保建筑工程质量，根据《混凝土结构工程施工质量验收规》(GB50204-2002) 以及有关技术标准，结合本市实际制定本规定。
1.0.2 本规定适用于新建、扩建、改建工程的混凝土结构实体检测。
1.0.3 建筑工程混凝土结构实体检测除应遵守本规定外，还应符合国家现行有关规、标准的要求。
2 2 基本规定2.0.1 本规定所称的混凝土结构实体检测，容包括混凝土强度、钢筋保护层厚度、现浇楼板厚度三项指标的检测。
同时，根据工程实际，可增加结构工程室空间尺寸的检测。
检测数据和结论应真实、可靠、有效，可供建筑结构工程质量评价、设计复核验算等采用。
2.0.2 结构工程完工后，由建设单位按单体工程委托具有省建设厅颁发的建设工程结构检测资质并经市建筑工程安全质量监督总站根据有关规定考核合格的检测机构进行混凝土结构实体检测。
承担结构实体质量检测的检测机构不得与被检测工程的勘察、设计、施工、监理、材料供应等单位存在隶属关系或其他经济利益关系。
2.0.3 混凝土结构实体检测可根据实际情况，分别采用非破损、局部破损和非破损辅以局部破损等检测方法。
所用的检测仪器应通过计量检定，检测操作程序应符合相应规程规定。
2.0.4 混凝土结构实体检测方案应由施工单位项目质量（技术）负责人制定，项目总监理工程师审核，必要时，设计单位项目负责人可参与审核，经建设单位项目负责人批准。
混凝土结构实体检测方案的制定应符合抽取有代表性的楼层、构件并兼顾随机的原则，明确所抽检楼层的构件总数（地下室工程的混凝土强度检测应注明施工检验批数量和具体轴线），并在实施前将审批通过的混凝土结构实体检测方案报市建筑工程安全质量监督总站备案。
2.0.5 凡被市建委列入质量安全重点监管的施工企业施工或列入重点监管的预拌混凝土生产企业供应混凝土的工程，按有关规定要求，加大结构实体检测数量。
结构设计原理-第二章-混凝土-习题及答案
第二章混凝土结构的设计方法一、填空题1、结构的、、、统称为结构的可靠性。
2、当结构出现或或或状态时即认为其超过了承载力极限状态。
3、当结构出现或或或状态时即认为其超过了正常使用极限状态。
4、结构的可靠度是结构在、、完成的概率。
5、可靠指标 = ，安全等级为二级的构件延性破坏和脆性破坏时的目标可靠指标分别是和。
6、结构功能的极限状态分为和两类。
7、我国规定的设计基准期是年。
8、结构完成预定功能的规定条件是、、。
9、可变荷载的准永久值是指。
10、工程设计时，一般先按极限状态设计结构构件，再按极限状态验算。
二、判断题1、结构的可靠度是指：结构在规定的时间内，在规定的条件下，完成预定功能的概率值。
2、偶然作用发生的概率很小，持续的时间很短，但一旦发生，其量值可能很大。
3、钢筋强度标准值的保证率为97.73%。
HPB235级钢筋设计强度210N/mm2，意味着尚有2.27%的钢筋强度低于210N/mm2。
4、可变荷载准永久值：是正常使用极限状态按长期效应组合设计时采用的可变荷载代表值。
5、结构设计的基准期一般为50年。
即在50年内，结构是可靠的，超过50年结构就失效。
6、构件只要在正常使用中变形及裂缝不超过《标准》规定的允许值，承载力计算就没问题。
7、某结构构件因过度的塑性变形而不适于继续承载，属于正常使用极限状态的问题。
8、请判别以下两种说法的正误：(1)永久作用是一种固定作用；(2)固定作用是一种永久作用。
9、计算构件承载力时，荷载应取设计值。
10、结构使用年限超过设计基准期后，其可靠性减小。
11、正常使用极限状态与承载力极限状态相比，失效概率要小一些。
12、没有绝对安全的结构，因为抗力和荷载效应都是随机的。
13、实用设计表达式中的结构重要性系数，在安全等级为二级时，取00.9γ=。
14、在进行正常使用极限状态的验算中，荷载采用标准值。
15、钢筋强度标准值应具有不少于95%的保证率。
16、结构设计的目的不仅要保证结构的可靠性，也要保证结构的经济性。
混泥土第2章
第2章混凝土结构材料的 物理力学性能
2.1 混凝土的物理力学性能
2.1.1 单轴向应力状态下的混凝土强度
虽然实际工程中的混凝土结构和构件一般处 于复合应力状态，但是单轴向受力状态下混凝土 的强度是复合应力状态下强度的基础和重要参数。 混凝土试件的大小和形状、试验方法和加载 速率都影响混凝土强度的试验结果，因此各国对 各种单轴向受力下的混凝土强度都规定了统一的 标准试验方法。
2)德国Rüsch建议的模型
图2-12 Rüsch建议的应力-应变曲线
2 0 , fc 2 0 0 0 cu , f c
(3)混凝土轴向受拉时的应力-应变关系
图2-13 不同强度的混凝土拉伸应力-应变全曲线
1 描述完全弹塑性的双直线模型
双直线模型适用于流幅较长的低强度钢材。
s y , s Es s
y s s ,h , s f y
fy Es y
2 描述完全弹塑性加硬化的三折线模型 三折线模型适用于流幅较短的软钢，要求它可以描述屈 服后立即发生应变硬化(应力强化)，并能正确地估计高出屈服 应变后的应力。
图2-9 混凝土棱柱体受压应力-应变曲线
图2-10 不同强度的混凝土的应力-应变曲线比较 混凝土应力-应变曲线的形状和特征是混凝土内部结构发生变化的力学标志。 随着混凝土强度的提高，尽管上升段和峰值应变的变 化不很显著，但是下降段的形状有较大的差异，混凝土强 度越高，下降段的坡度越陡，即应力下降相同幅度时变形 越小，延性越差。
2.1.2 复合应力状态下混凝土的强度
1 双向应力状态
混凝土结构构件实际上大多处 于复合应力状态，例如框架梁要承 受弯矩和剪力的作用；框架柱除了 承受弯矩和剪力外还要承受轴向力； 框架节点区混凝土的受力状态就更 复杂。同时，研究复合应力状态下 混凝土的强度，对于认识混凝土的 强度理论也有重要的意义。
2.1 混凝土的物理力学性能
2.1.1 单轴向应力状态下的混凝土强度
虽然实际工程中的混凝土结构和构件一般处 于复合应力状态，但是单轴向受力状态下混凝土 的强度是复合应力状态下强度的基础和重要参数。 混凝土试件的大小和形状、试验方法和加载 速率都影响混凝土强度的试验结果，因此各国对 各种单轴向受力下的混凝土强度都规定了统一的 标准试验方法。
2)德国Rüsch建议的模型
图2-12 Rüsch建议的应力-应变曲线
2 0 , fc 2 0 0 0 cu , f c
(3)混凝土轴向受拉时的应力-应变关系
图2-13 不同强度的混凝土拉伸应力-应变全曲线
1 描述完全弹塑性的双直线模型
双直线模型适用于流幅较长的低强度钢材。
s y , s Es s
y s s ,h , s f y
fy Es y
2 描述完全弹塑性加硬化的三折线模型 三折线模型适用于流幅较短的软钢，要求它可以描述屈 服后立即发生应变硬化(应力强化)，并能正确地估计高出屈服 应变后的应力。
图2-9 混凝土棱柱体受压应力-应变曲线
图2-10 不同强度的混凝土的应力-应变曲线比较 混凝土应力-应变曲线的形状和特征是混凝土内部结构发生变化的力学标志。 随着混凝土强度的提高，尽管上升段和峰值应变的变 化不很显著，但是下降段的形状有较大的差异，混凝土强 度越高，下降段的坡度越陡，即应力下降相同幅度时变形 越小，延性越差。
2.1.2 复合应力状态下混凝土的强度
1 双向应力状态
混凝土结构构件实际上大多处 于复合应力状态，例如框架梁要承 受弯矩和剪力的作用；框架柱除了 承受弯矩和剪力外还要承受轴向力； 框架节点区混凝土的受力状态就更 复杂。同时，研究复合应力状态下 混凝土的强度，对于认识混凝土的 强度理论也有重要的意义。

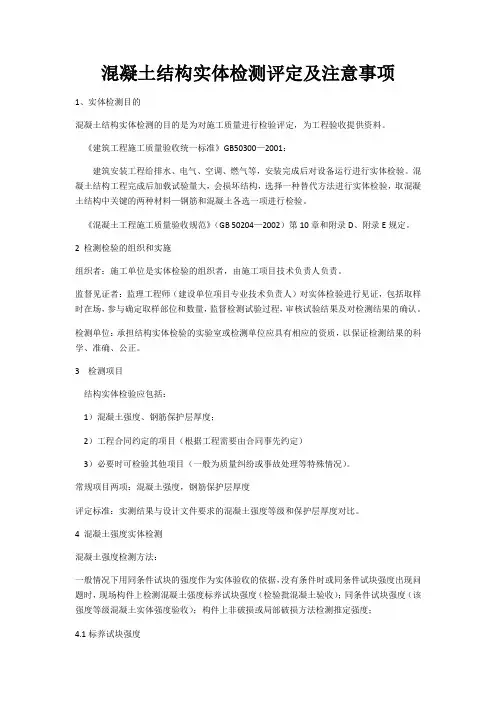

混凝土结构实体检测
混凝土结构实体检测评定及注意事项1、实体检测目的混凝土结构实体检测的目的是为对施工质量进行检验评定，为工程验收提供资料。
《建筑工程施工质量验收统一标准》GB50300—2001：建筑安装工程给排水、电气、空调、燃气等，安装完成后对设备运行进行实体检验。
混凝土结构工程完成后加载试验量大，会损坏结构，选择一种替代方法进行实体检验，取混凝土结构中关键的两种材料—钢筋和混凝土各选一项进行检验。
《混凝土工程施工质量验收规范》（GB 50204—2002）第10章和附录D、附录E规定。
2 检测检验的组织和实施组织者：施工单位是实体检验的组织者，由施工项目技术负责人负责。
监督见证者：监理工程师（建设单位项目专业技术负责人）对实体检验进行见证，包括取样时在场，参与确定取样部位和数量，监督检测试验过程，审核试验结果及对检测结果的确认。
检测单位：承担结构实体检验的实验室或检测单位应具有相应的资质，以保证检测结果的科学、准确、公正。
3 检测项目结构实体检验应包括：1）混凝土强度、钢筋保护层厚度；2）工程合同约定的项目（根据工程需要由合同事先约定）3）必要时可检验其他项目（一般为质量纠纷或事故处理等特殊情况）。
常规项目两项：混凝土强度，钢筋保护层厚度评定标准：实测结果与设计文件要求的混凝土强度等级和保护层厚度对比。
4 混凝土强度实体检测混凝土强度检测方法：一般情况下用同条件试块的强度作为实体验收的依据，没有条件时或同条件试块强度出现问题时，现场构件上检测混凝土强度标养试块强度（检验批混凝土验收）；同条件试块强度（该强度等级混凝土实体强度验收）；构件上非破损或局部破损方法检测推定强度；4.1标养试块强度特点：以其统一检测验收的条件而具有较好的可比性，反映的是混凝土拌合物的组成和搅拌质量，实际上只是一种“材料混凝土强度”，无法反映施工工艺（振捣、成型）和养护条件（温湿度、龄期）的影响。
标养条件：150 mm x150mm x150mm立方体试块，在温度20±2℃，湿度95%以上，28天龄期。
第二章 混凝土结构材料的物理力学性能2
土力学性能中最主要和最基本的指标。 混凝土的强度等级是用抗压强度来划分的。
混凝土强度等级：边长150mm立方体标准试件，在标准条件下（
20±3℃ ， ≥ 95% 湿 度 ） 养 护 28 天 ， 用 标 准 试 验 方 法 （ 加 载 速 度 0.15~0.3N/mm2/sec，两端不涂润滑剂）测得的具有95%保证率的立方体
双轴应力状态（Biaxial Stress State）
• 混凝土的双向
受力强度
双向受拉：强度接近 单向 受拉强度 双向受压：抗压强度和极 限压应变均有 所提高
一拉一压：强度降低
k=0.82，其间按线性插值。
f c k f cu
对于同一混凝土，棱柱体抗压强度小于立方体抗压强度。
轴心抗拉强度
16
150
500
也是混凝土的基本力学性能，用符 号 ft 表示。 混凝土构件开裂、裂缝、变形，以 及受剪、受扭、受冲切等的承载力 均与抗拉强度有关。
100
150
á Ä Ü Ô é Ö Ð Ê À Ê Ñ
抗压强度，用符号C表示，C30表示 fcu,k=30N/mm2
f cc
F A
非标准试块强度换算系数： • 200mm×200mm×200mm:1.05； • 100mm×100mm×100mm:0.95。 • 6〞×12〞圆柱体：1.20 （1〞=2.54cm） • 6〞×12〞棱柱体：1.32 分级：C15,C20,C25,C30,C35,C40,C45,C50, C55, C60,C65,C70,C75,C80 (高强混凝土），共14个等级 • C—Concrete,单位：N/mm2或MPa 与原《规范GBJ10-89》相比，混凝土强度等级范围由C60 提高到C80，C50以上为高强混凝土。
混凝土强度等级：边长150mm立方体标准试件，在标准条件下（
20±3℃ ， ≥ 95% 湿 度 ） 养 护 28 天 ， 用 标 准 试 验 方 法 （ 加 载 速 度 0.15~0.3N/mm2/sec，两端不涂润滑剂）测得的具有95%保证率的立方体
双轴应力状态（Biaxial Stress State）
• 混凝土的双向
受力强度
双向受拉：强度接近 单向 受拉强度 双向受压：抗压强度和极 限压应变均有 所提高
一拉一压：强度降低
k=0.82，其间按线性插值。
f c k f cu
对于同一混凝土，棱柱体抗压强度小于立方体抗压强度。
轴心抗拉强度
16
150
500
也是混凝土的基本力学性能，用符 号 ft 表示。 混凝土构件开裂、裂缝、变形，以 及受剪、受扭、受冲切等的承载力 均与抗拉强度有关。
100
150
á Ä Ü Ô é Ö Ð Ê À Ê Ñ
抗压强度，用符号C表示，C30表示 fcu,k=30N/mm2
f cc
F A
