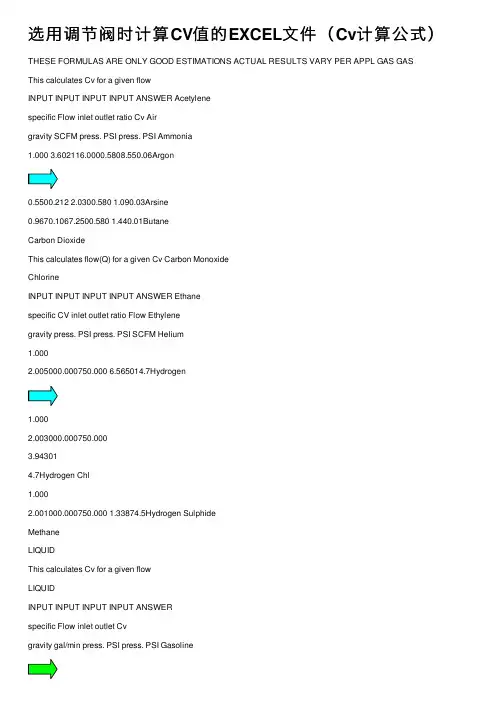

调节阀CV计算Excel公式

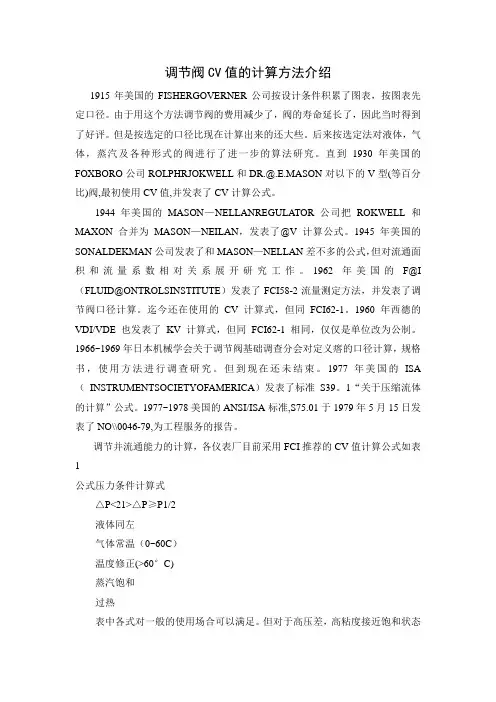

调节阀CV值的计算方法介绍1915年美国的FISHERGOVERNER公司按设计条件积累了图表，按图表先定口径。

由于用这个方法调节阀的费用减少了，阀的寿命延长了，因此当时得到了好评。

但是按选定的口径比现在计算出来的还大些。

后来按选定法对液体，气体，蒸汽及各种形式的阀进行了进一步的算法研究。

直到1930年美国的FOXBORO公司ROLPHRJOKWELL和DR.@.E.MASON对以下的V型(等百分比)阀,最初使用CV值,并发表了CV计算公式。

1944年美国的MASON—NELLANREGULATOR公司把ROKWELL和MAXON合并为MASON—NEILAN，发表了@V计算公式。

1945年美国的SONALDEKMAN公司发表了和MASON—NELLAN差不多的公式，但对流通面积和流量系数相对关系展开研究工作。

1962年美国的F@I （FLUID@ONTROLSINSTITUTE）发表了FCI58-2流量测定方法，并发表了调节阀口径计算。

迄今还在使用的CV计算式，但同FCI62-1。

1960年西德的VDI/VDE也发表了KV计算式，但同FCI62-1相同，仅仅是单位改为公制。

1966~1969年日本机械学会关于调节阀基础调查分会对定义瘩的口径计算，规格书，使用方法进行调查研究。

但到现在还未结束。

1977年美国的ISA （INSTRUMENTSOCIETYOFAMERICA）发表了标准S39。

1“关于压缩流体的计算”公式。

1977~1978美国的ANSI/ISA标准,S75.01于1979年5月15日发表了NO\\0046-79,为工程服务的报告。

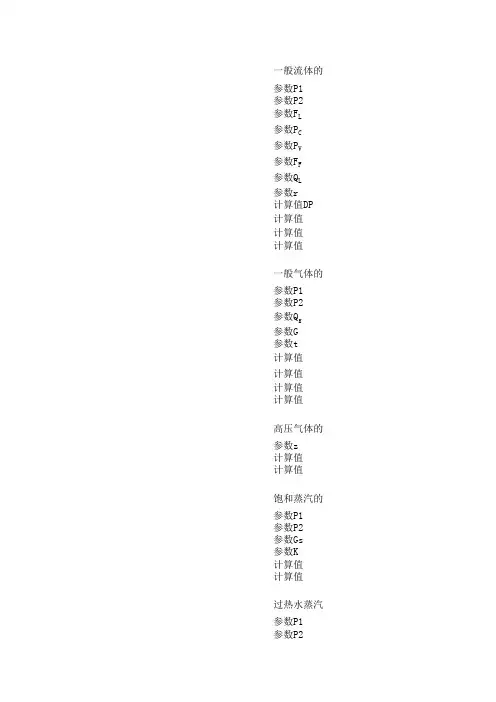

调节并流通能力的计算，各仪表厂目前采用FCI推荐的CV值计算公式如表1公式压力条件计算式△P<21>△P≥P1/2液体同左气体常温（0~60C）温度修正(>60°C)蒸汽饱和过热表中各式对一般的使用场合可以满足。

但对于高压差，高粘度接近饱和状态的液体等场合，尤其是蝶阀，球阀等低压力恢复系数的阀，误差就很大了，必须进行修正。

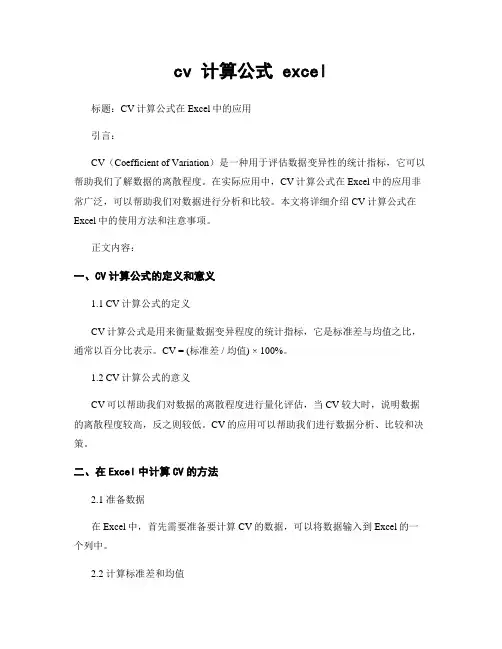

cv 计算公式 excel标题：CV计算公式在Excel中的应用引言：CV（Coefficient of Variation）是一种用于评估数据变异性的统计指标，它可以帮助我们了解数据的离散程度。

在实际应用中，CV计算公式在Excel中的应用非常广泛，可以帮助我们对数据进行分析和比较。

本文将详细介绍CV计算公式在Excel中的使用方法和注意事项。

正文内容：一、CV计算公式的定义和意义1.1 CV计算公式的定义CV计算公式是用来衡量数据变异程度的统计指标，它是标准差与均值之比，通常以百分比表示。

CV = (标准差 / 均值) × 100%。

1.2 CV计算公式的意义CV可以帮助我们对数据的离散程度进行量化评估，当CV较大时，说明数据的离散程度较高，反之则较低。

CV的应用可以帮助我们进行数据分析、比较和决策。

二、在Excel中计算CV的方法2.1 准备数据在Excel中，首先需要准备要计算CV的数据，可以将数据输入到Excel的一个列中。

2.2 计算标准差和均值使用Excel内置的函数可以方便地计算标准差和均值。

在另外两个列中分别使用STDEV函数和AVERAGE函数计算标准差和均值。

2.3 计算CV在另外一列中使用CV计算公式计算CV值。

将标准差除以均值，并乘以100%，即可得到CV的百分比表示。

三、CV计算公式在Excel中的应用场景3.1 数据分析CV可以帮助我们分析数据的离散程度，从而了解数据的稳定性和可靠性。

在实际应用中，我们可以通过计算CV值来评估产品的一致性、质量控制的稳定性等。

3.2 数据比较CV可以用于比较不同数据集之间的离散程度。

比如，在市场调研中，我们可以通过计算不同品牌产品的CV值，来评估它们的市场竞争力和稳定性。

3.3 决策支持CV可以为决策提供支持。

在投资决策中，我们可以通过计算不同投资组合的CV值，来评估它们的风险和回报的可预测性，从而做出更明智的决策。

四、CV计算公式在Excel中的注意事项4.1 数据的选择在计算CV之前，需要确保选择的数据是具有可比性和相关性的。

cv值阀门用法
阀门的CV值是指阀门的流量系数，用于表示阀门在特定工况下的流量能力。

CV值是指在给定的压差下，阀门能够通过的液体或气体的体积流量。

CV值越大，表示阀门的流量能力越大。

阀门CV值的计算公式为：CV = Q / (ΔP√ρ)，其中，CV表示流量系数，Q 表示通过阀门的体积流量，ΔP表示压差，ρ表示流体的密度。

阀门CV值常用于选择和设计阀门，帮助确定所需的阀门尺寸和类型，以满足特定的流量要求。

国内一般用KV表示流量系数，CV=。

阀门CV值的大小取决于阀门的大小、设计和材料。

阀门的大小通常指的是通道的直径，而阀门的设计和材料决定了内部流线和轮廓，这直接影响了其流量特性。

通常来说，较小的阀门CV值意味着阀门的流量范围较小，可以用在较小的管道中。

较大的CV值意味着阀门的流量范围较大，适用于更大的管道和更高的流量。

在实际应用中，选择正确的阀门CV值对于阀门的正常运行非常重要。

如果选择错误，可能会导致流量扭曲和阀门过早损坏，这将会产生额外的维护费用和产品损失等问题。

因此，在选择阀门CV值时，需要以实际工程需求为
基础，同时兼顾预算和可用材料。

最好根据系统的驱动力和压降来选择合适的CV值，并对阀门的流量特性进行充分测试和评估，以确保其可以正常运行并发挥最佳效果。

总之，阀门CV值是阀门中最重要的流量指标之一。

正确选择和评估阀门的CV值可以提高阀门系统的效率和可靠性，减少成本和维护问题，并确保在整个系统中流体的稳定和一致性，为工程项目提供必要的保障。

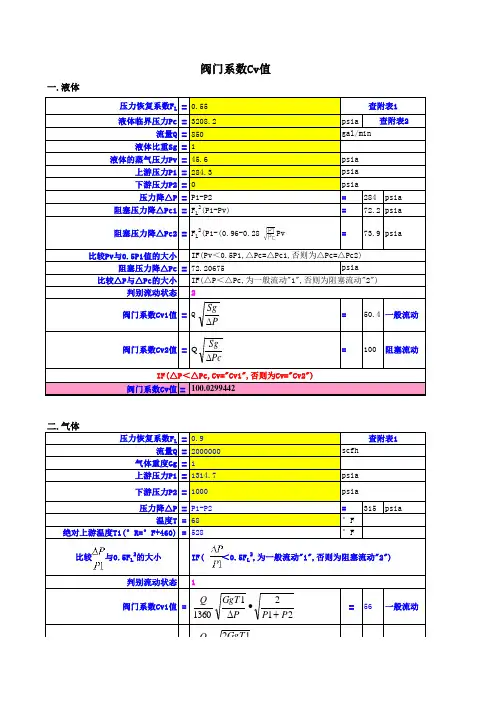

压力恢复系数F L =0.55液体临界压力Pc=3208.2psia流量Q =850液体比重Sg=1液体的蒸气压力Pv=45.6上游压力P1=284.3下游压力P2=0压力降△P=P1-P2=284psia阻塞压力降△Pc1=F L 2(P1-Pv)=72.2psia 阻塞压力降△Pc2=F L 2(P1-(0.96-0.28 )Pv =73.9psia比较Pv与0.5P1值的大小阻塞压力降△Pc =72.20675比较△P与△Pc的大小判别流动状态阀门系数Cv值=100.0299442压力恢复系数F L=0.9流量Q =2000000气体重度Gg =1上游压力P1=1314.7下游压力P2=1000压力降△P =P1-P2=315psia温度T =68°F 绝对上游温度T1(°R=°F+460)=528°F判别流动状态查附表1IF(Pv＜0.5P1,△Pc=△Pc1,否则为△Pc=△Pc2)gal/min2psia psia psia psia =50.4阀门系数Cv2值一般流动阻塞流动查附表1查附表2IF(△P＜△Pc,为一般流动"1",否则为阻塞流动"2")psia 1阀门系数Cv值一.液体IF(△P＜△Pc,Cv="Cv1",否则为Cv="Cv2")psia Q =阀门系数Cv1值=Q=100二.气体scfh 阀门系数Cv1值==56比较 与0.5F L 2的大小IF( ＜0.5F L 2,为一般流动"1",否则为阻塞流动"2")一般流动F =PcSg ∆P Sg ∆21211360P P P GgT Q +•∆•12GgT Q阀门系数Cv值=55.99217258计算程序使用说明:1.黄色区域需输入已知条件数据.2.粉红区域为阀门系数Cv值的结果.3.Kv=0.85CvIF( ＜0.5F L 2,Cv="Cv1",否则为Cv="Cv2")37.8阻塞流动F L阀门系数Cv2值==•1121178P GgT Q附表1:典型附表2:常用。

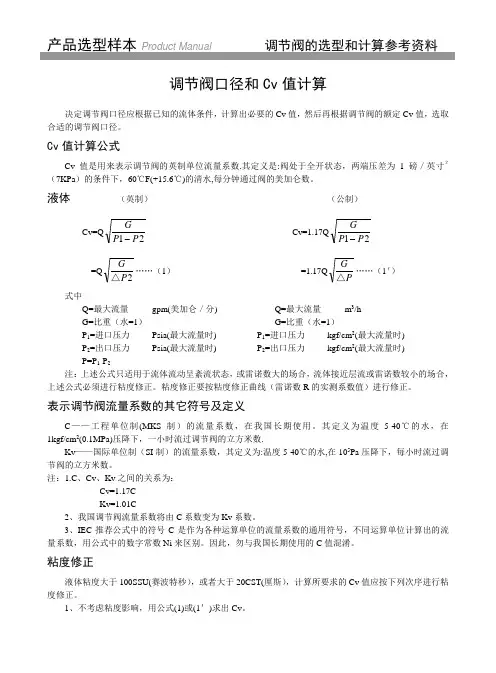

调节阀流量系数CV值的来历与计算方法液流：在此：Q = 液流量（每分钟加仑数）△P = 通过的压降（psi）S = 介质的具体重这个方程式适用于湍流和粘性接近于水的液体。

（Cv是指介质温度为60 o F的水，通过阀门产生1.0 psi压降时的每分钟流量。

）（这时水的具体重力是1。

）1915 年美国的 FISHER GOVERNER 公司按设计条件积累了图表，按图表先定口径。

由于用这个方法调节阀的费用减少了，电动调节阀的寿命延长了，因此当时得到了好评。

但是按选定的口径比现在计算出来的还大些。

后来按选定法对液体，气体，蒸汽及各种形式的气动调节阀进行了进一步的算法研究。

直到 1930 年美国的 FOXBORO 公司 ROLPHRJOKWELL 和 DR.@.E.MASON 对以下的V型 ( 等百分比 ) 球阀 , 最初使用CV值 , 并发表了CV 计算公式。

1944年美国的MASON — NELLAN REGULATOR 公司把 ROKWELL 和 MAXON 合并为 MASON — NEILAN ，发表了 @ V 计算公式。

1945 年美国的 SONALD EKMAN 公司发表了和 MASON — NELLAN 差不多的公式，但对流通面积和流量系数相对关系展开研究工作。

1962 年美国的 F@I （ FLUID @ONTROLS INSTITUTE ）发表了 FCI 58-2 流量测定方法，并发表了调节阀口径计算。

迄今还在使用的CV 计算式，但同 FCI 62-1 。

1960 年西德的 VDI/VDE 也发表了 KV 计算式，但同 FCI62-1 相同，仅仅是单位改为公制。

1966~1969 年日本机械学会关于调节阀基础调查分会对定义瘩的口径计算，规格书，使用方法进行调查研究。

但到现在还未结束。

1977 年美国的 ISA （ INSTRUMENT SOCIETY OF AMERICA ）发表了标准 S39 。

2、用公式(A)和(B)或者用公式(A')和(B'),求出系数R 。

3、从粘度修正曲线上，求出系数R 相对应的Cv 的修正系数。

4、用这个修正系数乘以第一步求出的Cv 。

5、然后，从Cv 值一览表上，选取合适的调节阀口径。

系数R 的计算公式（英制）（公制）R=McsCv Q ·10000……（A ）R=McsCv Q ·44000……（A ＇）R=MssuCv Q ·46500……（B ） R=MssuCv Q ·204600……（B ＇）式中Q=最大流量 gpm Q=最大流量 m 3/hMcs=进口温度下液体运动粘度系数cst Cv=无修正过的CvMssu=进口温度下液体粘度SSU(赛波特秒)备注：液体粘度≥200SSU,使用公式(B)或（B'）计算，粘度小于200SSU,请把SSU 粘度单位换算成cst 粘度单位，再用公式（A ）或（A'）计算。

闪蒸修正热力学认为：当饱和温度的热水或者接近饱和温度的热水，流经调节阀节流口压力会降低，调节阀出口处流出的水中可能会有水蒸气。

在这流动条件下，液体流动的基本定律就不再是正确的。

所以，计算调节阀口径的传统方法也就不适用。

在这种情况下，要求出所要求的Cv 值，应按下列步骤进行。

（1）△T ＜2.8 ℃(5°F) △Pc=0.06 ×P 1......(C)△T ＞2.8 ℃(5°F)△Pc=0.9(P 1-Ps)......(D) 式中：△T=在进口压力下的液体饱和温度与进口温度之差 △Pc=计算流量用的允许压差 (kgf/cm2) P 1=进口绝对压力(kgf/cm2 abs) Ps=进口温度下液体的绝对饱和压力 (kgf/cm2 abs)（2）只有当公式（C ）或(D)计算出的△Pc 小于调节阀上的实际压差△P 时，公式(1)或(1')必须用△Pc,而不准用△P 。

调节阀流量系数计算公式和选择数据1. 流量系数计算公式表示调节阀流量系数的符号有C、Cv、Kv等，它们运算单位不同，定义也有不同。

C-工程单位制（MKS制）的流量系数，在国内长期使用。

其定义为：温度5-40℃的水，在1kgf/cm2(0.1MPa)压降下，1小时内流过调节阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度60℃F（15.6℃）的水，在IIb/in(7kpa)压降下，每分钟流过调节阀的美加仑数。

Kv-国际单位制（SI制）的流量系数，其定义为：温度5-40℃的水，在10Pa（0.1MPa）压降下，1小时流过调节阀的立方米数。

注：C、Cv、Kv之间的关系为Cv=1.17Kv，Kv=1.01C国内调流量系数将由C系列变为Kv系列。

（1）Kv值计算公式（选自《调节阀口径计算指南》）①不可压缩流体（液体）（表1-1）Kv值计算公式与判别式（液体）低雷诺数修正：流经调节阀流体雷诺数Rev小于104时，其流量系数Kv需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数Rev值后可查曲线图得FR值。

计算调节阀雷诺数Rev公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：对于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号说明：P1--阀入口取压点测得的绝对压力，MPa；P2--阀出口取压点测得的绝对压力，MPa；△ P--阀入口和出口间的压差，即（P1-P2），MPa；Pv--阀入口温度饱和蒸汽压（绝压），MPa；Pc--热力学临界压力（绝压），MPa；FF--液体临界压力比系数，FR--雷诺数系数，根据ReV值可计算出；QL--液体体积流量，m3/hν--运动粘度，10-5m2/sFL--液体压力恢复系数PL--液体密度，Kg/cm3WL--液体质量流量，kg/h，②可压缩流体（气体、蒸汽）（表1-2）Kv值计算公式与判别式（气体、蒸气）表1-2文字符号说明：X-压差与入口绝对压力之比（△P/P1）；XT-压差比系数；K-比热比；Qg-体积流量，Nm3/hWg-质量流量，Kg/h；P1-密度（P1，T1条件），Kg/m3T1-入口绝对温度，K；M-分子量；Z-压缩系数；Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数；P1-阀入口取压点测得的绝对压力，MPa；PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③两相流（表1-3）Kv值计算公式（两相流）表1-3文字符号说明：C1=Cg/Cv（C1由制造厂提供）；Cg--气体流理系数；Cv--液体流量系数；△P--压差，Psi；P1--阀入，Psia；G--气体相对密度（空气=1.0）；T--气体入口的绝对温度，°R（兰金氏度）；d1--人口蒸汽的密度，Ib/ft3；Qscth--气体流量，scth（标准英尺寸3/小时）；Qib/hr--蒸汽流量，Ib/hr。

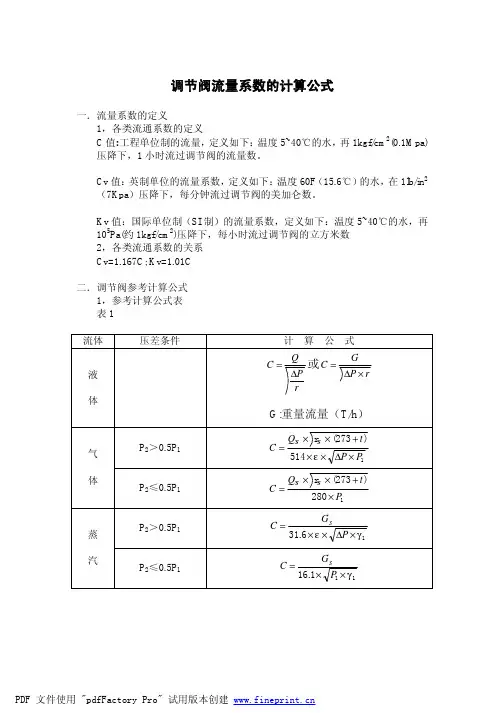

调节阀流量系数的计算公式
一．流量系数的定义
1，各类流通系数的定义
C值:工程单位制的流量，定义如下：温度5~40℃的水，再1kgf/cm2(0.1Mpa)压降下，1小时流过调节阀的流量数。

Cv值：英制单位的流量系数，定义如下：温度60F（15.6℃）的水，在1lb/in2（7Kpa）压降下，每分钟流过调节阀的美加仑数。

Kv值：国际单位制（SI制）的流量系数，定义如下：温度5~40℃的水，再105Pa(约1kgf/cm2)压降下，每小时流过调节阀的立方米数
2，各类流通系数的关系
Cv=1.167C; Kv=1.01C
二．调节阀参考计算公式
1，参考计算公式表
表1
注1:一般安全系数：等百分比特性 1.8～2.0 线性特性 1.4 注2：开度计算公式：等百分比特性C
C K i lg 48.11
1+
= 线性特性C
C K i
=
其中 K: 调节阀开度
Ci ：调节阀计算流量系数 C ：调节阀选用流量系数 一般K 的范围：10%＜K ＜90%
三．其他参考计算公式
过热温度:进口侧绝对压力（P
1）下饱和温度（T
S
）和介质入口温度（T
1
）之差（T
1
-T
S
）。

饱和蒸汽场合的过热温度为0。

调节阀CV值的计算方法介绍1915年美国的FISHERGOVERNER公司按设计条件积累了图表，按图表先定口径。

由于用这个方法调节阀的费用减少了，阀的寿命延长了，因此当时得到了好评。

但是按选定的口径比现在计算出来的还大些。

后来按选定法对液体，气体，蒸汽及各种形式的阀进行了进一步的算法研究。

直到1930年美国的FOXBORO公司ROLPHRJOKWELL和DR.@.E.MASON对以下的V型(等百分比)阀,最初使用CV值,并发表了CV计算公式。

1944年美国的MASON—NELLANREGULATOR公司把ROKWELL和MAXON合并为MASON—NEILAN，发表了@V计算公式。

1945年美国的SONALDEKMAN公司发表了和MASON—NELLAN差不多的公式，但对流通面积和流量系数相对关系展开研究工作。

1962年美国的F@I （FLUID@ONTROLSINSTITUTE）发表了FCI58-2流量测定方法，并发表了调节阀口径计算。

迄今还在使用的CV计算式，但同FCI62-1。

1960年西德的VDI/VDE也发表了KV计算式，但同FCI62-1相同，仅仅是单位改为公制。

1966~1969年日本机械学会关于调节阀基础调查分会对定义瘩的口径计算，规格书，使用方法进行调查研究。

但到现在还未结束。

1977年美国的ISA （INSTRUMENTSOCIETYOFAMERICA）发表了标准S39。

1“关于压缩流体的计算”公式。

1977~1978美国的ANSI/ISA标准,S75.01于1979年5月15日发表了NO\\0046-79,为工程服务的报告。

调节并流通能力的计算，各仪表厂目前采用FCI推荐的CV值计算公式如表1公式压力条件计算式△P<21>△P≥P1/2液体同左气体常温（0~60C）温度修正(>60°C)蒸汽饱和过热表中各式对一般的使用场合可以满足。

但对于高压差，高粘度接近饱和状态的液体等场合，尤其是蝶阀，球阀等低压力恢复系数的阀，误差就很大了，必须进行修正。

气体计算公式
气体计算公式是把液体计算公式的比重，经过换算后得出的。

这个比重是取进口一侧状态下的比重呢，还是取出口一侧状态下的比重呢，还是取其两者平均值呢？实验证明。

取平均值的计算结果比较接近实验数值。

所以最近普通采用比重平均值来计算
另外，气体在△P≥P1/2状态时，气体的流速达到音速，流量会达到饱和状态。

压差在增大，流量也不会增加了。

因此应分△P〈P1/2和△P≥
1P
1．△P＜
2
Q T
(+Q
G)
460
单座阀、双座阀及角阀等调节阀，同一个公称通径，设计了几组不同的缩小阀孔，它的流量系数比原来的额定值小一档或小二档，笼式阀只要更换套筒就可以做到这一点，蝶阀、三通阀、隔膜阀等没有缩小
（管道应用引起）必须选用大尺寸的阀体。

上海朗卓自控阀门有限企业内部文件调理阀流量系数计算公式和选择数据1.流量系数计算公式表示调理阀流量系数的符号有C、Cv、 Kv 等，它们运算单位不一样样样，定义也有不一样样样。

C-工程单位制（ MKS制）的流量系数，在国内长久使用。

其定义为：温度 5-40 ℃的水，在1kgf/cm2(0.1MPa) 压降下， 1 小时内流过调理阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度 60℃F（ 15.6 ℃）的水，在 IIb/in(7kpa) 压降下，每分钟流过调理阀的美加仑数。

Kv- 国际单位制（ SI 制）的流量系数，其定义为：温度 5-40 ℃的水，在 10Pa（）压降下， 1 小时流过调理阀的立方米数。
