感应加热器使用说明书感谢您购买我们的感应加热器。
本说明书将向您介绍该产品的使用方法及注意事项，请仔细阅读并按照指示操作，以确保您的安全和正常使用体验。
一、产品概述感应加热器是一种高效、节能的加热设备，利用感应电流在导体上产生的电磁感应原理，将电能转化为热能。
该产品广泛应用于家庭和工业领域，如炉具、水壶、电磁炉等。
二、使用方法1. 准备工作：a. 检查产品包装是否完好，确认无损坏情况后，将感应加热器放置在平稳的桌面上。
b. 将加热器的插头插入电源插座，确保插头与插座完全贴合。
2. 操作步骤：a. 打开加热器的电源开关，显示屏将亮起并显示当前的工作状态。
b. 使用加热器提供的控制按钮或触摸屏，调整加热器的工作温度或功率。
按下相应的加热温度或功率按钮，加热器将自动调整相应的参数。
c. 将需要加热的物品并置于加热器的感应区域内，感应加热器会自动检测到物体的存在并开始加热。
d. 等待加热过程完成后，通过控制按钮或触摸屏，将加热器的电源开关关闭，断开与电源的连接。
三、注意事项1. 使用环境：a. 请将加热器放置在通风良好的地方，避免高温、潮湿或者多尘的环境。
b. 请勿将感应加热器置于易燃或易爆的材料附近，以免发生危险。
2. 使用过程中：a. 请勿将手或其他物体伸入加热器的感应区域内，以免造成伤害。
b. 加热器处于工作状态时，表面温度会升高，请勿直接用手触摸，以免烫伤。
3. 清洁与维护：a. 在清洁加热器之前，请确保已关闭电源开关并拔掉电源插头，防止发生意外。
b. 使用柔软的干布清洁加热器的表面，不要使用酸性、碱性或腐蚀性溶液进行清洁。
c. 请定期检查电源线、插头等连接部分是否损坏，如发现异常情况请及时联系售后服务。
四、故障排除1. 若感应加热器无法正常工作，请先检查电源是否正常连接，插头是否完全插入插座。
2. 如电源连接正常，但感应加热器仍无法启动，请立即停止使用，并联系售后服务。
感应加热器是一种高效、安全的加热设备。
《热处理设备基础知识概述》一、引言热处理是机械制造中的重要工艺之一，通过对金属材料进行加热、保温和冷却等操作，改变其内部组织结构，从而获得所需的性能。
热处理设备作为实现热处理工艺的关键工具，其性能和质量直接影响着热处理的效果和产品的质量。
本文将对热处理设备的基础知识进行全面的阐述和分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面。
二、热处理设备的基本概念1. 定义热处理设备是指用于对金属材料进行加热、保温和冷却等热处理工艺的设备。
它通常包括加热设备、保温设备、冷却设备以及控制设备等部分。
2. 分类（1）按照加热方式分类：可分为电加热设备、火焰加热设备、感应加热设备等。
电加热设备具有加热速度快、温度控制精度高、无污染等优点，广泛应用于各种热处理工艺中。
火焰加热设备则适用于大型工件的加热，但其温度控制精度相对较低。
感应加热设备利用电磁感应原理加热工件，具有加热效率高、节能等特点。
（2）按照冷却方式分类：可分为油冷设备、水冷设备、空冷设备等。
不同的冷却方式适用于不同的热处理工艺和材料，例如油冷适用于淬火工艺，水冷适用于快速冷却的场合，空冷则适用于一些对冷却速度要求不高的工艺。
（3）按照用途分类：可分为退火设备、正火设备、淬火设备、回火设备等。
不同的热处理设备用于实现不同的热处理工艺，以满足不同材料和工件的性能要求。
3. 组成部分（1）加热系统：包括加热元件、炉体、控制系统等。
加热元件通常采用电阻丝、硅碳棒、感应线圈等，炉体则根据不同的加热方式和工艺要求进行设计。
控制系统用于控制加热温度、时间等参数。
（2）保温系统：主要包括保温材料和炉衬。
保温材料的作用是减少热量损失，提高加热效率。
炉衬则用于保护炉体，防止炉体被高温烧坏。
（3）冷却系统：包括冷却介质、冷却装置等。
冷却介质可以是油、水、空气等，冷却装置则用于控制冷却速度和均匀性。
（4）控制系统：用于控制整个热处理设备的运行，包括温度控制、时间控制、压力控制等。
高频感应加热设备操作说明感谢您选择高频感应加热设备。
本操作说明旨在帮助您正确使用设备，确保操作过程安全和高效。
请在使用设备之前仔细阅读本说明。
1. 设备概述高频感应加热设备是一种采用高频电磁场来产生热能的设备，可用于加热金属材料、塑料材料以及其他导电材料等。
设备由主机、电源控制器、感应线圈、冷却系统和操作面板等组成。
2. 设备安装2.1 安全检查：在安装设备之前，请确保供电和周围环境的安全。
检查设备是否正常，线缆是否完好，冷却系统是否正常运行。
2.2 安装位置：选择平整、稳定的地面进行安装，确保设备的稳定性。
2.3 接线连接：根据设备接线图，正确连接电源线、水冷却管道和感应线圈。
确保连接牢固、绝缘良好，避免电路短路或漏电。
3. 设备操作3.1 设备开机3.1.1 打开电源控制器：按下电源控制器的开机按钮，待控制器指示灯亮起后，设备即可开始工作。
3.1.2 前期准备：在开机后，设备需要进行预热，以达到工作温度。
此时，您需要设置加热时间和温度等参数。
3.2 参数设置3.2.1 加热时间：根据实际需求，设置合适的加热时间。
加热时间过长会浪费能源，加热时间过短则无法达到所需温度。
3.2.2 加热温度：根据被加热材料的特性，设置合适的加热温度。
过高的温度可能损坏被加热材料，过低则无法实现预期效果。
3.2.3 其他参数：根据需要，您还可以设置其他参数，如功率、电流等，以满足具体加热要求。
3.3 开始加热3.3.1 放置材料：将待加热的材料放置在感应线圈内。
确保材料与感应线圈接触良好，避免材料松动或不当位置导致加热效果不佳。
3.3.2 启动加热：按下操作面板上的加热按钮，设备即开始加热材料。
加热过程中，您可以根据需要进行参数调整。
3.4 加热过程监控3.4.1 温度监控：在加热过程中，您可以通过设备上的温度显示屏实时监测加热温度，确保温度在设定范围内。
3.4.2 功率监控：通过设备上的功率显示屏，您可以实时了解设备的功率输出情况。

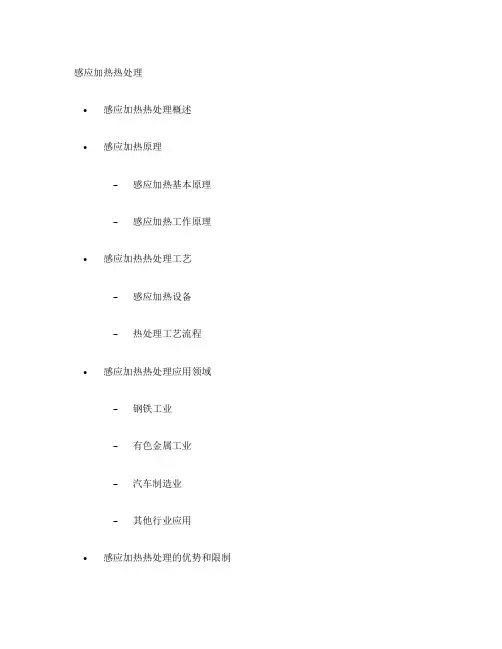

感应加热热处理•感应加热热处理概述•感应加热原理–感应加热基本原理–感应加热工作原理•感应加热热处理工艺–感应加热设备–热处理工艺流程•感应加热热处理应用领域–钢铁工业–有色金属工业–汽车制造业–其他行业应用•感应加热热处理的优势和限制–优势–限制•感应加热热处理的未来发展趋势感应加热热处理概述感应加热热处理是一种利用感应电流产生的热能来对材料进行热处理的工艺。
它能够实现局部快速加热和精确控制加热温度的优点，在金属加工和热处理领域得到广泛应用。
本文将对感应加热热处理进行全面、详细、完整且深入地探讨。
感应加热原理感应加热基本原理感应加热的基本原理是根据法拉第电磁感应定律，通过交变磁场作用于导体中产生感应电流，进而使导体发热。
交变磁场的变化引起导体中感应电流的变化，而产生的感应电流又会通过焦耳热效应产生热量。
感应加热工作原理感应加热的工作原理是通过感应加热设备产生高频交变磁场，将被加热的材料置于磁场中。
当材料进入磁场后，磁场会穿透材料并在材料内部产生感应电流。
感应电流在材料内部产生焦耳热，从而使材料的温度升高。
感应加热热处理工艺感应加热设备感应加热设备主要由感应加热电源、感应线圈和工件夹具组成。
感应加热电源产生高频的交流电流，感应线圈将交流电流转换成高频交变磁场并传递给工件，工件夹具用于固定和定位被加热的材料。
热处理工艺流程感应加热热处理的工艺流程主要包括预处理、加热、保温和冷却四个步骤。
预处理是对材料进行表面清洁和调质处理，加热是将材料置于感应加热设备中加热到所需温度，保温是将材料在所需温度下保持一定时间以完成组织转变，冷却是将材料从高温状态迅速冷却到室温或其他目标温度。
感应加热热处理应用领域感应加热热处理在各个工业领域都有广泛应用。
钢铁工业在钢铁工业中，感应加热热处理常用于钢材的淬火、回火和退火等热处理工艺。
它能够实现材料的快速加热和冷却，且能够精确控制加热温度和保温时间，提高了材料的硬度、强度和耐磨性等性能。

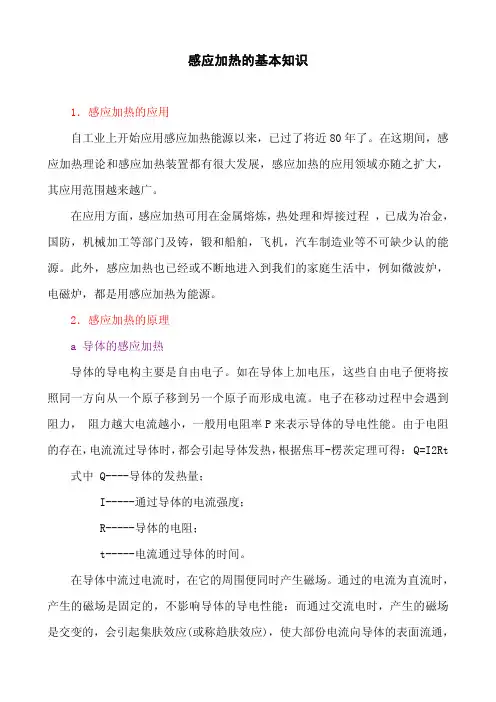

感应加热的基本知识1．感应加热的应用自工业上开始应用感应加热能源以来，已过了将近80年了。
在这期间，感应加热理论和感应加热装置都有很大发展，感应加热的应用领域亦随之扩大，其应用范围越来越广。
在应用方面，感应加热可用在金属熔炼，热处理和焊接过程 ，已成为冶金，国防，机械加工等部门及铸，锻和船舶，飞机，汽车制造业等不可缺少认的能源。
此外，感应加热也已经或不断地进入到我们的家庭生活中，例如微波炉，电磁炉，都是用感应加热为能源。
2．感应加热的原理a 导体的感应加热导体的导电构主要是自由电子。
如在导体上加电压，这些自由电子便将按照同一方向从一个原子移到另一个原子而形成电流。
电子在移动过程中会遇到阻力， 阻力越大电流越小，一般用电阻率P来表示导体的导电性能。
由于电阻的存在，电流流过导体时，都会引起导体发热，根据焦耳-楞茨定理可得： Q=I2Rt 式中 Q----导体的发热量；I-----通过导体的电流强度；R-----导体的电阻；t-----电流通过导体的时间。
在导体中流过电流时，在它的周围便同时产生磁场。
通过的电流为直流时，产生的磁场是固定的，不影响导体的导电性能：而通过交流电时，产生的磁场是交变的，会引起集肤效应(或称趋肤效应)，使大部份电流向导体的表面流通，既有效导电面积减小，电阻增加。
交流电流的频率愈高，集肤效应就愈严重，由上式可知，在电流I不变的情况下，由于电阻增加，使导体的发热量增加。
同时，由于电流沿表层流通，热量集中于导体的表层，因此可以利用高频电流对导体的表面进行局部加热。
同样，在高频电流通过彼此相距极近的导体，或者将直导体变成圆环，绕成线圈时，其电流密度也会发生相应变化，引起所谓邻近效应和环形效应，无论是集肤效应、邻近效应和环形效应都是由于导体中流过交流电时，在导体周围形成交变磁场，从而在导体中产生自感电动势迫使电流发生重新分配的结果。
导体周围磁场的强弱直接和电流强度成正比。
因此，平行放置的两根导体，在其电流为同方向时，则两根导体外侧磁场较内侧强，内侧中心的磁场强度几乎为零。
感应加热设备概述感应加热设备是一种利用电磁感应原理将电能转化为热能的加热设备。
它采用变化的电磁场作用于电导体，使电导体内部发生涡流并产生热量，从而达到加热的目的。
感应加热设备具有高效、节能、环保等优点，广泛应用于各个领域。
感应加热设备由两大核心组件组成，即感应加热电源和感应加热线圈。
感应加热电源负责产生变化的电磁场，其主要由整流器、逆变器、谐振电容器、电感线圈等组成。
感应加热线圈则将电磁场传输到电导体中，使其发生涡流。
感应加热设备还通常包括温度传感器、控制系统等辅助设备。
感应加热设备的工作原理是基于电磁感应定律和焦耳定律。
当感应加热电源通电时，产生变化的电流，使感应加热线圈内部产生变化的磁场。
当电导体靠近感应加热线圈时，由于磁场的变化，电导体内部产生涡流。
由于涡流的存在，电导体自身发生电阻损耗，从而产生热量。
感应加热设备具有以下几个优点。
首先，感应加热设备高效。
由于涡流仅在表面上流动，所以能够将电能转化为热能的效率很高。
其次，感应加热设备节能。
由于加热效果好，所以其所需的电能相对较少，有效地降低了能源消耗。
再次，感应加热设备环保。
由于其高效节能的特点，可以减少对环境的污染。
此外，感应加热设备还具有快速加热、精确控制、易自动化控制等优点。
感应加热设备在很多领域都有广泛的应用。
在工业领域，感应加热设备可以用于锻造、淬火、焊接等工艺中的金属加热。
在医疗领域，感应加热设备可以用于体温调节、高温热疗等。
在食品加工领域，感应加热设备可以用于煮沸、蒸煮、灭菌等工艺。
在航空航天领域，感应加热设备可以用于飞机零部件的热处理。
此外，感应加热设备还可以用于家庭电器、电子产品等消费类产品中。
总之，感应加热设备是一种高效、节能、环保的加热设备，广泛应用于各个领域。
随着科技的不断发展，感应加热设备将会进一步提升效率、降低成本，为各个行业的发展做出更大的贡献。

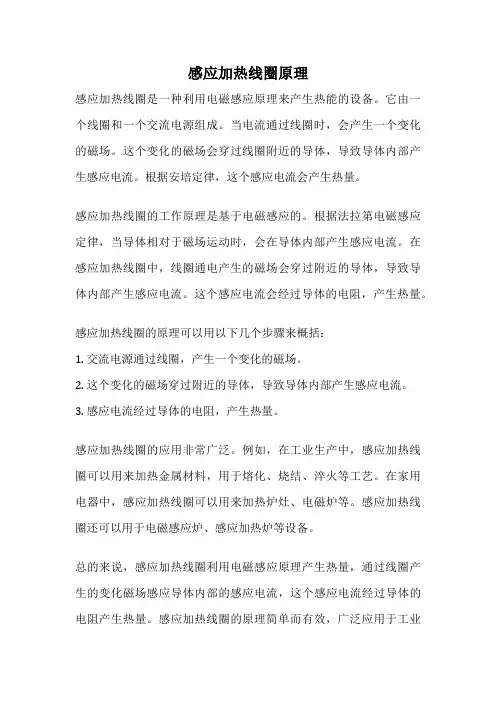

感应加热线圈原理
感应加热线圈是一种利用电磁感应原理来产生热能的设备。
它由一个线圈和一个交流电源组成。
当电流通过线圈时，会产生一个变化的磁场。
这个变化的磁场会穿过线圈附近的导体，导致导体内部产生感应电流。
根据安培定律，这个感应电流会产生热量。
感应加热线圈的工作原理是基于电磁感应的。
根据法拉第电磁感应定律，当导体相对于磁场运动时，会在导体内部产生感应电流。
在感应加热线圈中，线圈通电产生的磁场会穿过附近的导体，导致导体内部产生感应电流。
这个感应电流会经过导体的电阻，产生热量。
感应加热线圈的原理可以用以下几个步骤来概括：
1. 交流电源通过线圈，产生一个变化的磁场。
2. 这个变化的磁场穿过附近的导体，导致导体内部产生感应电流。
3. 感应电流经过导体的电阻，产生热量。
感应加热线圈的应用非常广泛。
例如，在工业生产中，感应加热线圈可以用来加热金属材料，用于熔化、烧结、淬火等工艺。
在家用电器中，感应加热线圈可以用来加热炉灶、电磁炉等。
感应加热线圈还可以用于电磁感应炉、感应加热炉等设备。
总的来说，感应加热线圈利用电磁感应原理产生热量，通过线圈产生的变化磁场感应导体内部的感应电流，这个感应电流经过导体的电阻产生热量。
感应加热线圈的原理简单而有效，广泛应用于工业
和家用领域。

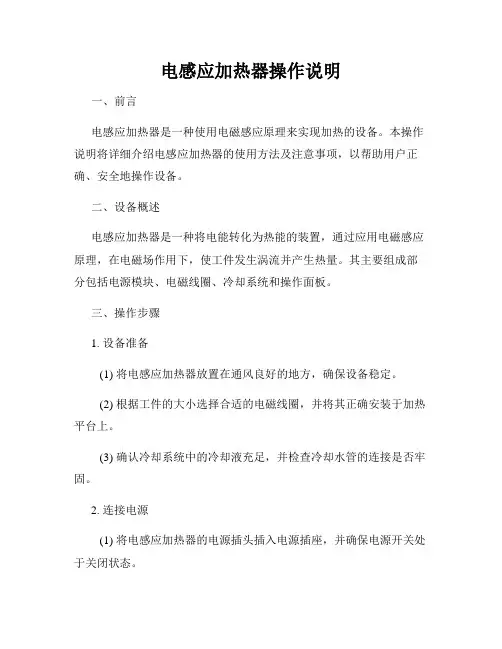

电感应加热器操作说明一、前言电感应加热器是一种使用电磁感应原理来实现加热的设备。
本操作说明将详细介绍电感应加热器的使用方法及注意事项，以帮助用户正确、安全地操作设备。
二、设备概述电感应加热器是一种将电能转化为热能的装置，通过应用电磁感应原理，在电磁场作用下，使工件发生涡流并产生热量。
其主要组成部分包括电源模块、电磁线圈、冷却系统和操作面板。
三、操作步骤1. 设备准备(1) 将电感应加热器放置在通风良好的地方，确保设备稳定。
(2) 根据工件的大小选择合适的电磁线圈，并将其正确安装于加热平台上。
(3) 确认冷却系统中的冷却液充足，并检查冷却水管的连接是否牢固。
2. 连接电源(1) 将电感应加热器的电源插头插入电源插座，并确保电源开关处于关闭状态。
(2) 定期检查电源线是否完好，不得使用损坏的电源线。
3. 设置加热参数(1) 按照工件性质和加热要求，在操作面板上设置合适的加热参数，包括加热功率、加热时间和温度等。
(2) 根据具体工件的大小、形状等特点，调整电磁线圈的位置和角度，以确保工件能够充分受热。
4. 开始加热(1) 确认操作面板上的加热参数设置正确后，打开电源开关。
(2) 此时，设备开始加热，工件会在电磁场中产生热量。
(3) 在加热过程中，可通过操作面板实时监测工件的温度变化，并根据需要进行调整。
5. 加热结束与冷却(1) 当工件达到所需温度后，可关闭电源开关，停止加热。
(2) 在工件冷却之前，务必等待一段时间，避免触摸热源造成烫伤。
(3) 在冷却期间，冷却系统将自动工作，确保设备和工件迅速冷却至安全温度。
(4) 工件完全冷却后，可以取出并进行后续处理。
四、注意事项1. 安全操作(1) 在操作之前，务必详细阅读并理解本操作说明。
(2) 使用前检查设备及线缆是否完好无损，不得使用损坏的设备。
(3) 在加热过程中，使用者应注意设备周围的安全，避免触摸电磁线圈和加热部件，以免烫伤。
2. 适用范围(1) 本设备适用于金属工件的加热，如钢铁、铝合金等。
感应加热设备概述感应加热设备是一种利用电磁感应原理，将能量传输到被加热物体的设备。
它是一种高效、节能、环保的加热方式，在工业生产中广泛应用。
一、原理简介感应加热是指利用电磁感应现象将电能转化为热能。
根据法拉第电磁感应定律，当交变电流通过可导体材料时，会在材料中产生涡流。
这些涡流在导体材料内发生阻力，产生热量，从而加热材料。
感应加热设备主要由以下几部分组成：1.电源装置：产生高频电流，供给到感应线圈。
2.感应线圈：产生高强度的交变磁场，使被加热物体中产生涡流。
3.工作台：负责放置被加热物体，通常是一个带有冷却装置的磁性材料平台。
4.控制系统：控制电源装置、感应线圈和工作台的运行，实现温度的调控和加热过程的监测。
二、特点和优势感应加热设备具有以下特点和优势：1.高效节能：感应加热设备的转换效率通常在80%以上，远高于传统的加热方式。
这是因为感应加热只将电能转化为热能，减少了能源的浪费。
2.快速加热：感应加热设备的加热速度非常快，可在几秒钟内将被加热物体加热到所需温度。
这可以显著提高生产效率。
3.可控性强：感应加热设备可以精确控制加热温度和加热时间，确保被加热物体达到预定的加热要求。
4.安全性高：感应加热设备在工作过程中没有明火和电弧，减少了火灾和电击的风险。
同时，由于加热时间短，可以减少操作人员的接触时间，降低了意外伤害的概率。
5.环保节能：感应加热设备可以减少空气和水的污染，没有烟尘和废气排放，符合现代环保要求。
三、应用领域感应加热设备在各个领域得到了广泛应用，在以下几个方面取得了突出的效果：1.金属加热：感应加热设备在金属加热领域有着广泛应用，包括金属熔炼、金属淬火和金属热处理等。
它可以提高金属的力学性能、硬度和快速冷却能力。
2.塑料加热：感应加热设备可以用于塑料熔融、封口和热成型等领域。
它可以实现塑料的快速加热，提高产品的生产效率。
3.陶瓷加热：感应加热设备可以用于陶瓷材料的加热和烧结领域，提高陶瓷材料的致密性和强度。
全固态感应加热设备使用说明一、前言全固态感应加热设备是一种新型的高效率加热设备，其采用了先进的感应加热技术，具有能耗低、效率高、环保等优点。
本文将详细介绍全固态感应加热设备的使用说明。
二、设备概述全固态感应加热设备由主机、电源控制系统、水冷却系统等组成。
主机包括感应线圈、工件架等部分，电源控制系统包括中频电源、控制柜等部分，水冷却系统包括水箱、水泵等部分。
三、使用前准备1. 检查设备是否安装牢固，各部件是否连接良好。
2. 检查电源线路是否接地可靠。
3. 检查冷却水管路是否畅通。
四、操作流程1. 打开电源控制柜的总开关。
2. 设置中频电源输出功率和频率。
3. 将工件放置在工件架上，并将工件架放入感应线圈内。
4. 调整感应线圈位置和大小，使其与工件紧密贴合。
5. 打开冷却水泵开关，并调节水流量和温度。
6. 按下启动按钮，设备开始加热。
7. 监控加热过程中的温度和时间，及时调整加热参数。
8. 加热结束后，按下停止按钮，关闭电源控制柜总开关。
五、注意事项1. 在操作前必须了解工件材料的性质和要求，设置合适的加热参数。
2. 在操作过程中要保持设备清洁，并定期检查各部件是否正常运行。
3. 加热过程中不得离开设备现场，以免发生意外情况。
4. 使用完毕后要及时关闭电源和冷却水泵，并做好设备的维护保养工作。
六、常见问题解决方法1. 设备无法启动：检查电源线路是否接触良好；检查控制柜内部是否有故障。
2. 工件加热不均匀：调整感应线圈位置和大小；调整加热参数。
3. 冷却水温度过高：检查水泵是否正常运行；清洗冷却水管路。
七、结语全固态感应加热设备是一种高效率、节能环保的新型加热设备。
使用前需仔细阅读本说明书，并按照操作流程进行操作，以确保设备的正常运行和加热效果。
如遇到问题，请及时联系设备生产厂家或售后服务人员。
zvs感应加热线圈的要求解释说明以及概述1. 引言1.1 概述在现代加热技术中，ZVS感应加热线圈作为一种高效、可靠的加热方式正逐渐得到广泛应用。
ZVS（Zero Voltage Switching）意味着在电源开关变换过程中实现零电压切换，从而减少能量损耗和电磁干扰，并提高系统效率。
本文旨在介绍ZVS感应加热线圈的要求、解释说明以及概述，帮助读者了解其原理和优势。
1.2 文章结构本文分为五个主要部分进行讲述。
引言部分是文章的开篇，将介绍文章的目的、概述和结构。
第二部分将详细介绍ZVS感应加热线圈的基本概念、工作原理以及其相对于其他加热方式的优越性。
第三部分将探讨ZVS感应加热线圈对于高频稳定性、效率以及线圈尺寸和形状规格方面的要求和规格。
第四部分将深入讨论实现ZVS感应加热线圈所需的关键技术和方法，包括控制电路设计与实现、驱动器选型和设计考虑因素以及冷却系统设计与优化方法。
最后，第五部分将总结ZVS感应加热线圈的要求和特点，并展望未来的发展方向。
1.3 目的本文旨在全面介绍ZVS感应加热线圈的要求、解释说明以及概述。
通过对其基本概念、工作原理和优势的阐述，读者能够深入了解ZVS感应加热线圈所需达到的高频稳定性、效率以及线圈尺寸和形状规格等要求。
同时，本文还将讨论实现ZVS感应加热线圈所需要的关键技术和方法，使读者了解控制电路设计与实现、驱动器选型和设计考虑因素以及冷却系统设计与优化方法等方面知识。
最后，文章将通过总结对ZVS感应加热线圈的要求和特点进行提炼，并展望其未来发展方向，从而为相关领域的学术研究和实际应用提供一定参考价值。
2. ZVS感应加热线圈介绍：2.1 ZVS概念:ZVS，全称为零电压开关（Zero Voltage Switching），是一种用于高频电源和电路的技术。
它通过在交流周期内使开关器件在零电压状态下切换，以减少功率损耗和提高效率。
ZVS技术可以显著降低开关器件的损耗，在高频加热系统中得到广泛应用。
