数字式传感器

数字式传感器随着科学技术的发展，目前在工业、农业、医学、宇航、商业等领域中已广泛使用各种数字显示的非电量检测装置。

在机械制造工业中应用得比较成熟的是光栅、磁栅、感应同步器等为传感元件的数字测量仪器。

这些数字式测量仪器具有检测精度高、寿命长、抗干扰能力强、使用方便等忧点，这将在本章中予以叙述。

一、转角—数字式传感器1．光电脉冲盘式转角—数字转换器光电脉冲盘式转角—数字转换转是将转动物体的转角换成电脉冲的变换器。

它的结构形式如图1所示。

它由光源、转动圆盘、透镜、光敏元件及有关电路组成。

在转动圆盘边缘上开等角距的孔或采用光栅均可，视测量对象和要求而定。

开孔一般数量较少，精度较低。

对测量精度要求较高者，则采用光栅。

将圆盘安装在被测物体的转轴上，使其与被测物体一起转动。

光源发出的光经圆盘的孔或光栅透过，被光敏元件接收。

当圆盘转动时光源发出的光就经圆盘遮挡交替地照射到光敏元件上，经放大整形后，就有一个个脉冲输出。

转动角度越大，产生的脉冲个数越多。

经过计算脉冲个数，可测得转角的大小；经过电路的适当变换亦可测量转动物体的转速。

2．磁电式转角—数字转换器磁电式转角—数字转换器的结构如图2(a)所示。

此种结构形式多用于转速测量。

转子和定子均用工业纯铁做成，在它们的圆形端面上均匀地铣出等角距的槽子，使其成为齿状，如图2（b）所示。

在测量时，将转轴1与被测物转轴相连接，因而被测物就带动转子2转动。

当转子与定子的齿凸凸相对时，气隙最小，磁通最大；当转子与定子的齿凸凹相对时，气隙最大，磁通最小。

这样定子不动而转子转动时，磁通就周期性地变化，从而在线圈6中感应出近似正弦波的电压信号。

该信号经整形后可变为脉冲输出。

输出脉冲的频率为Nnf60式中N为定子和转子端面的齿数，n为被测物体的转速。

当测得输出电脉冲频率f后，根据已知的N，可以求得转速n ，从而达到测量的目的。

3。

码盘式转角—数字转换器（1）接触式码盘如图3所示为一个四位接触式码盘。

数字式加速度传感器adxl345的原理及应用一、引言加速度传感器是一种常见的传感器，在物体运动监测、姿态控制、安全系统等领域有着广泛的应用。

其中，数字式加速度传感器adxl345是一种常用的传感器，本文将介绍其原理和应用。

二、原理adxl345采用了微机电系统（MEMS）技术，可以实现三轴加速度的测量。

其工作原理如下：1.结构 adxl345传感器内部包含了一个微型加速度感应器和一个ADC（模数转换器）。

微型加速度感应器由微小的质量块和微小的弹簧构成，质量块会随物体的加速度而发生微小位移，弹簧会将位移转化为电信号输出。

ADC 将电信号转化为数字信号，并通过接口输出给外部设备。

2.加速度测量 adxl345可以通过轴向振动来实现加速度测量。

当感应器受到外部加速度作用时，质量块会发生位移，弹簧会产生拉力，拉力的大小与加速度成正比。

通过测量拉力的大小，可以确定加速度的大小。

3.数字信号处理 ADC将感应到的模拟信号转化为数字信号，并通过SPI或I2C接口输出给外部设备。

外部设备可以通过读取这些数字信号，获取加速度的数值。

三、应用adxl345传感器在多个领域都有广泛的应用，以下列举了其中几个常见的应用场景：1.运动监测不论是运动追踪手环、健身监测器还是智能手表，adxl345都可以用于监测人体运动。

通过测量加速度，可以知晓用户的步数、距离、速度等信息。

2.姿态控制 adxl345可以用于监测物体的姿态，例如飞行器的水平和垂直控制。

通过监测加速度变化，可以调整飞行器的姿态，实现精确控制。

3.安全系统 adxl345在安全系统中也有重要应用，例如汽车的碰撞检测系统。

通过监测车辆的加速度变化，可以判断是否发生碰撞，并触发相应的安全措施，保护乘客的生命安全。

四、优缺点adxl345作为一种数字式加速度传感器，具有以下优点：•高精度：adxl345采用了MEMS技术，具有很高的测量精度。

•数字信号输出：传感器输出数字信号，方便与其他设备进行通信和处理。

文件No.PS※※-OMT0001CN-C数字式位置传感器ISA3-※※A/B-※·开关2输出型OUT1：距离检测OUT2：压力检测 or 距离检测二选一使用前 安全注意事项 2关于产品 产品特征 7型式表示·型号体系 8 产品各部分名称及功能 14规格15规格表(ISA3) (15)规格表(减压阀) (17)规格表(2通电磁阀) (17)特性图 (18)外形尺寸图 (21)设置方法 安装.设置28配管方法 (28)设置方法 (31)配线方法 (36)构成图 (41)使用方法 设定方法概要 44测量模式 (45)临界值的设定 47 OUT1：临界值、OUT2：压力设定值变更模式 (47)OUT1出厂时的设定状态 (47)OUT2出厂时的设定状态 (48)设定前的准备 (49)设定方法 (49)功能设定 50功能选择模式 (50)出厂时的设定状态 (50)键盘锁定(设定密码) 64故障时 维护 65忘记密码的情况 66故障一览表67报警显示 (68)供给压力和显示的关系 (69)安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和伤害的大小及紧急程度分为“注意”“警告”“危险”三个等级。

无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)※1)以及其他安全法规※2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements) ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事項)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法 等注意 误操作时，有人员受伤的风险，以及物品损坏的风险｡警告 误操作时，有人员受到重大伤害甚至死亡的风险。

数字式光纤传感器的工作原理
数字式光纤传感器是一种利用光纤进行数据传输的新型测量传感器。

它包括一组由光纤、光电转换器和数字信号处理部件组成的传感器头。

它是一种低成本、灵敏度高、扩展容易的传感器，在量测位移、温度、压力和湿度等参数时非常有效。

它的工作原理是：
首先，当传感器头所测量的物质的参数的改变时，可以影响光纤中的光脉冲的强度，从而改变光纤内的信号。

其次，光脉冲通过光纤传输到光电转换器，并转换为电脉冲，然后进行数字信号处理，从而得到物质参数的数值。

最后，它们将该数值作为物质参数的输出，最终得到测量值。

数字式光缆传感器具有多路信号输入/输出功能，可以快速传输数据，适应不同的工业环境。

作为测量传感器的一种，数字式光纤传感器具有精确的测量性能，可以克服由于抗干扰能力差而引起的问题，非常适合在恶劣环境中工作。

它的优势在于结构紧凑，抗干扰性强，可扩展性高，成本低，能够用于工业过程或科研仪器等许多领域。

数字式光纤传感器既可以在传统的测量应用中体现出良好的性能，也可以在新兴应用领域取得成功。

它可以在特定的场合取得相当出良的性能，是一种低成本、敏感度高、方便使用和操作的传感器。

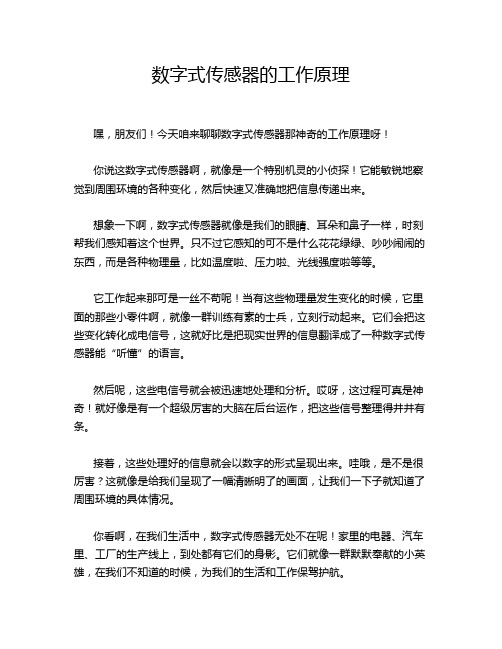

数字式传感器的工作原理嘿，朋友们！今天咱来聊聊数字式传感器那神奇的工作原理呀！你说这数字式传感器啊，就像是一个特别机灵的小侦探！它能敏锐地察觉到周围环境的各种变化，然后快速又准确地把信息传递出来。

想象一下啊，数字式传感器就像是我们的眼睛、耳朵和鼻子一样，时刻帮我们感知着这个世界。

只不过它感知的可不是什么花花绿绿、吵吵闹闹的东西，而是各种物理量，比如温度啦、压力啦、光线强度啦等等。

它工作起来那可是一丝不苟呢！当有这些物理量发生变化的时候，它里面的那些小零件啊，就像一群训练有素的士兵，立刻行动起来。

它们会把这些变化转化成电信号，这就好比是把现实世界的信息翻译成了一种数字式传感器能“听懂”的语言。

然后呢，这些电信号就会被迅速地处理和分析。

哎呀，这过程可真是神奇！就好像是有一个超级厉害的大脑在后台运作，把这些信号整理得井井有条。

接着，这些处理好的信息就会以数字的形式呈现出来。

哇哦，是不是很厉害？这就像是给我们呈现了一幅清晰明了的画面，让我们一下子就知道了周围环境的具体情况。

你看啊，在我们生活中，数字式传感器无处不在呢！家里的电器、汽车里、工厂的生产线上，到处都有它们的身影。

它们就像一群默默奉献的小英雄，在我们不知道的时候，为我们的生活和工作保驾护航。

比如说在智能家居里，温度传感器可以时刻监测室内的温度，然后自动调节空调，让我们始终处在一个舒适的环境里。

这多贴心啊！还有汽车上的各种传感器，可以让我们了解车子的状态，保障我们的行车安全。

数字式传感器的优点那可真是数都数不过来呀！它不仅测量精准，而且反应速度快，还特别稳定可靠。

这就像是一个永远不会出错的好朋友，让我们特别放心。

总之呢，数字式传感器就是这么神奇又重要！它让我们的生活变得更加智能、更加便捷。

我们真应该好好感谢这些小小的“侦探”们，是它们让我们的世界变得如此精彩！你们说是不是呀？。

数字传感器技术参数资料数字式传感器说明*称重传感器采用高集成化、高智能化的处理单元全数字量输出，每个数字式称重传感器采用自己的A/D转换器和数字信号输出端口。

*传感器外壳采用激光焊接密封，其支承、外壳及弹性全均为不锈钢材料制造。

*防护等级达到GB4942.2标准中的IP68级水平。

*采用数字技术实现传感器的非线性、滞后、蠕变温度性能等参数进行自动补偿。

*可以防止用简单电路改变称量信号大小的方式进行作弊。

*数字传感器大部分电子元器件都安装在传感器屏蔽体内，能够经受电子干扰、射频干扰等，可在高干扰区域工作。

*具有故障自诊断功能，出现故障时会发出错误代码，根据代码可判断故障原因，使应用更加方便；记忆能力免除了更换传感器后的校准标定工作。

*数字技术使汽车衡的偏载（四角）校准一次自动完成，当更换数字化传感器时不需重新对此进行校准。

*具备先进的人机对话接口，可方便查询传感器的内码、分度数、接口等参数。

*采用RS485总线技术，由于输出的信号为数字信号，可实现称重信号的远距离传输。

*输出信号3-4V，使抗干能力加强，同时提高了系统的防雷击能力。

传感器技术指标〃型号： QS-D40T〃制造商： Suncell（中国）公司〃额定容量： 40T〃综合精度： OIML C3〃额定输出： +/-0.03%〃密封工艺：激光焊接密封，内充气体保护电路〃非线性： IP68〃滞后：≤0.018%FS〃蠕变（30分钟）：≤0.0167%FS〃零点输出：﹤±1.5%FS〃使用温度范围： -30∽+65℃〃激励电压： 7-15V（DC/AC）〃绝缘阻抗：﹥2000MΩ（at 50VDC）〃安全过载： 150℅FS〃极限过载： 350℅FS〃通讯协议： BDM-KEN-01。

数字式防爆传感器的精度等级标准因传感器类型而异。

一般来说，对于扩散硅压阻式传感器，其测量精度等级标准为0.02、0.05、0.1、0.2、0.5%FS+1.5mv，而电容式传感器的精度等级标准为优于0.1%FS+1mv。

对于数字式防爆温度传感器，其精度等级标准为±（0.1+L/25）%℃（L为传感器与仪表间配线长度）。

对于数字式防爆湿度传感器，其精度等级标准为湿度分辨率≥0.1%相对湿度，示值漂移量≤2%RH/次，质量变化≤1mg。

建议根据需求选择合适的产品。

如需获取具体产品信息，可以查阅对应产品说明书或咨询相关技术人员。

数字化接近传感器原理和功能：数字化接近传感器是一种非接触式的传感器，主要用于检测物体的接近和远离，并转换为数字信号输出。

它的原理主要是通过测量磁场的变化来检测物体的位置和距离。

在数字化接近传感器中，通常有一个磁铁和一组磁感应器。

当物体接近传感器时，磁铁和磁感应器之间的相对距离会发生变化，导致磁场强度发生变化。

这个变化会被磁感应器检测到，并转换为电信号。

通过数字化处理技术，电信号被进一步转换为数字信号，输出给控制系统或计算机进行处理。

数字化接近传感器的功能主要取决于其具体的应用场景。

例如，在自动化生产线中，数字化接近传感器可以用于检测零件的位置和数量，控制生产线的运行和物流。

在安全系统中，数字化接近传感器可以用于检测人员或物体的移动和位置，实现安全监控和报警。

在智能家居中，数字化接近传感器可以用于自动控制照明、窗帘等设备的开关状态。
