通信原理实验（五）时间：2021.02.04 创作：欧阳育实验一抽样定理实验项目一、抽样信号观测及抽样定理实验1、观测并记录抽样前后的信号波形，分别观测music和抽样输出。

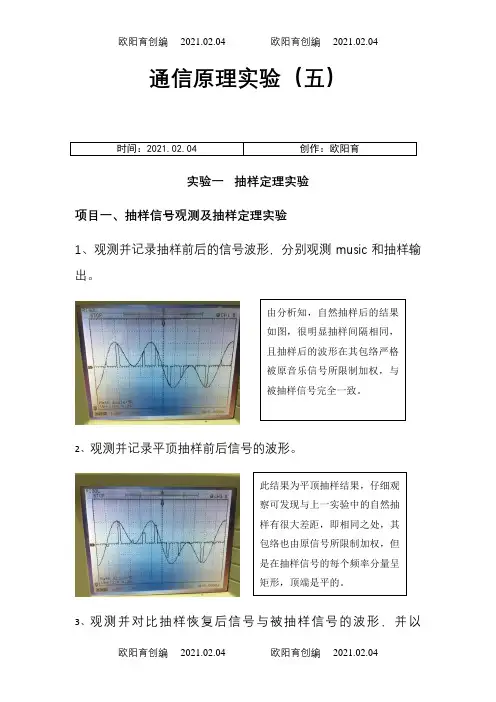

由分析知，自然抽样后的结果如图，很明显抽样间隔相同，且抽样后的波形在其包络严格被原音乐信号所限制加权，与被抽样信号完全一致。

2、观测并记录平顶抽样前后信号的波形。

此结果为平顶抽样结果，仔细观察可发现与上一实验中的自然抽样有很大差距，即相同之处，其包络也由原信号所限制加权，但是在抽样信号的每个频率分量呈矩形，顶端是平的。

3、观测并对比抽样恢复后信号与被抽样信号的波形，并以100HZ 为步进，减小A-OUT 的频率，比较观测并思考在抽样脉冲频率为多少的情况下恢复信号有失真。

(1)9.0KHZ(2)7.7KHZ(3)7.0KHZ实验二 PCM 编译码实验 实验项目一 测试W681512的幅频特性1、将信号源频率从50HZ 到4000HZ ，用示波器接模块21的音频输出，观测信号的幅频特性。

(1)、4000HZ(2)、3500HZ (3)120HZ(4)50HZ实验项目二 PCM 编码规则实验 1、以FS 为触发，观测编码输入波形。

示波器的DIV 档调节为100微秒。

在频率为9HZ 时的波形如上图，低通滤波器恢复出的信号与原信号基本一致，只是相位有了延时，约1/4个Ts ； 逐渐减小抽样频率可知在7.7KHZ 左右，恢复信号出现了幅度的失真，且随着fs 的减小，失真越大。

上述现象验证了抽样定理，即，在信号的频率一定时，采样频率不能低于被采样信号的2倍，否则将会出现频在实验中仔细观察结果，可知，当信号源的频率由4000HZ 不断下降到3000HZ 的过程中，信号的频谱幅度在不断地增加；在3000HZ~1500HZ 的过程中，信号的幅度在一定范围内变化，但是没有特别大的差距；在1500HZ~50HZ 的过程中，信号的幅度有极为明显的下降。
