下载文档原格式

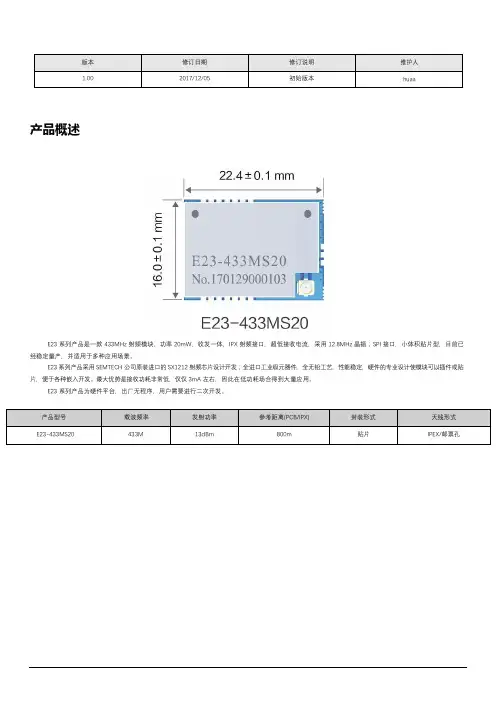

产品概述E23系列产品是一款433MHz射频模块，功率20mW，收发一体，IPX射频接口，超低接收电流，采用12.8MHz晶振；SPI接口，小体积贴片型，目前已经稳定量产，并适用于多种应用场景。
E23系列产品采用SEMTECH公司原装进口的SX1212射频芯片设计开发；全进口工业级元器件，全无铅工艺，性能稳定，硬件的专业设计使模块可以插件或贴片，便于各种嵌入开发。
最大优势是接收功耗非常低，仅仅3mA左右，因此在低功耗场合得到大量应用。
E23系列产品为硬件平台，出厂无程序，用户需要进行二次开发。
目录1.技术参数 (3)1.1.E23-433MS20 (3)1.2.参数说明 (3)2.机械特性 (4)2.1.E23-433MS20 (4)2.1.1.尺寸图42.1.2.引脚定义43.推荐连线图 (5)4.生产指导 (5)4.1.回流焊温度 (5)4.2.回流焊曲线图 (6)5.常见问题 (6)5.1.通信距离很近 (6)5.2.模块易损坏 (7)6.重要声明 (7)7.关于我们 (7)1.技术参数~1.1.E23-433MS201.2.参数说明●在针对模块设计供电电路时，往往推荐保留30以上余量，有整机利于长期稳定地工作；●发射瞬间需求的电流较大但是往往因为发射时间极短，消耗的总能量可能更小；●当客户使用外置天线时，天线与模块在不同频点上的阻抗匹配程度不同会不同程度地影响发射电流的大小；●射频芯片处于纯粹接收状态时消耗的电流称为接收电流，部分带有通信协议的射频芯片或者开发者已经加载部分自行开发的协议于整机之上，这样可能会导致测试的接收电流偏大；●处于接纯粹收状态的电流往往都是mA级的，µA级的“接收电流”需要开发者通过软件进行处理；●当前灵敏度均为在空中速率为1kbps下测试；●关断电流往往远远小于整机电源部分的在空载时所消耗的电流，不必过分苛求；●由于物料本身具有一定误差，单个LRC元件具有±0.1的误差，但犹豫在整个射频回路中使用了多个LRC元件，会存在误差累积的情况，致使不同模块的发射电流与接收电流存在差异；●降低发射功率可以一定程度上降低功耗，但由于诸多原因降低发射功率发射会降低内部PA的效率。

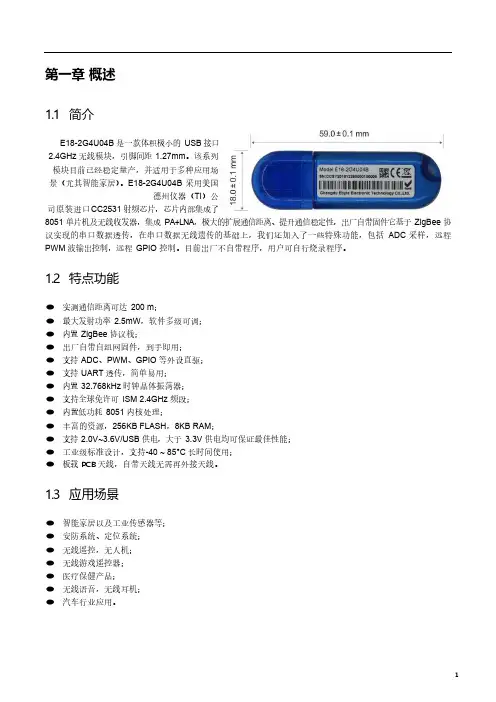

第一章概述1.1简介E18-2G4U04B是一款体积极小的USB接口2.4GHz无线模块，引脚间距1.27mm。
该系列模块目前已经稳定量产，并适用于多种应用场景（尤其智能家居）。
E18-2G4U04B采用美国德州仪器（TI）公司原装进口CC2531射频芯片，芯片内部集成了8051单片机及无线收发器，集成PA+LNA，极大的扩展通信距离、提升通信稳定性，出厂自带固件它基于ZigBee协议实现的串口数据透传，在串口数据无线遗传的基础上，我们还加入了一些特殊功能，包括ADC采样，远程PWM波输出控制，远程GPIO控制。
目前出厂不自带程序，用户可自行烧录程序。
1.2特点功能⚫实测通信距离可达200m；⚫最大发射功率2.5mW，软件多级可调；⚫内置ZigBee协议栈；⚫出厂自带自组网固件，到手即用；⚫支持ADC、PWM、GPIO等外设直驱；⚫支持UART透传，简单易用；⚫内置32.768kHz时钟晶体振荡器；⚫支持全球免许可ISM2.4GHz频段；⚫内置低功耗8051内核处理；⚫丰富的资源，256KB FLASH，8KB RAM；⚫支持2.0V~3.6V/USB供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40~85°C长时间使用；⚫板载PCB天线，自带天线无需再外接天线。
1.3应用场景⚫智能家居以及工业传感器等；⚫安防系统、定位系统；⚫无线遥控，无人机；⚫无线游戏遥控器；⚫医疗保健产品；⚫无线语音，无线耳机；⚫汽车行业应用。
第二章规格参数2.1极限参数2.2工作参数第三章械尺寸与引脚定义⚫关于模块的引脚定义、软件驱动及通信协议详见TI官方《CC2531Datasheet》。
第四章使用方法4.1.烧录程序模块内置8051单片机，程序下载可使用CC Debugger4.2.TI Packet Sniffer出厂固件支持TI Packet Sniffer抓包软件到手即可进行抓包测试，使用Packet Sniffer可以快速进行协议分析。
亿佰特WiFi模块选型指南及WiFi模块物联网应用案例成都亿百特电子科技有限公司WiFi类模组分别采用UART 、SDIO、USB三种不同接口，内置IEEE802.11协议栈以及 TCP/IP 协议栈，能够实现用户串口数据到无线网络之间的转换。
1.模组分类选型指导说明1.1 E103系列模组选型指导1.1.1 E103系列模组双频模组E103系列双频模组芯片方案分别采用TI第三代Wi-Fi芯片CC3235S和瑞昱半导体的RTL8811CU-CU-CG而进行研发。
符合IEEE802.11 a/b/g/n标准和IEEE 802.11b/g/n/ac标准，具有丰富的接口和强大的处理器，可为高吞吐量性能的集成无线WLAN设备提供了一种E103-W06 E103-RTL8811CU1.1.2 E103系列WiFi+蓝牙双模模组E103系列WiFi+蓝牙双模模组内置方案较为多元化，因此符合的标准协议也较为丰富，目前拥有蓝牙 5.4/5.2/5.1/5.0+WiFi6/WiFi4等不同标准协议规范类产品，且工作在1.1.3 E103系列超低功耗WiFi模组E103系列低功耗WiFi模组工作在2.4~2.4835GHz 频段，符合IEEE 802.11b/g/n协议标准。
模块集成了透传功能，即拿即用，支持串口 AT 指令集用户通过串口即可使用网络访问的功能，广泛应用于穿戴设备、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、1.1.4 E103系列WiFi路由模组E103系列WiFi路由模组目前拥有两款产品，分别为E103-W20（7688）和 E103-W20（7628）。
该类模块是基于联发科 MT7688AN及 MT7628AN为核心的低成本低功耗的物联网模块。
模块引出了 MT7688AN /MT7628AN的所有接口，支持 OpenWrt 操作系统及自定义开发，具有丰富的接口和强大的处理器，可以广泛的应用于智能设备或云服务应用等，并可以自由进行1.1.5 E103系列通用型模组E103系列通用型模组不仅具有丰富的外设接口，还拥有强大的神经网络运算能力和信号处理能力，成本低，且适用于AloT 领域的多种应用场景，例如唤醒词检测和语音命令识别、E103-RTL8189 E103-W05 E103-W01-IPX E103-W01 E103-W101.1.6 E103系列WiFi mesh模组在 EBYTE 的方案中，我们公司支持WIFI Mesh支持有路由组网和无路由组网的模块为E103-W07，E103-W07是一套建立在Wi-Fi协议之上的网络协议。

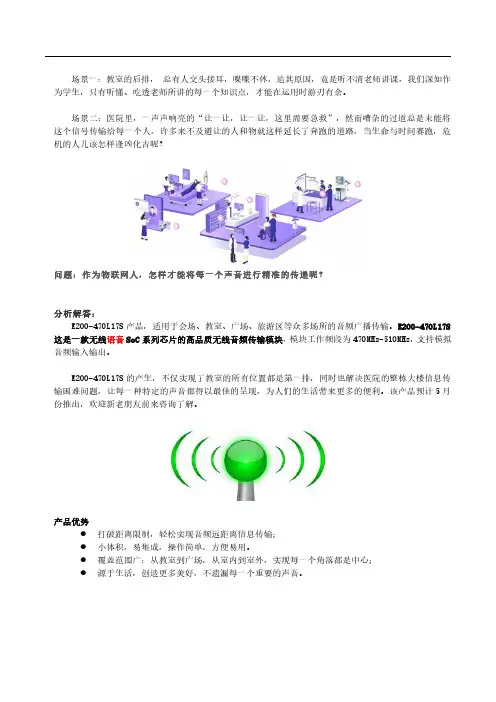

场景一：教室的后排，总有人交头接耳，喋喋不休，追其原因，竟是听不清老师讲课，我们深知作为学生，只有听懂、吃透老师所讲的每一个知识点，才能在运用时游刃有余。
场景二：医院里，一声声响亮的“让一让，让一让，这里需要急救”，然而嘈杂的过道总是未能将这个信号传输给每一个人，许多来不及避让的人和物就这样延长了奔跑的道路，当生命与时间赛跑，危机的人儿该怎样逢凶化吉呢？
问题：作为物联网人，怎样才能将每一个声音进行精准的传递呢？
分析解答：
E200-470L17S产品，适用于会场、教室、广场、旅游区等众多场所的音频广播传输。
E200-470L17S 这是一款无线语音SoC系列芯片的高品质无线音频传输模块，模块工作频段为470MHz-510MHz，支持模拟音频输入输出。
E200-470L17S的产生，不仅实现了教室的所有位置都是第一排，同时也解决医院的整栋大楼信息传输困难问题，让每一种特定的声音都得以最佳的呈现，为人们的生活带来更多的便利。
该产品预计5月份推出，欢迎新老朋友前来咨询了解。
产品优势
●打破距离限制，轻松实现音频远距离信息传输；
●小体积，易集成，操作简单，方便易用。
●覆盖范围广：从教室到广场，从室内到室外，实现每一个角落都是中心；
●源于生活，创造更多美好，不遗漏每一个重要的声音。
产品概述E104-BT02是一款超高性价比的1mW（0dBm）串口转BLE模块，使用PCB天线。
工作在2.4GHz频段。
模块可使用串口收发蓝牙数据，降低了蓝牙应用的门槛。
E104-BT02模块是基于Dialog公司的DA14580芯片研发，模块集成了透传功能、主从一体，即拿即用。
支持串口指令配置模块参数和功能，广泛应用于穿戴设备、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网等领域，模块具有稳定性高和超低的睡眠功耗，从机模式最低工作电流2uA以下（开启广播功能），可实现纽扣单电池供电。
数据传输稳定高效，从机模式下，支持波特率最大19200bps的数据连传功能，是一款名副其实的数据透传模块。
E104-BT02模块支持BluetoothV4.2标准，简单配置后可与符合蓝牙4.2协议的主机建立蓝牙连接，实现串口数据透传。
模块支持主从角色配置，支持主从模块点对点连接实现数据快速透传功能。
最大限度减少开发者的工作和项目开发时间。
目录产品概述 (3)1.产品特点62.典型应用： (6)3.技术参数74.机械特性85.功能简述95.1.封装95.2.推荐连线图95.3.工作模式95.4.数据有效指示 (10)5.5.角色切换105.6.MAC地址绑定 (10)5.7.串口连传105.8.蓝牙包长配置 (10)5.9.UUID配置115.10.蓝牙嗅探115.11.B EACON数据可切换 (11)5.12.空中配置126.操作指令126.1.模块复位指令 (13)6.2.恢复出厂模式 (13)6.3.串口波特率配置指令 (13)6.4.读串口波特率指令 (13)6.5.串口停止位配置指令 (14)6.6.读串口停止位指令 (14)6.7.串口校验位配置指令 (14)6.8.读串口校验类型 (14)6.9.开启广播指令 (14)6.10.停止广播指令 (14)6.11.查询广播状态 (14)6.12.设置普通广播数据 (15)6.13.设置IB EACON广播数据 (15)6.14.设置固定广播数据 (15)6.15.设备名设置156.16.读设备名156.17.设置厂商名156.18.读厂商名156.19.设置软件版本号 (16)6.20.读软件版本号 (16)6.21.设置硬件版本号 (16)6.22.读硬件版本号 (16)6.23.设置模块SN号 (16)6.24.读模块SN号 (16)6.25.设置S YSTEM ID (16)6.26.查询S YSTEM ID (17)6.27.设置模块编号 (17)6.28.查询模块编号 (17)6.29.设置广播间隙 (17)6.30.读广播间隙176.31.设置最大连接间隙 (17)6.32.读最大连接间隙 (17)6.33.设置最小连接间隙 (18)6.34.读最小连接间隙 (18)6.35.设置连接超时 (18)6.36.读连接超时186.37.断开当前连接 (18)6.38.查询蓝牙连接状态 (18)6.39.查询本地MAC地址 (18)6.40.查询已连接设备MAC地址 (19)6.41.设置绑定连接的MAC地址 (19)6.42.读设定的绑定MAC地址 (19)6.43.关闭MAC地址过滤 (19)6.44.开启模式反馈 (19)6.45.关闭模式反馈 (19)6.46.启动扫描196.47.停止扫描206.48.读扫描状态206.49.设置扫描间隙 (20)6.50.查询扫描间隙 (20)6.51.设置扫描窗口时间 (20)6.52.查询扫描窗口时间 (20)6.53.开启嗅探功能 (20)6.54.关闭嗅探功能 (21)6.55.读取当前RSSI值 (21)6.56.打开128BIT UUID显示 (21)6.57.关闭128BIT UUID显示 (21)6.58.设置服务名UUID (21)6.59.设置RXUUID (21)6.60.设置TXUUID216.61.设置MTU长度 (22)6.62.查询MTU长度 (22)6.63.查询设备角色 (22)6.64.串口唤醒开226.65.串口唤醒关226.66.开启数据输出指示 (22)6.67.关闭数据输出指示 (22)6.68.进入休眠后关闭蓝牙连接 (23)6.69.进入休眠后保持蓝牙连接 (23)6.70.空中配置密码认证 (23)6.71.空中配置密码更新 (23)7.UUID说明 (23)8.快速使用239.生产指导2710.常见问题2811.重要声明2812.关于我们错误!未定义书签。

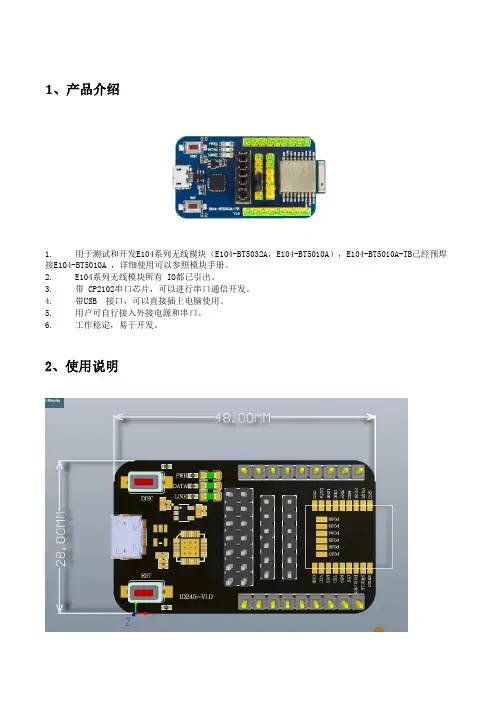

1、产品介绍
1. 用于测试和开发E104系列无线模块（E104-BT5032A，E104-BT5010A），E104-BT5010A-TB已经预焊接E104-BT5010A ，详细使用可以参照模块手册。
2. E104系列无线模块所有 IO都已引出。
3. 带 CP2102串口芯片，可以进行串口通信开发。
4. 带USB 接口，可以直接插上电脑使用。
5. 用户可自行接入外接电源和串口。
6. 工作稳定，易于开发。
2、使用说明
序号说明：
具体功能请参考模块手册使用。
3、驱动安装
采用 CP2102 芯片作为串口，请自行下载使用我司提供的驱动软件；安装完毕后可在设备管理器中识别出串口号。
4、技术支持
开发过程中，请积极联系我司技术支持，我们只对我司模块进行支持，不含单片机基本用法问。

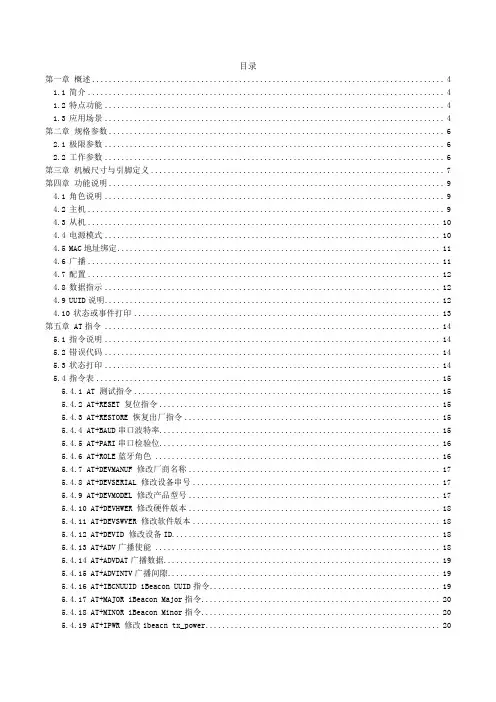

目录第一章概述 (4)1.1简介 (4)1.2特点功能 (4)1.3应用场景 (4)第二章规格参数 (6)2.1极限参数 (6)2.2工作参数 (6)第三章机械尺寸与引脚定义 (7)第四章功能说明 (9)4.1角色说明 (9)4.2主机 (9)4.3从机 (10)4.4电源模式 (10)4.5MAC地址绑定 (11)4.6广播 (11)4.7配置 (12)4.8数据指示 (12)4.9UUID说明 (12)4.10状态或事件打印 (13)第五章 AT指令 (14)5.1指令说明 (14)5.2错误代码 (14)5.3状态打印 (14)5.4指令表 (15)5.4.1 AT 测试指令 (15)5.4.2 AT+RESET 复位指令 (15)5.4.3 AT+RESTORE 恢复出厂指令 (15)5.4.4 AT+BAUD串口波特率 (15)5.4.5 AT+PARI串口检验位 (16)5.4.6 AT+ROLE蓝牙角色 (16)5.4.7 AT+DEVMANUF 修改厂商名称 (17)5.4.8 AT+DEVSERIAL 修改设备串号 (17)5.4.9 AT+DEVMODEL 修改产品型号 (17)5.4.10 AT+DEVHWER 修改硬件版本 (18)5.4.11 AT+DEVSWVER 修改软件版本 (18)5.4.12 AT+DEVID 修改设备ID (18)5.4.13 AT+ADV广播使能 (18)5.4.14 AT+ADVDAT广播数据 (19)5.4.15 AT+ADVINTV广播间隙 (19)5.4.16 AT+IBCNUUID iBeacon UUID指令 (19)5.4.17 AT+MAJOR iBeacon Major指令 (20)5.4.18 AT+MINOR iBeacon Minor指令 (20)5.4.19 AT+IPWR 修改ibeacn tx_power (20)5.4.20 AT+NAME广播设备名 (21)5.4.21 AT+CONPARAMS 连接间隙配置 (21)5.4.22 AT+DISCON断开连接指令 (21)5.4.23 AT+DATDLY数据输出延迟 (22)5.4.24 AT+MAC本地MAC地址 (22)5.4.25 AT+PEERMAC连接设备MAC (22)5.4.26 AT+BOND绑定使能 (23)5.4.27 AT+BONDMAC添加绑定MAC地址 (23)5.4.28 AT+BONDDEL 删除绑定指定的MAC地址 (23)5.4.29 AT+SCAN广播扫描 (24)5.4.30 AT+SCANINTV扫描间隙 (24)5.4.31 AT+SCANWND扫描窗口 (24)5.4.32 AT+AUTOCONN 自动连接 (25)5.4.33 AT+CONN 指定连接 (25)5.4.34 AT+UUIDSVR128设置服务128bit UUID (25)5.4.35 AT+UUIDSVR蓝牙服务UUID (26)5.4.36 AT+UUIDCHARA1 SLAVE CHANNEL 特征UUID (26)5.4.37 AT+UUIDCHARA2 MAST CHANNEL特征UUID指令 (26)5.4.38 AT+VER 查询软件版本号 (26)5.4.39 AT+AUTH 空中配置认证密码 (27)5.4.40 AT+UPAUTH 修改空中认证密码 (27)5.4.41 AT+PWR 发射功率 (27)5.4.42 AT+ONSLEEP上电睡眠 (28)5.4.43 AT+DISCSLEEP连接断开后进入睡眠 (28)5.4.44 AT+SLEEP 立即进入睡眠指令 (28)5.4.45 AT+LOGMSG运行状态输出 (28)第六章快速使用 (30)6.1配置模式快速使用指南 (30)6.1.1 串口配置 (30)6.1.2 空中配置 (30)6.2数据传输 (32)6.2.1 数据透传 (32)第七章硬件设计 (34)第八章常见问题 (35)8.1传输距离不理想 (35)8.2模块易损坏 (35)8.3误码率太高 (35)第九章焊接作业指导 (36)9.1回流焊温度 (36)9.2回流焊曲线图 (37)第十章相关型号 (38)第十一章批量包装方式 (39)修订历史 (40)关于我们 (40)第一章概述1.1简介E104-BT5010A是一款基于蓝牙协议5.0版本的串口转BLE蓝牙主从一体模块，体积小、功耗低，工作在2.4GHz频段。
E104-BT52/E104-BT52X产品规格书DA14531BLE5.0低功耗贴片型蓝牙转串口模块目录第一章概述 (3)1.1简介 (3)1.3应用场景 (4)第二章规格参数 (4)2.1极限参数 (4)2.2工作参数 (4)第三章机械尺寸与引脚定义 (6)第四章基本应用 (8)4.1推荐电路 (8)第五章功能说明 (9)5.1角色说明 (9)5.2电源模式 (10)5.3数据传输模式 (10)5.4MAC地址绑定 (11)5.5广播 (11)5.6配置 (12)5.7数据指示 (12)5.8UUID说明 (13)5.9状态或事件打印 (13)第六章AT指令 (14)6.1指令说明 (14)6.2错误代码 (14)6.3状态打印 (14)6.4指令表 (14)第七章快速使用 (28)7.1配置模式快速使用指南 (28)7.2数据传输 (30)第八章常见问题 (32)8.1传输距离不理想 (32)8.2模块易损坏 (32)8.3误码率太高 (33)第九章焊接作业指导 (34)9.1回流焊温度 (34)9.2回流焊曲线图 (34)第十章相关型号 (35)第十一章批量包装方式 (36)修订历史 (37)关于我们 (37)第一章概述1.1简介E104-BT52/E104-BT52X是一款基于蓝牙协议5.0版本的串口转BLE蓝牙主从一体模块，体积小、功耗低，工作在2.4GHz 频段。
E104-BT52/E104-BT52X模块是成都亿佰特电子科技有限公司基于dialog的DA14531芯片研发，该模块使用通用的AT指令设置参数，操作简单快捷。
模块仅支持蓝牙主机、从机和观察者模式，模块在功能上支持低功耗广播、数据透传、空中配置。
模块可广泛应用于智能穿戴、家庭自动化、家庭安防、个人保健、智能家电、配饰与遥控器、汽车、照明、工业互联网、智能数据采集、智能控制等领域。
最大支持波特率460800bps的数据传输。
目录第一章概述 (2)1.1产品简介 (2)1.2特点功能 (2)1.3应用场景 (2)第二章规格参数 (2)2.1极限参数 (2)2.2工作参数 (3)第三章机械尺寸与引脚定义 (4)第四章快速使用 (5)4.1快速使用指南 (5)4.2空中配置 (6)4.3数据传输 (8)4.2.1 SPP数据透传 (8)4.2.2 BLE数据透传 (9)4.4其他 (11)第五章功能说明 (11)5.1配置 (11)5.2MAC地址绑定 (11)5.3状态或事件打印 (11)5.4经典蓝牙配对 (11)5.5UUID说明 (12)5.6打包机制 (12)第六章 AT指令 (12)第七章硬件设计 (24)第八章常见问题 (25)9.1传输距离不理想 (25)9.2 模块易损坏 (25)9.3误码率太高 (25)第九章焊接作业指导 (26)9.1回流焊温度 (26)9.2回流焊曲线图 (26)第十章批量包装方式 (27)修订历史 (27)关于我们 (27)第一章概述1.1 产品简介E104-BT40模块是一款基于蓝牙4.2+3.0版本的串口转双模蓝牙从机模块，即低功耗蓝牙BLE与经典蓝牙SPP Profile,可在BLE与经典蓝牙之间自由切换，工作在2.4GHz频段。
E104-BT40模块使用通用AT指令设置参数，操作简单快捷。
模块仅支持蓝牙从机角色，通过该模块可以使传统的低端串口设备或者MCU控制的设备进行无线数据传输。
是一款低成本，简单，可靠的数据传输模块。
1.2 特点功能●支持蓝牙Bluetooth Specification V4.2 +3.0协议；●支持AT指令配置；●支持BLE；●支持SPP 3.0；●GPIO输入/输出；●2路PWM输出●串口缓存249字节●有效通讯距离 30米以上●支持全球免许可ISM 2.4GHz频段；●支持1~2Mbps空中速率；●自带PCB板载天线，无需外接天线。
1.3 应用场景●蓝牙无线数据传输●无线抄表无线传感●智能家居、工业控制●工业遥控、遥测●智能楼宇、智能建筑●自动化数据采集●健康传感器●汽车检测设备●智能机器人第二章规格参数2.1 极限参数2.2 工作参数第三章机械尺寸与引脚定义①用户可配置输出IO默认输出低电平，设置后，下次上电后依然按照设置的参数输出电平；②PWM默认关闭，设置后，下次上电后依然按照设置的参数输出PWM；③MODE引脚切换模式仅在建立连接后有效第四章快速使用调试/测试推荐软件：●PC端串口工具-SSCOM.exe或者AccessPort●手机端ble调试APP BLE-nRF connect 经典蓝牙-蓝牙串口助手4.1快速使用指南●模块未连接时均为AT指令模式，建立连接时，模块进入透传模式，可通过拉低MODE引脚进入AT指令模式，拉高MODE引脚返回透传模式。

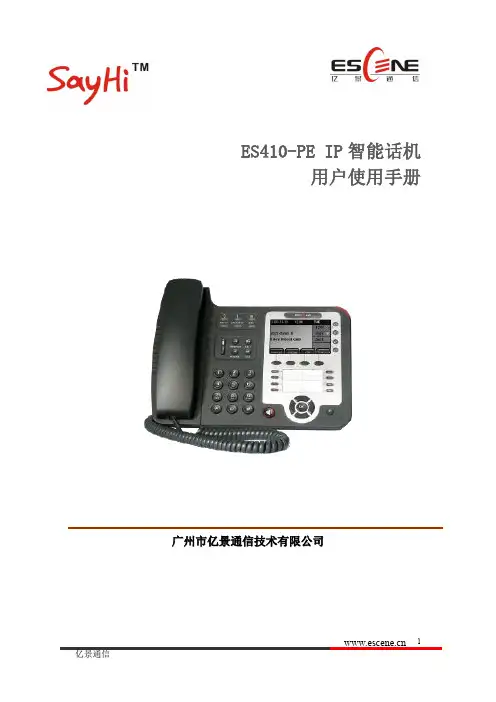

ES410-PE IP智能话机用户使用手册广州市亿景通信技术有限公司目录1.入门 (5)1.1.概述 (5)1.2.产品特点 (5)1.3.产品外观 (5)2.连接话机 (6)3.话机概览 (9)3.1.话机按键和硬件 (9)3.2.话机屏幕功能 (12)3.3.话机菜单功能框架 (13)4.网络接入方式设置 (15)4.1.静态IP接入 (15)4.2.PPPOE接入 (15)4.3.DHCP接入 (15)5.基本功能应用 (16)5.1.SIP账号的设置 (16)5.2.发出呼叫 (17)5.2.1.简单呼叫 (17)5.2.2.重拨 (18)5.2.3.呼叫记录拨号 (18)5.2.4.电话本拨号 (18)5.2.5.多线路拨号 (19)5.2.6.热线拨号 (19)5.3.应答呼叫 (19)5.3.1.手柄/免提/耳麦应答 (19)5.3.2.多线路应答 (20)5.3.3.自动应答 (20)5.4.终止呼叫 (20)5.5.保持与恢复呼叫 (21)5.6.转移呼叫 (21)5.6.1.后转及盲转 (21)5.6.2.呼叫前转 (22)5.7.闭音的使用 (23)5.8.免打扰的使用 (23)5.9.三方会议 (24)5.10.语音信箱 (24)6.高级功能应用 (25)6.1.电话本的使用 (25)6.1.1.企业通讯录 (25)6.1.2.个人通讯录 (25)6.1.3.LDAP (28)6.1.4.黑名单 (29)6.1.5.模糊查找功能 (30)6.3.Peer-to-Peer模式 (30)7.话机键盘设置 (31)7.1.话机菜单语言设置 (31)7.2.短信息功能 (32)7.3.时间及夏令时功能 (32)7.4.自定义铃声及音量 (33)7.5.话机键盘无法设置项 (33)8.话机WEB设置 (35)8.1.网络 (35)N网口配置 (35)8.1.2.PC网口配置 (37)8.1.2.1.网桥模式 (37)8.1.2.2.路由模式 (37)8.2.账号及服务器配置 (37)8.2.1.SIP相关 (39)8.2.2.呼叫相关 (39)8.2.3.加密配置 (40)8.3.可编程键 (40)8.4.扩展台 (41)8.5.声音调节 (42)8.6.通讯录 (44)8.6.1.组管理 (44)8.6.2.电话本 (45)8.6.3.LDAP (46)8.6.4.LDAP配置属性介绍 (46)8.6.5.黑名单 (48)8.6.6.企业通信录 (49)8.7.高级配置 (50)8.7.1.系统参数 (50)8.7.2.VLAN配置 (53)8.7.3.VPN配置 (53)8.7.4.BLF设置 (54)8.7.5.证书管理 (55)8.7.6.拨号规则配置 (55)8.7.7.全局的服务器 (56)8.8.话机维护 (57)8.8.1.调试级别 (57)8.8.2.密码修改 (57)8.8.3.恢复出厂配置 (58)8.8.4.自动升级 (58)8.8.5.TR069 (60)8.8.6.FTP升级 (61)8.8.7.TFTP升级 (62)8.8.9.重启 (62)8.9.话机状态 (63)8.10.系统信息 (64)8.11.页面语言设置 (64)9.话机故障排除 (65)9.1.诊断模式 (65)1.入门1.1.概述ES410PE是SayHi系列中大屏商务型IP话机，时尚和科技的外观、优异的语音质量、强大的功能，支持多条线路注册，可同时管理多个通话。
目录功能特点 (2)第一章产品概述 (3)1.1产品简介31.2电台系统参数31.3接口描述51.4引脚定义5第二章快速入门 (8)2.1硬件准备82.2数据传输测试9第三章AT指令 (18)第四章注意事项 (30)第五章重要声明....................................................................................................................错误！未定义书签。
修订历史..................................................................................................................................错误！未定义书签。
关于我们..................................................................................................................................错误！未定义书签。
E840-DTU(4G-02E）是为实现串口设备与网络服务器,通过网络相互传输数据而开发的产品，该产品是一款带分集接收功能的LTE-FDD/WCDMA/GSM无线通信数传电台，支持LTE-FDD，DC-HSDPA，HSPA+，HSDPA，HSUPA,WCDMA,EDGE和GPRS网络数据连接，通过简单的AT指令进行设置，即可轻松使用本产品实现串口到网络的双向数据透明传输。
本章是针对E840-DTU(4G-02E）产品的快速入门介绍，搭建最简易的硬件环境测试E840-DTU(4G-02E）的网络传输功能，即实现串口设备（这里指电脑）到网络服务器的数据双向透传。
功能特点●能够满足几乎所有M2M应用需求；●支持数据透明传输，支持TCP、UDP网络协议，支持心跳包、注册包功能；●支持230400串口波特率及以下，设备到网络服务器的双向连传；●支持串口超大缓存功能，与服务器未建立连接前串口数据可缓存到本地；●支持短信收发、短信远程查询/配置设备参数；●支持多路Socket链路同时收发；●支持Modbus RTU与Modbus TCP自动相互转换；●最大下行速率150Mbps，最大上行速率50Mbps；●支持MQTT协议，设备可以接入阿里云、oneNET、百度云、支持标准MQTT协议的所有物联网平台；●支持网络AT指令，可以通过网络，远程配置设备。
目录功能特点 (3)1.快速入门 (3)1.1.各端口接线方式 (3)1.1.1.输入端连接方式 (3)1.1.2.输出端连接方式 (4)1.1.3.RS485端连接方式 (4)1.2.跟随功能入门 (5)1.3.控制采集功能入门 (6)2.产品简介 (7)2.1.基本参数7 2.2.尺寸、接口描述 (8)2.3.复位按键说明 (10)2.4.指示灯说明 (10)2.5.拨码开关说明 (10)3.配置模式 (10)4.跟随模式 (11)4.1.无线响应速度 (11)4.2.无线信道114.3.重发次数125.采集模式 (13)5.1.继电器一直保持 (13)5.2.继电器保持设定时间 (13)6.MODBUS (13)6.1.默认出厂设置 (13)6.2.M ODBUS地址表 (13)7.重要声明 (16)功能特点⚫支持2路干接点开关量输入；⚫支持2路继电器输出；⚫433MHz无线数据远程传输；⚫数字量跟随、控制以及采集等功能；⚫支持4种工作模式：无线控制采集、无线跟随发射模式、无线跟随接收模式、配置模式，通过拨码开关选择；⚫采用Modbus RTU协议数据处理；⚫Reset轻触复位按键，无线控制采集模式下长按5s，Modbus地址恢复默认地址01；⚫内置看门狗，具有高度的可靠性；⚫3个双色指示灯显示工作状态；⚫电源具有良好的过流、过压、防反接等功能。
1.快速入门本章是针对E830-DTU(2R2-433L)系列产品的快速入门介绍，建议用户系统的阅读本章并按照指示操作一遍，将会对模块产品有一个系统的认识，用户也可以根据需要选择你感兴趣的章节阅读。
针对特定的细节和说明，请参考后续章节。
1.1.各端口接线方式1.1.1.输入端连接方式1.1.2.输出端连接方式1.1.3.RS485端连接方式在RS485通信中应注意A,B线匹配，如果发现通信不正常需在A,B线间加120R匹配电阻。
1.2.跟随功能入门准备好两个E830-DTU(2R2-433L)分别标号为设备A和设备B，确保其参数相同（出厂默认参数即可），将设备A配置为发射端，设备B配置为接收端，改变模式后需重新上电生效。
E35-TTL-100用户手册v4.5.一．模块介绍 (2)1.1 特点简介 (2)1.2 电气参数 (3)1.3 系列产品 (3)1.4 常见问题 (3).二．功能简述 (4)2.1 引脚定义 (4)2.2 连接单片机 (5)2.3 模块复位 (5)2.4 AUX详解 (5).三．工作模式 (6)3.1 模式切换 (7)3.2 一般模式（模式0） (7)3.3 唤醒模式（模式1） (7)3.4 省电模式（模式2） (8)3.5 休眠模式（模式3） (8)3.6 快速通信测试 (8).四．指令格式 (9)4.1 出厂默认参数 (9)4.2 工作参数读取 (9)4.3 版本号读取 (9)4.4 复位指令 (9)4.5 参数设置指令 (9).五．参数配置 (11).六．关于我们 (12)1.1E35-TTL-100是一款490M直插型无线串口模块（UART），Array半双工，收发一体，透明传输方式，发射功率100mW，工作在475~500.5MHz抄表频段（默认490MHz），TTL 电平输出，兼容3.3V 与5V 的IO 口电压，具有空中唤醒功能（超低功耗）。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
1.3 系列产品E35-TTL-1001.4 常见问题E35-TTL-100. 2.12.22.3 模块复位E35-TTL-1002.4 AUX 详解E35-TTL-100 AUX 用于无线收发缓冲指示和自检指示。
它指示模块是否有数据尚未通过无线发射出去，或已经收到无线数据是否尚未通过串口全部发出，或模块正在初始化自检过程中。
工业级无线数传电台E610-DTU20/30dBm用户使用说明书目录免责申明和版权公告 (3)一、产品介绍 (4)1.1产品简介 (4)1.2功能特点 (4)二、快速入门 (5)三、安装尺寸 (7)3.1各部说明 (7)3.2安装尺寸 (8)四、接口定义 (8)4.1电源接口说明 (8)4.2RS232接口定义 (9)4.3RS485接口定义 (9)五、技术指标 (9)5.1型号规格 (9)5.2通用规格参数 (10)5.3频率范围及信道数 (10)5.4发射功率等级 (10)5.5空中速率 (11)5.6电流参数 (11)5.7收发长度及分包方式 (11)六、工作模式 (12)6.1连续传输模式（模式0） (12)6.2一般传输模式（模式1） (13)6.3用户配置模式（模式2） (13)6.4保留模式（模式3） (14)七、寄存器读写控制 (14)7.1指令格式 (14)7.2寄存器描述 (15)7.3出厂默认参数 (17)八、中继组网模式使用 (17)九、对电台进行编程 (19)9.1示意图 (19)9.2配置软件详解 (20)十、固件升级 (21)十一、在测试及实际应用中的连接示意图 (21)十二、相关产品 (22)十三、实际应用领域 (23)十四、使用注意事项 (23)十五、修订历史 (24)免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。
文中所得测试数据均为亿佰特实验室测试所得，实际结果可能略有差异。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
E64系列用户手册v1.4.一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接单片机 (5)2.3模块复位 (5)2.4AUX详解 (5).三．工作模式 (7)3.1主机模式（模式0） (7)3.2从机发送模式（模式1） (7)3.3从机接收模式（模式2） (7)3.4休眠模式（模式3） (7)3.5快速通信测试 (8).四．指令格式 (8)4.1出厂默认参数 (8)4.2工作参数读取 (9)4.3版本号读取 (9)4.4复位指令 (9)4.5参数设置指令 (9).五．参数配置 (11).六．通信协议 (13)6.1协议概述 (13)6.2协议结构 (13)6.3指令详细实例 (14).七．关于我们 (16).1.1E64系列适用于低功耗一主多从式星形网络。
其最大的特点是支持多达31个从机数据同时发往主机，且支持从机WOR工作模式，最低接收功耗约30uA。
主从机之间通过严格的数据校验和自动重传机制，保证数据可靠性和正确性。
E64系列模块支持主机模式和从机模式。
在主机模式下，模块监听和接收多个从机的数据。
在从机模式下，用户可以设置模块工作在WOR模式或发送模式。
WOR模式允许主机发起数据唤醒从机，而发送模式仅仅允许从机主动发起数据到主机。
E64系列模块最大发射功率100mW，采用命令传输方式，工作在425-451.3MHz。
模块采用UART串口与用户MCU通信，TTL电平兼容3.3V和5V的IO电压。
其供电范围是2.1V-5.5VDC。
1.21.3系列产品E64系列1.4常见问题E64系列.2.12.22.3模块复位E64系列2.4AUX 详解E64系列AUX 用于模块状态和自检指示。
它指示模块当前是否有数据正在进行发送交互。
AUX 有效包含三种情况，模块自检、模块正在与目标设备交互通信和模块即将有数据输出。
产品概述E07系列基于CC1101的体积极小、插件型的433MHz无线模块，发射功率10mW，SPI接口，收发一体，SMA外螺纹内孔射频接口，它工作在ISM频段，支持开发低功耗，目前已经多种场景中广泛应用。
该模块目前已经稳定量产，并适用于多种应用场景（特别是酒店电子门锁）。
E07系列采用美国德州仪器TI公司原装进口的CC1101射频芯片设计开发，全进口工业级元器件，全无铅工艺，自带定位孔，性能稳定，绕射性强，硬件的专业设计使模块体积小，便于各种嵌入开发。
目录产品概述 (1)目录 (2)1.技术参数 (3)1.1.通用参数31.2.电气参数31.2.1.发射电流 (3)1.2.2.接收电流 (3)1.2.3.关断电流 (3)1.2.4.供电电压 (4)1.2.5.通信电平 (4)1.3.射频参数41.3.1.发射功率 (4)1.3.2.接收灵敏度 (4)1.3.3.推荐工作频率 (4)1.4.距离测试52.机械特性 (5)2.1.E07-M1101S/E07-868MS10/E07-915MS1052.2.E07-M1101D-TH/E07-M1101D-SMA63.生产指导 (7)3.1.回流焊温度73.2.回流焊曲线图74.常见问题 (7)4.1.通信距离很近74.2.模块易损坏85.重要声明 (8)6.关于我们 (8)1.技术参数1.1.通用参数1010101010 1.2.电气参数1.2.1.发射电流1.2.2.接收电流1.2.3.关断电流1.2.4.供电电压1.2.5.通信电平1.3.射频参数1.3.1.发射功率1.3.2.接收灵敏度1.3.3.推荐工作频率1.4.距离测试2.机械特性2.1.E07-M1101S/E07-868MS10/E07-915MS102.2.E07-M1101D-TH/E07-M1101D-SMA3.生产指导3.1.回流焊温度●预热区：最大升温为2.5℃/s；●保温区：温度150~190℃，时间为60~90s，最大升温为2.5℃/s；●回流区：最高温度为235~245℃，217℃以上时间为40~80s；●冷却区：最大降温为4℃/s。
目录
1、概述 (2)
1.1简介 (2)
1.2特点功能 (2)
1.3应用场景 (2)
2、规格参数 (2)
2.1电器性能参数 (2)
2.2机械尺寸与引脚定义 (3)
3、快速使用 (5)
4、硬件电路设计及要求 (5)
4.1 硬件设计要求 (5)
4.2推荐应用电路 (5)
5、常见问题 (5)
5.1传输距离不理想 (5)
5.2模块易损坏 (6)
6、焊接作业指导 (6)
6.1回流焊温度 (6)
6.2回流焊曲线图 (7)
7、相关型号 (7)
8、免责声明 (7)
9、修订历史 (8)
10、关于我们 (8)
1、概述
1.1简介
E104-BT30是我司推出的一款专为音频蓝牙传输的多功能、高性价比模块。
主控采用 CSR 的CSRA64215芯片为模块提供了高品质的音质和兼容性，蓝牙模块采用免驱动方式，用户只需要把模块接入应用产品中，就可以快速的实现高品质的蓝牙音频传输，享受无线音乐的乐趣。
并且模块支持APTX,APTXLL,ACC等高品质音效。
1.2特点功能
●蓝牙V4.2+EDR标准规范
●支持TWS
●自动重连
●MIC输入
●APTX、ACC、Aptx Low latency
●AVRCP 1.5、A2DP 1.3 、HFP 1.5
●CSR 最新的第六代CVC语音增强技术实行降噪及回音消除
●PCB板载天线，空旷最大通讯距离50米
●电池电量显示
1.3应用场景
●高品质无线立体声耳机；
●高保真音箱、音响；
●蓝牙汽车影音；
●蓝牙免提通话；
2、规格参数
2.1电器性能参数
2.2机械尺寸与引脚定义
3、快速使用
此快速使用需要搭配我司的测试底板。
使用介绍
供电选择：
此电路上的跳线帽用来选择供电方式，根据用户供电方式选择
开机：
按下S1自锁开关，然后LED0(绿色)闪烁，两秒后LED0与LED2(蓝色)交替闪烁，此时手机上即可搜索到名为E104-BT30 V1.0的蓝牙，连接上即可
AUX_OUT输出电：
将3.5mm耳机接入此处即可
功放电路：
若用户有3W的扬声器，直接接入功放电路的两个端子即可
按键控制电路：
PLAY : 为音乐播放、暂停按键，有以下状态。
连接手机时，PLAY按键短按，即可播放音乐、暂停播放。
连接手机时，长按，断开当前连接，进入可发现状态，此时LED1（红色）会闪烁一下。
连接手机时，当有来电时，短按PLAY按键则接听电话。
V- : 此按键为音量减，按键有长按短按之分，长按可持续减小音量，短按减小一点
V+ : 此按键为音量加，按键有长按短按之分，长按可持续增加音量，短按增加一点
注：以上两个音量按键，默认不可同步控制手机音量，若需要同步控制手机音量，需要在手机的开发者模式
中打开“音量同步控制”，开启后请清除手机配对后再次连接，即可
PREV: 此按键为上一曲按键，可控制手机播放上一首音乐
NEXT: 此按键为下一曲按键，可控制手机播放下一首音乐、
H : 开关机电路
若是当前处于关机，按起后再次按下则开机，若是处于开机状态，按起后再按下则关机
开机， MFB的指示灯（绿色）常亮。
关机， MFB的指示灯（绿色）熄灭。
TWS功能使用：
需要两个模块。
TWS是指开启多连接模式，也称之为“对箱”，可配置两个音箱为主机和从机，主机进入发起连接模式，从机进入
等待连接模式，
进入TWS主机：PLAY按键+ PREV按键，两个按键同时按下2秒后蓝色灯快速闪烁
进入从机模式：PLAY按键+ NEXT按键，两个按键同时按下2秒后蓝色灯快速闪烁
当有主机和从机之后，等待双方连接上（时长约10s左右）。
然后主机长按 PALY按键后，手机连接主机，即可正
常使用TWS。
结束TWS已连接： PREV与NEXT同时按下约两秒，结束TWS已连接模式。
4、硬件电路设计及要求
4.1 硬件设计要求
●VREGENABLE（MFB）不可以直接上拉电阻到VBAT，VREGENABLE（MFB）控制蓝牙芯片的开关机，必须等芯片上电完成初始
化后才能进行开机动作，且不可以简单通过电阻电容延时（不稳定）。
相关延时电路可参考官方用户手册推荐电路。
●模块的音频输出和MIC输入均为差分电路，相关的硬件设计可参考我司硬件设计电路。
●模块为PCB天线，布局布线时天线下方切不可进行走线和铺铜，推荐进行镂空处理。
●高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在不得已需要经过模块下方，假设模块焊接在Top Layer，
在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；
●假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以
及接收灵敏度；
●推荐使用USB或电池对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；
●请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；
●请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；
●在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；
●模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；
●假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可
以做适当的隔离与屏蔽；
●假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强
度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；
●模块切不可安装于金属壳内部，将导致传输距离极大削弱。
4.2推荐应用电路
推荐电路参考《推荐电路.pdf》
5、常见问题
5.1传输距离不理想
●当存在直线通信障碍时，通信距离会相应的衰减；
●温度、湿度，同频干扰，会导致通信丢包率提高；
●地面吸收、反射无线电波，靠近地面测试效果较差；
●海水具有极强的吸收无线电波能力，故海边测试效果差；
●模块附近有金属物体，或放置于金属壳内，信号衰减会非常严重；
●室温下电源低压低于推荐值，电压越低发功率越小；
5.2模块易损坏
●请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；
●请检查电源稳定性，电压不能大幅频繁波动；
●请确保安装使用过程防静电操作，高频器件静电敏感性；
●请确保安装使用过程湿度不宜过高，部分元件为湿度敏感器件；
●如果没有特殊需求不建议在过高、过低温度下使用。
6、焊接作业指导
6.1回流焊温度
6.2回流焊曲线图
7、相关型号
8、免责声明
●本手册尽可能在现有资料的基础上做全面详实介绍，本公司对手册内容保留修改的权力，不再另行通知
●本手册仅作为使用指导，手册中所有信息内容不构成任何明示或暗示的担保。
