史上最全的楼宇对讲系统故障解决方案一、楼宇对讲主机按键无作用(1)检查系统电源供电是否正常,所提供的电压、电流能否满足系统要求,正常DC13.4—15V范围内。
电源线太细传输距离远,系统负载过大也会造成拉低电压使主机无法正常工作。
(2)将主机主干线、联网线、视频线拨下,只保留电源线如主机正常则说明主机本身基本正常,请检查其它设备和线路。
(3)测试主机至解码器的各个端口的正常电压和信号,与不正常时的进行比较,采用分段替换方式找出故障点。
二、主机呼不通任何可视门铃分机或呼通断线(1)检查主干线各输出端口信号、电压;(2)检查可视门铃主机编码是否正确是否发生有重码现象,特别注意出厂自动对应码与后面修改码发生的重码现象;(3)检查主干线连接是否正确;(4)线径是否符合系统需求,线材本身有无质量问题;(5)是否有主设备损坏;(6)线路长的或最远处的分机呼通就断线,能呼通但无对讲很明显为供电不足造成。
三、故障排除方法和要点:(1)要排除故障首先要对系统充分了解,例如系统工作电压、电流、信号控制方式.各输出端口作用,设置编程,合理配置数量,传输方式、传输距离、传输环境,设备使用坏境、安装标准,接线工艺及与系统配套使用的设备技术要求;(2)合理的故障排除方法,会大大提高维护效率,一般采取分段、分级、替换、缩小范围方式,将故障范围缩小和确定在某一设备上面,让正常的设备使用,再排除故障。
在排除过程中,重要设备、唯一的设备必须保证是好的,再向外查找,特别要注意的是系统参数设置,故障现象有无规律性,时间性.属全部或是个别;(3)分析要全面,重复出现的故障要找出原因,要有纠正预防措施,维护过程中如有疑问及时咨询,确保系统正常运行。
四、与开锁有关的故障(1)首先要检查开锁信号控制方式,电锁本身的工作方式,供电电压、电流、连线是否正确,所选用的电锁和电源是否能配套使用;(2)检查系统属个别不能开锁或全部不能开锁,整单元不能开锁请检查主干线开锁信号线的电压可分段断开测试直至找到故障点,某层不能开锁请检查该层解码器,可通过替换方式来确定。
史上最全的楼宇对讲系统故障解决方案楼宇对讲系统是现代化建筑中非常重要的通信设备之一,它能够方便、快捷地进行楼宇内部的信息传递和通话。
然而,由于各种原因,楼宇对讲系统也会出现故障。
下面是我整理的一些常见的楼宇对讲系统故障解决方案,供参考:1.无电源或电源故障:如果楼宇对讲系统无法启动或运行,首先检查电源是否连接好。
如果电源连接正常,但系统仍然无法启动,可以尝试更换电源或者检查电源线路是否有故障。
2.声音质量差:如果通话时声音模糊或有杂音,首先检查话筒和耳机是否插入正确,确保接触良好。
如果问题仍然存在,可以检查话筒和耳机是否损坏,如果是,可以更换新的设备。
另外,还可以检查是否有附近的电器设备或电磁干扰源,如果有可以将其远离对讲系统。
3.系统死机:如果楼宇对讲系统无法响应或反应非常缓慢,可能是系统死机。
首先尝试重新启动系统,如果问题仍然存在,可以尝试重置系统。
另外,确保系统软件处于最新版本,如果没有,可以升级软件以修复可能存在的漏洞。
4.行话不通:如果使用楼宇对讲系统进行内部通话时无法连接到目标设备,首先检查对讲设备的网络连接是否正常。
如果网络连接正常,但还是无法进行通话,可以尝试重新配置网络设置。
另外,确保设备的IP地址设置正确,如果需要可以重新设置。
5.外部通话故障:6.锁定故障:楼宇对讲系统通常和门禁系统集成,如果无法进行开锁操作,首先检查门禁设备和对讲设备之间的连接是否正常。
如果连接正常,但仍然无法进行开锁操作,可以尝试重启门禁设备或检查门禁设备的设置是否正确。
7.报警故障:如果楼宇对讲系统的报警功能无法正常使用,首先检查报警设备和对讲设备之间的连接是否正常。
如果连接正常,但仍然无法使用报警功能,可以尝试重置报警设备或检查报警设备的设置是否正确。
总之,楼宇对讲系统故障的解决方案需要综合考虑硬件设备、网络连接以及系统配置等多个方面。
在解决故障时,可以逐步排查可能的问题并采取相应的解决措施。
另外,及时维护和保养对讲系统,定期检查设备和线路的状态,可以有效减少故障的发生。
楼宇对讲故障维修方法教程楼宇门对讲系统维修:楼宇对讲系统的故障,常见为整机不工作,不能呼叫,不能对讲,不能开锁等。
检修时要分清是全部发生同类故障,还是个别住户分机发生故障,可采用追踪功能故障和追踪故障分机的方法,确定故障部位。
追踪功能故障的方法,就是哪个功能失效,就检修哪个电路。
即呼叫电路有故障,就检测呼叫电路;全部功能出现故障,就检修电源电路和接线系统的共用部分,特别是地线。
追踪故障分机的方法,就是哪个住户分机发生故障,就检修该分机或与该分机有关的连接系统接线和呼叫电路。
1.电源盒常见故障电源盒常见故障:一是无电压输出,二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮,整机不工作。
输出电压低于正常值的原因常见为滤波电容失效、电瓶老化漏电等。
其故障现象是指示灯点亮,整机勉强工作,同时伴有交流声、振铃和对讲声音减小等故障。
当电源盒输出电压低于10V以下时,还会出现呼叫、对讲和开锁功能障碍。
检修时,可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法,判断故障范围。
2.呼叫电路常见故障一是对全楼住户均不能呼叫,二是个别住户不能呼叫。
若是对全楼住户均不能呼叫,故障在主机内部的呼叫电路,常见为呼叫电路电源控制电路Q10故障,呼叫振铃产生电路u2及其外围电路故障,振铃信号控制放大电路Q3、Q4故障。
若是个别住户不能呼叫,故障在分机内部或与该分机有关的主机呼叫按键,主机与分机之间的呼叫线断线等。
检修时,可用万用表R×1挡测量主机上该分机呼叫线与地线之间的电阻。
此时测量的是分机内部振铃喇叭与呼叫线的串联电阻,正常时应在几Ω到十几Ω之间,同时分机喇叭应发出“咔咔”的响声。
如果阻值和响声正常,故障在主机内部呼叫电路;如果阻值过大且分机喇叭无响声,故障在分机或分机与主机之间的呼叫线断线。
楼宇可视对讲常见的故障及其维修方法一、楼宇对讲常见故障1、整个系统不工作可能原因:查电源两指示灯是否亮;连接到主机或视频分配器上的电源是否接错,或是否有短路情况;处理方法:电源两灯不亮是未通电,正确接好电源线;或接在220输入线上的保险管烧坏,需更换.(备注:A:有楼层平台的楼宇对讲系统:首先检测对讲主机是否正常(检查对讲主机质量及周围的接线),其次检测各电源是否正常(检查电源质量及周围接线);最后检测各楼层平台是否正常(检查楼层平台质量及周围接线);B:没有楼层平台的楼宇对讲系统:首先检测对讲主机是否正常(检查对讲主机质量及周围的接线),其次检测各电源是否正常(检查电源质量及周围接线);最后检测各室内分机是否正常(检查室内分机质量及周围接线),因为这类系统室内分机的质量严重影响到系统的稳定性;)2、可呼叫对讲,但无视频可能原因:查电源到室内机的18V可视电源经过电路有无接错;处理方法:正确接好电源---视频分配器---室内机电源线.(备注:首先检测室内机的视频线,再检测电源,最后考虑室内分机质量)3、不可呼叫对讲,视频能开启但无图象可能原因:查电源有无12V输出,门口机上是否有12V对讲电源输入;处理方法:如无12V输出,更换电源控制板上的保险管,或更换电源;正确接好电源至门口机间的电源线(备注:此类故障主要集中在线路上面,其次是楼宇对讲设备的质量上)4、呼叫无振铃声,但有视频图象,可对讲可能原因:查门口机至分机的1号(注:各厂家的线标号不一样)线路是否接好, 及分机本身是否正常,听筒是否挂好;处理方法:更换一台好的分机看是否正常;若不正常检查接线是否正确;5、输入某住户楼层号、房号后,主机有回铃声但相应分机不响铃可视分机无光栅无图像可能原因:解码器楼层号未编好,解码器上各端子与相应的房号不对应;处理方法:按说明书编好解码器楼层号,并区分好解码器上各端子所代表的房号:将连接线正确插上。
二、楼宇对讲常见故障-不能开门1、所有用户均不能开门可能原因:查门口机至电源,门口机至电锁接线是否接好;查开门线路是否接好(直按式系统2号线,数码式3号线)(至电控锁的开门线是2芯线,建议使用0.5平方毫米的护套线,对于开门线的标注各厂家略有不同,没有统一标准);处理方法:(首先)按接线图正确接好传输线,(并可现场)使用密码开门方式开门测试,若能打开电锁,证明门口机至电锁通道(没问题),门口机至电源通道正常;主线至解码器线路户不能开门(下议);备注:A、防震接线:多数楼宇对讲采用接线柱或螺丝压接线,防震也是一个关键,部份工程商将对讲主机装于活动的门上,经常随门的开与关而发生震动,这类的问题一般出现在因震动而发生的接触不良;其次是因线路没有处理好,在开与关门时,线路被夹断;不管将对讲主机装于何处,防震及接线一定要处理好,本人建议将对讲主机装于固定死的门上或墙面;B、开门线方式:多数楼宇对讲的开门线(至电控锁线)是从对讲主机接到电控锁上的,这类的接线方式好处多,牢固并可防破坏、开门信号稳定;但也有部份楼宇对讲的开门线是另一种接线,即从对讲主机处接三芯线到系统电源上,再从电源上接两芯线至电控锁上,而一般的楼宇对讲电源都不可能装于门上(多数暗装于门附近的墙面等处),这类的开门问题就可能出现在三个方面:对讲主机、电源、开门线路(现在的电控锁质量较稳定,很少有问题的,所于图略不计),依据本人的经验,又主要集中在电源与开门线上面,遇这类接线,请首先检查这段开门线路,其次考虑更换电源测试,最后才考虑对讲主机,而且这类的接线不善于破坏;)2、部分用户不能开门可能原因:查开门线有无接错或接触不良(数码式系统:分机至解码器的3号线;直按式:查分机至门口机2号线)及分机本身是否正常;处理方法:用替换方式换一台好机看是否正常,若不正常检查接线是否接错。

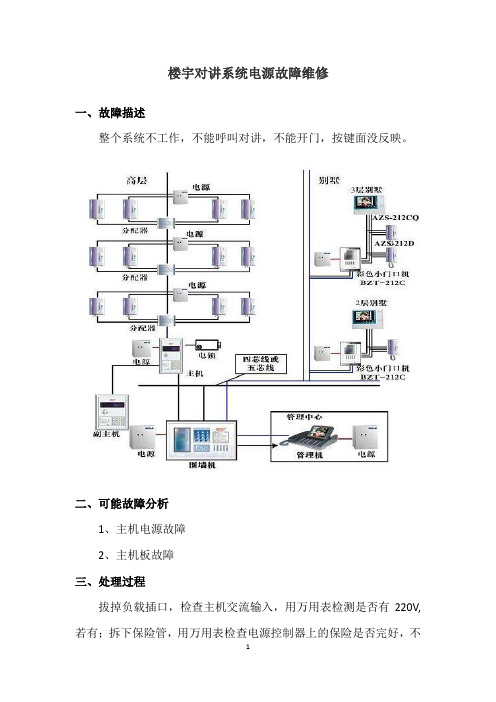

楼宇对讲系统电源故障维修
一、故障描述
整个系统不工作,不能呼叫对讲,不能开门,按键面没反映。
二、可能故障分析
1、主机电源故障
2、主机板故障
三、处理过程
拔掉负载插口,检查主机交流输入,用万用表检测是否有220V,若有;拆下保险管,用万用表检查电源控制器上的保险是否完好,不
好;重新换上好的保险管,检查电源变压器初级是否有220V输入,检查变压器次级有无输出,若无,则是变压器损坏,更换相同规格型号的变压器,更换变压器后,主机电源恢复正常,面板有指示,
四、注意事项
1、电源检测时注意安全,检查万用表表笔及检测线是否绝缘良好;万用表档位选择要正确,测交流时,用AC“250V”档;
2、更换变压器时,焊点较多,需要先用烙铁熔焊锡再用吸焊锡枪吸焬;
3、变压器一般是初级损坏,可以先断电后用万用表Ω档检测线圈的通路电阻,若无穷大,则是变压器初级开路;
4、对讲系统电源有二种,一种是有变压器的电源,另一种是开关电源,开关电源若坏,一般不要修理,直接买同规格的更换;
5、若是主板内部损坏,直接拆下,返厂维修。
检测方式,用相邻同型号的正在用的好板替换测试。
楼宇对讲系统门口主机板故障维修
一、故障描述
整个系统不工作,不能呼叫对讲,不能开门,数码主机出现常显字符。
二、可能故障分析
1、解码器总线有短路情况。
2、系统中某个解码器出现故障。
3、主机单片机故障。
三、处理过程
拔掉电源,拔掉负载插口,过上几秒钟,再插上主机电源,主机仍不能恢复正常,可能是主机单片机故障;在邻近相同的系统中拆下一台同型号的主板重新装上到主机上,系统恢复正常。
四、注意事项
单片机故障,先要从外部观察,有无烧焦、击穿现象,有无电容鼓胀变形情况,电容、三极管之类损坏,可以更换;集成块部分损坏现场也维修不了,一般返维修,维修此类故障一般使用“替换法”。
楼宇对讲系统电路分析与维修-楼宇对讲系统原理图1.楼宇对讲系统电路分析与维修不少小区的住户,为开启防盗门方便,设有楼宇对讲系统。
由于楼宇对讲系统大多不提供电路图,给楼宇系统的维修造成困难,笔者维修了几套楼宇对讲系统,弄清楚了系统工作原理,对照电路板实物,画出其电路原理图和接线图,并对其工作原理进行简要分析,供维修时参考。
一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。
楼宇对讲系统的结构如图1所示,由主机、分机(每户一个分机,图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。
整个对讲系统的工作过程是:电源盒为主机提供电源,内部设有降压充电电路和电瓶,将市电降压、整流、滤波后,向电瓶充电,市电停电时由电瓶提供电源。
主机是整个系统的核心,内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等,通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。
来客要进入楼内,先按防盗门主机上的用户编号按键,该住户分机的振铃响起,住户摘机后通过对讲系统和视频系统对来人进行确认,然后按开锁键,使主机上的开锁电路动作,将防盗门的电控锁打开。
1.直按式对讲系统主机上每个住户设置一个呼叫按键,每个按键通过呼叫线与相对应的住户连接,如图1所示。
直接按该住户呼叫键即可直接呼叫住户,直观好用,但无保密功能。
该类楼宇对讲系统的连接系统,除了送话线、受话线、开锁线、地线四根共用线外,每个住户需要一根呼叫连接线,如该楼有20个住户,则需要20根呼叫线。
该类呼叫系统主机成本较低,但连接系统成本较高,且电路连接线较多,连接复杂。
2.数码式对讲系统主机上设置0~9十个数字按键,内置编码识别系统,每个住户设置一组数字编码,输入该住户的密码,才能呼叫该户,如果不知道该户编码,无法呼叫,具有一定的保密功能,避免用户被无故打扰。
该类对讲系统全部用户通过一根呼叫共用线即可与主机连接,输入数字后,编码系统识别后呼叫相应的用户。
楼宇对讲系统故障现象及原因分析一、设备安装前的准备1、安装设备前需对系统所有线路进行全面检查,是否存在断线或短路现象;2、确认整个系统的线路无任何故障后,方可安装设备,接线的各接点必须加上焊锡;3、安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
二、系统上电调试前的检查1、设备全部安装完毕后,必须全面检查各个部位的接线是否正确;如有一处接错都有可能会引起整个系统不能正常工作。
2、特别检查电源线是否接错,正负极间是否有短路,否则上电后轻则烧毁设备及其相关线路的设备,严重会引起火灾。
三、单元楼对讲与可视部分的调试1. 在保证线路及接线无误、设备完好的情况下,单元系统上电后即能正常工作。
2. 在单元楼调试时,先把门口主机和最低层保护器/解码器及室内机的所有接线连接好,同时将分机的房号按照使用说明编号;上电调试这层系统的工作情况,确认门口主机及底层线路和设备是否属于正常。
3. 若正常工作说明门口主机及线路和设备是正常的;接着切断系统电源,再连接好上一层系统的主线路,进行第二层调试(系统接线时一定要断电),依次往上调。
4. 在单元楼的调试过程中,必须从底层开始一层一层地往上调试,即把第一层调试完后,再进行第二层的调试,依此一直往上调试,直到整单元调试完毕且能正常工作。
正常情况下,可通过使用万用表的电压档测量以下几个电压参数判别线路或器材的好坏;静态时,电源电压及+B对地的电压:12V音频线A2对地的电压:0V数据线P对地的电压:0V呼通分机后,音频线对地的电压会变化:升至5.6V同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V之间变化。
同时呼通分机的瞬间在数据线P线上可测量到一个快速变化的脉冲电压0-5V之间变化。
5. 若整个单元系统的设备都安装完毕且线路接线无误,但上电后不能工作,先断电只留底层的保护器/解码器、室内机与门口主机连接好,即把二层以上的保护器/解码器的总线全拆掉,确认一下门口主机和底层的保护器/解码器及室内机是否正常,若是正常的,故障就出在二层以上的保护器/解码器或室内机,这样就必须逐层查找故障的根源所在。
楼宇可视对讲系统常见故障处理方法楼宇可视对讲系统常见故障处理方法一、电源故障故障现象:(1)电源接线存在问题;(2)电源故障造成不供电或电压过低;(3)负载短路造成电压过低;解决办法:(1)检查电源接线是否正常;(2)用万用表测量电源电压,对讲系统电源电压一般使用DC18/35V。
当负载端电压过低而电源箱端电压正常时一般是因为两者连接的线材线阻过大造成当负载端电压与电源箱端电压基本一样时多为电源箱自身有故障(3)逐个排除故障的负载及线路,正常后才能通电使用;二、管理机、门口机以及住户分机无法通话故障现象:(1)能呼叫无通话(2)不能呼叫不能通话解决办法:(1)检查通话线路或更换设备测试(2)检查编码或相关线路三、通话声音较小或有噪声故障原因:(1)门口机对讲器上的音量电位器调节不当;(2)连线接头接触不良或线路过长,造成音频信号变弱;(3)系统存在干扰源,屏蔽线的屏蔽层与门口机外壳短路,造成通话声音轻,而且交流噪声大;解决办法:(1)检查并重新调整门口机上的音量电位器;(2)检查线路是否有短路、虚接现象,如果有,则重新接线;(3)如果是线路过长原因,增加信号放大器或更换线缆;(4)检查线缆屏蔽层,排除干扰源;四、可视话机能对讲而无图像故障原因:(1)视频连线脱落,短路或接触不良;(2)摄像头有故障;(3)显示屏有故障;解决办法:(1)检查视频线路(2)更换摄像头(3)更换显示屏五、图像质量差故障原因:(1)对比度、亮度电位器未调节好。
(2)视频线质量不好或不符合要求;总线视频线与分支线并联会出现重影;(3)视频阻抗不匹配;(4)门口机摄像头视角不好;解决办法:(1)重新调节显示器的亮度和对比度;(2)更换不合格电缆;(3)检查线路情况,排除线缆损坏及不应该的连接;(4)安装视频终端电阻;(5)调整摄像头的角度六、图像时清晰时模糊故障原因:(1)视频接线接头是否牢固;(2)分机亮度对比度电位器松动解决办法:(1)重新接续视频线缆;(2)更换亮度对比电位器;七、分机无法开锁、门口机无法密码开锁故障原因:(1)门口机上开锁电压输出部分故障(无电压输出);(2)电控锁有故障,开锁线有电压输出或输出电压很低;(3)门口机电锁控制部分有问题;解决办法:(1)更换开锁电源;(2)维修或更换电控锁;(3)重新连接开锁线;八、无法呼叫某层以上的住户故障原因:(1)部分楼层总线开路或接线错误;(2)某楼层解码器的总线端被破坏;解决办法:(1)检查线路的连接情况,排除短路、断路、虚接等故障;(2)逐个检查故障区域设备,定位故障点后,进行维修或更换;楼宇可视对讲系统安装调试事项:布线时应按照建筑电气弱电系统的相关标准进行设计,楼宇对讲系统特别强调以下注意事项:1、所有通信信号线应尽量远离干扰源(按国家GB-50348-2004执行),信号线应走弱电井,不能与强电(如220V住宅用电)或射频信号线路(如CCTV)并行走线,若并行走线,距离应>50CM。
楼宇对讲门铃的电路原理与故障维修一、楼宇对讲门铃电路原理1.基本原理楼宇对讲门铃系统由室内主机、室外门铃按钮和室内分机组成。
当来访者按下室外门铃按钮时,门铃系统会发送一个信号给室内主机,室内主机接收到信号后会发出声音或响铃以提醒住户。
住户可以通过室内主机与来访者进行语音通话,并通过控制开锁按钮来开启大门。
2.电路组成室外门铃按钮的电路由按钮开关、电源和按键声音发生器组成。
住户按下按钮时,按钮开关闭合,电路形成通路,信号被发送到室内主机。
室内主机的电路由电源、扬声器、麦克风、按键声音发生器、语音收发电路和控制电路组成。
当室外门铃按钮被按下时,室内主机的语音收发电路将接收到的信号转换为声音,并通过扬声器发出声音。
同时,住户可以通过麦克风与来访者进行语音通话。
3.信号传输二、楼宇对讲门铃故障维修1.室外门铃按钮无响应如果室外门铃按钮无响应,首先需要检查按钮开关是否正常工作。
使用万用表或电流表检测按钮开关是否能闭合,并检查电源是否正常供电。
如果按钮开关和电源工作正常,则需要检查室内主机的输入端是否接收到信号,以确定是否是室内主机的问题。
2.室内主机无声音如果室内主机无声音,首先需要检查扬声器和麦克风是否正常工作。
使用万用表或电流表检测扬声器和麦克风是否正常发出声音和接收声音。
如果扬声器和麦克风工作正常,则需要检查语音收发电路是否正常工作,以确定是否是语音收发电路的问题。
3.开锁按钮失效如果开锁按钮失效,首先需要检查控制电路是否正常工作。
使用万用表或电流表检测控制电路是否能成功触发电磁锁的开关。
如果控制电路工作正常,则需要检查电磁锁是否正常工作,以确定是否是电磁锁的问题。
需要注意的是,在进行维修前,必须切断电源,以免发生触电或其他意外情况。
维修过程中要耐心仔细,检查每个电器元件,确保其正常工作。
总结:以上是对楼宇对讲门铃的电路原理与故障维修的介绍。
楼宇对讲门铃通过室外门铃按钮与室内主机实现来访者与住户之间的语音通话,方便住户开门。
楼宇对讲系统电路分析与维修不少小区的住户,为开启防盗门方便,设有楼宇对讲系统。
由于楼宇对讲系统大多不提供电路图,给楼宇系统的维修造成困难,笔者维修了几套楼宇对讲系统,弄清楚了系统工作原理,对照电路板实物,画出其电路原理图和接线图,并对其工作原理进行简要分析,供维修时参考。
一、楼宇系统的结构常见的楼宇对讲系统有直按式对讲系统、数字式对讲系统、可视式对讲系统三类。
楼宇对讲系统的结构如图1所示,由主机、分机(每户一个分机,图中只象征性画出两个分机)、电控锁、电源盒和连接系统五部分构成。
整个对讲系统的工作过程是:电源盒为主机提供电源,内部设有降压充电电路和电瓶,将市电降压、整流、滤波后,向电瓶充电,市电停电时由电瓶提供电源。
主机是整个系统的核心,内部设有电源控制电路、呼叫电路、对讲电路、视频电路、开锁电路等,通过呼叫线、送话线、受话线、视频线、开锁线、地线等连接线与用户分机连接。
来客要进入楼内,先按防盗门主机上的用户编号按键,该住户分机的振铃响起,住户摘机后通过对讲系统和视频系统对来人进行确认,然后按开锁键,使主机上的开锁电路动作,将防盗门的电控锁打开。
1.直按式对讲系统主机上每个住户设置一个呼叫按键,每个按键通过呼叫线与相对应的住户连接,如图1所示。
直接按该住户呼叫键即可直接呼叫住户,直观好用,但无保密功能。
该类楼宇对讲系统的连接系统,除了送话线、受话线、开锁线、地线四根共用线外,每个住户需要一根呼叫连接线,如该楼有20个住户,则需要20根呼叫线。
该类呼叫系统主机成本较低,但连接系统成本较高,且电路连接线较多,连接复杂。
2.数码式对讲系统主机上设置0~9十个数字按键,内置编码识别系统,每个住户设置一组数字编码,输入该住户的密码,才能呼叫该户,如果不知道该户编码,无法呼叫,具有一定的保密功能,避免用户被无故打扰。
该类对讲系统全部用户通过一根呼叫共用线即可与主机连接,输入数字后,编码系统识别后呼叫相应的用户。
该类楼宇对讲系统主机成本较高,但连接系统连接线少,成本低,只需呼叫线、送话线、受话线、开锁线、地线五根共用线。
3.可视对讲系统可视对讲系统分直按式可视对讲系统和数码式可视对讲系统,除主机上设置摄像、分机上设置显像器材外,系统连接在上述1、2类连接线的基础上,还需增加视频信号连接线或视频放大器,每个用户还需增加一个视频显示用的小电源。
本文介绍的立林JB-220V楼宇对讲系统,其主机电路将送话信号并入开锁电路中,其接线系统中送话和开锁共用一根线,减少了一根接线。
二、楼宇对讲系统电路分析图2是笔者根据实物绘制的厦门立林电子有限公司生产的“立林JB-220v楼宇对讲系统”的电路图,该系统为直按式对讲系统,由主机电路、电源盒、电控锁、住户分机(每户一个分机,图中只画出一个分机电路)、连接系统构成。
主机内部由呼叫电路、对讲电路、开锁电路和面板照明电路四部分组成。
1.呼叫电路呼叫电路由呼叫电源控制电路、呼叫振铃产生电路、振铃信号控制放大电路构成。
呼叫电源控制电路由Q10(C9015)及其外围元件构成。
不按主机面板上的呼叫键时,Q10的基极为高电位,PNP管Q10截止,不向呼叫电路供电,呼叫振铃产生电路U2(TC4069)各脚电压和振铃信号控制电路Q3(C9015)各极电压均为0V,振铃信号放大电路Q4(C9013)也处于截止状态,呼叫电路均停止工作;当按下主机面板上的呼叫键时,Q10的基极降低,Q10导通,通过R30、C22滤波向呼叫振铃产生电路u2提供电源,同时Q3、Q4也获电导通,进入工作状态。
呼叫振铃产生电路由u2、Q5(C9014)及其外围元件构成。
u2内部由6反相器构成,第1、2两个反相器与外围元件C21、R15、R16构成音频振荡电路,产生鸣叫声的基准频率,调整c21可改变振荡频率的高低,改变鸣叫音调;U2内部的第4、5两个反相器与外围元件R19、R20、C19、C20组成超低频振荡电路,改变c19、C20可改变其振荡频率,振荡后的超低频信号经第6反相器放大倒相后通过Q5送到第1、2反相器振荡电路,对第1、2反相器产生的连续音频信号进行调制,使之变为间断的振铃声。
呼叫振荡电路产生的振铃信号,经u2内部第3反相器放大倒相后,从⑧脚输出,经过振铃信号控制电路Q3,将振铃信号送到放大电路Q4的基极,并为Q4提供偏置电压。
振铃信号经Q4放大后,经主机面板上的被按下的按键和连接系统的呼叫线送到该按键对应的住户分机,使分机内部的喇叭产生振铃声,完成呼叫过程。
2.对讲电路对讲电路由对讲电源控制电路Ql和对讲放大电路两部分构成。
对讲电源控制电路由Ql(C9012)、Q2(C9014)和其外围元件构成。
Q1为电源开关控制管,Q2为电源电压检测管。
当电源盒提供的12V电压正常时,将Q2基极的稳压管zDl击穿,通过R1向Q2提供偏置电压,Q2饱和导通,将Q1的基极电位拉低,使PNP开关管Q1导通,其集电极向对讲电路提供11V的电源,一方面通过R34加到主机对讲电路U1(TDA2822M)的②脚,另一方面通过R5向住户分机提供电源。
同时Q1的集电极电压还通过R4将ZD2击穿,补充Q2的偏置电压,使Q2进一步饱和,Q1可靠的导通。
当电源盒发生故障,提供的电压过低时,无法击穿ZD1和ZD2,Q2截止,Q1也截止,将对讲电路的电源切断。
对讲放大电路由主机和分机两部分构成。
主机内部的ul是对讲电路的核心,u1内部由两个独立的放大电路构成,其中⑦、⑧、①脚内部的放大器为送话放大电路,⑥、⑤、③脚内部的放大器为受话放大电路。
用户昕到呼叫振铃声后,摘下分机,使分机内部的挂机开关s1的两个开关由挂机的断开状态变为接通状态,将受话线和送话/开锁线与分机接通。
其中受话线上的10.5V电压加到Q1(C9014)话筒放大电路并进入工作状态,住户通过话筒受话询问来人信息,受话信号经Ql放大后通过受话线送到主机。
受话信号在主机内部通过C12、R10送到u1的⑥脚,经内部受话放大电路放大后,从③脚输出,经C8送到主机内的喇叭,发出询问声音。
来人听到询问声音后,回答住户的询问,通过主机内部的话筒变为音频信号电压,经C14送到u1的⑦脚,经内部送话放大器放大后,从①脚输出,通过c5、c6加到送话/开锁线上,送到住户分机的听筒上,完成通话对讲过程。
3.开锁电路开锁电路由Q7(C9014)、Q6(C9014)和继电器JZC-7FF构成。
待机状态下,Q6基极为高电平0.7V而饱和导通,集电极为低电平0V,Q7基极无偏置电压而截止,继电器触点释放断开,电控锁两端无电压。
当住户通过对讲系统确认来人的身份后,确定可以打开防盗门时,按下分机的开锁键S2,将送话/开锁线分机的一端对地短路,由于此时为摘机状态,s1的两个开关闭合,使主机上接送话/开锁线的一端变为低电平,该低电平通过R24、R25、D3将Q6的基极电压拉低,使Q6由原来的饱和导通变为截止,其集电极电压由原来的低电平0V变为高电平12V,并向耦合电容C18充电,C18的充电电流向Q7的基极提供偏置电压,Q7瞬间导通,继电器动作,触点吸合导通,通过开锁线将高电平加到电控锁上,打开门锁。
4.面板照明电路该电路由Q8(C9015)、Q9(C9012)和光敏电阻R33、偏置电阻R3l构成,自动控制主机按键面板照明。
白天有光照时光敏电阻R33的阻值较大,Q9、Q8均截止,不向面板上的发光二极管提供电压;夜间无光照时,光敏电阻R33的阻值变小,为Q9的基极提供偏置电流,Q9和Q8均导通,为面板上的发光二极管提供电压,12只发光二极管发光,向面板提供夜间照明,便于来人操作。
三、故障维修楼宇对讲系统的故障,常见为整机不工作,不能呼叫,不能对讲,不能开锁等。
检修时要分清是全部发生同类故障,还是个别住户分机发生故障,可采用追踪功能故障和追踪故障分机的方法,确定故障部位。
追踪功能故障的方法,就是哪个功能失效,就检修哪个电路。
即呼叫电路有故障,就检测呼叫电路;全部功能出现故障,就检修电源电路和接线系统的共用部分,特别是地线。
追踪故障分机的方法,就是哪个住户分机发生故障,就检修该分机或与该分机有关的连接系统接线和呼叫电路。
1.电源盒常见故障电源盒常见故障:一是无电压输出,二是输出电压低于正常值。
无电压输出的原因常见为保险丝熔断、降压变压器开路、整流滤波电路损坏、电源盒与主机之间的连接线断线等。
其故障现象是指示灯不亮,整机不工作。
输出电压低于正常值的原因常见为滤波电容失效、电瓶老化漏电等。
其故障现象是指示灯点亮,整机勉强工作,同时伴有交流声、振铃和对讲声音减小等故障。
当电源盒输出电压低于10V以下时,还会出现呼叫、对讲和开锁功能障碍。
检修时,可通过测量主机电源输入接线端子的电压或采用代换电源盒、直接用12V电瓶为主机供电的方法,判断故障范围。
2.呼叫电路常见故障一是对全楼住户均不能呼叫,二是个别住户不能呼叫。
若是对全楼住户均不能呼叫,故障在主机内部的呼叫电路,常见为呼叫电路电源控制电路Q10故障,呼叫振铃产生电路u2及其外围电路故障,振铃信号控制放大电路Q3、Q4故障。
若是个别住户不能呼叫,故障在分机内部或与该分机有关的主机呼叫按键,主机与分机之间的呼叫线断线等。
检修时,可用万用表R×1挡测量主机上该分机呼叫线与地线之间的电阻。
此时测量的是分机内部振铃喇叭与呼叫线的串联电阻,正常时应在几Ω到十几Ω之间,同时分机喇叭应发出“咔咔”的响声。
如果阻值和响声正常,故障在主机内部呼叫电路;如果阻值过大且分机喇叭无响声,故障在分机或分机与主机之间的呼叫线断线。
可采取将收音机或录音机的喇叭线接到主机上该住户的呼叫线上,打开收音机或录音机,根据该分机是否收到伴音来判断故障范围。
如果判断故障在主机内部呼叫电路,可通过测量呼叫电路电压的方法做进一步判断,图2中所标注的呼叫电路电压,是在按住面板上的呼叫键,呼叫电路进入工作状态的情况下测得的,不按呼叫键时,由于呼叫电源控制电路Q10截止,呼叫电路中Q10发射极、基极、Q4集电极为11.5V外,其它标注点电压均为0V。
3.对讲电路常见故障一是全楼住户均不能对讲,二是个别住户不能对讲。
若是全楼住户均不能对讲,故障在主机内部的对讲电路,常见为对讲电路电源控制电路Q1、Q2故障,对讲电路U1及其外围电路故障,主机与分机之间的送话,受话共用线断线等。
若是个别住户不能对讲,故障在分机内部或该分机送话、受话线断线。
检修时,一是通过测量U1各脚电压的方法判断u1是否损坏,二是通过互换u1内部两个放大电路输入、输出信号的方法,判断u1是否损坏。
首先将U1的⑥、⑦脚短路,将主机的送话话筒信号送到u1受话放大电路中,对主机话筒喊话,倾听主机的喇叭是否发出喊话声,以判断U1受话电路是否正常;然后将u1的①、③脚短路,将送话放大器的信号送到受话的喇叭中,对主机话筒喊话,倾听主机的喇叭是否发出喊话声,以判断U1送话电路是否正常。
