镇流器与LED日光灯兼容问题

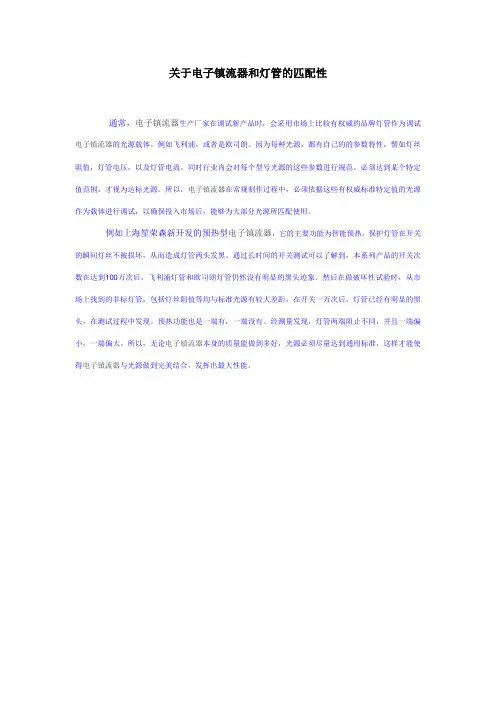

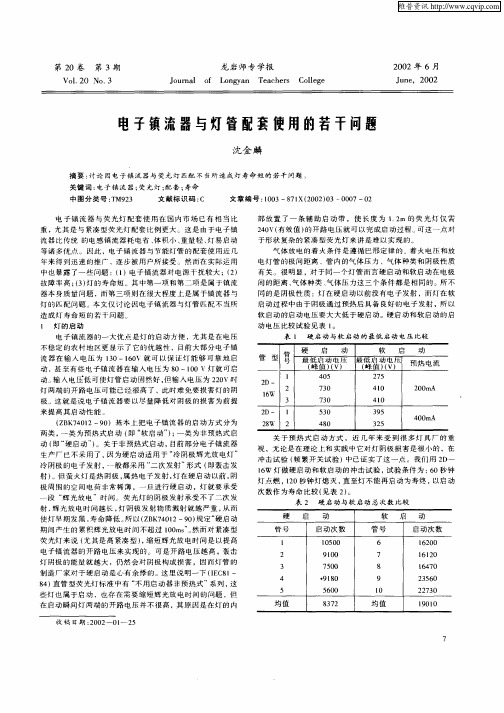

关于电子镇流器和灯管的匹配性
通常，电子镇流器生产厂家在调试新产品时，会采用市场上比较有权威的品牌灯管作为调试电子镇流器的光源载体。

例如飞利浦，或者是欧司朗。

因为每种光源，都有自己的的参数特性，譬如灯丝阻值，灯管电压，以及灯管电流。

同时行业内会对每个型号光源的这些参数进行规范。

必须达到某个特定值范围，才视为达标光源。

所以，电子镇流器在常规制作过程中，必须依据这些有权威标准特定值的光源作为载体进行调试，以确保投入市场后，能够为大部分光源所匹配使用。

例如上海笙荣森新开发的预热型电子镇流器，它的主要功能为智能预热，保护灯管在开关的瞬间灯丝不被损坏，从而造成灯管两头发黑。

通过长时间的开关测试可以了解到，本系列产品的开关次数在达到100万次后，飞利浦灯管和欧司朗灯管仍然没有明显的黑头迹象。

然后在做破坏性试验时，从市场上找到的非标灯管，包括灯丝阻值等均与标准光源有较大差距，在开关一万次后，灯管已经有明显的黑头，在测试过程中发现。

预热功能也是一端有，一端没有。

经测量发现，灯管两端阻止不同，并且一端偏小，一端偏大。

所以，无论电子镇流器本身的质量能做到多好，光源必须尽量达到通用标准，这样才能使得电子镇流器与光源做到完美结合，发挥出最大性能。

适用于电子镇流器的LED日光灯方案LED发展涉及到各行各业，下面小编将对LED日光灯管不能替换电子镇流器开启先河,希望大家可以互相交流学习。

目前的电子镇流器大多都是定频开环控制的，接荧光灯稳态工作时荧光灯等效于纯电阻，如果您的LED日光灯管输入特性不是类似于纯电阻的，那么镇流器很大可能会不工作。

而且LED日光灯既然打着节能的口号，必然比原先的荧光灯功率更低，这种情况下电子镇流器还会正常工作吗?EMC还会正常吗?镇流器厂商还愿意保证你镇流器的寿命吗?因为乱接负载导致电子镇流器损坏，需要重新改造灯具，会不会得不偿失呢?市场上的镇流器基本上分为两大类，即电感式镇流器和电子镇流器。

在电感式镇流器上，将LED灯管直接替代荧光灯管，没有任何问题。

但是电子镇流器，由于设计参数的千差万别，无法做到通用。

因此电子镇充器是无法用LED灯管直接安装而不需要拆下镇流器的。

经过分析和一些试验,把电子镇流器的功能会全部利用到LED灯的供电方面,也可以做出全部通用型的。

电子镇流器如果前面的坏了,没办法必须要拿下镇流器了,采用直接供电。

一些公司自己也做镇流器，早期做电感式，后来做电子镇流器。

目前有一个T8 LED灯管巨量订单(第一个PO为1.2KK只LED灯管，三个月交完)，去美国的(是一个洲的的政府工程，将整个洲的政府办公大楼的荧光灯管全部换成T8 LED灯管)。

要求很简单：UL、FCC-EMC、PF>0.9,效率>85%，另外就是不要拆下镇流器。

但我们做过很多测试，LED灯管根本就无法完全兼容所有美国市场上的电子镇流器，因为品种太多，但在欧洲、日本，基本上能兼容。

同时我们也去过几个做LED灯管的大公司，得到的答复都是无法直接兼容所有美国市场上的电子镇流器。

一般来讲，在不兼容的情况下，LED灯管可能会损坏某些电子镇流器。

适合：1、电子镇流器线路(110/220V)2、电感镇流器线路(110/220V)3、90~265V交流供电线路4、90~300V直流供电线路注：替换220V有些品牌的电子镇流器时功率会高些(大概在32W左右，光输出也大的2600LM)，但会正常工作的不会坏，在220V电感镇流器里就很正常的。

兼容电子镇流器的LED日光灯电源原理
兼容电子镇流器的LED日光灯电源
一．LED日光灯电源，它可以直接市电输入（AC：100-240V），也可以兼容传统电感式镇流器和电子式镇流器。

二．电路如下图：
三．电路说明：
需要改动LED灯电源电路的整流滤波部分，将LED灯电源电路的整流滤波部分按照上图连接到LED灯壳的4个端子上。

改动后通过镇流器的是直流，，镇流器在直流下不起作用，只是一个电阻而已。

二极管将启辉器隔开了，使启辉器不起任何作用。

这样的电路结构才能将LED灯电源直接接入原有的日光灯灯架，不需要对灯架做任何改动。

警告：不能够将没有上述改动的LED电源直接接入原有的日光灯灯架，否则会烧坏LED 电源。

四．特殊说明：
1、改动电源后的LED日光灯可以直接输入市电：AC100-240V，也可以兼容全部
的电感式镇流器（不用去掉启辉器）。

2、在用于兼容镇流器时，如果是一个镇流器带动两根或者两根以上的灯管，装有
该电源的LED灯管不能与传统的日光灯管同时工作于同一个镇流器。

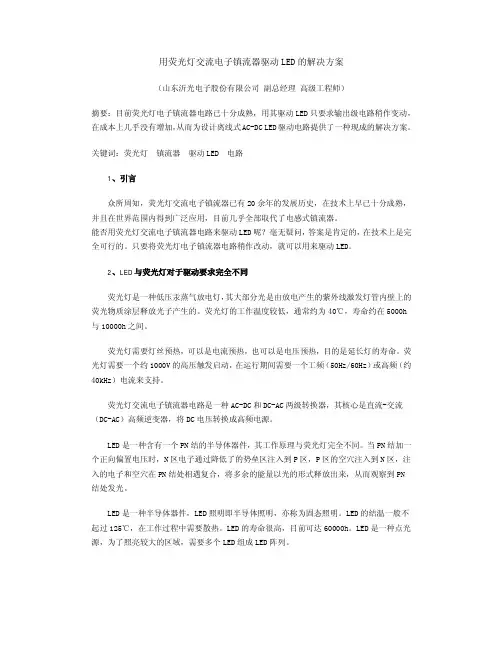

用荧光灯交流电子镇流器驱动LED的解决方案（山东沂光电子股份有限公司副总经理高级工程师）摘要：目前荧光灯电子镇流器电路已十分成熟，用其驱动LED只要求输出级电路稍作变动，在成本上几乎没有增加，从而为设计离线式AC-DC LED驱动电路提供了一种现成的解决方案。

关键词：荧光灯镇流器驱动LED 电路1、引言众所周知，荧光灯交流电子镇流器已有20余年的发展历史，在技术上早已十分成熟，并且在世界范围内得到广泛应用，目前几乎全部取代了电感式镇流器。

能否用荧光灯交流电子镇流器电路来驱动LED呢？毫无疑问，答案是肯定的，在技术上是完全可行的。

只要将荧光灯电子镇流器电路稍作改动，就可以用来驱动LED。

2、LED与荧光灯对于驱动要求完全不同荧光灯是一种低压汞蒸气放电灯，其大部分光是由放电产生的紫外线激发灯管内壁上的荧光物质涂层释放光子产生的。

荧光灯的工作温度较低，通常约为40℃，寿命约在5000h 与10000h之间。

荧光灯需要灯丝预热，可以是电流预热，也可以是电压预热，目的是延长灯的寿命。

荧光灯需要一个约1000V的高压触发启动，在运行期间需要一个工频（50Hz/60Hz）或高频（约40kHz）电流来支持。

荧光灯交流电子镇流器电路是一种AC-DC和DC-AC两级转换器，其核心是直流-交流（DC-AC）高频逆变器，将DC电压转换成高频电源。

LED是一种含有一个PN结的半导体器件，其工作原理与荧光灯完全不同。

当PN结加一个正向偏置电压时，N区电子通过降低了的势垒区注入到P区，P区的空穴注入到N区，注入的电子和空穴在PN结处相遇复合，将多余的能量以光的形式释放出来，从而观察到PN结处发光。

LED是一种半导体器件，LED照明即半导体照明，亦称为固态照明。

LED的结温一般不起过125℃，在工作过程中需要散热。

LED的寿命很高，目前可达60000h。

LED是一种点光源，为了照亮较大的区域，需要多个LED组成LED阵列。

LED不需要预热，也不需要用一个高压来启动，而仅需要一个恒流驱动，并要求LED阵列中的每个LED电流相匹配。

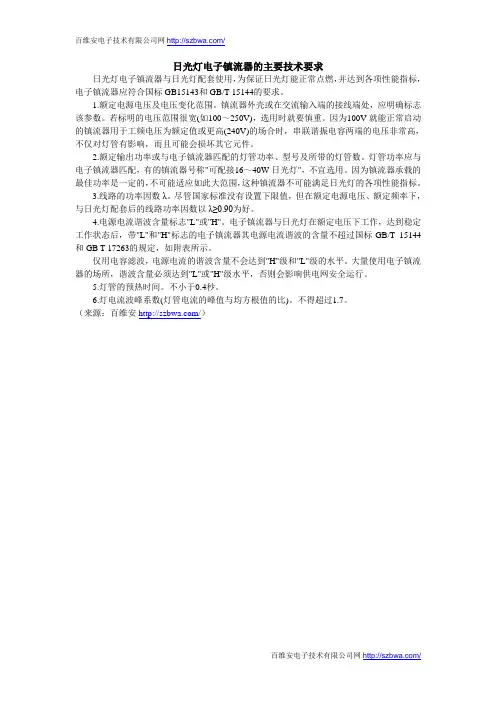

百维安电子技术有限公司网/日光灯电子镇流器的主要技术要求日光灯电子镇流器与日光灯配套使用，为保证日光灯能正常点燃，并达到各项性能指标，电子镇流器应符合国标GB15143和GB/T 15144的要求。

1.额定电源电压及电压变化范围。

镇流器外壳或在交流输入端的接线端处，应明确标志该参数。

若标明的电压范围很宽(如100～250V)，选用时就要慎重。

因为100V就能正常启动的镇流器用于工频电压为额定值或更高(240V)的场合时，串联谐振电容两端的电压非常高，不仅对灯管有影响，而且可能会损坏其它元件。

2.额定输出功率或与电子镇流器匹配的灯管功率、型号及所带的灯管数。

灯管功率应与电子镇流器匹配，有的镇流器号称"可配接16～40W日光灯"，不宜选用。

因为镇流器承载的最佳功率是一定的，不可能适应如此大范围，这种镇流器不可能满足日光灯的各项性能指标。

3.线路的功率因数λ。

尽管国家标准没有设置下限值，但在额定电源电压、额定频率下，与日光灯配套后的线路功率因数以λ≥0.90为好。

4.电源电流谐波含量标志"L"或"H"。

电子镇流器与日光灯在额定电压下工作，达到稳定工作状态后，带"L"和"H"标志的电子镇流器其电源电流谐波的含量不超过国标GB/T 15144和GB T 17263的规定，如附表所示。

仅用电容滤波，电源电流的谐波含量不会达到"H"级和"L"级的水平。

大量使用电子镇流器的场所，谐波含量必须达到"L"或"H"级水平，否则会影响供电网安全运行。

5.灯管的预热时间。

不小于0.4秒。

6.灯电流波峰系数(灯管电流的峰值与均方根值的比)。

不得超过1.7。

（来源：百维安/）百维安电子技术有限公司网/。

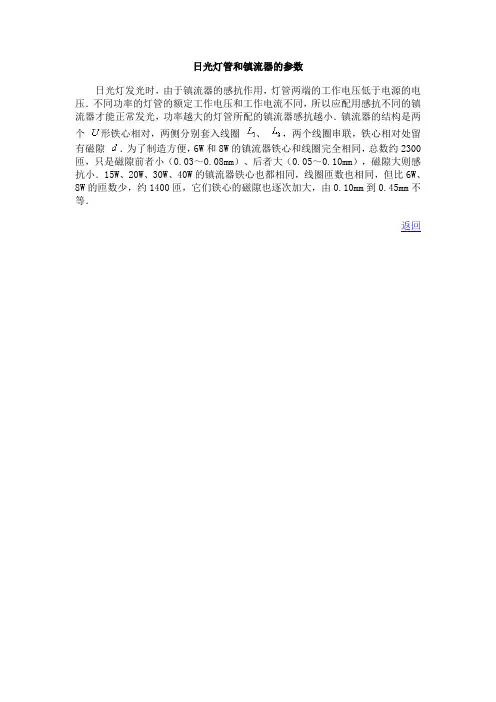

日光灯管和镇流器的参数
日光灯发光时，由于镇流器的感抗作用，灯管两端的工作电压低于电源的电压．不同功率的灯管的额定工作电压和工作电流不同，所以应配用感抗不同的镇流器才能正常发光，功率越大的灯管所配的镇流器感抗越小．镇流器的结构是两
个形铁心相对，两侧分别套入线圈、，两个线圈串联，铁心相对处留有磁隙．为了制造方便，6W和8W的镇流器铁心和线圈完全相同，总数约2300匝，只是磁隙前者小（0.03～0.08mm）、后者大（0.05～0.10mm），磁隙大则感抗小．15W、20W、30W、40W的镇流器铁心也都相同，线圈匝数也相同，但比6W、8W的匝数少，约1400匝，它们铁心的磁隙也逐次加大，由0.10mm到0.45mm不等．
返回。

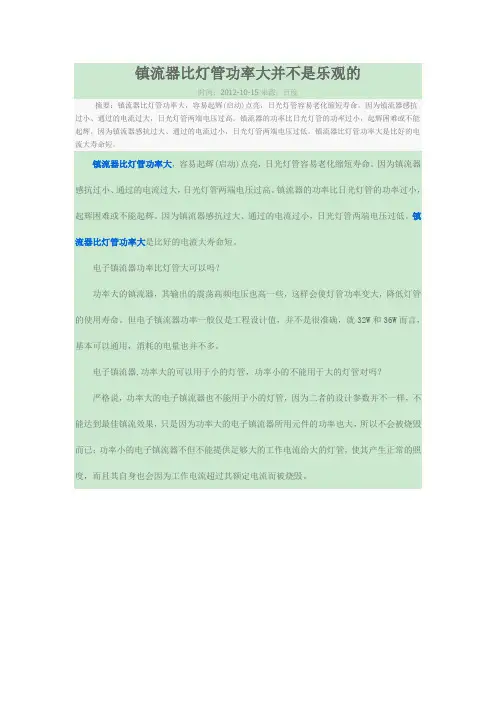

镇流器比灯管功率大并不是乐观的
时间：2012-10-15来源：百度
摘要：镇流器比灯管功率大，容易起辉(启动)点亮，日光灯管容易老化缩短寿命。

因为镇流器感抗过小、通过的电流过大，日光灯管两端电压过高。

镇流器的功率比日光灯管的功率过小，起辉困难或不能起辉。

因为镇流器感抗过大、通过的电流过小，日光灯管两端电压过低。

镇流器比灯管功率大是比好的电流大寿命短。

镇流器比灯管功率大，容易起辉(启动)点亮，日光灯管容易老化缩短寿命。

因为镇流器感抗过小、通过的电流过大，日光灯管两端电压过高。

镇流器的功率比日光灯管的功率过小，起辉困难或不能起辉。

因为镇流器感抗过大、通过的电流过小，日光灯管两端电压过低。

镇流器比灯管功率大是比好的电流大寿命短。

电子镇流器功率比灯管大可以吗？
功率大的镇流器，其输出的震荡高频电压也高一些，这样会使灯管功率变大，降低灯管的使用寿命。

但电子镇流器功率一般仅是工程设计值，并不是很准确，就32W和36W而言，基本可以通用，消耗的电量也并不多。

电子镇流器,功率大的可以用于小的灯管，功率小的不能用于大的灯管对吗？
严格说，功率大的电子镇流器也不能用于小的灯管，因为二者的设计参数并不一样，不能达到最佳镇流效果，只是因为功率大的电子镇流器所用元件的功率也大，所以不会被烧毁而已；功率小的电子镇流器不但不能提供足够大的工作电流给大的灯管，使其产生正常的照度，而且其自身也会因为工作电流超过其额定电流而被烧毁。

电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。

日光灯两端有4根线，镇流器上的L接火线，N接零线。

还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。

把每一组的两根线接到日光灯的一端，另两根接到另一端。

四线镇流器有四根引线，分主、副线圈。

主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。

副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。

由于副线圈匝数少，交流阻抗亦小。

如果误把它接入电源主电路中。

就会烧毁灯管和镇流器。

所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。

也可用万用表测量检测，阻值大的为主线圈。

日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。

还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。

传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。

图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。

另外，如果你想接两根日光灯，并联就可以了。
