沥青三大指标实验沥青作为一种常用的道路材料，其质量的好坏直接影响着道路的使用寿命和安全性能。

因此，在生产和施工过程中，需要对沥青进行一系列的实验来评价其性能。

本文将介绍沥青三个重要的指标实验：针入度、软化点和延度。

一、针入度实验针入度是评价沥青黏度的一种方法，通过测量在一定温度条件下，标准试验针在一定时间内从负荷自由落下穿透沥青的深度来反映其黏度。

常用的实验方法是按照国家标准《公路沥青和沥青混合料试验规程》（JTGE20-2024）中的要求进行。

实验步骤：1.准备沥青试样：将所需测试的沥青样品放入试验钵中，加热至试验温度，待试样完全熔化后搅拌均匀。

2.温度设定和测定：将试验针和标准试验容器准备好，并分别测定它们的质量。

3.试验进行：将试验钵放入试验设备中，调整试验温度并等待沥青样品温度稳定。

然后将试验针放置在试验容器上，并快速释放负荷，使试验针自由垂直落下刺入沥青样品中。

等待一定时间后，将试验针取出，测量试验针刺入的深度。

4.实验数据处理：记录所得的试验针刺入深度，计算平均值。

根据国家标准中的表格，将针入度值转换为相应的黏度值。

二、软化点实验软化点是指沥青在一定温度下变软或不流动的温度，可以用来评价沥青的热稳定性和耐高温变形能力。

常用的实验方法是按照国家标准《公路沥青和沥青混合料试验规程》中的要求进行。

实验步骤：1.准备沥青试样：根据实验要求，准备沥青试样并放入软化点杯中。

2.实验设备准备：预热软化点仪，将试样杯放入软化点仪中，并将温度上升到指定温度。

3.软化点测定：将软化点杯放入软化点仪中，观察到试样开始变软并不再流动时停止升温，并记录此时的温度。

4.实验数据处理：记录所得的软化点温度。

三、延度实验延度是指沥青在一定温度下能够延伸的长度。

沥青的延度与其柔软程度和抗变形能力密切相关，常用来评价沥青的变形特性和耐水性能。

沥青的延度实验按照国家标准《公路沥青和沥青混合料试验规程》的要求进行。

实验步骤：1.准备沥青试样：根据实验要求，准备沥青试样，并将其加热至试验温度。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

•试验十三、沥青（针入度、延度和软化点）三大指标试验••试验目的•检测沥青的针入度，用于划分沥青的标号，评价沥青是否符合规范要求，能否用于工程建设。

•检测沥青的延度，评价沥青的塑性是否符合规范要求，能否用于工程建设。

•检测沥青的软化点，评价沥青稳定性是否符合规范要求，能否用于工程建设。

•二、试验仪表•1、针入度仪、盛样皿、平底玻璃皿、秒表•2、延度仪、试模•3、软化点试验仪、耐热玻璃烧杯、秒表•4、恒温水槽、电炉、石棉网等•三、试验规定1、针入度：其标准试验条件为温度 25℃；针和连杆与砝码总重为100g，贯入时间5s。

2、延度：其标准的条件为温度 15℃，改性沥青:5℃；拉伸速度为5cm/min±0.25cm/min。

3、软化点：其常用试验条件为起始温度 5℃±0.5℃；加温速率：5℃±0.5℃/min。

•四、试验方法与步骤：•一）沥青针入度•1、将试样注入盛样皿中，稍高一点，盖上盛样皿防止灰尘，在15—30的室温中冷却1—1.5h后放入恒温水槽2h。

•2、取出试样皿移入水温控制在的平底玻璃器皿中，水深超过试样10mm。

将盛有试样的玻璃器皿置于针入度仪的平板上。

•3、慢慢放下针连杆，使针尖恰好与试样表面接触。

拉下刻度盘的拉杆与针连杆顶端轻轻接触，调节指示器的指针指示为零。

•4、开动秒表，在指针正指5s的瞬间，用手紧压按钮，使标准针自动下落贯入试样，经5s 停压按钮使针停止移动。

如采用自动针入度仪，计时与标准针下落贯人试样同时开始，至5s时自动停止。

•5、调节刻度盘拉杆与针连杆接触读取指针指向的读数，准确至0.5mm。

•6、同一试样平行试验至少三次，各测点之间与器皿边缘的距离不应少于10mm。

每次试验后应换针或用三氯乙烯棉球擦净，再用干棉花擦干。

•7、结果评定•1）同一试样三次平行试验结果的极差在下列允许范围内：•针入度（0.1mm）允许差值（0.1mm）0—49 2；• 50—149 4。

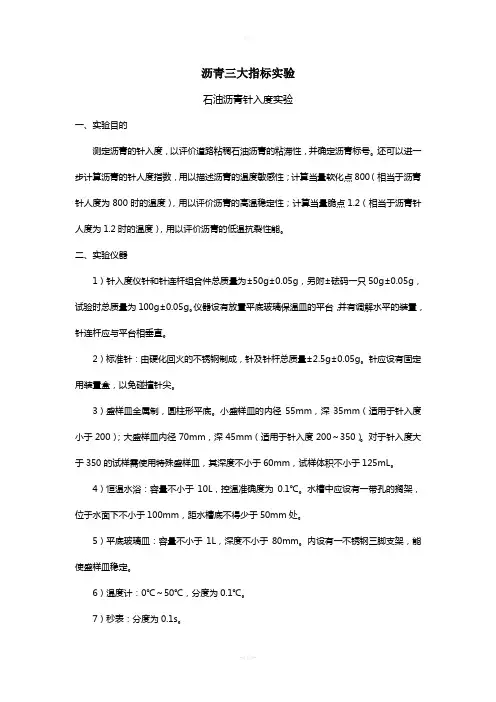

沥青三大指标实验石油沥青针入度实验一、实验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。

还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。

二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。

仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。

2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。

针应设有固定用装置盒，以免碰撞针尖。

3）盛样皿金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。

对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4）恒温水浴：容量不小于10L，控温准确度为0.1℃。

水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。

5）平底玻璃皿：容量不小于1L，深度不小于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

6）温度计：0℃～50℃，分度为0.1℃。

7）秒表：分度为0.1s。

8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9）溶剂：三氯乙烯。

10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。
