用微波仿真软件设计一个集总(或分布)参数 滤波器

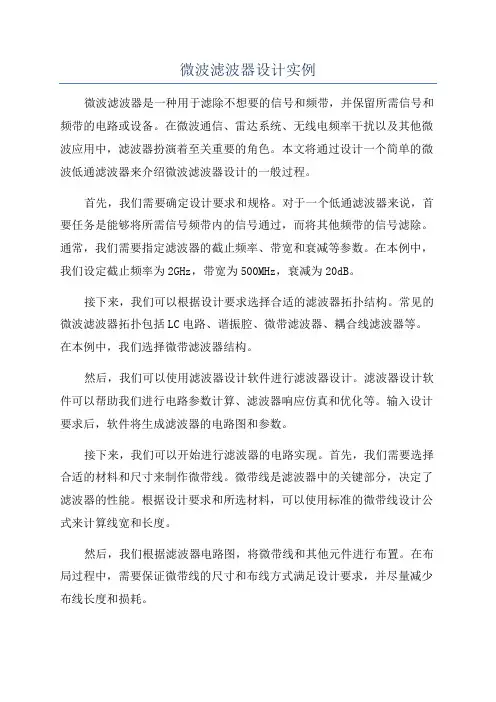

微波滤波器设计实例微波滤波器是一种用于滤除不想要的信号和频带，并保留所需信号和频带的电路或设备。

在微波通信、雷达系统、无线电频率干扰以及其他微波应用中，滤波器扮演着至关重要的角色。

本文将通过设计一个简单的微波低通滤波器来介绍微波滤波器设计的一般过程。

首先，我们需要确定设计要求和规格。

对于一个低通滤波器来说，首要任务是能够将所需信号频带内的信号通过，而将其他频带的信号滤除。

通常，我们需要指定滤波器的截止频率、带宽和衰减等参数。

在本例中，我们设定截止频率为2GHz，带宽为500MHz，衰减为20dB。

接下来，我们可以根据设计要求选择合适的滤波器拓扑结构。

常见的微波滤波器拓扑包括LC电路、谐振腔、微带滤波器、耦合线滤波器等。

在本例中，我们选择微带滤波器结构。

然后，我们可以使用滤波器设计软件进行滤波器设计。

滤波器设计软件可以帮助我们进行电路参数计算、滤波器响应仿真和优化等。

输入设计要求后，软件将生成滤波器的电路图和参数。

接下来，我们可以开始进行滤波器的电路实现。

首先，我们需要选择合适的材料和尺寸来制作微带线。

微带线是滤波器中的关键部分，决定了滤波器的性能。

根据设计要求和所选材料，可以使用标准的微带线设计公式来计算线宽和长度。

然后，我们根据滤波器电路图，将微带线和其他元件进行布置。

在布局过程中，需要保证微带线的尺寸和布线方式满足设计要求，并尽量减少布线长度和损耗。

完成布局后，我们可以进行滤波器的制作和组装。

选择合适的PCB材料，并通过PCB制程将滤波器电路图印制在PCB上。

然后，将必要的元件（如电感器、电容器等）焊接到PCB上，并加以调试和测试。

最后，我们可以使用网络分析仪等仪器对滤波器进行测试和性能评估。

通过测量滤波器的插入损耗、衰减和频率响应等参数，我们可以确认滤波器是否达到设计要求。

通过以上的设计流程，我们可以设计和制作出一个满足要求的微波低通滤波器。

当然，这只是一个简单的例子，实际的微波滤波器设计可能更加复杂和精细。

•引言•微波滤波器基本原理•ADS 软件在微波滤波器设计中的应用•微波滤波器制作工艺流程•调试技巧与常见问题解决方案•实验案例分析与讨论•总结与展望目录01引言微波滤波器概述微波滤波器是一种用于控制微波频率响应的二端口网络，广泛应用于无线通信、雷达、卫星通信等领域。

微波滤波器的主要功能是允许特定频率范围内的信号通过，同时抑制其他频率范围的信号，从而实现信号的选频和滤波。

微波滤波器的性能指标包括插入损耗、带宽、带内波动、带外抑制等，这些指标直接影响着通信系统的性能。

设计制作与调试重要性设计是微波滤波器制作的首要环节，良好的设计能够确保滤波器的性能指标满足系统要求。

制作是将设计转化为实物的过程，制作精度和质量直接影响着滤波器的最终性能。

调试是对制作完成的滤波器进行性能调整和优化，使其达到最佳工作状态的过程。

本教程旨在介绍微波滤波器的设计、制作与调试过程，帮助读者掌握相关知识和技能。

教程内容包括微波滤波器的基本原理、设计方法、制作流程和调试技巧等。

通过本教程的学习，读者将能够独立完成微波滤波器的设计、制作与调试，为实际工程应用打下基础。

教程目的和内容02微波滤波器基本原理低通滤波器高通滤波器带通滤波器带阻滤波器微波滤波器分类工作原理及性能指标工作原理性能指标常见类型微波滤波器特点集总参数滤波器分布参数滤波器陶瓷滤波器晶体滤波器03ADS软件在微波滤波器设计中的应用ADS软件简介及功能模块ADS（Advanced Design System）是一款领先的电子设计自动化软件，广泛应用于微波、射频和高速数字电路的设计、仿真与优化。

ADS软件包含多个功能模块，如原理图设计、版图设计、电磁仿真、系统级仿真等，可满足不同设计阶段的需求。

ADS软件支持多种微波滤波器类型的设计，如低通、高通、带通、带阻等，具有强大的设计能力和灵活性。

微波滤波器设计流程确定滤波器类型和性能指标根据实际需求选择合适的滤波器类型，并确定滤波器的性能指标，如中心频率、带宽、插入损耗、带外抑制等。

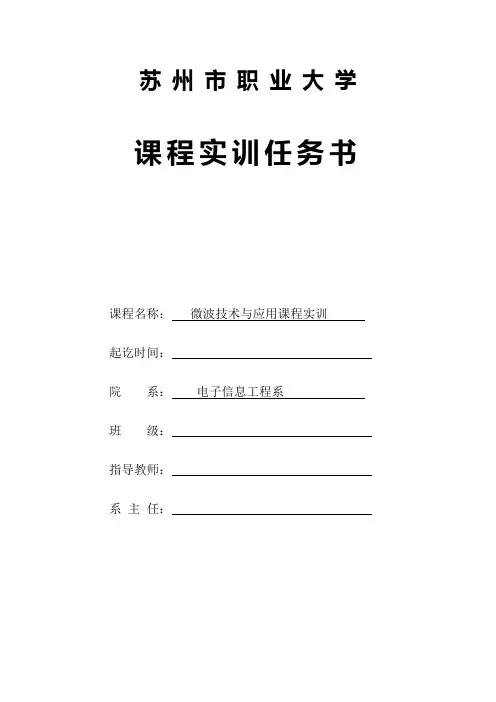

苏州市职业大学课程实训任务书课程名称：微波技术与应用课程实训起讫时间：院系：电子信息工程系班级：指导教师：系主任：这个二端口网络的传输特性可用散射矩阵（S 矩阵）表示为即为反射系数；S 12、S 21为传输系数。

而S 参数一般是复数，可用幅值它们的幅值一般以单位dB 给出：)(lg 20dB S mn，滤波器特性参数中表示在由端口n 到端口m 的插入损耗（即设计要求中的增益相关）返回损耗（即设计要求中的反射系数相关）。

图2用串联微带传输线构成的串联微带电感，左为实际电路，右为等效电路。

图2 中间导体变窄，是一段高阻串联微带线。

由终端方程的阻抗表达式，在传输线长度d小于工作波长时，可计算其输入阻抗Z，可知X大于0。

可见，这段串联的高阻微带线等效为一个串联电感。

大于c图3是由并联开路微带传输线构成的等效微带电容微带线滤波器设计时要根据需要选取元件及其基板材料。

图4就是用微带线设计的一图4分布参数低通滤波器3．课程设计器材苏州市职业大学课程实训说明书名称年月日至年月日共周院系班级姓名院长系主任指导教师目录第一章绪论 (1)第二章滤波器设计 (2)2.1 滤波器简介 (2)2.2 滤波器原理 (3)2.2.1 滤波器的网络分析 (3)2.2.2 滤波器的设计 (4)2.3 滤波器设计步骤 (4)2.4 滤波器实训结果 (9)第三章低通滤波器的设计 (10)3.1低通滤波器原理 (10)3.1.1微带电路 (10)3.3.2 微带线 (10)3.3.3 微带电容和微带电感 (11)3.2低通滤波器设计步骤 (12)3.3 低通滤波器实训结果 (16)第四章实训心得 (17)第一章绪论微波与射频技术在21世纪之所以发展迅速，其主要原因是它有巨大的应用价值。

目前，现代无线通信、卫星通信、全球定位系统、物联网工程、射频识别、微波遥感、医疗监控、微电子学、纳米技术、电机科学、雷达等传感器技术乃至生命科学与技术都是以电磁场、微波与射频技术为基础，而现代武器装备信息化更是离不开微波、毫米波这项核心技术的支撑。

基于HFSS的微波带阻滤波器设计引言：微波带阻滤波器是一种能够阻止特定频段信号传输的电路器件，在无线通信和雷达系统中具有广泛的应用。

本文将基于HFSS软件来设计一种微波带阻滤波器。

设计目标：设计一个具有中心频率为2GHz，带宽为500MHz的微波带阻滤波器，并实现较好的阻带衰减。

设计步骤：1. 确定滤波器类型：根据设计要求，我们选择了以理想带阻类型为参考，具体选择了Cauer型带阻滤波器。

2.选择滤波器结构：根据设计要求，我们选择了巴特沃斯微带滤波器结构，它具有简单的结构和相对较好的性能。

3.确定滤波器的阻带和通带：根据设计要求，我们确定了滤波器的上下阻带频率和通带频率。

4.开始HFSS软件设计：根据以上设计目标和步骤，我们打开HFSS软件，并进行以下设计：a)创建一个适当大小的板材作为基底。

b)选择适当的介质材料，以获得所需的介电常数。

c)绘制微带线结构和抗地面。

d)添加滤波器元件，例如阻抗转换器和耦合缝隙等，以实现所需的滤波特性。

e)对设计进行模拟和优化，以获得最佳性能。

5.导出设计文件：优化完成后，将设计导出为标准格式的文件，以便进行后续的制作和测试。

6.制作和测试：根据导出的设计文件，制作实际的滤波器电路，并使用合适的测试设备进行性能测试。

结论：本文介绍了基于HFSS软件的微波带阻滤波器的设计流程。

通过HFSS 的模拟和优化功能，我们能够快速设计出符合要求的滤波器电路，并能够预测其性能。

通过实际制作和测试，我们可以验证设计结果，并对其进行修正和改进。

微波带阻滤波器的设计是一个复杂的过程，需要对电磁场和滤波器原理有一定的理解和经验。

然而，使用HFSS等仿真软件可以大大简化设计过程，并提高设计效率和准确性。

微波仿真软件介绍及算法和原理嘉兆科技微波系统的设计越来越复杂，对电路的指标要求越来越高，电路的功能越来越多，电路的尺寸要求越做越小，而设计周期却越来越短。

传统的设计方法已经不能满足系统设计的需要，使用微波EDA软件工具进行微波元器件与微波系统的设计已经成为微波电路设计的必然趋势。

1．引言微波系统的设计越来越复杂，对电路的指标要求越来越高，电路的功能越来越多，电路的尺寸要求越做越小，而设计周期却越来越短。

传统的设计方法已经不能满足系统设计的需要，使用微波EDA软件工具进行微波元器件与微波系统的设计已经成为微波电路设计的必然趋势。

随着单片集成电路技术的不断发展，GaAs、硅为基础的微波、毫米波单片集成电路（MIMIC）和超高速单片集成电路（VHSIC）都面临着一个崭新的发展阶段，电路的设计与工艺研制曰益复杂化，如何进一步提高电路性能、降低成本，缩短电路的研制周期，已经成为电路设计的一个焦点，而EDA技术是设计的关键。

EDA技术的范畴包括电子工程设计师进行产品开发的全过程，以及电子产品生产过程中期望由计算机提供的各种辅助功能。

一方面EDA技术可为系统级、电路级和物理实现级三个层次上的辅助设计过程，另一方面EDA技术应包括电子线路从低频到高频，从线性到非线性，从模拟到数字，从分立电路到集成电路的全部设计过程[1-2]。

随着无线和有线设计向更高频率的发展和电路复杂性的增加，对于高频电磁场的仿真，由于忽略了高阶传播模式而引起仿真的误差。

另外，传统模式等效电路分析方法的限制，与频率相关电容、电感元件等效模型而引起的误差。

例如，在分析微带线时，许多易于出错的无源模式是由于微带线或带状线的交叉、阶梯、弯曲、开路、缝隙等等，在这种情况下是多模传输。

为此，通常采用全波电磁仿真技术去分析电路结构，通过电路仿真得到准确的非连续模式S参数。

这些EDA仿真软件与电磁场的数值解法密切相关的，不同的仿真软件是根据不同的数值分析方法来进行仿真的。

hfss腔体滤波器设计实例HFSS（High Frequency Structure Simulator）是一种用于电磁场仿真和分析的软件工具。

它广泛应用于高频电磁场的建模和分析，可用于设计各种射频（RF）和微波器件，如天线、滤波器、耦合器等。

本文将以HFSS腔体滤波器设计实例为题，介绍如何利用HFSS软件进行腔体滤波器的设计。

我们需要明确腔体滤波器的基本原理。

腔体滤波器利用腔体的谐振模式和谐振频率来实现信号的滤波。

通过调整腔体的几何参数和材料特性，可以实现对特定频率范围内的信号进行滤波。

因此，腔体滤波器的设计关键在于确定合适的腔体结构和参数。

接下来，我们将以一个实际的设计例子来具体介绍HFSS腔体滤波器的设计流程。

假设我们要设计一个工作在2.4GHz频段的微波腔体滤波器。

首先，我们需要选择合适的腔体结构。

常见的腔体结构有矩形腔体、圆柱腔体等，根据设计要求选择合适的结构。

在HFSS中，我们可以通过绘制几何模型来定义腔体结构。

绘制完成后，我们需要定义腔体的材料属性，包括介电常数、磁导率等。

这些参数将直接影响腔体的谐振频率和模式。

接下来，我们可以利用HFSS的求解器进行电磁场仿真。

在仿真前，我们需要设置仿真的频率范围和精度。

根据设计要求，选择合适的频率范围，并设置适当的网格精度。

仿真完成后，我们可以通过HFSS的结果分析工具来分析仿真结果。

主要包括频率响应、S参数、电场分布等。

根据设计要求，对仿真结果进行评估和调整。

如果需要改善滤波器性能，可以通过调整腔体的几何参数和材料特性来实现。

在设计过程中，需要注意以下几点。

首先，腔体的尺寸和几何参数应该合理选择，以满足设计要求。

其次，材料的选择和特性对滤波器性能影响很大，需要选择合适的材料并设置正确的特性。

最后，仿真结果的准确性和稳定性也需要重视，可以通过调整网格精度和求解器参数来提高仿真结果的准确性。

HFSS是一种强大的工具，可以用于腔体滤波器的设计和分析。

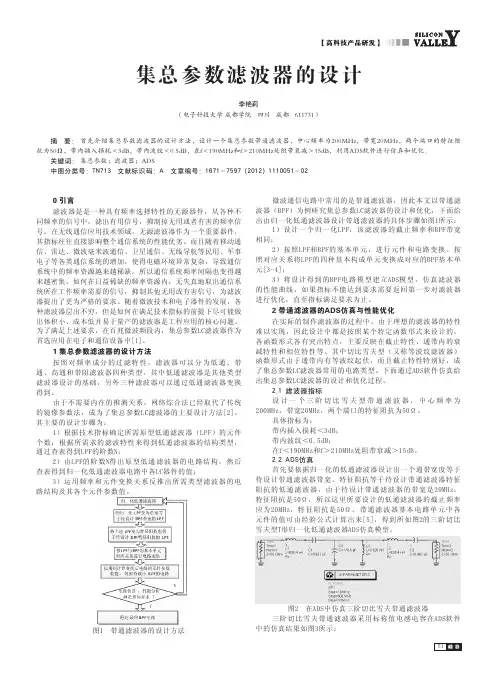

集总参数滤波器的设计李艳莉（电子科技大学 成都学院 四川 成都 611731）摘 要： 首先介绍集总参数滤波器的设计方法，设计一个集总参数带通滤波器，中心频率为200MHz，带宽20MHz，两个端口的特征阻抗为50Ω，带内插入损耗＜3dB，带内波纹＜0.5dB，在f＜190MHz和f＞210MHz处阻带衰减＞15dB，利用ADS软件进行仿真和优化。

关键词： 集总参数；滤波器；ADS中图分类号：TN713 文献标识码：A 文章编号：1671－7597（2012）1110051－02微波通信电路中常用的是带通滤波器，因此本文以带通滤0 引言波器（BPF）为例研究集总参数LC滤波器的设计和优化，下面给滤波器是是一种具有频率选择特性的无源器件，从各种不出由归一化低通滤波器设计带通滤波器的具体步骤如图1所示：同频率的信号中，滤出有用信号，抑制掉无用或者有害的频率信1）设计一个归一化LPF，该滤波器的截止频率和BPF带宽号。

在无线通信应用技术领域，无源滤波器作为一个重要器件，相同；其指标往往直接影响整个通信系统的性能优劣。

而且随着移动通2）按照LPF和BPF的基本单元，进行元件和电路变换。

按信、雷达、微波毫米波通信、卫星通信、无线导航等民用、军事照对应关系将LPF的四种基本构成单元变换成对应的BPF基本单电子等各类通信系统的增加，使得电磁环境异常复杂，导致通信元[3-4]；系统中的频率资源越来越稀缺，所以通信系统频率间隔也变得越3）将设计得到的BPF电路模型建立ADS模型，仿真滤波器来越密集。

如何在日益稀缺的频率资源内，无失真地取出通信系的性能曲线，如果指标不能达到要求需要返回第一步对滤波器统所在工作频率需要的信号，抑制其他无用或有害信号，为滤波进行优化，直至指标满足要求为止。

器提出了更为严格的要求。
