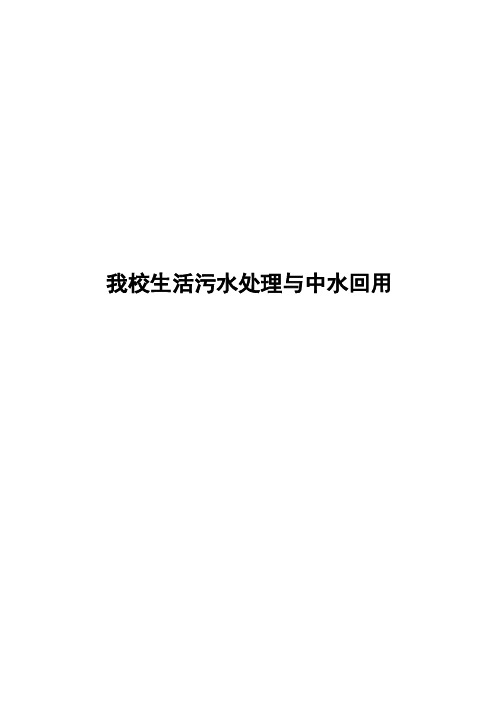

我校生活污水处理与中水回用环境工程三峡大学：公子毅目录摘要 (5)前言 (7)1序论 (9)1.1中水回用概念 (9)1.2中水回用的发展 (9)1.2.1国外中水回用的发展 (9)1.2.2中水回用在国内的发展 (11)1.3中水回用常用技术 (12)1.4中水回用的局限性 (16)2高校用水 (19)2.1高校用水现状 (19)2.1.1高校生活污水排放特点 (20)2.1.2高校水资源利用不合理原因分析 (22)2.1.3高校不注重中水回用原因分析 (24)2.1.4国内高校中水回用现状 (25)2.1.5校园中水回用的技术方法 (26)2.1.6高校中水回用实例分析[3] (29)3设计概述 (31)3.1用水量及生活污水水质 (32)3.1.1用水量数据采集 (32)3.1.2污水水质分析 (33)3.2总体设计描述 (34)3.2.1设计范围 (34)3.2.2设计原则 (35)3.2.3设计依据 (35)3.2.4中水处理目标及标准 (35)3.2.5设计目的及意义 (36)4原位分散处理工艺 (37)4.1设计原理 (37)4.2设计流程 (38)4.3工作原理 (38)4.4储水箱设计 (38)4.5过滤网设计及清洁 (40)4.6浮球阀 (41)4.7效果分析 (42)4.8创新点及总结 (43)5集中处理工艺设计 (43)5.1设计原理 (43)5.2中水处理站处理方法 (45)5.2.1以生活污水为原水的中水回用工程代表性工艺流程 (45)5.2.2以粪便水为主要原水的中水工程 (46)5.3方案比较 (48)5.4方案论证 (49)5.5主要构筑物说明 (51)5.5.1格栅 (51)5.5.2调节池 (51)5.5.3沉砂池 (52)5.5.4 MBR 膜生物反应器 (52)5.5.5消毒池 (53)5.6主要构筑物设计及计算 (53)5.6.1细格栅的设计说明、计算 (53)5.6.2调节池设计说明及计算 (58)5.6.3沉砂池设计 (60)5.6.4 MBR反应池 (62)5.6.5消毒池设计及计算 (67)5.6.6高程布置 (69)5.7投资成本、运行成本 (70)5.8运行管理 (71)5.8.1.潜水泵 (71)5.8.2鼓风机 (72)5.8.3.膜生物反应池 (73)5.9设计创新性的分析 (73)6分析总结 (74)致谢 (74)参考文献 ........................................................................................................ 错误！未定义书签。

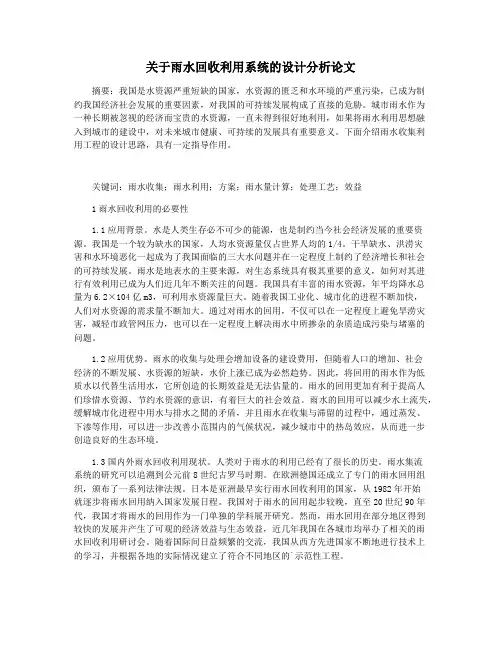

关于雨水回收利用系统的设计分析论文摘要：我国是水资源严重短缺的国家，水资源的匮乏和水环境的严重污染，已成为制约我国经济社会发展的重要因素，对我国的可持续发展构成了直接的危胁。
城市雨水作为一种长期被忽视的经济而宝贵的水资源，一直未得到很好地利用，如果将雨水利用思想融入到城市的建设中，对未来城市健康、可持续的发展具有重要意义。
下面介绍雨水收集利用工程的设计思路，具有一定指导作用。
关键词：雨水收集；雨水利用；方案；雨水量计算；处理工艺；效益1雨水回收利用的必要性1.1应用背景。
水是人类生存必不可少的能源，也是制约当今社会经济发展的重要资源。
我国是一个较为缺水的国家，人均水资源量仅占世界人均的1/4。
干旱缺水、洪涝灾害和水环境恶化一起成为了我国面临的三大水问题并在一定程度上制约了经济增长和社会的可持续发展。
雨水是地表水的主要来源，对生态系统具有极其重要的意义，如何对其进行有效利用已成为人们近几年不断关注的问题。
我国具有丰富的雨水资源，年平均降水总量为6.2×104亿m3，可利用水资源量巨大。
随着我国工业化、城市化的进程不断加快，人们对水资源的需求量不断加大。
通过对雨水的回用，不仅可以在一定程度上避免旱涝灾害，减轻市政管网压力，也可以在一定程度上解决雨水中所掺杂的杂质造成污染与堵塞的问题。
1.2应用优势。
雨水的收集与处理会增加设备的建设费用，但随着人口的增加、社会经济的不断发展、水资源的短缺，水价上涨已成为必然趋势。
因此，将回用的雨水作为低质水以代替生活用水，它所创造的长期效益是无法估量的。
雨水的回用更加有利于提高人们珍惜水资源、节约水资源的意识，有着巨大的社会效益。
雨水的回用可以减少水土流失，缓解城市化进程中用水与排水之間的矛盾，并且雨水在收集与滞留的过程中，通过蒸发、下渗等作用，可以进一步改善小范围内的气候状况，减少城市中的热岛效应，从而进一步创造良好的生态环境。
1.3国内外雨水回收利用现状。
浅谈中水回用的处理摘要：我国污染严重，又是一个人均拥有水资源贫乏的国家，环境保护、水污染防治、依据当地水资源及经济情况合理进行污废水利用已成当务之急。
建设中水系统，不但可以节约用水，并且可以一定程度防止水体污染。
经有关专家对成都市中水设施调查，发现大多数设施的处理能力得不到充分的利用造成运行成本偏高。
要解决以上问题，需对中水回用系统进行合理的设计。
本人总结了多个工程的设计经验，供设计同仁参考、研讨。
关键词：中水；处理；回用；中图分类号： tu991.57 文献标识码： a 文章编号：随着社会经济的发展和人口的急剧增长，人类对水的需求不断增加，加之人类用水的不科学和水体的严重污染，使可利用的水资源日趋锐减。
目前，水资源危机已成为所有国家在政策、经济和技术上所面临的重大资源环境问题，水资源危机发展将更加迅速，前景令人担忧。
为了解决城市缺水问题，应在加大节水力度、治理城市水污染的同时，积极开展污水资源化的研究，提高污水回用率，从而有效的实现城市水资源的可持续利用。
中水回用即城市污水或生活污水经污水处理厂处理后，作为城市给水，回用于农业、工业、市政工程以及生活杂用等方面。
是污水资源化、有效地利用水资源的直接措施。
一、系统选择中水处理及回用需按市政条件分三种情况考虑：1、有市政中水管网，有市政排水管网：小区内排水采用污废合流（雨水系统单独考虑），排水经化粪池简单处理后排入市政污水管网。
中水系统水源为市政中水。
2、无市政中水管网，有市政排水管网：小区内排水采用污废分流。
污水经化粪处理后排入市政污水管网；废水经小区废水管网收集至小区中水处理站，处理达到回用标准后回用。
中水系统原水为小区回收的杂排水。
3、无市政管网：小区内排水采用污废合流。
排水经化粪池处理后经小区污水管网收集至小区污水处理站，处理达到回用标准后回用。
中水系统原水为小区内回收的排水。
二、中水回用范围合理设计中水回用系统，需要根据小区内用水情况，结合中水供应量，合理确定中水的回用范围。

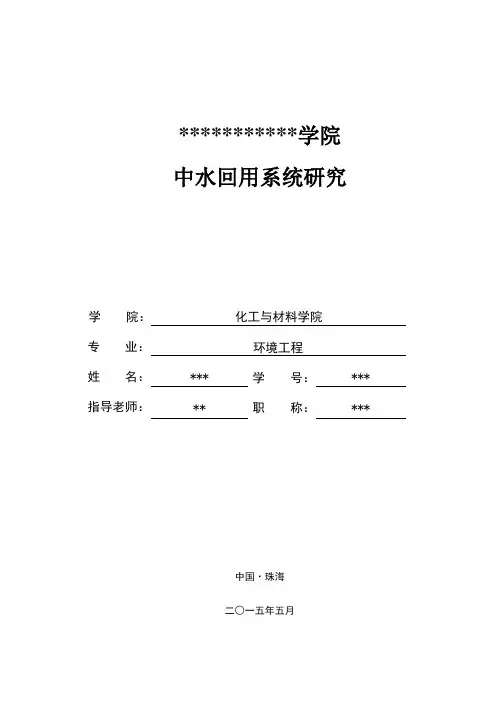

***********学院中水回用系统研究学院：专业：姓名：指导老师：化工与材料学院环境工程*** 学号：职称：*** ** ***中国·珠海二○一五年五月诚信承诺书本人郑重承诺：本人承诺呈交的毕业设计《**********中水回用系统研究》是在指导教师的指导下，独立开展研究取得的成果，文中引用他人的观点和材料，均在文后按顺序列出其参考文献，设计使用的数据真实可靠。
本人签名：日期：年月日******学院中水回用系统研究摘要中水回用，不仅解决了水资源短缺问题，而且回用水的制水成本低、污水处理后回用于农业生产和绿化，将带来可观的环境效益，是协调城市水资源与水环境的根本出路。
本设计拟对******学院所产生的生活污水进行处理，使之符合中水回用标准的水质要求，根据实际情况回用，以最终达到节约用水和使废水资源化的目的。
本设计根据***的毕业设计《*****中水回用可行性分析》中的各种处理工艺的优缺点的比较，因CASS工艺流程简单，占地面积小，投资较低等优点，最后选择CASS 工艺作为主处理阶段。
并对该工艺的格栅、平流式沉砂池、预曝气调节池、泵房、消毒、中水回用池及其设备进行设计计算和选型，画出平面和高程布置图。
关键词：中水回用；污水处理；资源化；节约；CASSThe *** College Of *******Water reuse system researchAbstractWater reuse, not only can solve the problem of water shortage, but also the cost of the water reuse system is low and it can be reused after the sewage treatment for agricultural production and afforestation.It will bring considerable environmental benefits and it is the fundamental way out for coordination of urban water resources and water environment. The design of sewage produced by The ********* for processing, to make it up to the standard of water reuse water quality requirements,according to actual condition, to eventually achieve the goal of saving water and wastewater reuse.This design according to the graduation design of ****** “******** Feasibility analysis of water reuse” in the comparison of the advantages and disadvantages of various treatment processes, because the advantage of the CASS technological process is simple, cover an area of an area small, low investment, so we finally choose the CASS process as the main processing stages.And the process of grating, horizontal flow grit chamber, pre aeration basin, pump room, disinfection, and gray water recycle pool aand the equipment to carry on the design calculation and selection, draw the plane and vertical arrangement.Key words:Water reuse;Sewage treatment;Resource;Save;CASS目录1 前言 (1)1.1 中水回用概述 (1)1.2 本设计概述 (1)1.3 设计研究背景及意义 (2)1.3.1 研究背景 (2)1.3.2研究意义 (2)2 设计依据 (3)2.1 设计规范及标准 (3)2.2 设计原则 (3)3设计水量及水质 (4)3.1 设计原水水量情况 (4)3.2 中水回用水质标准 (4)3.3 设计进出水水质 (5)4 工艺方案设计 (6)4.1 工艺流程的选择 (6)4.2 工艺流程图 (7)4.3 流程简述及工艺说明 (7)5 工艺流程的设计计算 (9)5.1 设计流量 (9)5.2 中格栅 (9)5.2.1设计原则 (9)5.2.2 中格栅的设计与计算 (9)5.2.3 格栅除污机的选择 (12)5.3 污水泵房的设计 (12)5.3.1 污水泵站的设计原则 (12)5.3.2 水泵的设计计算 (13)5.3.3 集水池 (14)5.4 毛发聚集器 (14)5.5 平流式沉砂池 (14)5.3.1 平流式沉砂池的设计参数与设计原则 (15)5.3.2 平流式沉砂池的设计与计算 (15)5.5.3 平流式沉砂池的尺寸确定 (17)5.6 调节池（含搅拌设备） (17)5.6.1 调节池的设计原则 (18)5.6.2 调节池的设计与计算 (18)5.6.3搅拌设备的选择 (19)5.7 CASS反应池 (19)5.7.1 CASS反应池的设计计算 (20)5.7.2 曝气系统设计计算 (23)5.7.3 滗水器的设计计算 (25)5.7.4 剩余污泥的计算 (26)5.7.5 最终出水水质的估算 (27)5.8 液氯消毒 (27)5.9 中水回用池 (28)5.9.1 中水回用池的的设计计算 (29)5.10 污泥处理工艺设计 (30)5.10.1 高分子自动泡药机的选择 (30)5.10.2 污泥浓缩一体机的选择 (30)6 主要构筑物和设备 (32)6.1主要构筑物 (32)6.2 主要设备与材料 (32)7 中水回用构筑物的平面布置与高程布置 (34)7.1 平面布置 (34)7.1.1 平面布置原则 (34)7.1.2 构筑物的平面布置图 (34)7.2 高程布置 (34)7.2.1 高程布置原则 (34)7.2.2 构筑物高程布置 (35)8 投资估算 (37)8.1 土建投资 (37)8.2 设备与材料估算 (37)9 运行成本估算与经济分析 (39)10 结论 (41)参考文献 (42)附录 (44)1 前言1.1 中水回用概述我国大部分河段的有机物污染已经十分严重，特别是流经城市的河段，此外多数城市的地下水也受到了一定程度的污染[1]。
校园生活污水处理中水回用设计方案一、概述1、建设项目名称：贵州财经学院花溪校区校园生活污水处理及中水回用项目。
2、建设项目地点：贵阳市花溪区党武乡斗蓬山西侧（规划花溪区西南部高校聚集区内）。
3、建设性质：新建项目。
4、建设单位：贵州财经学院。
5、建设时间：2012年元月～2012年9月。
6、项目基本情况：贵州财经学院花溪新校区建设工程是贵州省重点工程，受到贵州省、市、区人民政府的高度重视，为确保贵州财经学院污水处理工程得到有效治理，决定对第二期和第三期新建校区每天排放的4000吨生活污水进行处理，根据目前污水处理工艺技术及我公司二十三年来对各种污水治理经验，采用“导流曝气生物滤池(CCB)”对新校区污水进行处理，保证出水水质达到《城市污水再生利用城市杂用水水质》（GB／T18920－2002）及《城市污水再生利用景观环境用水水质》（GB／T18921－2002）中的标准要求，实现中水回用。
在此，贵州长城环保科技有限公司本着保证污水处理的效果，合理利用场地，最大限度节约投资及运行费用的原则，优化合理设计该污水处理系统方案，以供贵院领导及环保专家。
二、进水水质设计根据财经学院花溪区环保局污水处理工程的化验验收报告三、出水要求四、主要污染物去除率根据上述污水水质，采用导流曝气生物滤池(CCB)处理污五、主要污染物处理量六、污水处理系统设计1、工艺流程图2、系统设计（1）、化粪池主要功能：化粪分解大颗粒物质、沉降悬浮物、腐烂硝化有机污染物，为后续处理设施创造条件。
该池由业主方在基建工程中自建。
化粪池污泥每半年启运一次。
建议设计参数为水力停留时间：HRT≥36h。
池型：三格化粪池。
（2）、格栅池①、主要功能：用以截阻大块的呈悬浮状态的污物。
在污水处理流程中，格栅是一种对后续处理构筑物或水泵机组具有保护作用的处理设备。
②、设计数据A、设计流量：Q=4000m3／d＝166.7m3／h＝0.046m3／s，生活污水变化系数Kz=1.5，Q max为0.07m3／s。
一、引言水资源是人类生活必不可缺的重要资源。
目前，水资源短缺，水污染严重已经成为全国许多城市共同面对的问题并制约经济社会的可持续发展。
因此实现污水再生利用是必要的。
各种污水处理回用技术不仅可以缓解水污染带来的环境问题而且还能节约水资源。
北京市部分高校的用水情况调查研究表明，高等院校的总用水量与学校的在校学生规模存在明显的相关关系。
在高校中，大学生的节水意识还相当薄弱，大学中的中水系统建设和利用也比较有限。
因此，在高校中还存在尚大的节水空间[1]。
高校人口集中，且用水量大。
在高校建立污水处理系统不仅可以处理校园生活污水，减少对环境的污染，而且对于开设有环境保护类专业的工科院校来说，建设污水处理工程不仅可以达到环境保护的要求，还能满足本校环保类专业相关实践教学的需要[2]本文以南京某高校污水处理工艺设计为例，提出了具有生产与教学双重功能的污水处理工艺，设计出水可达到回用的目的，并可为学生提供实习场所。
二、高校中水回用可行性研究高校校区生活污水的水质相对较好、污染物简单、污水量较大且水量变化较小，污染物的可生化性好。
而且高校用水集中，从排水收集，污水处理，及中水回用等各个流程考虑，在人口相对较多的高校建立中水回用系统，是可行的，并能产生经济效益和环境效益。
学生宿舍是主要的用水建筑物，在选择污水水源时，应首选学生宿舍卫生间的洗涤污水作为收取对象，洗涤污水用水量大，且较容易处理；浴室污水属于优质杂排水，是较优的污水处理水源，收集量也较大，可作为污水处理的水源。
实验产生的污水组成情况较复杂，处理成本高，厕所污水和食堂污水的水质较差，且难处理，因此不考虑回收利用[3]。
污水经再生处理后在校园内可以发挥以下作用（1）校园绿化（2）冲厕（3）浇洒道路（4）补充池塘用水（5）景观用水，从而节省大量清洁水源。
在高校这个特殊的环境内，生活污水中水处理站的建立不仅起到节约用水的目的，带来经济效益和环境效益，同时也起到推广价值。
某沿海生态城校园中水回用系统设计摘要:为解决某沿海生态城淡水资源紧缺问题，拟在生态城科教园区某学院内建设中水回用系统工程，介绍了该中水工程的设计要点及设计参数等。
该工程处理规模1550 m3/d，采用毛发过滤、管式混合、混凝沉淀、曝气生物滤池、连续反冲洗砂滤、二氧化氯消毒处理工艺，其出水可以用来冲厕、绿化浇灌以及构建绿地淡水层。
关键词:中水回用、曝气生物滤池、处理工艺、系统设计Abstract：In order to solve the shortage of fresh water in one coastal Eco-city, a reclaimed water reuse system is planned to build up in a college located in the Scientific and Educational Parks. This paper introduces the main design points and values of design parameters. The treatment ability of this project is 1500 m3/d. Hair filter, tube mixer, coagulating sedimentation, biological aerated filter (BAF), continuous reverse wash sand filter, and chlorine dioxide disinfection are adopted for treatment. The outflow can be used to flush toilets, irrigate landscaping, and build greenbelt fresh water layer.Key words：Reclaimed water reuse; Biological aerated filter; Treatment technology; System design1 工程概述学院位于唐山市某沿海生态城内的滨海新城高校示范园区内，校区总用地面积约109.6公顷，规划师生人数约为16320人。
校园生活污水处理中水回用设计方案HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】校园生活污水处理中水回用设计方案一、概述1、建设项目名称：贵州财经学院花溪校区校园生活污水处理及中水回用项目。
2、建设项目地点：贵阳市花溪区党武乡斗蓬山西侧（规划花溪区西南部高校聚集区内）。
3、建设性质：新建项目。
4、建设单位：贵州财经学院。
5、建设时间：2012年元月～2012年9月。
6、项目基本情况：贵州财经学院花溪新校区建设工程是贵州省重点工程，受到贵州省、市、区人民政府的高度重视，为确保贵州财经学院污水处理工程得到有效治理，决定对第二期和第三期新建校区每天排放的4000吨生活污水进行处理，根据目前污水处理工艺技术及我公司二十三年来对各种污水治理经验，采用“导流曝气生物滤池(CCB)”对新校区污水进行处理，保证出水水质达到《城市污水再生利用城市杂用水水质》（GB／T18920－2002）及《城市污水再生利用景观环境用水水质》（GB／T18921－2002）中的标准要求，实现中水回用。
在此，贵州长城环保科技有限公司本着保证污水处理的效果，合理利用场地，最大限度节约投资及运行费用的原则，优化合理设计该污水处理系统方案，以供贵院领导及环保专家。
二、进水水质设计根据财经学院花溪区环保局污水处理工程的化验验收报告统计显示，确定污水进三、出水要求四、主要污染物去除率五、主要污染物处理量六、污水处理系统设计1、工艺流程图2、系统设计（1）、化粪池主要功能：化粪分解大颗粒物质、沉降悬浮物、腐烂硝化有机污染物，为后续处理设施创造条件。
该池由业主方在基建工程中自建。
化粪池污泥每半年启运一次。
建议设计参数为水力停留时间：HRT≥36h。
池型：三格化粪池。
（2）、格栅池①、主要功能：用以截阻大块的呈悬浮状态的污物。
在污水处理流程中，格栅是一种对后续处理构筑物或水泵机组具有保护作用的处理设备。
中水回用技术概述及应用现状分析沧州绿源水处理有限公司张永梅河北省沧州市渤海新区061108摘要中水回用技术是解决当前某些缺水城市水资源危机的重要途径。
本文简要提出了中水回用的概念，总结了中水回用系统组成，分析了目前中水回用技术在化工园区应用中存在的问题，针对实际情况提出了几点推广建议。
关键词中水系统，水质，回收，现状1.国内中水系统利用现状“中水”的名称是基于传统水观念中“上水”(清洁水)和“下水”(污水)而来。
“中水回用”就是通过污水处理站对生产生活废水进行常规处理后，再进行深度处理，使其出水水质符合一定的标准，然后回用于城市景观绿化、道路清洁、冲厕、生产等用水环节中。
随着中国水危机形势的日益严峻，中水作为减缓水资匮乏的一种有效途径，逐渐受到人们的重视。
20世纪80年代，随着城市的水资源缺乏我国相继开展了污水回用技术开发，但大多数是在北方缺水城市，其工企业普遍实行了污水回用以提高工业用水的重复利用率。
近几年又在进一步扩大中水的利用范围。
早在1982年,青岛市就将中水回用作为市政、消防及绿地等杂用水以缓解其面临的淡水危机。
1987年北京市规定：凡建筑面积超过2万平方米的旅馆、饭店和公寓及建筑面积超过3万平方米以上的机关科研单位和新建生活小区都要建立中水设施。
天津在中水利用方面走在了全国前列，粗略统计，2001年通过中水的推广使用，每天可节约有效的饮用水达30多万立方米；全市还建成了108个中水洗车点，杜绝了自来水洗车的问题，累计日节约自来水在1万立方米左右。
深圳、上海和大连等城市的中水建设也初见成效。
2.常用中水处理方法中水处理工艺的选择取决于中水水源的水量、水质和使用要求。
在不同的条件下采用的中水处理工艺也不同。
常规的中水处理通常由混凝、沉淀(澄清、气浮)、活性炭吸附、脱氨、离子交换、微滤、超滤、氧化、消毒等单元技术优化组合而成。
处理方法可分为以下三类：2.1 物理化学处理法物理化学处理法是以混凝沉淀(气浮)技术和过滤吸附技术相结合的基本方式，主要用于处理优质杂排水。
