初三物理周六提高班练习 电功和电功率

  • 格式：doc
  • 大小：285.00 KB
  • 文档页数：6

第十三周初三物理周末提高练习 姓名： 得分：1、关于家庭电路中的电能表，下列说法中正确的是 （ ） A ．电能表的作用是测量用电器中通过电流大小的 B ．电能表转盘转速越快，用电器消耗的电能越多 C ．电能表的作用是测量用电器消耗电能多少的 D ．电能表的测量值是以“KW ”为单位的2、已知R 1：R 2＝2：3，将它们串联接到电路中，相同时间内消耗电能之比为（ ） A ．3：2B ．2：5C ．3：5D ．2：33、一台家用电扇的电阻约200Ω，把它接到220V 的电源上，通过它的电流是0.3A ，如果这台电扇通电1min40s ，则它消耗的电能是（ ）A ．1800JB ．6600JC ．8400JD ．6000J4、如图所示电路，电源电压不变，当开关S 2闭合、S 1断开时，电流表示数为0.3A ，电压表示数为9V ；若将两表互换位置，并同时闭合S 1和S 2时，电流表示数为0.5A 。

则下列说法中错误的是 （ ）A ．电压表示数仍为9VB ．R 1的阻值为18ΩC ．R 2的阻值为45ΩD ．R 2在10秒内消耗的电能为67.5J 5、有两个电路元件A 和B ，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电 路中，如图（乙）所示．闭合开关S,这时电流表 的示数为0.4A,则电源电压和元件B 在1秒内消耗的 能分别是（ ）A. 2.0V 0.8 JB. 2.5V 1.0JC. 4.5V 1.0 JD. 4.5V 1.8J6、如图所示，如果A 、B 间电压保持不变，电阻R 1：R 2=1：3， 那么当开关S 闭合后( )A 、通过R 1 与R 2的电流之比为1：3B 、R 1 与R 2两端的电压之比为3：1C 、R 2上增加的电流与干路上增加的电流之比为3：4D 、相同时间内，两个电阻消耗的电能之比W 1：W 2=3：17、一辆娱乐电瓶车，工作电压为24V ，工作电流为10A ，效率为80%，电瓶车以及人的总重为2000N ，行驶时阻力是车总重的0.1倍，则此电瓶车匀速行驶100m 所用的时间是（ ）A 、83sB 、104sC 、833sD 、1042s8、在如图所示的电路中，R 1=10Ω，R 2=20Ω，R 3的阻值不等于零，当断开开关S 时，电压表的示数为6V ，当闭合开关S ，电压表的示数可能是（设电源电压保持不变）（ ） A 、11V B 、10V C 、9V D 、8V9．如图所示，当变阻器的滑片P 置于某一位置时，R 1、R 2两端的电压分别为U 1、U 2；当滑片P 置于另一位置时，R 1、R 2两端的电压分别为U′1、U′2。

电压U 保持不变。

若△U 1= 11'U U -，△U 2=22'U U -，则( )A ．△U 1＜△U 2B ．△U 1＞△U 2C ．△U 1=△U 2D ．无法判断10．小明晚上在书房做功课。

把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是（ ）A ．台灯的灯丝断了B ．台灯内部短路C ．台灯的功率过大D ．插座与台灯插头接触不良 11．如图所示，电源电压不变。

当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是( ) A ．电压表、电流表示数都变大B ．电压表示数变大，电流表示数变小C ．电压表示数变小，电流表示数变大D ．电压表、电流表示数都变小12．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R 0，测量未知电阻R x 阻值，图中不能实现测量R x 阻值的电路图是 ( )13、在图所示的电路中，当滑动变阻器Ｒ的滑片Ｐ从Ｂ向Ａ滑动的过程中，电压表Ｖ１、Ｖ２示数的变化量的值分别为ΔＵ１、ΔＵ２，则它们的大小关系是__________14、在图的电路中，R 为待测电阻，阻值约为5Ω。

给你的器材有：滑动变阻器（2A ，0～10Ω）；电压表，有2个量程，分别为0～3V 、0～15V ；电流表，有2个量程，分别为0～0.6A 、0～3A ；电池组为新干电池3节串联。

两只电表的量程可采用4种选法，但为使测量时能较准确地读数，最后，两只电表的量程应采用__________________________________15、如图所示电路中，S 2断开，S 1闭合，电阻R 2=R 3=12Ω；当S 1断开后，电流表的示数变为原来的1/3，经1 min ，电阻R 2所消耗的电能为180J 。

求当S 1、S 2均闭合时，电流表的示数为多大？16、一电能表表盘上的参数如图所示，将某用电器单独接在该表上，当用电器工作4min 后，电能表转盘转过55r 。

若用电器两端电压是220V ，求：通过该用电器的电流。

小明家的电能表及某月月初、月未的两次示数如图所示。

求： （1）小明家在本月用电多少度？（2）在关闭了所有电器后，小明的妈妈用一只电熨斗熨烫衣服，已知电路中的电压是220V ，通过电熨斗的电流是5A ，熨烫一件衣服需10min 。

请计算电流做了多少功？这段时间内，电能表转盘转了多少r ？第13题 第14题17、半导体材料的导电能力介于导体和绝缘体之间．其电阻受温度影响较大．如图甲是某种半导体材料的电阻随温度变化的关系图像．根据这种半导体材料电阻的特性，小星和他的同学设计了一个电路（如图乙）。

可以测定某一空间的温度。

使用的器材如下：半导体电阻、电源、电流表（0～0.6A ）、开关、定值电阻R 0（10Ω）、导线若干。

（1）定值电阻R 0的作用是什么？（2）当环境温度为20℃时．电流表的读数为0.2A ，求电源的电压。

（3）电流表的读数为0.4A 时，当时环境温度是多少？电流通过半导体电阻10s 内做的电功是多少？18、现有一个供电电压为U 且保持不变的电源，两个定值电阻R 1和R 2(已知电阻值R 1＝2R 2)，导线若干，它们分别与图示虚线框中标有A 、B 、C 、D 的有关接线柱相连接．把一个电流表先后接在有关接线柱间，结果发现： (1) 若把电流表接在接线柱B 、C 间．电流表指针偏转到某一位置(设这时的示数为I)； (2) 若把电流表改接在接线柱A 、D 间，它的示数变为1/2I ；(3) 若把电流表改接在接线柱A 、C 间，它的示数变为1/3I ．试根据上述测试结果，画出虚线框内有关接线柱间电源、电阻或导线的连接情况，并标明R 1、R 2．初三物理上前四章复习习题一、选择题（每小题2分，共24分）在每小题给出的四个选项中只有一个选项是正确的．1．以下学习用品中，在通常情况下属于导体的是 A ．塑料刻度尺 B ．物理课本 C ．金属小刀片D ．擦字橡皮2．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫超导体，下列物体可以用超导体来制作的是A ．输电导线B ．白炽灯的灯丝C ．电炉的电热丝D ．家用保险丝 3．电动机是一种高效率、低污染的动力设备，广泛地应用在各种家用电器中．下列家用电器中应用了电动机的是 A ．洗衣机B ．电饭锅C ．电热水壶D ．电热毯4．爆米花是将玉米放入密闭的铁锅内，边加热边翻动一段时间后，当铁锅突然打开时，随着 “砰”的一声，玉米变成玉米花．下列说法正确的是A ．玉米粒主要通过翻动铁锅对其做功，使其内能增加B ．玉米粒主要通过与铁锅间的热传递，使其内能增加C ．玉米粒内水份受热膨胀对粒壳做功爆开，内能不变D ．玉米粒内水份受热膨胀对粒壳做功爆开，内能增加 5．小明用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15min 内标有 “6000imp/kWh ”的电子式电能表指示灯闪烁了1800次，这用电器可能是 A ．空调器B ．白炽灯C ．电视机D ．电冰箱6．如图是三线插头的照片，留心观察发现，与地线连接的那个插片比另外两个插片要稍长一些，插片在长度设计上的这种差异，主要是考虑下列哪一因素 A ．使插头的造型更美观B ．有利于识别火线和零线插片C ．插入插座中更稳固D ．操作时可确保接地插片先接通C D7．小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、长度的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表8．在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯发光，且电压表的示数为6V，产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路9．如图甲图所示，一工人正把一重物送往高台，小明看见后急忙前去帮忙，他找来一块木板，搭成如图乙所示的斜面，结果轻松地把重物推到了高台上．关于这两种方法，下列说法正确的是( )A．甲、乙机械效率是一样的B．工人克服重力做功较多C．两人做同样多的有用功D．小明做功的功率要大些10．由于水的比热容比沙石或干泥土的比热容大，所以在沿海地区陆地表面的气温比海面的气温昼夜变化显著．因此（）A．白天的海风多是从陆地吹向海面，夜晚的海风多是从海面吹向陆地B．白天的海风多是从海面吹向陆地，夜晚的海风多是从陆地吹向海面C．白天和夜晚的海风多是从陆地吹向海面D．白天和夜晚的海风多是从海面吹向陆地11．如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表示数变化情况应是（）A．电压表、电流表示数都变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表、电流表示数都变小12．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A．那么定值电阻R0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A．12W B．8W C．4W D．2W13．（2014•无锡）有一电热水器，质量为20kg，装满水后的总质量为70kg，该热水器额定电压是220V，内部有两个加热管，有三档不同的加热功率，其中最大额定功率是2000W，如图是电热水器安装的尺寸及其受力示意图，在竖直方向上热水器受到挂钩拉力F2和重力G，在水平方向上热水器受到膨胀螺钉对它的拉力F1和墙壁对它的支持力F3．（g取10N/kg，ρ水=1.0×103kg/m3）（）（1）该热水器最多能装多少立方米的水？（2）该热水器装满水时，膨胀螺钉的拉力F1是多大？（3）若热水器内部两个加热管的电阻阻值相同，则每个加热管的电阻是多少？周六提高班答案1、C2、D3、B4、C5、C6、D7、B8、D 9A 10 B 11D 12 B 13、ΔＵ１>ΔＵ２ 14、0～3V 和0～0.6A 15、2.25A 16、1.25 82度 550r 17、保护电路 12V 40℃ 32J 18、得水的体积：==得总电阻：=RA B C D。

合集下载

九年级物理 专练三：电功、电功率练习(包含答案)

九年级物理 专练三：电功、电功率练习(包含答案)

专练三：电功、电功率练习（含答案）一、选择题1.一个电热器电阻为R，当它两端电压为U，通电时间为t时，消耗电能为1W；若要使它消耗电能为4W，下列方法正确的是( )A.电阻R不变，电压U不变，通电时间t变为原来的2倍B.电阻R减半，电压U增大1倍，通电时间t不变C.电阻R不变，电压U增大1倍，通电时间t不变D.电阻R减半，电压U不变，通电时间t不变2.R1、R2两个电阻并联后接入电路中，它们的电功率之比P1:P2=9:4则有R1、R2两个电阻阻值之比是( )A.9:4B.4:9C.3:2D.2:33.将两电热丝R1、R2串联起来，接在电路中.若R1＞R2，则先被点燃的火柴是( )A.电炉丝R1上的火柴B.电护丝R2上的火柴C.两电热丝上的火柴同时被点燃D.无法确定4.标有“2400Ω，40W”和“2400Ω，20W”的两个定值电阻，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为( )A.1:2B.2:1C.1:1D.1:45.电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是( )A.电烙铁最多B.电视机最多C.电风扇最多D.一样多6.三个灯泡L1、L2、L3、分别标有“220V，100W”、“110V，100W”、“36V，100W”字样，它们都正常发光时，则( )A.L1亮B.L2亮C.L3亮D.一样亮7.如图所示的电路，当变阻器的滑片P向b移动过程中( )A.灯L功率变大，电流表Ａ、电压表Ｖ的示数都变小B.灯L功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大C.灯L功率变小，电流表Ａ、电压表Ｖ的示数都变大D.灯L功率变小，电流表Ａ的示数变小，电压表Ｖ的示数变大8.一个标有“4V，2W”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则( )A.此时灯泡中电流为0.5AB.此时灯泡中电流为1AC.此时灯泡的实际功率为0.5WD.此时灯泡的实际功率为1W9.小红家的电表允许通过的最大电流是10A，她家有4个标有“220V，60W”的灯泡，1个标“220V，1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则( )A.所有用电器可以同时使用B.除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D.电冰箱制冷时，其他用电器不能同时使用10.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是( )A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小11.近年来，我市电力供应紧张，节约用电尤为重要。

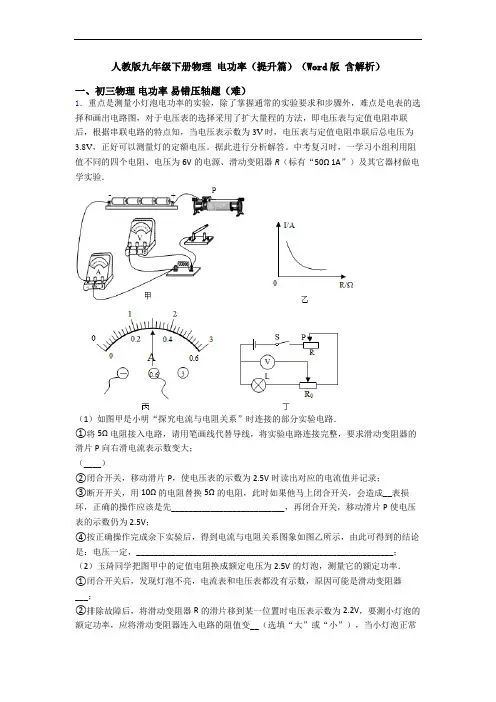

人教版九年级下册物理 电功率(提升篇)(Word版 含解析)

人教版九年级下册物理 电功率(提升篇)(Word版 含解析)

人教版九年级下册物理电功率（提升篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

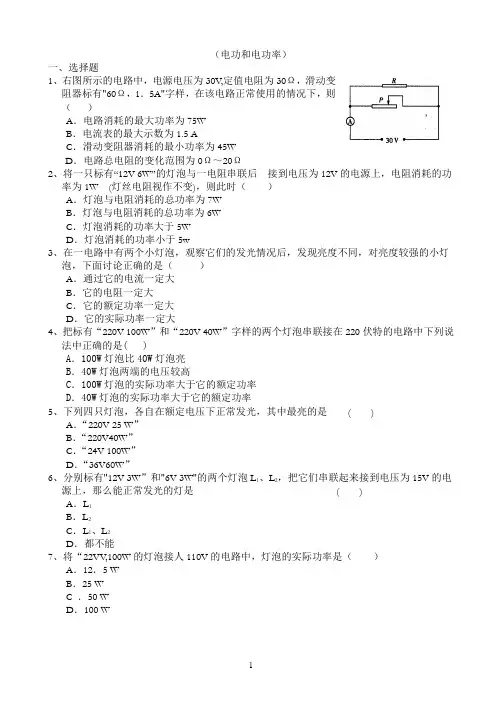

初三物理周六辅导班试卷(电功和电功率)

初三物理周六辅导班试卷(电功和电功率)

（电功和电功率）一、选择题1、右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有"60Ω，1．5A"字样，在该电路正常使用的情况下，则（）A．电路消耗的最大功率为75WB．电流表的最大示数为1.5 AC．滑动变阻器消耗的最小功率为45WD．电路总电阻的变化范围为0Ω～20Ω2、将一只标有“12V 6W”的灯泡与一电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W (灯丝电阻视作不变)，则此时（）A．灯泡与电阻消耗的总功率为7WB．灯泡与电阻消耗的总功率为6WC．灯泡消耗的功率大于5WD．灯泡消耗的功率小于5w3、在一电路中有两个小灯泡，观察它们的发光情况后，发现亮度不同，对亮度较强的小灯泡，下面讨论正确的是（）A．通过它的电流一定大B．它的电阻一定大C．它的额定功率一定大D．它的实际功率一定大4、把标有“220V 100W”和“220V 40W”字样的两个灯泡串联接在220伏特的电路中下列说法中正确的是( )A．100W灯泡比40W灯泡亮B．40W灯泡两端的电压较高C．100W灯泡的实际功率大于它的额定功率D．40W灯泡的实际功率大于它的额定功率5、下列四只灯泡，各自在额定电压下正常发光，其中最亮的是( )A．“220V 25 W”B．“220V40W”C．“24V 100W”D．“36V60W”6、分别标有"12V 3W”和"6V 3W"的两个灯泡L1、L2，把它们串联起来接到电压为15V的电源上，那么能正常发光的灯是( )A．L1B．L2C．L1、L2D．都不能7、将“22VV,100W的灯泡接人110V的电路中，灯泡的实际功率是（）A．12．5 WB．25 WC ．50 WD．100 W8、如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a端时，电阻R1消耗的功率为7.2W，滑动变阻器R2的滑片滑到b端时，电阻R1消耗的功率为0.8W，此时电压表示数为4V。

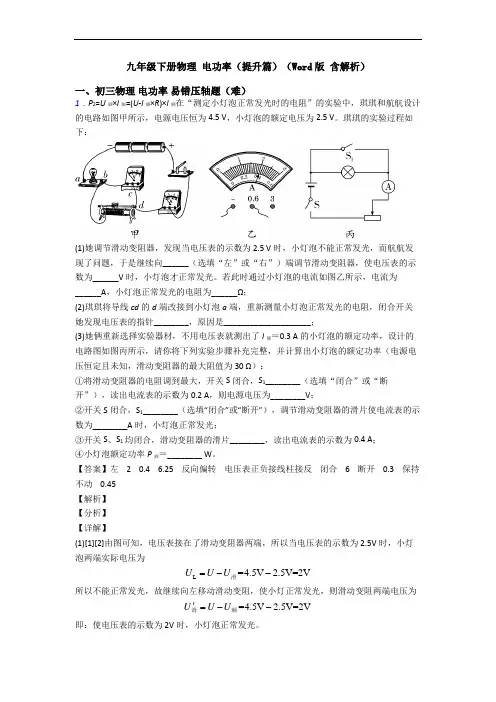

九年级下册物理 电功率(提升篇)(Word版 含解析)
