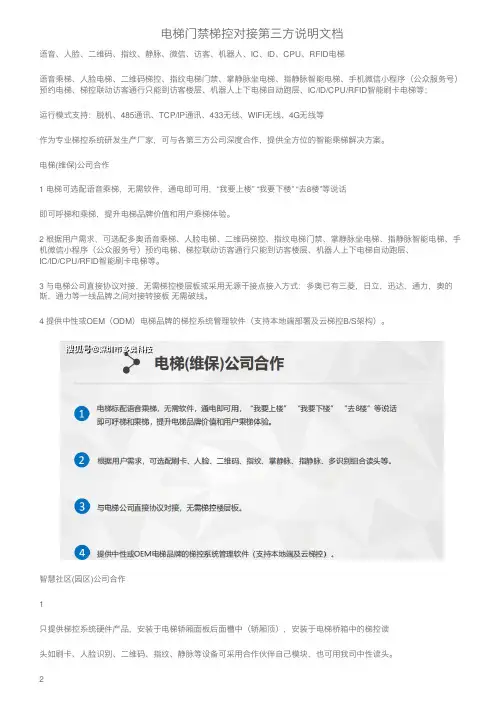

电梯门禁梯控对接第三⽅说明⽂档语⾳、⼈脸、⼆维码、指纹、静脉、微信、访客、机器⼈、IC、ID、CPU、RFID电梯语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等；运⾏模式⽀持：脱机、485通讯、TCP/IP通讯、433⽆线、WIFI⽆线、4G⽆线等作为专业梯控系统研发⽣产⼚家，可与各第三⽅公司深度合作，提供全⽅位的智能乘梯解决⽅案。
电梯(维保)公司合作1 电梯可选配语⾳乘梯，⽆需软件，通电即可⽤，“我要上楼” “我要下楼” “去8楼”等说话即可呼梯和乘梯，提升电梯品牌价值和⽤户乘梯体验。
2 根据⽤户需求，可选配多奥语⾳乘梯、⼈脸电梯、⼆维码梯控、指纹电梯门禁、掌静脉坐电梯、指静脉智能电梯、⼿机微信⼩程序（公众服务号）预约电梯、梯控联动访客通⾏只能到访客楼层、机器⼈上下电梯⾃动跑层、IC/ID/CPU/RFID智能刷卡电梯等。
3 与电梯公司直接协议对接，⽆需梯控楼层板或采⽤⽆源⼲接点接⼊⽅式：多奥已有三菱，⽇⽴，迅达，通⼒，奥的斯，通⼒等⼀线品牌之间对接转接板⽆需破线。
4 提供中性或OEM（ODM）电梯品牌的梯控系统管理软件（⽀持本地端部署及云梯控B/S架构）。
智慧社区(园区)公司合作1只提供梯控系统硬件产品，安装于电梯轿厢⾯板后⾯槽中（轿厢顶），安装于电梯桥箱中的梯控读头如刷卡、⼈脸识别、⼆维码、指纹、静脉等设备可采⽤合作伙伴⾃⼰模块，也可⽤我司中性读头。
2⽤合作伙伴读头（如刷卡、⼈脸识别、⼆维码、指纹、静脉等），多奥提供梯控系统乘梯接⼝，乘梯⼈员识别有效后，仅需发送到达楼层1条指令即可实现对接，对接简单、⾼效。
或按合作伙伴协议我们来做对接也可以。
3不需要使⽤多奥梯控系统软件，合作伙伴软件平台统⼀发⾏⼈员信息及乘梯权限，实现⼀套软件统⼀⼈员发⾏及管理（需硬件对接）。
无接触式乘梯系统1、云召梯方案在新冠疫情非常时期，为乘客更安全地乘坐电梯，深圳多奥借助阿里云平台提供无接触呼叫电梯的多种方案。
通过手机蓝牙或app、微信公众号/小程序等方式呼叫电梯，电梯按钮即自动点亮目的地楼层，全程无需接触电梯按钮，减少乘梯感染风险。
①通过手机蓝牙或APP实现电梯外呼按键呼梯及轿厢内按键自动到层云电梯智能控制系统，乘客可通过手机蓝牙或app、微信公众号或小程序等软件进行在轿厢内外的上下楼登记，轿厢内电梯按钮即自动点亮目的地楼层，降低乘客在轿厢内感染病毒的风险。
②通过手机小程序或微信公众号二维码扫码乘坐电梯乘客在侯梯厅外呼或轿厢内，刷手机小程序或公众号生成的二维码，实现电梯内外召唤的登记，电梯按钮即自动点亮目的地楼层，切断由于接触按钮而感染病毒的风险。
还可联动人脸识别AI无感二维码门禁通道考勤系统③人脸识别AI自动呼梯乘客可通过人脸识别，实现侯梯厅和轿厢内外自动登记所在楼层简称人脸识别AI无感二维码刷卡梯控系统④非接触式IC卡/零接触式手机NFC呼梯/无接触式RFID（2.4G+125K+13.56MHZ）无感智能电梯控制系统基于视频流AI人脸识别二维码IC卡智能一卡通平台通过刷在各楼层和轿厢内自动感应非接触式IC卡/零接触式手机NFC呼梯/无接触式RFID（2.4G+125K+13.56MHZ），实现内外召唤的登记。
⑤二维码自助人脸识别无感访客系统手机远程呼梯派梯系统通过手机可远程控制当前位置电梯楼层或轿内蓝牙控制器，遥控内外召唤的登记。
2、机器人联动智能解决方案随着国内外机器人市场的蓬勃发展，机器人垂直移动的需求不断增多。
深圳多奥机器人AGV 自动上下电梯软件为已与多家机器人厂家进行了配套对接，对机器人接口进行了定制开发且可配套任何品牌电梯，成为机器人梯控行业内首个打通服务机器人垂直移动通道的公司之一。
深圳多奥智能机器人联动电梯改造解决方案，通过配送机器人与电梯COP按键信号无源干接点通讯的对接，可实现任何机器人自主“使用”任何品牌电梯，在楼宇内实现智慧无人配送，将快递、外卖等送达各楼层用户。
电梯VIP用动态人脸识别电梯控制即梯控电梯门禁系统动态人脸识别电梯控制即梯控电梯门禁系统介绍3D(维)人脸识别电梯控制即梯控电梯门禁系统介绍简介3D(维)人脸识别系统，能够像人眼一样直观地识别，是世界上第一款快速、准确的人脸三维识别设备。
解决弥补了传统2D可见光人脸识别存在的不足，鉴别时间只需要一秒钟，走路甚至跑过去，只需在设备上恍一眼，它就会鉴别其身份是否是以前注册过的，系统对每个人的注册时间只需2秒，注册人数可达十万以上。
3D(维)人脸识别产品特性☆高速接入注册时间：2秒识别时间：小于1秒注册人数可达十万以上的数据库吞吐能力：每分钟多达60人☆可靠性和安全性没有“人为因素”的错误不可能通过一个普通的照片欺骗高品质的3D测量的人脸☆实用性工作距离范围：0.8-1.6米不需要直接的身体接触和定位带有帽子和太阳镜也能快速识别能方便简单的与其他设备集成人脸模型直观指示3D(维)人脸识别应用场景1、社会治安应用旅馆、网吧、娱乐会所、重大集会（演唱会、体育赛事、大型讲座）2、车管所应用身份驾照采集、考试登记、审核登记3、社会防范应用上访接访、刑事案件、重点人员、卡口、查报站等4、企业、校园、住宅安全——智能小区、政府职能部门、校园门禁5、摄像监视系统——机场、铁路、海关、军队、银行、体育场、超级市场6、网络应用——辅助信用卡网络支付7、身份辨识——电子护照、第三代身份证8、信息安全——计算机登录、电子政务和电子商务3D(维)人脸识别电梯智能控制主板技术参数1）工作电压：DC12V-24V/1A2）工作环境：-30℃-75℃3）通讯方式：RS485 TCP/IP CAN4）最大用户数：无限制5）支持卡片类型：IC卡、EM卡、ID卡、T5557卡、CPU卡等6）支持生物识别读头：指纹、静脉识别、掌纹识别、虹膜、面部识别等7）连接方式：无源干接点8）电梯触点输出扩展板云APP电梯智能控制主板IC卡电梯智能控制扩展板技术参数1）产品型号：DAIC-DT-K2）规格：130*75云APP智能控系统扩展板多奥微云电梯管理系统即APP梯控门禁系统功能说明3D(维)人脸识别功能细项1）业主乘梯：业主进入电梯轿厢后用云摇一摇或者刷卡，电梯直接启动到达业主楼层，无须进行任何手动操作，其它受控楼层无法到达。
11调试卡
12微信公众号或小程序
13电梯控制人脸识别与数据库服
务器
14
15
1电源线（含专用接口）
2楼层按键控制线（含专用接
口）
3电源拔动开关控制线（含专用
接口）
4人脸识别电梯读头数据线（含
专用接口）
5电梯随行电缆
7辅材
TOT
AL汇总
酒店无人值守人脸+刷卡+二
NXP S50 IC
*提供二维码自助人脸识别无感访客系统软著
内置人脸识别分析模型与算法；
* 标配不低于1颗I5 8600 3.1六核/六线程处理器，最大支持1颗Socket
LGA1151 INTEL® Core酷睿 G系列&i3系列&i5系列&i7系列处理器，最高QPI 9.6 GT/s，支持功耗160W
* 配置采用INTEL® B360芯片组
* ≥2个内存插槽（2-DIMM/每个CPU）适用DDR4 1.5V， 2133~2666MHz范围，单条最大16G，最高32GB，标配 8G DDR4 2400内存
* 支持3个3.5寸硬盘位，标配不低于1块 ST 1T SATA 128M 企业级硬盘支持M2;SATA3;M2;PCI-E 硬盘类型
* 支持M2;SATA3;M2;PCI-E，可选硬Raid卡带缓存
RVV3*1.0 RVV24*0.15 RVV6*0.5 RVVP6*0.5
（一+二）小计小计
脸+刷卡+二维码QR识别电梯控制系统
计
计。
人脸识别AI无感二维码门禁通道考勤刷卡梯控系统如何设置嵌入动态视频流人脸机人脸识别AI无感二维码门禁通道考勤刷卡梯控系统如何设置嵌入动态视频流人脸机适合以下系统：二维码自助人脸识别无感访客系统基于视频流AI人脸识别二维码智能IC卡一卡通平台人脸识别AI无感二维码门禁通道考勤系统人脸识别AI无感二维码刷卡梯控系统使用IE浏览器连接相机，在网址栏输入相机IP地址，相机默认IP是192.168.1.88，登录后下载控件，双击下载的程序安装控件。
注：如无法下载，修改IE浏览器“工具”菜单里Internet选项，取消保护模式。
4.2界面登录安装控件后，桌面上会生成应用程序图标，双击运行，出现如下登录界面。
可选择程序语言（支持简体中文、繁体、韩文和英文），输入已知的相机IP地址（默认用户名和密码是admin、admin），点击“登录”按钮登录相机。
或者点击进入相机搜索界面，点击“搜索”按钮搜索相机，选择相机登录。
若要连接多个相机，则在多视频中进行勾选，然后点击登录。
本工具最大支持连接9个相机。
登录后再点击各路视频的“连接”按钮显示视频画面。
4.3画面调节调节画面和人脸的各项数据，点击人脸过滤，将光标移动红色的识别区域框线上，可以调节画面中人脸的识别区域大小，通过调节最小人脸尺寸来控制相机的最远识别距离，如果人脸小于最小尺寸，相机将不会抓拍和比对。
需要相机固件支持才能使用该功能。
（如下图）将光标移动绿色的识别区域框线上，可以调节画面中人脸识别区域的大小，设备将对处于识别区域内的人脸进行抓取，点击设置保存。
（如下图）4.4人脸识别参数λ特写：选中后会在d:\face(可设置)下生成特写图片。
λ全景：选中后会在d:\face(可设置)下生成全景图片。
λ注册人脸：选中后比对时会在界面上显示实时人脸和模板中匹配的人脸。
λ比对开关：选中后会将实时人脸和模板中的人脸进行比对。
λ去除重复、重复输出间隔：表示在设定的时间内同一个人只输出1次比对结果。

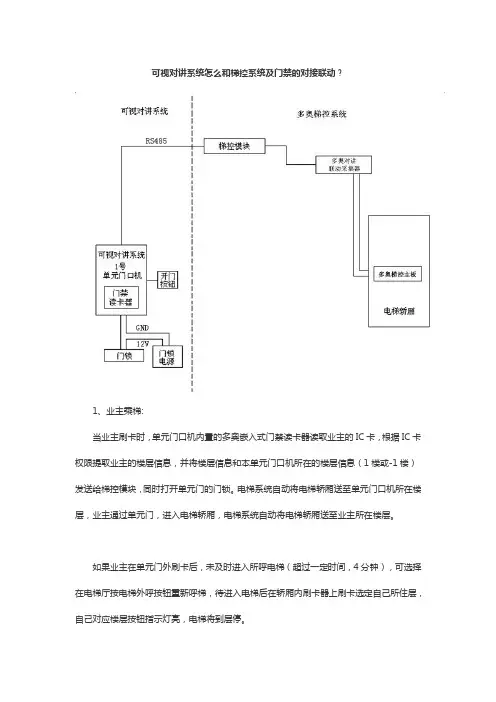

可视对讲系统怎么和梯控系统及门禁的对接联动？1、业主乘梯:当业主刷卡时，单元门口机内置的多奥嵌入式门禁读卡器读取业主的IC卡，根据IC卡权限提取业主的楼层信息，并将楼层信息和本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
电梯系统自动将电梯轿厢送至单元门口机所在楼层，业主通过单元门，进入电梯轿厢，电梯系统自动将电梯轿厢送至业主所在楼层。
如果业主在单元门外刷卡后，未及时进入所呼电梯（超过一定时间，4分钟），可选择在电梯厅按电梯外呼按钮重新呼梯，待进入电梯后在轿厢内刷卡器上刷卡选定自己所住层，自己对应楼层按钮指示灯亮，电梯将到层停。
2、访客乘梯:当访客呼叫时，单元门口机会记录下访客呼叫业主时输入的楼层信息，业主确认访客后，在室内分机上按开锁按键为访客开门，单元门口机将本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
多奥梯控系统自动将电梯轿厢送至单元门口机所在楼层，访客通过单元门，进入电梯轿厢按要去的楼层，其他楼层没有权限，电梯系统自动将电梯轿厢送至业主所在楼层。
如果访客错过电梯，访客未及时乘坐电梯到达业主家中，需与业主再次联系，重新按动开锁按键。
3、业主互访：业主互访时，需到一层或者负一层通过可视对讲与被访业主确认身份后，同访客一样进行操作。
回家时，可在被访业主家中按下呼梯按钮，提前召唤电梯，进入电梯后刷卡即可点亮自己所住楼层按钮，乘梯回家。
同栋楼则通过户户通功能实现互访4、物业及保安人员巡视：当物业管理人员或小区保安（保洁）人员须使用电梯时，可持专用的电梯IC卡乘梯。
此卡可开放电梯所有楼层按键，物业管理人员或小区保安（保洁）人员根据需要可选择所去楼层按钮。
如果在一定时间内（8秒）不选择任何楼层按钮，则所有楼层按钮将会重新关闭。

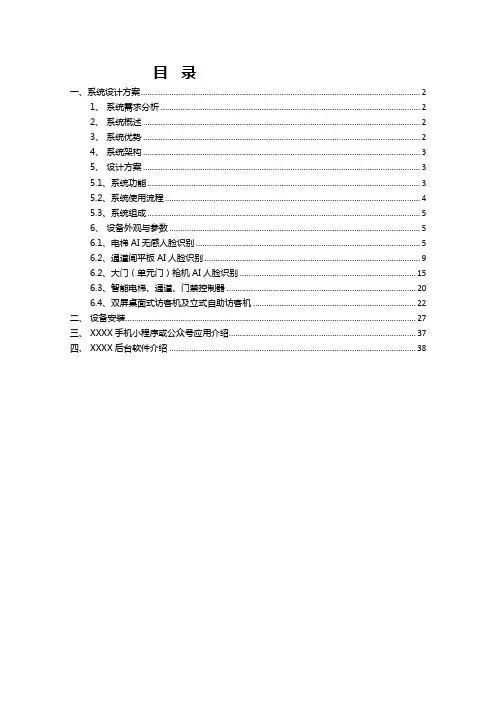

目录一、系统设计方案 (2)1、系统需求分析 (2)2、系统概述 (2)3、系统优势 (2)4、系统架构 (3)5、设计方案 (3)5.1、系统功能 (3)5.2、系统使用流程 (4)5.3、系统组成 (5)6、设备外观与参数 (5)6.1、电梯AI无感人脸识别 (5)6.2、通道闸平板AI人脸识别 (9)6.2、大门（单元门）枪机AI人脸识别 (15)6.3、智能电梯、通道、门禁控制器 (20)6.4、双屏桌面式访客机及立式自助访客机 (22)二、设备安装 (27)三、 XXXX手机小程序或公众号应用介绍 (37)四、 XXXX后台软件介绍 (38)一、系统设计方案1、系统需求分析随着社会经济的高速发展，居住环境的舒适性和安全性已成为人们居住首选，而通道、通道、门禁、梯控、访客、访客系统在安全的居住环境中起到的重要作用得到越来越多的重视，目前国内的通道、通道、门禁、梯控、访客、访客系统以卡类设备、指纹设备或密码设备为主，这些识别方式要求人员近距离操作，当使用者双手被占用时显得极不方便，同时也带来卡片或密码丢失、遗忘，复制以及被盗的隐患和成本高的问题。
而指纹识别，被指纹套破解了“密码”，更加让人觉得恐慌不安，如何使物业的通道、门禁、梯控、访客系统真正实现安全性、智能性、便捷性，成为所有公民最期待的事,而此时XXXX人脸识别通道、门禁、梯控、访客系统的问世，真正解决了业主、访客出入的管理形成有效的高安全管理。
人脸识别作为一种新兴的安防智能化产品，目前，在安防监控领域，人脸识别主要是基于对可见光图像的活体人脸识别。
人脸与人体的其它生物特征（指纹、虹膜等）一样与生俱来，虽然环境光线、人脸的分辨率对识别结果存在影响，但相比其它特征识别，其具有非强制性、隐蔽性、友好性、高并发性等特点，因此，对于开放的公共环境下的应用，人脸识别产品有不可比拟的优势。
2、系统概述XXXX人脸识别产品采用动态人脸识别技术，基于对可见光图像的人脸识别，同时加入活体检测功能，不仅可以在门禁、通道、访客上使用，还可以联动电梯，同时业主可自主在微信小程序或微信公众号注册，物业端授权，更可以给访客注册人脸临时使用。

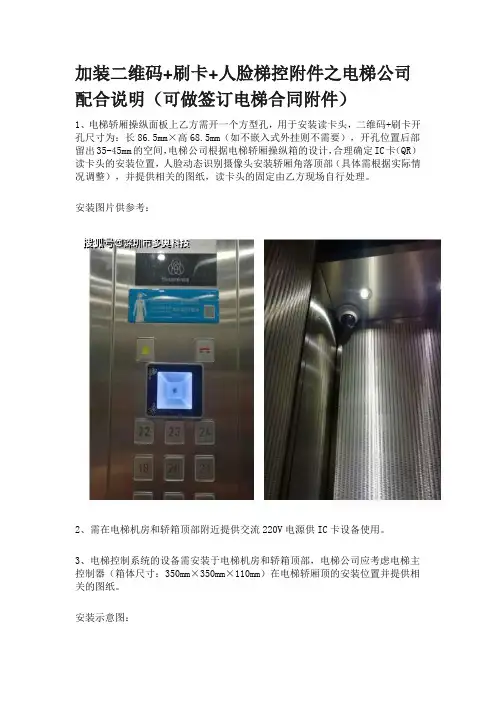

加装二维码+刷卡+人脸梯控附件之电梯公司配合说明（可做签订电梯合同附件）1、电梯轿厢操纵面板上乙方需开一个方型孔，用于安装读卡头，二维码+刷卡开孔尺寸为：长86.5mm×高68.5mm（如不嵌入式外挂则不需要），开孔位置后部留出35-45mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡（QR）读卡头的安装位置，人脸动态识别摄像头安装轿厢角落顶部（具体需根据实际情况调整），并提供相关的图纸，读卡头的固定由乙方现场自行处理。
安装图片供参考：2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。
3、电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：350mm×350mm×110mm）在电梯轿厢顶的安装位置并提供相关的图纸。
安装示意图：4、甲方在设备安装调试时，需有专业电梯维护人员在现场提供支持。
5、乙方提供机房到轿顶的6*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯，提供TCP/IP通讯线（网线）以便IC卡电梯智能系统联网（如用无线网桥则不用考虑此项）。
其布线施工绑扎等需要电梯公司现场技术指导及配合。
6、电梯公司需在电梯轿箱顶部提供一个无源开关量的消防信号，用于IC卡电梯控制器消防联动功能。
7、电梯公司现场配合第三方方采用无源干接点方式截取电梯按键信号线的接入，电梯公司则直接对插需提供按键正面图，背面图及详细插口说明。
梯控原理图如下：8、电梯公司需配合第三方安装人脸、二维码、IC卡电梯智能梯控，按文件要求提供按钮的外围接线方式加装电梯IC卡等身份认证方式。
深圳多奥梯控产品满足2019 国市监特设函[2019]64号市场监管总局关于调整《电梯施工类别划分表》的通知要求第五条：（5）仅通过在电梯轿厢操纵箱、层站召唤箱或其按钮的外围接线方式加装电梯IC卡等身份认证方式。
属于一般维修。
9、如果电梯贯通门直接入户则则需相应按键板对应相应入户，即主副门开门按钮是否有效取决于主副操作箱是否有内召登记。

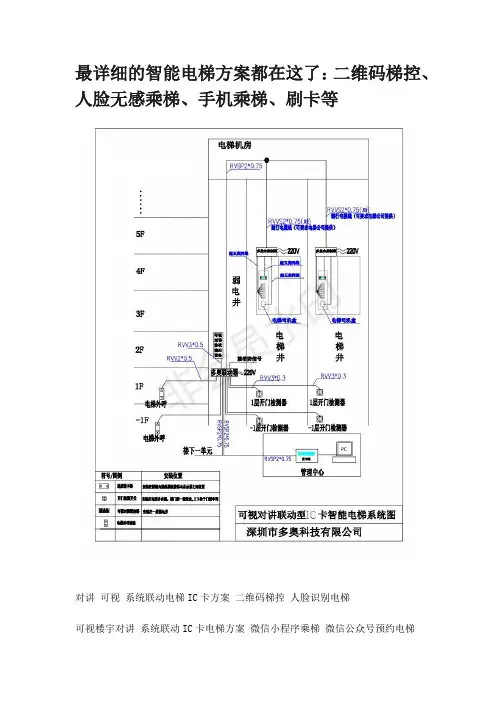

最详细的智能电梯方案都在这了：二维码梯控、人脸无感乘梯、手机乘梯、刷卡等
对讲可视系统联动电梯IC卡方案二维码梯控人脸识别电梯
可视楼宇对讲系统联动IC卡电梯方案微信小程序乘梯微信公众号预约电梯
楼宇可视对讲系统联动电梯门禁方案 AGV 机器人自动乘梯上下楼
楼宇BA系统联动电梯IC卡门禁方案智能召梯室内机召梯
OA系统联动梯控IC卡方案二维码电梯派梯人脸自动选层
HIS 系统联动电梯ID卡方案手机电梯 NFC刷卡电梯
智慧社区系统联动电梯CPU卡方案密码乘梯刷卡电梯二维码电梯
智慧校园系统联动电梯HID卡方案蓝牙摇一摇自动乘梯 APP呼梯
智能社区系统联动电梯刷卡方案单元门自动呼梯室内分机召梯单元主机智能召梯
平安社区系统联动刷卡电梯方案二维码自助人脸识别无感访客系统
雪亮工程系统联动电梯控制方案机器人AGV自动上下电梯
智慧医院系统联动CPU卡电梯方案基于视频流AI人脸识别二维码IC卡智能一卡通
24H酒店系统协议联动电梯IC卡方案可视音频楼宇云对讲门禁管理系统
自助酒店系统硬件联动ID卡电梯方案人脸识别AI无感二维码门禁通道考勤系统
CBD出入口系统联动贯通门电梯IC卡方案人脸识别AI无感二维码刷卡梯控系统
访客可视系统联动内外呼梯IC卡方案
智慧物业系统联动远距离梯控方案
物联网电梯系统联动HID卡电梯方案
云对讲系统联动梯控IC卡方案
视频门禁APP梯控IC卡方案。
二维码+动态人脸识别梯控通道方案1、方案简介随着科学技术的推广运用，多奥智能云一卡通智能管理系统（云门禁、云梯控、云通道、访客、云消费、）越来越完善，社会各个行业的众多部门纷纷引进了该系统，期望以此来提高管理档次，降低管理成本。
将智能一卡通智能管理系统应用于小区，可以提高物业管理的管理水平和管理效率，减少物业管理人员，也为住户提供一个安全、便捷的生活环境。
住宅小区内部的智能化管理手段一卡通智能管理系统的运用，成为各住宅小区走向科学化、智能化管理的良好途径。
2、设计说明历经3年，多奥硬件+软件工程师（上位机、云平台、安卓、IOS）日夜奋战完美打通访客云对讲门禁通道停车场梯控充电桩所有硬件软件平台APP均自我研发生产销售解决行业内痛楚（有对讲的没梯控，有门禁的没可视对讲，有梯控的没停车场，有停车场的没访客.... ）彻底解决现有市场几大痛点：一，有平台的没硬件，只能拼凑；二，有硬件的不光没平台还是传统；三，非蓝牙脱机模式解决蓝牙匹配问题；四，APP 二维码密码刷卡人脸指纹 ...融合；五，与第三方无缝websocket对接如 BA、智慧酒店、智慧城市、智慧社区、智慧校园、智慧工地....多奥自主研发生产的访客系统、云对讲系统、云通道系统、云门禁系统、云梯控系统等硬件设备及基于B/S架构开发的管理平台软件已在小区、写字楼、酒店、大型企业等诸多项目中应用，并取得了良好的口碑，愿意成为贵公司最可信赖的长期合作伙伴。
展望未来，我们将致力于技术专业化、生产规模化和使用人性化，致力于推进品牌的建设和提高技术支持服务水平，实现公司的可持续发展，力争成为中国最有竞争力的数字化智能设备研发生产企业。
⌝多奥技术优势λ拥有一支稳定的、专业的软硬件技术开发团队：λ全部核心技术为自主知识产权，保证产品稳定性与延续性；λ研发上的高投入，保证产品与技术在行的领先；λ能提供完整的出入口解决方案及产品；λ管理软件采用B/S架构，真正的云平台；⌝多奥产品优势λ采用工业级ARM-CM3的32位高速多线程处理器平台及嵌入式操作系统；λ采用主要元器件均为进口工业级产品，具有极高的稳定性和可靠性；λ多种安全保护措施：输入输出电源动态保护、瞬间电压过压及短路保护、防雷击保护；λ门禁、梯控、对讲、访客等产品管理平台一体化、模块化使系统改造、升级非常容易；λ多种识别方式：手机APP、人脸、指纹、二维码、IC卡等识别方式，并可混合使用；λ集团化管理：支持总公司、物业、楼栋分级管理；λ安全通讯：银行级别安全，采用SSL证书模式，异地备份，数据永不丢失；λ跨平台：支持电脑、平板、手机登陆，随时随地办公；λ高性能：全内存操作，实现极速体验；λ开放接口：方便第三方软件及硬件接入；⌝多奥云平台λ浏览器登陆，随时办公；λ集中监管，数据实时准确；λ分散管理，日常操作高效公开；λ部署快捷，扩展成本低；λ使用简单，维护方便；λ实时监控：设备运行状态λ接口透明，集成方便快捷性能稳定，容错性好项目简介业主操作流程访客操作流程业主乘梯：方法1：业主通过人脸识别，通过权限内的人行通道闸机，并且通过人脸识别乘坐对应电梯，如果业主对应单层权限，则进入电梯以后人脸识别完成会自动点亮对应楼层，无需手动按电梯按键。
出入口管理解决方案人脸识别+二维码+IC卡深圳市威凯德科技有限公司识别方式：手机APP、人脸识别、IC卡一、项目概述1.1、项目介绍项目名称：项目地址：小区出入口：单元门出入口：设备类型：识别方式：人脸识别+二维码+IC卡1.2、设计原则：系统的实用性：系统的实用性是首先应遵循的第一原则。
同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。
特别是可操作性（便捷性），使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。
系统的稳定性：出入口管理系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要，出入口管理设备的生产过程都有严格的质量检测把关，设备的主要芯片均采用国际知名品牌产品且所选等级均为“工业级”，确保产品在各种应用环境下的稳定性、及对环境的适应性，系统安全性：出入口管理系统中的所有设备及配件在性能安全可靠运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。
强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。
系统可扩展性：出入口管理系统的技术不断向前发展，用户需求也在发生变化，因此系统的设计与实施应考虑到将来可扩展的实际需要，亦即：可灵活增减或更新各个子系统，满足不同时期的需要，保持长时间领先地位，成为智能建筑的典范。
系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。
系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。
系统易维护性：出入口管理系统在运行过程中的维护应尽量做到简单易行。
系统的运转真正做到开电即可工作，插上就能运行的程度。
而且维护过程中无需使用过多专用的维护工具。
从计算机的配置到系统的配置，前端设备的配置，都充分仔细地考虑了系统可靠性。
联网多功能人脸识别识别指纹刷卡电梯分层控制系统局域网解决方案一、系统应用简介联网人脸识别+指纹识别+IC刷卡多能识别终端做为电梯分层控制管理系统应用身份识别输入，结合我司自主开发的电梯分层控制器，实现乘梯人员的楼层权限管理，有开通权限的楼层在识别身份后可以乘梯，无权限则不能乘梯。
电梯楼层控制系统是对电梯的楼层使用进行智能化控制，达到授权人员经验证后使用电梯到达授权楼层的目的，首先是提高了建筑的安全性，再是提高了电梯的运行效能，节能环保，可谓一举多得的智能化管理系统。
梯控系统主要应用于非公共场合的建筑物电梯，例如企业办公大楼、住宅小区、酒店、商务大厦等，为应对闲杂人等自由出入小区乘坐电梯到任意楼层潜在的安全隐患，在电梯轿厢内安装梯控读卡器或专用识别端，人员进入电梯后，需要刷卡或其它方式识别身份后，才能按授权楼层按键，否则按键无响应。
如果有人进入电梯后，不刷卡尾随其他人员，会引起其他人员的警觉，如果单独进入电梯，不刷卡则不能到达其他楼层。
当应用于住宅小区时，还能够联动小区单元楼的楼宇对讲系统，实现对访客的管理，无卡进电梯后按被访者所在的楼层按键后到达被访者所在楼层。
系统由多功能人脸识别指纹刷卡终端、电梯分层控制板、楼层扩展板、管理电脑、发行端、供电设备、网络通迅设备及线材等组成。
二、工作原理1、电梯分层控制兼容性处理分层控制由我司核心的分层主控制器来完成，接收到电梯读卡器给出动作指令后，由分层主控制器对应的继电器动作来完成点亮楼层按键实现分层控制；分层控制能实现识别后授权楼层按键有效或识别后自动点亮楼层按键两种工作模式：刷卡按键或刷卡直达，不需要重新设置程序，仅通过接线方式完成两种工作模式的切换，刷卡按键为每个继电器动作一个楼层，刷卡直达为每2个继电器动作一个楼层；分层控制器采用高性工业级设计元器件开发而成，内置逻辑应用程序判断功能，脱机工作状态下实现楼层权限判断，兼容目前市场上大多数的电梯控制使用。
一脸（码、卡）通技术方案（访客、通道、门禁、梯控、考勤、售饭、票务等）梯控和门禁一卡（脸、码）通方案技术方案一. 人脸识别梯控一．召梯在大堂入口安装200 万像素动态脱机人像识别枪机，经枪机人脸识别后，入户大门自动打开，同时自动召梯到 1 楼注：人脸识别机可由用户自主选择，人脸识别枪机，人脸识别半球，平板，还可与可视对讲的刷脸进入，如与可视对讲联动，需可视对讲厂家提供相关联动协议。
200 万像素动态脱机人像识别枪机参数：200 万像素动态脱机人像识别筒机采用了国际先进的神经网络算法（CNN）,是经深圳多奥科技数千万次的算法训练后形成的产品，其集图像采集、人脸检测、人脸跟踪和人脸比对等功能，不仅识别率高同时识别速度快。
脱机动态人像识别筒机由于其无需行人特意配合直接识别，无需电脑控制，大大的提高了人像识别的易用性。
可广泛应用于小区门禁、道闸通道、写字楼等场景。
光学特性1 /2.8"宽动态低照度 CMOS，图像分辨率1920(H)*1080(V)，帧率可达 25 帧；低照度CMOS，0.01Lux@(F1.2，AGC ON)；智能特性高性能嵌入式处理器，集图像采集、人脸检测、人脸跟踪和人脸对比于一体；自主 CNN 神经网络算法，动态识别无需特意配合；无需电脑及云端，脱机人像识别；支持全景图、局部特写图输出；识别速度≤250ms，识别率≥97%；支持20000 人像库；支持视频叠加；支持韦根协议；支持黑白名单及报警输出；支持临时名单管控二．乘梯在电梯里，安装有200 万像素动态脱机人像识别半球，带刷脸、刷二维码读卡器，点亮电梯业主通过人脸识别200 万像素动态脱机人像识别半球（和轿厢内摄像机共用）或刷卡点亮业主所在的楼层。
访客通过被访人下发的二维码点亮电梯，或通过被访人呼梯直接点亮电梯。
物业人员（清洁工。
保安）可通过刷卡，点亮电梯到达楼层。
电梯里的有脸识别摄像机带刷脸、刷二维码读卡器，200 万像素动态脱机人像识别半球参数200 万像素动态脱机人像识别半球采用了国际先进的神经网络算法（CNN）,是经深圳多奥数千万次的算法训练后形成的产品，其集图像采集、人脸检测、人脸跟踪和人脸比对等功能，不仅识别率高同时识别速度快。
IC卡电梯与对讲联动配合说明（只适用DT-F系列）一、电梯公司需要配合的工作：1、电梯轿厢操纵面板上需开一个方型孔，用于安装读卡头，尺寸为：长90mm×高58mm，开孔位置后部留出40mm的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC卡读卡头的安装位置，并提供相关的图纸。
读卡头的固定由施工单位现场自行处理。
2、需在电梯机房和轿箱顶部附近提供交流220V电源供IC卡设备使用。
3、IC卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：400mm×290mm×120mm）在电梯轿厢顶的安装位置及群控器(箱体尺寸：400mm×290mm×120mm)安装在机房的位置,并提供相关的图纸。
4、在设备安装调试时，需有专业电梯维护人员在现场提供支持。
5、电梯公司提供机房到轿顶的12*0.75mm2随行线缆，用于群控器、联网、消防等设备与主控器间的通讯。
6、电梯在轿箱司机盒内提供一个类似司机运行的船形开关，用于IC卡功能的切断与运行。
7、电梯在轿箱司机盒内提供开一个直径为20mm的圆形孔的位置，用于安装数据采集器接口。
8、在电梯轿箱顶部提供一个无源开关量的消防信号，用于IC卡电梯控制器消防联动功能。
9、以上说明为单操纵盘安装1套IC卡的要求，如一个电梯轿箱内采用2个以上的操纵盘（含2个），则IC卡系统将按照操纵盘的数量进行增加，开孔、位置、线缆要求、开关、信号输入等也请电梯公司一并特殊考虑二、楼宇对讲公司需要配合的工作：1、每户对讲分机需保证提供给旺龙公司楼层采集器一个开关量信号，如可视对讲分机的开锁按键输出的是完全的开关量信号，并该信号与对讲分机内部无关联，则可采用，否则需单独装信号开关。
（建议楼宇的对讲分机采用双刀开关，这样，不改动电路，又可双方互不影响）2、如果楼宇对讲公司的系统中，每一层都有一个楼层分隔器，且此分隔器在此层任一住户按下开锁按键时能输出一个开关量信号，则可采用此信号，如对讲公司的产品是采用该方式，则不需要上述第一点对楼宇对讲公司的要求。
楼宇可视对讲厂家配合说明
协议对接：可视对讲系统通过单元门口机（单元门口机）内置的RS485接口（注意：如果是纯数字可视对讲则在电梯顶机房直接局域网走UDP或TCP/IP采集）和多奥对讲协议采集梯控模块进行连接。
（对讲公司提供协议模块,且需要提供主机2台、分机2台、协议说明1份给深圳多奥调试）
协议说明供参考：
访客联动：
户户通：
如有电梯状态反显到分机:
如有室内机召梯
系统结构图如下：
地址码表如下：
注意：每家楼宇可视对讲厂家均会有差别，只供参考！
电梯配合说明
并提供最新的协议（如没有协议则采用多奥硬件方案）说明例如：
日立电梯对照表（供参考）：
硬件方面：
电梯公司配合的事项如下：
1、需要在按钮操纵盘上留孔尺寸为：长86.5mm*高68.5mm* 深50mm,
（多奥有多款不同读头尺寸不一样，可根据项目实际情况调整）开孔位置建议离地不要高于1.7米，如下图：
轿箱操纵盘
（COP）
图一
二维码读卡器外观尺寸图：
2、需要在电梯轿箱顶提供220V电源。
我方设备电源为交流转直流
DC12V,2A。
3、需要提供从轿箱顶到电梯机房的随行电缆（4芯，线径0.5mm²以
上），
其他细节如下：
与客户沟通过的人脸识别设备，请再次确认：
1、客户的1 楼大厅装闸机，闸机有摄像头，员工刷脸后通过闸机进入，同时自
动呼梯到1 楼（闸机人脸识别客户自理选择用多奥半球还是平板）；
—建议通过干触点形式，将1 楼人脸识别与外招信号连接，实现呼梯，外招非标，向上按
钮开关电缆非标接出一路给人脸使用。
（如有日立协议可直接联动）
对，其接线图如下：
本接头用于输出开关量，与电梯按键实现联动，实现自动呼叫电梯或通过电梯按钮选择前往楼层或外呼上下按键，每个端子分别由1(A)、2(B)、3(C)端组成，断电时系统输出2(B)、3(C)端闭合，上电时2(B)、3(C)间断开；当刷有效用户卡后，端子2(B)、3(C)闭合4秒后恢复成断开，端子1(A)、3(C)端闭合1秒后恢复成断开。
*板上靠近继电器处为1(A)端
*根据控制要求的不同，可以使用不同的连接方式，达到不同的控制目的。
A、当要同时控制两个按键时，不能实现自动模拟按键（即刷卡后还要按下相应按键），其连接方式如下：
B、当只需要控制一个按键时(如上键或轿厢单个按键)，可实现刷卡后自动按键，连接方式如下：
2、轿内装人脸识别（客户自理选择用多奥半球还是平板）：
a、确认要给设备预留哪些电缆，是不是下面说的几根线就够了？
够（见图）
b、通过深圳多奥梯控板与人脸识别设备通讯，实现刷脸自动登记楼层；
深圳多奥的人脸识别前端+梯控主控板可实现刷脸自动登记楼层。
c、设备安装位置确认? 要提前非标评审。
没有非标成分，半球可参考电梯监控安装方法，平板则安装在COP板附近。
平板安装示意图
关于IC 卡需求的回复：
1、电梯轿厢操纵面板上乙方需开一个方型孔，用于安装读卡头，尺寸为：长
88mm×高55mm，开孔位置后部留出35-40mm 的空间，电梯公司根据电梯轿厢操纵箱的设计，合理确定IC 卡+二维码读卡头的安装位置，并提供相关的图纸，读卡头的固定由深圳多奥现场自行处理。
—
—操纵箱非标，预留IC 卡开孔，IC 卡+二维码读头装置客户现场自理；
2、需在电梯机房和轿箱顶部附近提供交流220V 电源供IC 卡设备使用。
3
、IC 卡电梯控制系统的设备需安装于电梯机房和轿箱顶部，电梯公司应考虑电梯主控制器（箱体尺寸：350mm×350mm×110mm）在电梯轿厢顶的安装位置并提供相关的图纸。
—
—由工厂非标机械设计下
不同，
不用，箱体已由深圳多奥
直接提供，只需要挂在轿
厢顶或围栏，见图：
——轿顶可借用检修盒插座，有机房控制柜非标，增加一个220V 插座。
对
5、乙方提供机房到轿顶的 6*0.75mm2 随行线缆，用
主控器间的通讯，提供 TCP/IP 通讯线（网线）
其布线施工绑扎等需要电梯公司现场技术指导
——工厂随缆非标，增加 6*0.75mm2 +一根
对
6、电梯公司需在电梯轿箱顶部提供一个无源开关
控制器消防联动功能。
——工厂非标随缆，增
消防常开常闭公共端三个点接到轿顶，AMP 端
对，消防信号到轿厢顶。
7、电梯公司现场配合乙方采用无源干接点方式截
——电梯公司自定义是现场接线还是留对插接
满足国家文件要求，原理图如下：
监控厂家：
多奥人脸识别QR二维码梯控IC卡电梯可接监控后台如图
标准ONVIF协议。
