《筛分》 路面基层及底基层集料筛分试验记录表(级配碎石层)06

粗集料及集料混合料的筛分试验记录1.准备工作：a.准备试验样品：从实际工程项目中采集一定量的粗集料或集料混合料，保证样品充分代表工程材料。

b.准备筛网：根据试验标准选择合适的筛网，确保筛孔形状规则、筛网清洁。

2.预试验：a.将干净的筛网放置在筛分器上，并将其水平放置。

b.将试验样品充分拌匀，然后取一小部分样品放入试验筛上，加盖，将筛芯插入筛底，并将筛分器开启。

c.启动筛分器，震动时间通常为10-15分钟，根据试验标准调整震动时间。

d.停止筛分器，取下筛分器上的筛网和筛底，将筛上的颗粒进行称量，记录下颗粒的质量。

3.正试验：a.将试验样品充分拌匀，并取一定量的样品放入筛分器上的筛网上，加盖，并将筛分器开启。

b.按照预试验相同的步骤进行试验，记录每个筛网上颗粒的质量。

4.数据处理：a.将每个筛网上颗粒质量除以总样品质量，得到每个筛网上颗粒的百分含量。

b.将每个筛网上颗粒的百分含量绘制成柱状图或曲线图，得到颗粒分布曲线。

试验记录表如下：试验材料：试验日期：筛网规格：筛孔直径 (mm) 通过（砂） (g) 筛上（砂） (g) 筛上（级配料） (g) 比例 (%)-------------------------------------------------------------------------0.080.20.510其余筛孔直径按相同的方式填写表格。

试验结果的处理可以绘制颗粒分布曲线，以便观察材料中不同粒径颗粒的含量情况。

颗粒分布曲线一般呈现出一个峰值，代表着颗粒分布的主要粒径。

根据颗粒分布曲线可判断材料的粒径分布状况，从而对不同材料的工程应用进行合理选择。

筛分试验是建筑材料工程中常用的试验方法之一，通过这种试验可以了解材料的颗粒分布情况，为材料的合理应用提供依据，保证工程质量。

同时，筛分试验还可以帮助工程人员了解材料的物理性质，为材料性能的改进和优化提供参考。

试验性质：合 同 号：编 号：
1
2
1
2
1
2
平均
A1 4.75A2 2.36A3 1.18A40.6A50.3A60.15筛底
<0.15
Mx(1)=Mx(2)=级配情况：
细集料筛分试验记录
工程名称：取样日期：施工单位：试验日期：监理单位：试验单位：
试样编号规格及品种使用部位试验方法
第一次试样质量(g)
第二次试样质量(g)
备注
累计筛余规定值（％）
产 地
取样地点
代表数量(m 3)试验： 复核： 审核： 监理：
筛余量(g)分计筛余（%）累计筛余（%）
序 号
筛孔尺寸 mm 第一次筛后总质
量(g)
第二次筛后总质
量(g)
细度模数平均值=主要试验仪器名称及编号
试验规程
上 限（％）
下 限（％）
0.0
4.75
2.36 1.18 0.6 0.3 0.15 <0.15
累计筛余百分率
筛孔尺寸
筛分曲线图。

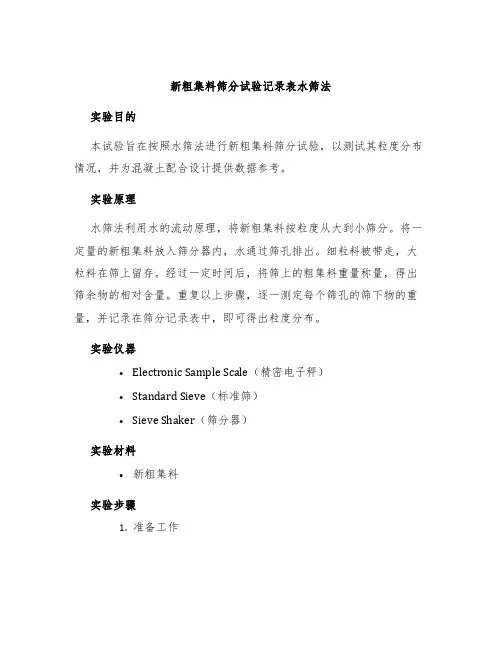

新粗集料筛分试验记录表水筛法实验目的本试验旨在按照水筛法进行新粗集料筛分试验，以测试其粒度分布情况，并为混凝土配合设计提供数据参考。

实验原理水筛法利用水的流动原理，将新粗集料按粒度从大到小筛分。

将一定量的新粗集料放入筛分器内，水通过筛孔排出。

细粒料被带走，大粒料在筛上留存。

经过一定时间后，将筛上的粗集料重量称量，得出筛余物的相对含量。

重复以上步骤，逐一测定每个筛孔的筛下物的重量，并记录在筛分记录表中，即可得出粒度分布。

实验仪器•Electronic Sample Scale（精密电子秤）•Standard Sieve（标准筛）•Sieve Shaker（筛分器）实验材料•新粗集料实验步骤1.准备工作安装好筛分器，将筛分器接入电源，开启筛分器使得其正常运转。

清洁并标记好各个筛子，为每一个筛孔准备好收集器。

使用精密电子秤对筛子进行称量和标定，确保准确度。

2.取样在搅拌均匀的新粗集料中随机取出一定量的试样。

应根据不同粒度级别的筛孔大小，合理确定粗集料试样的量，以确保试样在筛分器中形成薄层。

3.筛分将粗集料试样放入筛分器的最顶层大粒度筛孔上，并用盖板固定。

开启筛分器使其连续振动，知道试样经过每个筛孔，在下面的收集器中收集下筛下物。

重复以上步骤，直到试样完全筛分完毕。

4.筛下物称重用精密电子秤，分别称量每个收集器中的粗集料，并记录数据。

5.筛余物称重将每个筛孔中的筛上粗集料取出并用精密电子秤进行称量，并记录数据。

6.数据整理将测量数据整理到试验记录表格中，计算每个筛孔中的筛下物重量、相对含量和累积含量等值。

实验结果分析根据实验记录表格中的数据，可画出新粗集料的筛分曲线图，并分析试验结果。

根据粒度曲线，可以进行混凝土的配合设计和工程的施工参考。

实验记录表格筛孔编号筛孔大小（mm）初筛重量（g）筛下物重量（g）筛下物相对含量（%）通过筛孔相对含量（%）累积通过筛孔相对含量（%）1x x x x x x 2x x x x x x 3x x x x x x 4x x x x x x 5x x x x x x 6x x x x x x 7x x x x x x 8x x x x x x 9x x x x x x 10x x x x x x 11x x x x x x筛孔编号筛孔大小（mm）初筛重量（g）筛下物重量（g）筛下物相对含量（%）通过筛孔相对含量（%）累积通过筛孔相对含量（%）12x x x x x x13x x x x x x14x x x x x x15x x x x x x 总结本试验采用水筛法对新粗集料进行粒度分析。

报告编号：第页，共页粗集料筛分试验记录表（干筛法）JJ0201a 试验室名称：中咨公路养护检测技术有限公司记录编号：
工程部位/用途委托/任务编号
样品名称样品编号
试验依据JTG E42-2005 T 0302-2005样品描述
试验条件温度：湿度：试验日期
主要仪器设备及
编号
标准筛（JJL-1-1）、电子天平（JTG-4）、烘箱（JLQ-3）等
干燥试样总量m0
（g）第1组第2组
平均
筛孔尺寸（mm）筛上质量m i
（g）
分计筛余
（%）
累计筛余
（%）
通过百分率
（%）
筛上质量m i
（g）
分计筛余
（%）
累计筛余
（%）
通过百分率
（%）
通过百分
率（%）
(1) (2) (3) (4) (1) (2) (3) (4) (5)
53
37.5
31.5
26.5
19
16
13.2
9.5
4.75
2.36
1.18
0.6
0.3
0.15
0.075
筛底m底（g）
筛分后总量∑m i
（g）
损耗
m5=m0-(∑m i+
m底)（g）
损耗率（%）
备注:损耗率大于0.3%，试验应重新进行。

试验：复核：日期：年月日
精品文档 1。

土颗粒组成分析（筛分法）试验记录表试验表41-a美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

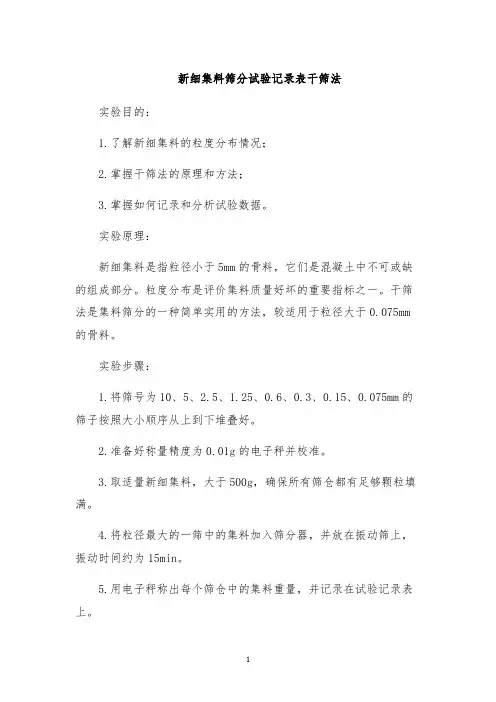

新细集料筛分试验记录表干筛法实验目的：1.了解新细集料的粒度分布情况；2.掌握干筛法的原理和方法；3.掌握如何记录和分析试验数据。

实验原理：新细集料是指粒径小于5mm的骨料，它们是混凝土中不可或缺的组成部分。

粒度分布是评价集料质量好坏的重要指标之一。

干筛法是集料筛分的一种简单实用的方法，较适用于粒径大于0.075mm 的骨料。

实验步骤：1.将筛号为10、5、2.5、1.25、0.6、0.3、0.15、0.075mm的筛子按照大小顺序从上到下堆叠好。

2.准备好称量精度为0.01g的电子秤并校准。

3.取适量新细集料，大于500g，确保所有筛仓都有足够颗粒填满。

4.将粒径最大的一筛中的集料加入筛分器，并放在振动筛上，振动时间约为15min。

5.用电子秤称出每个筛仓中的集料重量，并记录在试验记录表上。

6.根据筛分器上每个筛孔大小的面积及筛分时间计算出每个筛孔中的集料通过率。

7.将通过率绘制成粒度分布曲线。

试验记录表：试验时间：2021年5月1日筛号（mm）| 筛孔尺寸（mm）|初始重量（g）|筛后重量（g）|通过率（%）10|10.0| 500.00| 480.00| 96.005|5.00| 480.00| 340.00| 70.832.5|2.50| 340.00| 160.00| 47.061.25|1.25| 160.00| 58.00| 36.250.6|0.60| 58.00| 22.00| 37.930.3|0.30| 22.00| 10.00| 45.450.15|0.15| 10.00| 4.80| 48.000.075|0.075| 4.80| 2.40| 50.00实验结果：1. 粒度分布曲线，可以看出新细集料的颗粒主要分布在1.25mm以下。

2. 筛后通过率最高的是10mm的筛网，占96%；而0.15mm和0.075mm的通过率较低，只有48%和50%。

结论：通过干筛法对新细集料进行筛分，得出其粒度分布曲线，分析结果表明，新细集料的颗粒主要分布在1.25mm以下，颗粒分布比较均匀，但在0.15mm以下的颗粒占比较小。

土颗粒组成分析（筛分法）试验记录表试验表41-a美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

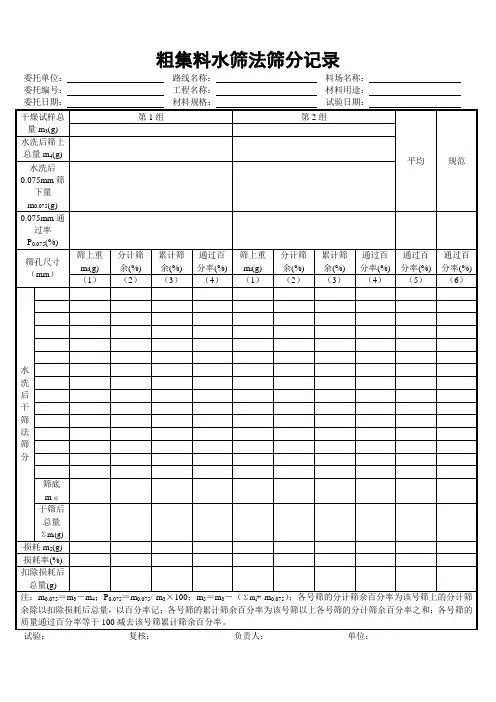

粗集料水筛法筛分记录委托单位：路线名称：料场名称：委托编号：工程名称：材料用途：依据：JTG E42-2005《公路工程集料试验规程》 T 0302-2005粗集料水筛法第14页精度要求及结果整理6.2.1计算粗集料中0.075mm筛下部分质量m0.075和含量P0。

075，精确至0.1%。

当两次试验结果P0。

075的差值超过1%时，试验应重新进行。

m0.075=m3-m4P0.075= m0.075/ m3= m3-m4/ m3式中：P0。

075—粗集料中小于0.075mm的含量（通过率）（%）；m0.075—粗集料中水洗得到的小于0.075mm部分的质量（g）；m3—用于水洗的干燥粗集料总质量（g）；m4—水洗后的干燥粗集料总质量（g）。

6.2.2 计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量m4之差，作为筛分时的损耗，并计算损耗记入表T0302-3之第（1）栏，若损耗率大于0.3%，应重新进行试验。

m 5=m3-(∑mi+ m0.075)式中：m5—由于筛分造成的损耗（g）；m3—用于水筛筛分的干燥集料总质量（g）；mi—各号筛上的分计筛余（g）；i—依次为0.075mm、0.15mm……至集料最大粒径的排序；m底—水洗后得到的0.075mm以下部分质量（g），即（m3- m4）。

注：如筛底m底的值不是0，应将其并入m0.075中重新计算P0.075。

对用于沥青混合料、基层材料配合比设计用的集料，宜绘制集料筛分曲线，其横坐标为筛孔尺寸的0.45次方（见表T0302-4），纵坐标为普通坐标。

（图形见规程P16页）表T0302-4 级配曲线的横坐标（按x=di0.45计算）同一种集料至少取两个试样平行试验两次，取平均值作为每号筛上筛余量的试验结果，报告集料级配组成通过百分率及级配曲线。
