泵、风机类技术规范书XXXX1227

***煤业渣浆泵和水泵及补充订货设备技术规范书（技术部分）二◦一二年三月般说明1、本技术规格书供建设单位对*** 煤业渣浆泵和水泵招标、订货参考。

2、本技术规格书的技术要求，并非是设备、系统的所有细节。

设备的设计、制造、包装、运输、储存和验收应遵循相应的国家标准。

3、设备供应商应保证买方不会因使用卖方所提供的设备而受到第三方的关于专利、商标等知识产权侵犯的投诉。

4、卖方提供的设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求，如：环境温度影响等。

5、如买方认为卖方提供的设备结构和性能不够合理，则有权向卖方提出进行修改的要求。

如买方因系统设计变更需要对设备进行局部修改时，经卖方同意后进行修改。

6、卖方应对其分包商的产品质量负全面责任。

凡按卖方图纸生产的产品卖方必须在出厂合格证上签字。

二、设备布置位置描述及设备使用环境要求*** 煤业的泵主要用在筛分动筛车间内，泵布置在筛分动筛车间± 0.00 及-3.60 平面：121压滤机入料泵一台，泵库存备用1台；122 循环水泵一台；123澄清水泵一台；131 排污泵一台，其中除131泵位于-3.60 平面，其余均位于± 0.00 平面。

本车间的泵均使用在潮湿的环境中，要求泵具有耐腐蚀、效率高、节能、易于自动控制、噪音低、运转平稳、安装维修方便、使用寿命长的特点。

三、设备主要技术要求1、在满足表1 中泵的类型、流量、扬程、矿浆比重、台数等要求的基础上，卖方根据本厂的生产情况，进行设备选型。

2、所有电机的电压等级采用380V。

3、表1 中的电机功率和转速供卖方参考，在技术经济合理的情况下卖方可调整优化，但电机功率应不小于表中数值，应尽量选择转速较低的泵。

4、所有立式液下渣浆泵吸入口带搅拌头。

5、卖方提供的泵的选型结果应包括：泵的型号、流量、扬程、转速、效率、电机型号、功率。

表1设备主要技术参数表四、补充订货设备说明：1、请建设方确定以下设备是否已经订货，以防止重复订货。

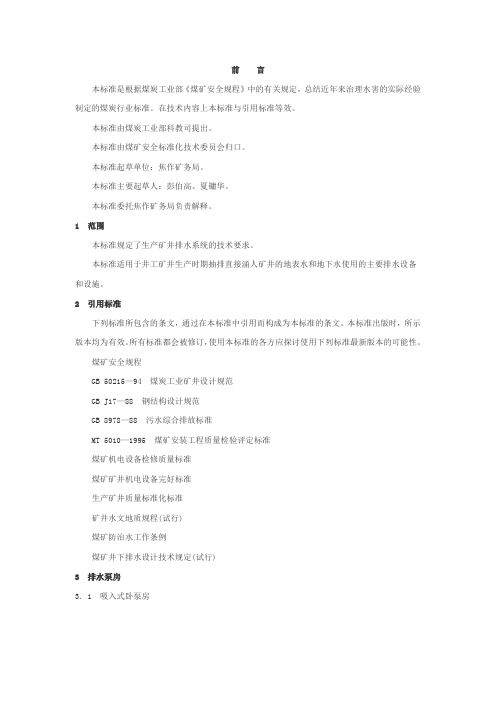

前言本标准是根据煤炭工业部《煤矿安全规程》中的有关规定，总结近年来治理水害的实际经验制定的煤炭行业标准。

在技术内容上本标准与引用标准等效。

本标准由煤炭工业部科教司提出。

本标准由煤矿安全标准化技术委员会归口。

本标准起草单位：焦作矿务局。

本标准主要起草人：彭伯高、夏镛华。

本标准委托焦作矿务局负责解释。

1 范围本标准规定了生产矿井排水系统的技术要求。

本标准适用于井工矿井生产时期抽排直接涌人矿井的地表水和地下水使用的主要排水设备和设施。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

煤矿安全规程GB 50215—94 煤炭工业矿井设计规范GB J17—88 钢结构设计规范GB 8978—88 污水综合排放标准MT 5010—1995 煤矿安装工程质量检验评定标准煤矿机电设备检修质量标准煤矿矿井机电设备完好标准生产矿井质量标准化标准矿井水文地质规程(试行)煤矿防治水工作条例煤矿井下排水设计技术规定(试行)3 排水泵房3．1 吸入式卧泵房3．1．1 主要泵房至少有两个出口，一个出口用斜巷通到井筒，并应高出泵房地面7m以上；另一个出口通到井底车场，在此出口的通道内，应设置易于关闭的既能防水又能防火的密闭门。

泵房和水仓的连接通道，应设置可靠的控制闸门。

3．1．2 主要泵房的地面应高于与之相连通的井底车场底板0．5m。

同一水平的各个泵房的地面标高宜相同。

泵房应无淋水；地面、电缆沟、通路应无积水。

3．1．3 主要泵房应设置在围岩稳定的地段，必须离开采动影响范围与破碎带；峒室与井筒或巷道的距离应满足安全岩柱要求。

3．1．4 主要泵房应设置在由矿井防水闸门群构筑的保护范围内。

当防水闸门关闭时，泵房必须留有形成独立通风的巷道。

3．1．5 泵房位置应在管线最短、便于撤人、运物、通风良好的地方。

一般宜设置在井底车场与副井井筒连接处附近空车线一侧。

水泵技术条件书项目名称：项目编号：目录一、总则 (1)二、应遵循的重要标准 (1)三、供货范围 (3)四、技术规定 (5)五、质量保证 (14)六、包装、运送和储存 (17)七、售后服务 (19)八、应提供的技术文献 (20)九、设备的验收 (23)一、总则1.1本规范合用于贵阳集成可再生能源的积极配电网研究及示范工程配套项目资源综合运用项目的泵设备，它涉及泵的本体及辅助设备的功能设计制造、结构、性能、安装和实验等方面的技术规定。

1.2 本技术协议书提出的是最低限度的技术规定，并未对一切技术细节做出规定，也未充足引述有关标准和规范的条文。

卖方保证提供一套符合招标规范书和有关标准的优质产品及其相应服务。

对国家有关安全、环保等强制性标准，必须满足其规定。

1.3 假如卖方没有以书面形式对招标规范书的条文提出异议，那么买方可以认为卖方提出的产品完全符合招标规范书的规定。

1.4在签订协议之后，买方有权提出因规范标准和规程发生变化而产生的一些补充规定，具体项目由买、卖双方共同商定。

1.5 本技术协议书所使用的标准如遇与买方招标规范书所规定的标准发生矛盾时，按较高标准执行。

买方具有唯一的解释和确认权。

1.6本技术规范是泵设备订货协议的附件，与协议具有同等法律效力，在规范书签订后，应互相准时互换资料，满足各方设计和制造进度的规定。

二、应遵循的重要标准下列标准包含的条文，通过在本标准中的引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有版本都有也许被修订，应用时应探讨使用下列标准最新版本的也许性。

三、供货范围电动机由卖方提供，泵厂进行整体实验，技术总负责由泵厂完毕。

卖方保证供货范围的完整性，以满足用户安装、运营规定为原则，若在安装、调试、运营中发现缺项(属卖方供货范围)由卖方无偿补充。

3.1设备本体涉及(不限于)：泵、地脚螺栓、螺母及垫片、联轴钢护罩、吊耳，泵进出口法兰、反法兰及连接附件等。

3.2泵应进行统一规划和布置，标明系统中各设备、阀门、管道及有关部件的供货界线。

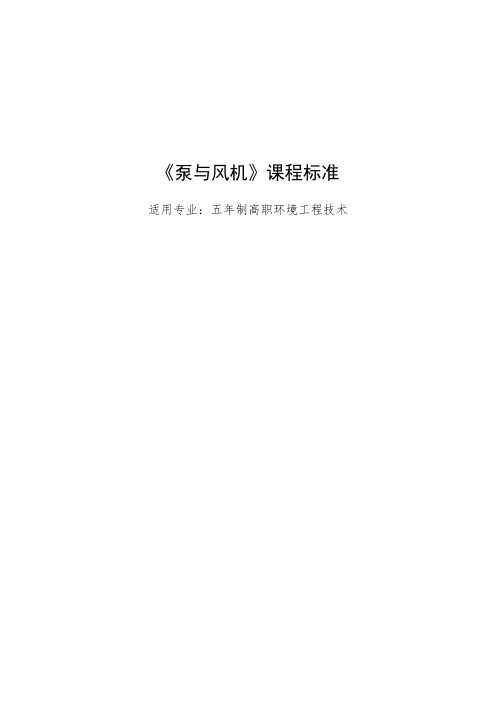

《泵与风机》课程标准适用专业：五年制高职环境工程技术目录一、课程定位和课程设计（一）课程性质与作用（二）课程设计思路（三）与其他课程的关系（前导课程、后续课程）二、课程目标三、课程内容与教学要求（一）学习领域的描述（二）学习情境规划和学习情境设计四、课程实施五、教学评价、考核要求六、课程资源开发与利用（一）硬件条件（二）师资条件（三）教材编写、推荐教材（四）信息化教学资源七、参考文献八、其他说明《泵与风机》课程标准课程代码：508001221适用专业：环境工程技术（520804）课程类型：□A类（纯理论课）；□√B类（理论+实践）；□C类（纯实践课）课程性质：□√必修课；□专业选修课；□公共选修课教学时数：60学时总学分数：4学分一、课程定位和课程设计（一）课程性质与作用课程的性质课程是环境监测与治理技术专业的专业学习领域课程，是校企合作开发的基于泵站操作工岗位工作过程的课程，即学习领域的设置围绕着泵站操作工在企业项目实操的思路展开。

课程的作用本课程在专业人才培养过程中处于承上启下的地位，是前导课程《建筑工程基础》、《识读建筑施工图—抄绘》、《识读管道施工图—抄绘》、《水力学》等的一次复合应用；也是专业后续课程《水资源与取水工程》、《建筑给水排水工程》、《水质工程学》、《水工艺设备》、《项岗实习》、《环境工程施工技术》、《毕业设计》等学习的必要基础。

在泵站操作工职业资格的相关考试标准以及相关考核要求中，该课程的内容都是必考内容。

课程的作用还不仅仅在于对接专业的目标工作岗位，课程的学习是学习对象综合素质提升的一个载体，学生人际交往中的沟通与交流能力、分析问题与解决问题中的逻辑思维能力、遇到生活情境的判断能力以及学生围绕着职业生涯的规划目标坚持不懈的意志力，朝着目标勇于追求的执着精神都可以通过学习领域的学习和训练得到有效的培养，尊重客观事实、精诚合作、精益求精、用数据说话等泵站操作工从业人员的敬业精神都能在“教学做”一体的职业教学情境中得到有效的培养。

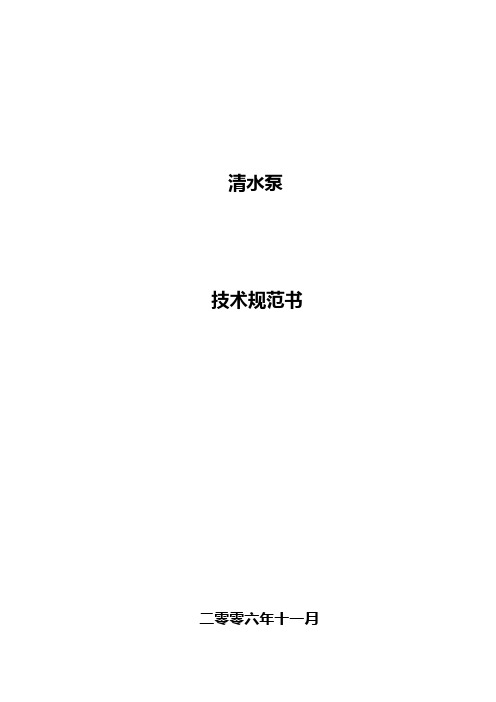

清水泵技术规范书二零零六年十一月目录1. 总则------------------------------------------ 22. 设备运行环境条件-------------------------------23. 招标货物清单———-----------------------------44. 技术性能—————————---------------------75. 包装——————------------------------------136. 资料提供————------------------------------147. 质量检验及监造————------------------------148. 供货范围及要求————————————--------159. 引用标准————------------------------------1610.技术支持——————------————--—--------16 1. 总则1.1．本技术规范书仅适用于中所设计选用的清水泵，它包括了清水泵的本体及其辅助装置的功能、结构、配置、包装、安装、运输、工况及工艺条件等方面的技术要求。

1.2．本技术规范书中提出的是最低限度的技术要求和最低配置，并未对一切技术细节做出明确规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和工业标准的优质产品。

1.3．如卖方没有以书面形式对本技术规范书的所有条文提出异议，买方可以认为卖方提供的产品完全满足技术规范书的要求。

1.4．卖方如对本技术规范书中某些条款有异议，应以书面形式明确提出，在征得买方同意后，可对有关条文进行修改。

如买方不同意修改，仍以本技术规范书为准。

1.5．在签定合同之后，买方保留对本技术规范书提出补充要求和修改的权利，卖方应允诺予以配合。

如提出修改，具体项目和条件由买卖双方商定。

1.6．本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

变频器技术要求1 总的要求1.1采用针对风机水泵类负载优化的高性能变频器，负载性质为变功率、变转矩.1.2变频器必须满足国产普通工频交流异步电动机配套使用，调频范围0～50Hz 频率。

1.3不论功率大小，变频器应为同一品牌、同一系列和同一应用性能以便运行维护。

拒绝同一品牌多种系列的组合。

1.4变频器额定电流必须大于电动机额定电流。

1.5供应商应选用变频器制造商推荐使用的快速熔断器。

1.6需配置外置电抗器的变频器，供应商应选用变频器制造商推荐使用的电抗器。

1.7变频器必须配置本机操作面板/操作器。

1.8变频器有开放的串行通讯（RS485）接口：支持Modbus RTU通讯协议。

2 使用环境条件2.1安装地点：室内2.2周围温度：-10℃～+50℃(未冻结下)2.3周围湿度：90%Rh(未结霜下)2.4变频器防护等级:最低满足IP203 电源输入和输出3.1额定输入电压：AC380V，三相，额定输入频率：50Hz输出电压：0 - 100%电源电压，三相输出频率范围：0.2～400Hz(启动频率设定范围为0～60Hz)3.2变频器瞬时断电或欠压时，可以定义多种工作方式（即：无功能、受控减速、受控减速跳闸、惯性运动、借能运行、借能运行跳闸、报警）。

断电后再启动的初始化时间为0～120秒。

3.3当主电源电压降至90%的额定电压时，变频器输出频率在50 Hz必须能够对电机提供380V电压。

以保证系统在整个电压波动范围内都能正常工作。

3.4功率因数：≥0.93.5频率分辨率：0.01Hz4 变频器输入/输出控制端子对变频器的控制分PLC/控制中心控制、现场控制和手动控制，手动控制具有优先权，方便控制系统实现三方操作，以利于调试、当控制系统有问题时，也能实现本地控制，所以变频器必须提供如下可自由组态的接口：4.1数字输入：≥6路，扫描间隔：≤5ms，可编程数字量输入点，而且必须可编程为现场控制和手动控制选择。

现场操作柱就地启动和停止、复位以及备用。

水泵设备技术规范在工业领域中扮演着重要的角色。

水泵作为工业系统的重要组成部分，其运行质量和安全性必须得到保证。

技术规范是对水泵设备生产、安装、维护和检测的必要规程，它能够确保水泵设备稳定可靠地运行，从而提高工业生产效率。

首先，包括了对生产过程中的质量控制、部件选材、工艺流程和防腐措施的要求。

这些制度可以保证生产出的水泵质量符合行业标准，并在使用过程中保证设备工作的可靠性和安全性。

制造商应当对不符合规范的零部件和材料进行排除，不能出现因为材料不合格而影响到水泵设备整体的良好性能和使用寿命的问题。

其次，安装规范也是非常重要的一个环节。

安装人员应当遵循技术规范，根据实际情况选取适合的安装工艺，合理布置水泵系统的管道和阀门。

此外，安装工程中需要进行有效的防腐保护措施，以保证水泵设备的使用寿命和稳定性。

如果安装不当，会对工厂的环境和人员的身体健康产生严重的危害和影响。

水泵设备的日常使用和维护也需要按照规范进行。

设备管理员应该制定日常维护计划，并根据实际情况进行保养和维修。

必要的维护包括：定期更换润滑油、定期清洗水泵壳体和过滤网、检查水泵的运行情况和电气设备的控制系统等。

若任其自由发展，水泵设备极易故障，维修费用和停机时间也将大大增加，造成生产上的不必要的损失。

最后，技术规范对于水泵的检测和评估也非常重要。

检测包括水泵设备本身的调试和功能检验，同时也涉及到水泵系统的调节和运行监测。

对于已经使用的水泵，技术规范给出了相应的评估方法，如综合评估、局部评估等。

这些评估方法能够帮助设备管理员对设备的状况有更加充分的了解，从而进行更加合理的计划和决策。

总之，不仅是工业生产的必要保障，也是对于工业发展的需要。

规范的实施，对于保护工人的生命安全，减少工厂的环境污染，提高生产效率，优化公司的运营成本等方面都有着不可撼动的作用。

因此，水泵设备生产商和使用者应该高度重视技术规范的制定与执行。

泵风机类技术规范书1. 引言本技术规范书旨在规范泵风机类产品的生产、安装、调试和维护过程，以确保产品质量和安全性。

本规范适用于各类泵风机的设计、制造企业及用户单位，对于提高产品质量、延长使用寿命具有重要意义。

2. 术语和定义在本技术规范中，以下术语具有以下定义： - 泵风机：一种用于输送流体或气体的装置，通过机械能将流体或气体从低压区域输送至高压区域。

- 设计压力：泵风机设计时所考虑的最大工作压力。

- 温度范围：泵风机能够正常工作的温度范围。

- 出口流量：泵风机在单位时间内能够输送的流体或气体量。

- 风机转速：泵风机转子每分钟旋转的圈数。

3. 泵风机的分类泵风机可以根据其工作方式、结构形式和用途进行分类。

常见的泵风机分类如下：3.1 工作方式•正排泵风机：泵风机叶轮旋转方向与流体或气体流动方向相同。

•反排泵风机：泵风机叶轮旋转方向与流体或气体流动方向相反。

3.2 结构形式•离心泵风机：泵风机将流体或气体送入叶轮的中心，并以离心力将其加速。

•轴流泵风机：泵风机叶轮与进出口轴线平行，用于大流量、低扬程的输送。

3.3 用途•输送泵风机：用于输送水、油、气体等流体或气体。

•排风泵风机：用于排除工作区域内的排风、烟雾等有害气体。

•通风泵风机：用于提供空气流通、换气、降温等通风作用。

4. 技术要求泵风机的设计、制造、安装、调试和维护过程中，应满足以下技术要求：4.1 设计要求•泵风机的设计应符合国家标准和相关规范要求。

•泵风机的叶轮、轴、轴承等关键零部件应选用优质材料，且具备足够强度和承载能力。

•泵风机的设计应考虑产品的可靠性、安全性和经济性。

4.2 制造要求•泵风机的制造工艺应符合相关标准和规范要求，确保产品质量。

•泵风机的加工精度和装配质量应满足设计要求，确保产品性能。

•泵风机的外观应整洁、无损伤，标志清晰可辨。

4.3 安装要求•泵风机的安装应按照国家标准和相关规范进行，确保安全可靠。

•泵风机与管道的连接应严密，无泄漏现象。

Xxxxxx公司1×220t/h锅炉工程风机技术协议2013年1月3日一、总则1.本规范书用于Xxxxxx公司1×220t/h锅炉项目锅炉配套送风机、排粉风机、引风机的采购。

它包括风机的本体及其调节装置、驱动装置、辅助设备的功能设计、制造、结构、性能、安装和试验等方面的技术要求。

2.本规范书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

供方应保证提供符合本规范书和现行工业标准的优质产品。

3.在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充修改要求，具体款项由供、需双方共同商定。

4.本规范书所使用的标准，如遇与供方所执行的标准不一致时，按较高的标准执行。

5.本设备技术规范书书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

二、设计要求1. 风机设备设备名称：锅炉送风机、引风机、排粉风机每炉各两台，引风机采用变频调速电机。

2.风机旋转方向锅炉送风机，左右旋90°各一台；引风机，左右旋135°各一台，排粉风机左右旋90°各一台；3. 风机参数1)风机参数的计算分界截面，即风机的进风口是本体进口风门反法兰，出风口是风机本体出口反法兰。

（送风机）消音器、入口调节风门并配带电动执行机构、地脚螺栓、接口法兰及反法兰等由制造厂供货。

2)各风机出口膨胀节由风机厂家设计供货，供至膨胀节反法兰及附件3)风机参数锅炉送风机引风机（配变频电机）送粉风机（配变频、防爆电机）4. 风机图纸风机图纸标注尺寸要求按照真实尺寸比例绘制。

三、设备运行环境条件1. 安装地点：送风机、排粉风机室内，引风机室外。

2. 海拔高度： 5 m。

3. 地震烈度：6度。

4. 气象条件属于北温带半湿润大陆季风气候区，四季分明，干湿明显。

由于北部面临渤海，属于山东省海岸线西北段。

具有明显的海洋性和大陆性过渡型的气候特征，春季冷暖多变、多风干燥；夏季湿热多雨、多雾；秋季冷暖适中、天高气爽、降水锐减；冬季天气严寒、大地封冻、海水结冰、降水稀少。
