接地体的安装方法与要求

接地体的安装方法与要求接地体是为了保护电气设备和使用者的安全而必须安装的重要设备之一。

它的作用是将电气设备与地面之间建立良好的连接，以便在发生故障或雷击等情况下将电流引入地下。

这样可以有效地消除电气设备中的电压潜在、减少触电风险、防止电磁辐射、减轻静电积累等。

接地体的安装方法和要求需要遵守一系列国家和地区的电气安全标准和规范，具体要求视具体安装环境、电压等级和设备类型而定。

以下是一些常见的接地体安装方法和要求的概述。

1. 接地体的选择：在安装接地体之前，首先要根据设备类型、电压等级和地质条件等因素选择合适的接地体。

常见的接地体材料包括铜、铜镍合金、铸铁等，其中铜导电性好，耐腐蚀性强，一般使用铜作为接地体材料。

2. 接地点的选择：接地体需要选择在地面渗透性好、不易腐蚀、导电性好的地方，一般选择在土壤中较潮湿的地方。

如果地面土壤电阻率较高，也可以采用埋地高阻深壳式接地体，以减小接地电阻。

3. 接地体的安装：接地体的安装一般采用埋地式，具体步骤如下：(1) 准备工作：清除埋地区域内的杂草、沙石等杂物，确保土壤表面平整。

(2) 锁定位置：根据施工图纸，确定接地体的位置，并在地面上进行标示。

(3) 开挖坑槽：根据接地体的尺寸和要求，开挖合适大小的坑槽。

一般要求深度在1.5-2米之间，宽度略大于接地体的直径。

(4) 安装接地体：将接地体垂直放入坑槽中，确保接地体与地面平齐。

然后用土壤或砂浆填充坑槽，将接地体固定住。

(5) 连接导线：将接地体与电气设备之间的导线连接好，确保导线的接触良好。

建议采用铜芯低阻接地导线。

4. 接地体的测试：安装完成后，需要对接地体进行测试，以保证接地体的质量符合要求。

常见的测试方法包括接地体电阻测试、电位测试和连续性测试等。

测试结果需要记录，并根据检测数据进行必要的调整和改进。

5. 其他注意事项：(1) 安装接地体时，应确保安全，避免触电风险。

使用合适的个人防护装备，遵守相关安全操作规程。

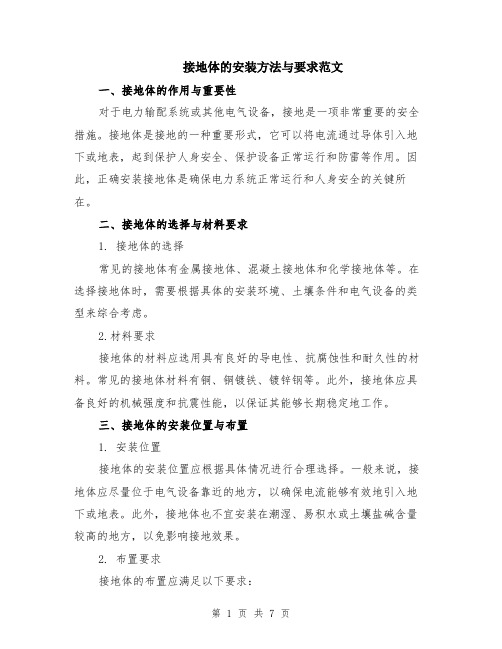

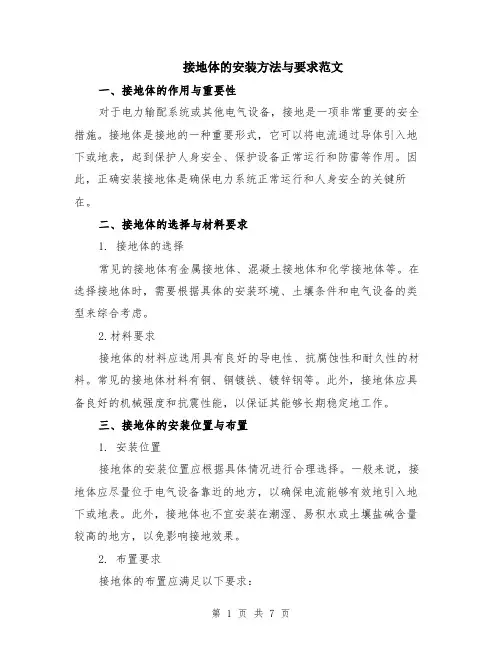

接地体的安装方法与要求范文一、接地体的作用与重要性对于电力输配系统或其他电气设备，接地是一项非常重要的安全措施。

接地体是接地的一种重要形式，它可以将电流通过导体引入地下或地表，起到保护人身安全、保护设备正常运行和防雷等作用。

因此，正确安装接地体是确保电力系统正常运行和人身安全的关键所在。

二、接地体的选择与材料要求1. 接地体的选择常见的接地体有金属接地体、混凝土接地体和化学接地体等。

在选择接地体时，需要根据具体的安装环境、土壤条件和电气设备的类型来综合考虑。

2.材料要求接地体的材料应选用具有良好的导电性、抗腐蚀性和耐久性的材料。

常见的接地体材料有铜、铜镀铁、镀锌钢等。

此外，接地体应具备良好的机械强度和抗震性能，以保证其能够长期稳定地工作。

三、接地体的安装位置与布置1. 安装位置接地体的安装位置应根据具体情况进行合理选择。

一般来说，接地体应尽量位于电气设备靠近的地方，以确保电流能够有效地引入地下或地表。

此外，接地体也不宜安装在潮湿、易积水或土壤盐碱含量较高的地方，以免影响接地效果。

2. 布置要求接地体的布置应满足以下要求：（1）接地体应远离建筑物和其他电气设备，以避免发生触电事故或相互干扰。

（2）接地体之间的间距应根据具体情况进行合理设置，一般来说，间距不宜过大，以保证电流能够均匀地引入地下或地表。

（3）接地体应按照规定的深度安装，一般来说，接地体应埋入地下1-2米的深度。

同时，埋地部分应做好防腐、防锈处理，以延长接地体的使用寿命。

四、接地体的安装方法与步骤1. 现场测量与准备在进行接地体的安装之前，首先需要进行现场测量和准备工作。

包括测量土壤电阻率、土壤含水量、土壤盐碱含量以及地下管道等情况。

根据测量结果，确定接地体的安装位置和布置方式。

2. 接地体的挖掘与安装接地体的挖掘应按照规定的尺寸进行，一般来说，挖掘孔的直径应略大于接地体的直径，深度应根据实际情况来确定。

挖掘孔底部应作平整处理，以确保接地体能够与土壤充分接触。

配电安规要求装设拆除接地线流程和注意事项一、装设接地线流程:1. 准备工作:确认接地线规格、长度和数量,准备必要的工具设备。

2. 选择可靠的接地体:如埋地接地极、金属管线或钢筋混凝土结构等。

3. 连接接地线:将接地线可靠连接至接地体,焊接或紧固连接。

4. 布线敷设:合理规划接地线路径,尽量采用最短路线,避免锐角弯曲。

5. 保护措施:对户外敷设的接地线采取防雷、防腐蚀等保护措施。

6. 连接设备:将接地线的另一端可靠连接至需要接地的电气设备上。

7. 检验测试:采用适当的仪器,检测接地线的连续性及接地电阻是否满足要求。

二、拆除接地线流程:1. 确认拆除范围:明确需要拆除的接地线路段。

2. 切断电源:相关电气设备及线路必须切断电源,确保安全。

3. 断开连接:依次断开接地线与设备、接地体的连接。

4. 拆除导线:整理并拆除被断开的接地线。

5. 处理接地点:恰当处理曾作为接地点的金属部件,避免遗留安全隐患。

6. 检查确认:全面检查拆除区域,确保无遗留接地线或未断开连接。

三、注意事项:1. 严格执行相关操作规程,遵守安全操作要求。

2. 接地线必须选用适当规格和材质,确保具有足够的机械强度和导电能力。

3. 所有连接点必须牢固可靠,并采取防止腐蚀的保护措施。

4. 接地线路径需避开易受损伤的区域,并采取适当的固定和保护措施。

5. 拆除过程中需确保不会影响其他设备的正常运行和接地安全。

6. 工作场所必须保持整洁有序,防止踩踏和绊倒。

7. 操作人员需有足够的专业知识和经验,必要时组织培训和考核。

8. 定期对接地线进行检查和维护,及时发现并消除隐患。

以上是配电安规对于装设和拆除接地线的基本要求和注意事项。

执行过程中还需结合实际情况进行具体分析和操作。

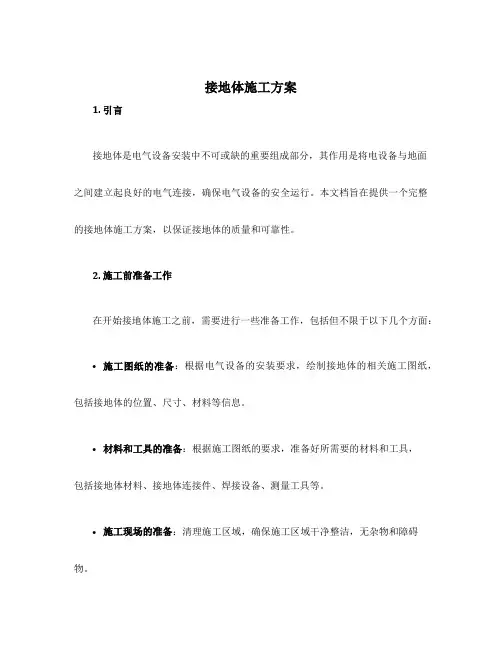

接地体施工方案1. 引言接地体是电气设备安装中不可或缺的重要组成部分，其作用是将电设备与地面之间建立起良好的电气连接，确保电气设备的安全运行。

本文档旨在提供一个完整的接地体施工方案，以保证接地体的质量和可靠性。

2. 施工前准备工作在开始接地体施工之前，需要进行一些准备工作，包括但不限于以下几个方面：•施工图纸的准备：根据电气设备的安装要求，绘制接地体的相关施工图纸，包括接地体的位置、尺寸、材料等信息。

•材料和工具的准备：根据施工图纸的要求，准备好所需要的材料和工具，包括接地体材料、接地体连接件、焊接设备、测量工具等。

•施工现场的准备：清理施工区域，确保施工区域干净整洁，无杂物和障碍物。

3. 施工步骤接地体的施工包括以下步骤：3.1 打地脚根据施工图纸确定接地体的位置，在地面上进行钻孔作为接地体的打地脚。

钻孔的深度和直径要根据具体的设计要求来确定。

3.2 安装接地体将准备好的接地体材料安装到打地脚的钻孔中。

接地体材料可以采用铜材、铝材等导电性能良好的材料。

安装时需注意接地体与钻孔之间的贴合度和稳固性。

3.3 焊接接地体连接件根据施工图纸要求，将接地体与设备或电源系统进行连接。

使用焊接设备对接地体连接件和电气设备之间进行焊接，保证连接稳固可靠。

3.4 清理施工现场完成接地体的安装后，对施工现场进行清理，清除施工过程中产生的垃圾和杂物。

4. 质量控制与安全注意事项在接地体施工过程中，需要注意以下质量控制和安全事项：•材料质量控制：选用质量可靠的接地体材料，确保其导电性能符合要求。

•施工工艺控制：按照施工图纸和设计要求进行施工，保证接地体的位置、尺寸和连接件的稳固性。

•安全防护措施：施工人员需要佩戴符合规范要求的安全防护装备，如手套、护目镜等，避免施工过程中受伤。

•施工现场管理：确保施工现场的秩序和安全，避免发生事故。

5. 监理与验收接地体施工完成后，需要进行监理和验收工作，以确保接地体的质量和可靠性。

接地体的安装方法与要求作者：不详来源：转载发布时间：2008-3-24 11:21:27减小字体增大字体轻轻一点，立刻拥有一本安全工具书！收藏本篇文章，方便以后查看电气设备的金属外壳接地，不是随便处理就行的，它是将接地体或称接地装置，按一定要求埋入地中。

接地装置包括接地极与接地线两部分。

接地极一般多用钢管、钢筋、角铁之类金属制成；接地线为接地极与电气设备外壳的连接线。

1.接地极：如用钢管，其直径一般为20～50mm；钢筋的直径为10～12mm；角铁为20×20×3或者50×50×5mm规格。

长度约2.5～3m左右。

垂直埋入地下。

2.接地线：裸铜线、铝线、钢线都可作为接地线，铝线易断最好不用。

铜线截面不应小于4 mm2,铝线截面不小于6mm2。

接地线与接地极最好采用焊接方法连接。

与设备相接时需用螺栓拧紧固牢。

为了使接地装置发挥作用，关键是接地电阻Rd要小，一般要求保证接地电阻Rd不大于1 0欧。

有时遇到土壤地下水位等因数的影响，往往接地电阻太大保证不了要求的数值。

因此可适当增加地极根数（地极间距离不小于2.5m），土壤可埋些粘土，适当加食盐和木炭等混合物接地电阻就是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限大远处的大地电阻。

正确计算和测量接地电阻，是路灯设施接地保护的首要环节。

理论上，接地电阻越小，接触电压和跨步电压就越低，对人身越安全。

但要求接地电阻越小，则人工接地装置的投资也就越大，而且在土壤电阻率较高的地区不易做到。

在实践中，可利用埋设在地下的各种金属管道(易燃体管道除外)和电缆金属外皮以及建筑物的地下金属结构等作为自然接地体。

由于人工接地装置与自然接地体是并联关系，从而可减小人工接地装置的接地电阻，减少工程投资。

一、接地电阻值的规定在1000v以下中性点直接接地系统中，接地电阻Rd小于或等于4欧，重复接地电阻小于或等于10欧。

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

接地极的安装要求及技巧一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。

二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。

除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。

三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定,不宜小于5米。

四、接地体与建筑物的距离不宜小于1.5m。

五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他牢固的保护套。

六、接地干线至少应在不同的两点与接地网相连接。

七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。

八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。

九、明敷接地线的安装应符合以下要求：（一）便于检查；（二）敷设位置不应阻碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。

（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜构造平行，在直线段上不应有高低起伏及弯等情况。

（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。

十、明敷的接地线表面应涂黑漆。

如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。

中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。

十一、在接地线引向建筑物内的入口处，一般应标以黑色记号在检修用临时接地点处，应刷白色底漆后标以黑色记号十二、在开展检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。

十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。

接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。

一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。

为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。

二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。

3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。

4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。

三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。

（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。

（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。

（4）回填土，分层夯实，确保接地体稳定。

2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。

（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。

（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。

3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。

（2）检查接地体连接处的接地电阻，确保符合设计要求。

四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。

2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。

3. 验收合格后，施工单位应向建设单位提交验收报告。

五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应设置警示标志，确保施工安全。

六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。

2. 本规范由XX市XX局负责解释。

施工用电接地的要求和规范施工用电接地是为了保证施工现场电气设备的正常运行以及人员的安全，其要求和规范主要包括以下几个方面。

一、接地形式和接地材料的选择施工用电接地可以采用直接接地和间接接地两种形式。

直接接地是将电气设备的金属外壳和接地装置直接连接到地下的金属构造物或接地体，以实现与地的连接。

间接接地则是通过中间设备（如接地线或接地电阻器）来将电气设备的金属外壳与地连接起来。

在选择接地材料时，应优先选择导电性能好、机械强度高的材料。

常用的接地材料包括镀锌钢板、镀锌角铁、镀锌圆钢、铜排等。

二、接地电阻及其测试施工用电接地的电阻值是衡量接地效果的一个重要指标。

在一般的建筑工地中，施工用电接地电阻的要求通常为不大于4欧姆。

测试接地电阻应采用专用的接地电阻测试仪，测试步骤如下：1.首先将接地电阻测试仪的两个测试棒插入地面，保持棒间相距适当的距离；2.打开测试仪的电源开关，并选择合适的测量范围；3.将测试棒与接地体的接地部分连接；4.等待测试仪的读数稳定后，记录下接地电阻的数值。

三、接地电流的保护为了避免接地电流对人身安全和设备正常运行造成影响，施工用电接地应采取相应的保护措施。

一般来说，当接地电流大于30mA时，会对人身安全造成危害。

常用的接地电流保护措施包括：1.设置过电流保护器，当接地电流超过规定值时，自动切断电路；2.设置漏电保护器，当接地电流发生漏电时，自动切断电路；3.对接地电阻进行定期检测，确保接地电阻不会因为氧化、腐蚀等原因增大，从而导致接地电流增大。

四、接地电位的平衡为了保证施工现场的电气设备正常工作，接地电位应平衡。

电位平衡一般通过对接地体进行合理的布置和联接来实现。

具体措施包括：1.将接地体均匀分布在施工现场的各个位置，避免出现电位集中现象；2.尽量减少接地线的长度，以减小接地电阻；3.接地体之间通过铜排等导体互联，以降低接地电位差。

五、接地装置的标识和维护为了保证接地装置的正常运行和维护，应对接地装置进行明确的标识和维护。

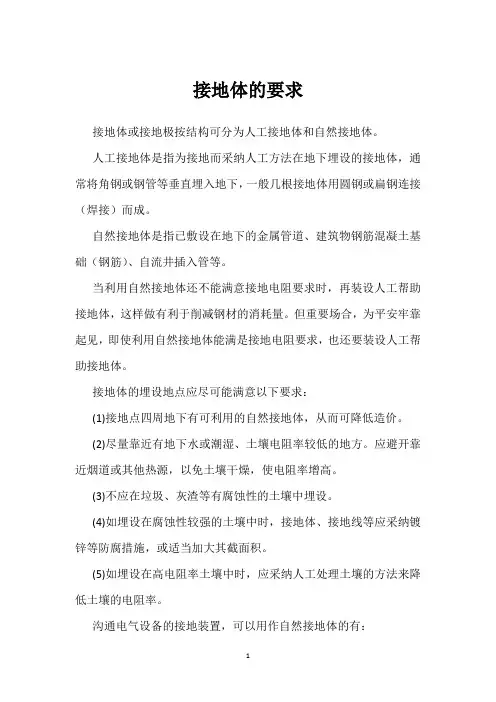

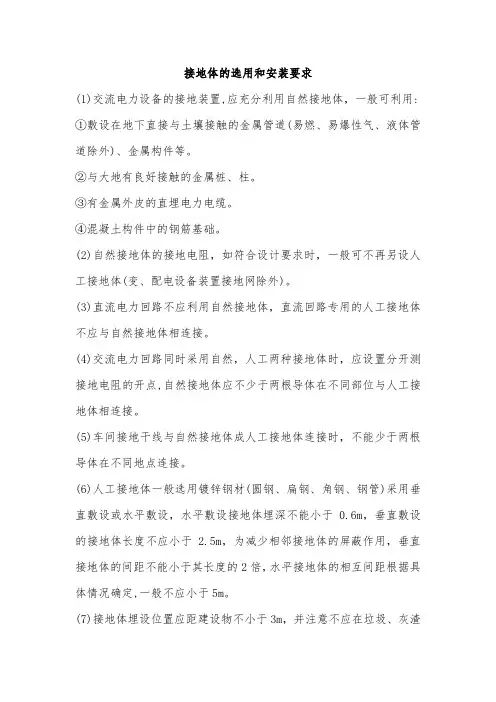

接地体的要求接地体或接地极按结构可分为人工接地体和自然接地体。

人工接地体是指为接地而采纳人工方法在地下埋设的接地体，通常将角钢或钢管等垂直埋入地下，一般几根接地体用圆钢或扁钢连接（焊接）而成。

自然接地体是指已敷设在地下的金属管道、建筑物钢筋混凝土基础（钢筋）、自流井插入管等。

当利用自然接地体还不能满意接地电阻要求时，再装设人工帮助接地体，这样做有利于削减钢材的消耗量。

但重要场合，为平安牢靠起见，即使利用自然接地体能满是接地电阻要求，也还要装设人工帮助接地体。

接地体的埋设地点应尽可能满意以下要求：(1)接地点四周地下有可利用的自然接地体，从而可降低造价。

(2)尽量靠近有地下水或潮湿、土壤电阻率较低的地方。

应避开靠近烟道或其他热源，以免土壤干燥，使电阻率增高。

(3)不应在垃圾、灰渣等有腐蚀性的土壤中埋设。

(4)如埋设在腐蚀性较强的土壤中时，接地体、接地线等应采纳镀锌等防腐措施，或适当加大其截面积。

(5)如埋设在高电阻率土壤中时，应采纳人工处理土壤的方法来降低土壤的电阻率。

沟通电气设备的接地装置，可以用作自然接地体的有：(1)敷设在地下的全部各种用途的金属管道、下水道管、热力管道，但液体燃料和可燃性或爆炸性气体的金属管道，以及包有黄麻、沥青层等绝缘物的金属管道除外。

(2)建筑物、构筑物与地连接的金属结构。

(3)水工构造物的金属桩、自流井插入管。

(4)有金属外皮的电缆（包有黄麻、沥青层等绝缘物的除外）。

(5)钢筋混凝土建、构筑物的基础（钢筋）。

利用自然接地体时，应采纳不少于两根的导体在不同地点与接地干线相连接，以提高牢靠性。

假如利用自然接地体能满意接地电阻要求时，则可不必另设人工接地体，但发电站、变配电所以及有爆炸危急的场所的接地装置等除外。
