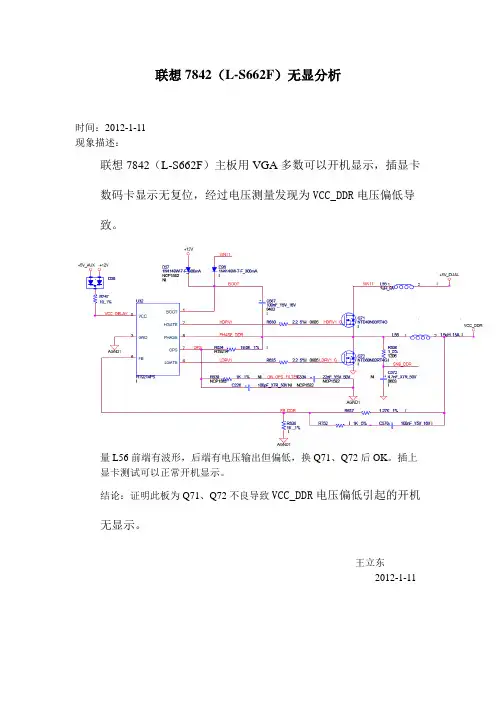

联想7842(L-S662F)无显分析

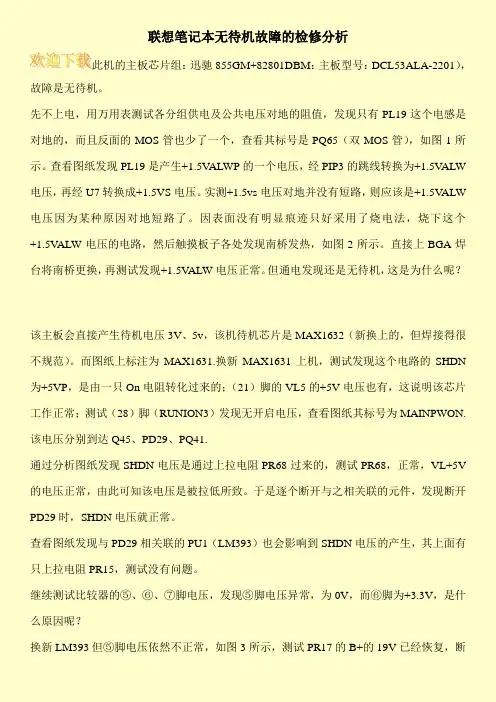

联想笔记本无待机故障的检修分析此机的主板芯片组：迅驰855GM+82801DBM：主板型号：DCL53ALA-2201），故障是无待机。

先不上电，用万用表测试各分组供电及公共电压对地的阻值，发现只有PL19这个电感是对地的，而且反面的MOS管也少了一个，查看其标号是PQ65（双MOS管），如图1所示。

查看图纸发现PL19是产生+1.5V ALWP的一个电压，经PIP3的跳线转换为+1.5V ALW 电压，再经U7转换成+1.5VS电压。

实测+1.5vs电压对地并没有短路，则应该是+1.5V ALW 电压因为某种原因对地短路了。

因表面没有明显痕迹只好采用了烧电法，烧下这个+1.5V ALW电压的电路，然后触摸板子各处发现南桥发热，如图2所示。

直接上BGA焊台将南桥更换，再测试发现+1.5V ALW电压正常。

但通电发现还是无待机，这是为什么呢？该主板会直接产生待机电压3V、5v，该机待机芯片是MAX1632（新换上的，但焊接得很不规范）。

而图纸上标注为MAX1631.换新MAX1631上机，测试发现这个电路的SHDN 为+5VP，是由一只On电阻转化过来的；（21）脚的VL5的+5V电压也有，这说明该芯片工作正常；测试（28）脚（RUNION3）发现无开启电压，查看图纸其标号为MAINPWON.该电压分别到达Q45、PD29、PQ41.通过分析图纸发现SHDN电压是通过上拉电阻PR68过来的，测试PR68，正常，VL+5V 的电压正常，由此可知该电压是被拉低所致。

于是逐个断开与之相关联的元件，发现断开PD29时，SHDN电压就正常。

查看图纸发现与PD29相关联的PU1（LM393）也会影响到SHDN电压的产生，其上面有只上拉电阻PR15，测试没有问题。

继续测试比较器的⑤、⑥、⑦脚电压，发现⑤脚电压异常，为0V，而⑥脚为+3.3V，是什么原因呢？换新LM393但⑤脚电压依然不正常，如图3所示，测试PR17的B+的19V已经恢复，断。

联想笔记本按开机键，发现屏幕不显示，拆开主板看看是何原
因
2.取回不良机台后，上电开机发现开机电流能跑到1.6A之上，拆开主板量测主板所有供电电压包括CPU RST/CPU CLK/CPU Vcore电压均有产生，由些可以正明主板各电压均为正常
3.量测CPU到北桥FSB数据总线与地址总线均为正常，然后再量测DDR到北桥的数据与地址线发现其中有一个pin对地二极阻值异常（554），如下图所示:
4.根据主板板号找到对应的电路图，确认此点位是M_A_DQ9是北桥到DDR之间的数据通讯总线，如果中间任何一根出现问题会导致主板无法识别到内存，从而导致开机无显示.
5.通过点位图找到对应的M_A_DQ9点位，对北桥进行内部透视确认没有空焊的痕迹，同时对北桥进行二次加热，同样还是不显示。

6.采用BGA拆焊台把北桥二次加热后重新上电测试还是开机无显示，最终将北桥拆下来对北桥以及PCB量测，发现北桥到DDR内存槽之间PCB之间有阻值过大，正常来讲应该小于5ohm以下，但是不良的主板PCB阻值在27ohm，由次判定PCB不良导致，此机板只能做报废处理.
分析结论：经过已上的分析，主要是因为客户常期在潮湿的地方办公，导致主板PCB内部受潮从而使PCB内部材质发生改变，最终分析为客户使用不当造成，机台直接更换主板。

备注：欢迎大家关注我的头条号：跟我学电脑，每天会有新的维修知识提供大家学习，如果在实际的维修当中遇到电脑硬件或软件故障，欢迎来咨询我，同时也希望大家多多转发与点赞评论，谢谢。

检测到操作系统，导致无法正常开机进入系统， 这要如何解决呢？具体解决方法如下。
好吧，它也的确做到了。就在它覆盖我整个思绪之后，它又挥舞着手中的小刀
推荐：联想 win764 位旗舰版系统下载
故障图：
原因分析：
1、物理硬盘驱动器具有一个不正确的主引 导记录（MBR）；
2、基本输入/输出系统（BIOS）没有检测到
好吧，它也的确做到了。就在它覆盖我整个思绪之后，它又挥舞着手中的小刀
硬盘；
3、硬盘受到损坏了；
提醒：一些第三方程序或磁盘损坏也是可以
破坏一个 MBR 的。
解决方法：
1、首先检查是否已经插入外设，比如 U 盘，
好吧，它也的确做到了。就在它覆盖我整个思绪之后，它又挥舞着手中的小刀
移动硬盘等，也要查看光驱中是否有光盘；
这篇联想台式电脑开机提示 Error1962 无法

找到硬盘启动怎么办分享给大家，偶尔会在电脑
开机的时候碰到一些报错故障，有一联想台式机 用 户 在 开 机 的 时 候 电 脑 显 示
Error1962:Nooperatingsystenfound.pressany
keytorepeatbootsequence，代码的意思是没有
2、开机时在键盘按下 F2 进入 BIOS 界面，
检查电脑的启动项，检查一下是否是硬盘为第一
启动项，如果没有就可以调整硬盘为第一启动尝
试，无效也可恢复 BIOS 尝试一下； 3、也可能是因为使用 GHOST 光盘安装系统
好吧，它也的确做到了。就在它覆盖我整个思绪之后，它又挥舞着手中的小刀
未安装成功导致，建议更换安装版光盘试试看；
大家介绍的方法，希望可以帮助大家解决问题访
问最新 hostwin7 系统下载站。

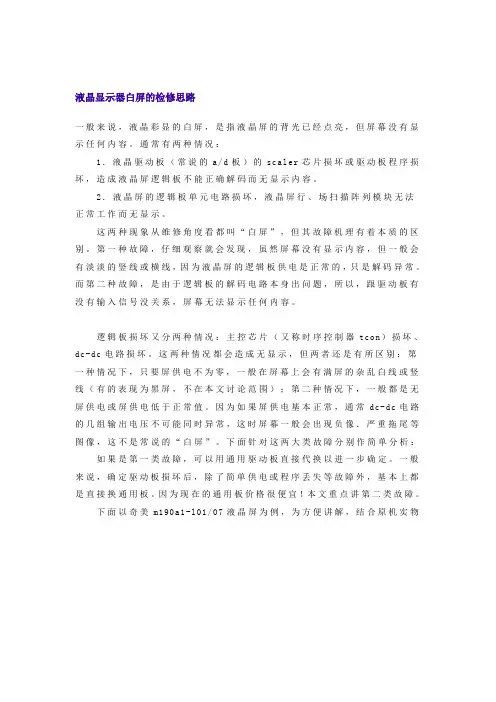

液晶显示器白屏的检修思路一般来说，液晶彩显的白屏，是指液晶屏的背光已经点亮，但屏幕没有显示任何内容。
