细集料筛分试验操作规程

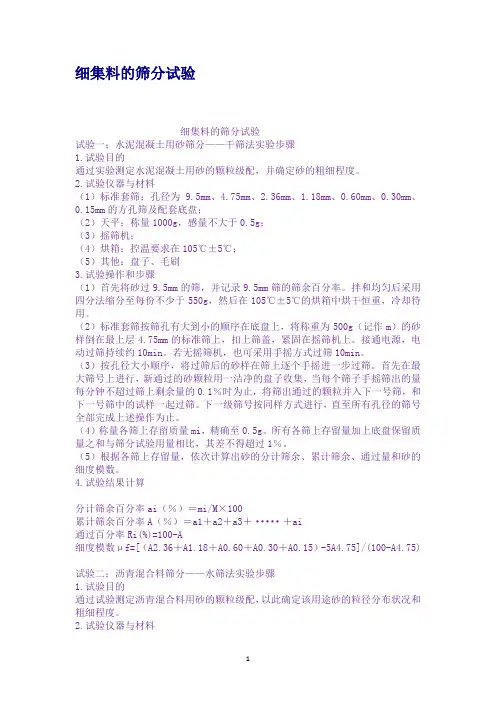

细集料的筛分试验细集料的筛分试验试验一；水泥混凝土用砂筛分——干筛法实验步骤1.试验目的通过实验测定水泥混凝土用砂的颗粒级配，并确定砂的粗细程度。

2.试验仪器与材料（1）标准套筛；孔径为9.5mm、4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、0.15mm的方孔筛及配套底盘；（2）天平：称量1000g，感量不大于0.5g；（3）摇筛机；（4）烘箱：控温要求在105℃±5℃；（5）其他：盘子、毛刷3.试验操作和步骤（1）首先将砂过9.5mm的筛，并记录9.5mm筛的筛余百分率。

拌和均匀后采用四分法缩分至每份不少于550g，然后在105℃±5℃的烘箱中烘干恒重，冷却待用。

（2）标准套筛按筛孔有大到小的顺序在底盘上，将称重为500g（记作m）的砂样倒在最上层4.75mm的标准筛上，扣上筛盖，紧固在摇筛机上。

接通电源，电动过筛持续约10min。

若无摇筛机，也可采用手摇方式过筛10min。

（3）按孔径大小顺序，将过筛后的砂样在筛上逐个手摇进一步过筛。

首先在最大筛号上进行，新通过的砂颗粒用一洁净的盘子收集，当每个筛子手摇筛出的量每分钟不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛。

下一级筛号按同样方式进行，直至所有孔径的筛号全部完成上述操作为止。

（4）称量各筛上存留质量mi，精确至0.5g。

所有各筛上存留量加上底盘保留质量之和与筛分试验用量相比，其差不得超过1％。

（5）根据各筛上存留量，依次计算出砂的分计筛余、累计筛余、通过量和砂的细度模数。

4.试验结果计算分计筛余百分率ai（％）＝mi/M×100累计筛余百分率A（％）＝a1＋a2＋a3＋·····＋ai通过百分率Ri(%)=100-A细度模数μf=[（A2.36＋A1.18＋A0.60＋A0.30＋A0.15）-5A4.75]/(100-A4.75)试验二；沥青混合料筛分——水筛法实验步骤1.试验目的通过试验测定沥青混合料用砂的颗粒级配，以此确定该用途砂的粒径分布状况和粗细程度。

细集料的筛分试验细集料的筛分试验试验一；水泥混凝土用砂筛分——干筛法实验步骤1.试验目的通过实验测定水泥混凝土用砂的颗粒级配，并确定砂的粗细程度。

2.试验仪器与材料（1）标准套筛；孔径为9.5mm、4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、0.15mm的方孔筛及配套底盘；（2）天平：称量1000g，感量不大于0.5g；（3）摇筛机；（4）烘箱：控温要求在105℃±5℃；（5）其他：盘子、毛刷3.试验操作和步骤（1）首先将砂过9.5mm的筛，并记录9.5mm筛的筛余百分率。

拌和均匀后采用四分法缩分至每份不少于550g，然后在105℃±5℃的烘箱中烘干恒重，冷却待用。

（2）标准套筛按筛孔有大到小的顺序在底盘上，将称重为500g（记作m）的砂样倒在最上层4.75mm的标准筛上，扣上筛盖，紧固在摇筛机上。

接通电源，电动过筛持续约10min。

若无摇筛机，也可采用手摇方式过筛10min。

（3）按孔径大小顺序，将过筛后的砂样在筛上逐个手摇进一步过筛。

首先在最大筛号上进行，新通过的砂颗粒用一洁净的盘子收集，当每个筛子手摇筛出的量每分钟不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛。

下一级筛号按同样方式进行，直至所有孔径的筛号全部完成上述操作为止。

（4）称量各筛上存留质量mi，精确至0.5g。

所有各筛上存留量加上底盘保留质量之和与筛分试验用量相比，其差不得超过1％。

（5）根据各筛上存留量，依次计算出砂的分计筛余、累计筛余、通过量和砂的细度模数。

4.试验结果计算分计筛余百分率ai（％）＝mi/M×100累计筛余百分率A（％）＝a1＋a2＋a3＋·····＋ai通过百分率Ri(%)=100-A细度模数μf=[（A2.36＋A1.18＋A0.60＋A0.30＋A0.15）-5A4.75]/(100-A4.75)试验二；沥青混合料筛分——水筛法实验步骤1.试验目的通过试验测定沥青混合料用砂的颗粒级配，以此确定该用途砂的粒径分布状况和粗细程度。

细集料筛分试验（T 0327-2005）3.1.1 目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

3.1.2 仪具与材料标准筛。

天平：称量1000g，感量不大于0.5g。

摇筛机烘箱：能控温在105±5℃。

其它：浅盘和硬、软毛刷等。

3.1.3 试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

3.1.4 试验步骤3.1.4.1 干筛法试验步骤1、准确称取烘干试样约500g(m)，准确至0.5g，置于套筛的最上面一只，1即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

2、称量各筛筛余试样的质量，精确至0.5g。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

3.1.4.2 水洗法试验步骤3.1.4.2.1 准确称取烘干试样约500g(m1)，准确至0.5g。

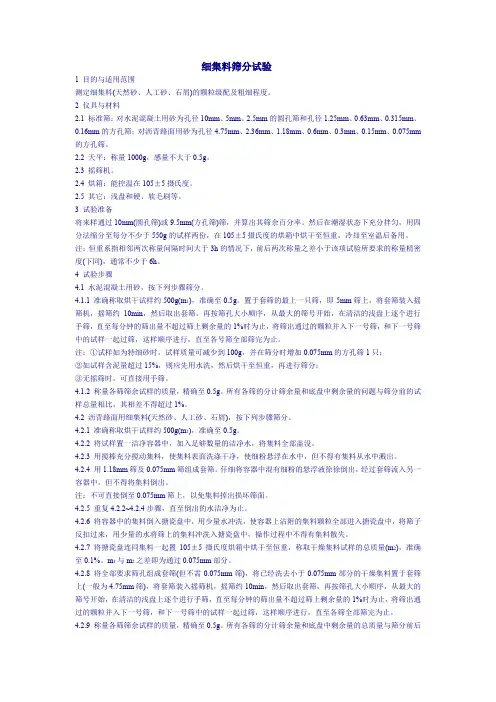

细集料筛分试验1 目的与适用范围测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

2 仪具与材料2.1 标准筛：对水泥混凝土用砂为孔径10mm、5mm、2.5mm的圆孔筛和孔径1.25mm、0.63mm、0.315mm、0.16mm的方孔筛；对沥青路面用砂为孔径4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm、0.075mm 的方孔筛。

2.2 天平：称量1000g，感量不大于0.5g。

2.3 摇筛机。

2.4 烘箱：能控温在105±5摄氏度。

2.5 其它：浅盘和硬、软毛刷等。

3 试验准备将来样通过10mm(圆孔筛)或9.5mm(方孔筛)筛，并算出其筛余百分率。

然后在潮湿状态下充分拌匀，用四分法缩分至每分不少于550g的试样两份，在105±5摄氏度的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h的情况下，前后两次称量之差小于该项试验所要求的称量精密度(下同)，通常不少于6h。

4 试验步骤4.1 水泥混凝土用砂，按下列步骤筛分。

4.1.1 准确称取烘干试样约500g(m1)，准确至0.5g。

置于套筛的最上一只筛，即5mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直至每分钟的筛出量不超过筛上剩余量的1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g，并在筛分时增加0.075mm的方孔筛1只；②如试样含泥量超过15%，则应先用水洗，然后烘干至恒重，再进行筛分；③无摇筛时，可直接用手筛。

4.1.2 称量各筛筛余试样的质量，精确至0.5g。

所有各筛的分计筛余量和底盘中剩余量的问题与筛分前的试样总量相比，其相差不得超过1%。

4.2 沥青路面用细集料(天然砂、人工砂、石屑)，按下列步骤筛分。

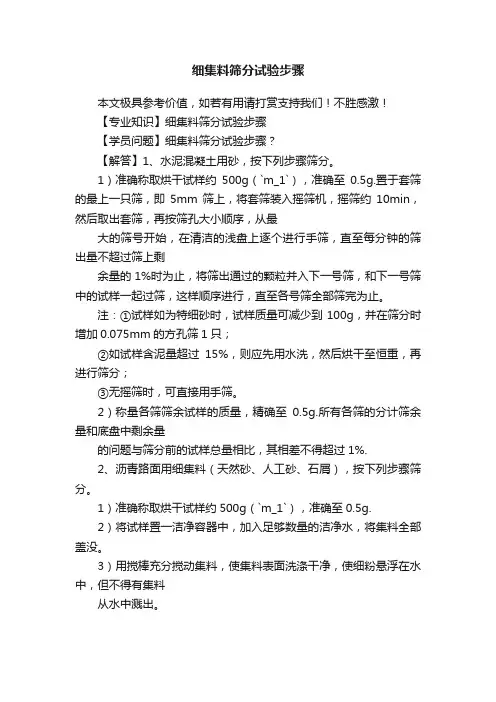

细集料筛分试验步骤
本文极具参考价值，如若有用请打赏支持我们！不胜感激！
【专业知识】细集料筛分试验步骤
【学员问题】细集料筛分试验步骤？
【解答】1、水泥混凝土用砂，按下列步骤筛分。

1）准确称取烘干试样约500g（`m_1`），准确至0.5g.置于套筛的最上一只筛，即5mm 筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最
大的筛号开始，在清洁的浅盘上逐个进行手筛，直至每分钟的筛出量不超过筛上剩
余量的1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g，并在筛分时增加0.075mm的方孔筛1只；
②如试样含泥量超过15%，则应先用水洗，然后烘干至恒重，再进行筛分；
③无摇筛时，可直接用手筛。

2）称量各筛筛余试样的质量，精确至0.5g.所有各筛的分计筛余量和底盘中剩余量
的问题与筛分前的试样总量相比，其相差不得超过1%.
2、沥青路面用细集料（天然砂、人工砂、石屑），按下列步骤筛分。

1）准确称取烘干试样约500g（`m_1`），准确至0.5g.
2）将试样置一洁净容器中，加入足够数量的洁净水，将集料全部盖没。

3）用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得有集料
从水中溅出。

细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。

图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。

3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。

5.其它：浅盘和硬、软毛刷等。

三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g 。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

b ．称量各筛筛余试样的质量，精确至0.5g 。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

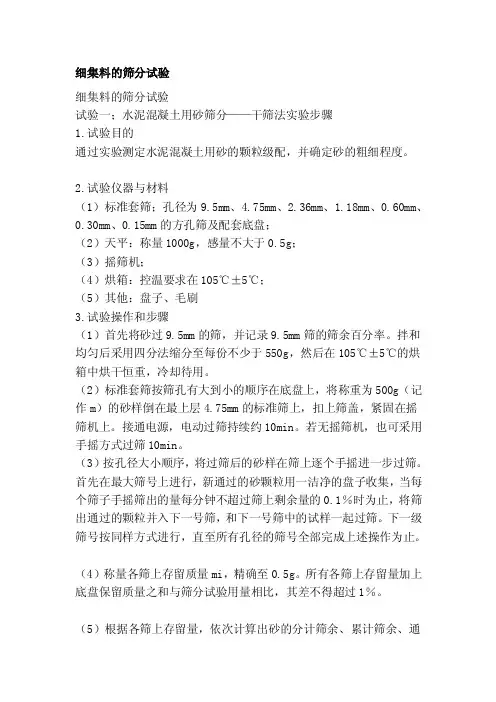

细集料的筛分试验试验一；水泥混凝土用砂筛分——干筛法实验步骤1.试验目的通过实验测定水泥混凝土用砂的颗粒级配，并确定砂的粗细程度。

2.试验仪器与材料（1）标准套筛；孔径为9.5mm、4.75mm、2.36mm、1.18mm、0.60mm、0.30mm、0.15mm 的方孔筛及配套底盘；（2）天平：称量1000g，感量不大于0.5g；（3）摇筛机；（4）烘箱：控温要求在105℃±5℃；（5）其他：盘子、毛刷3.试验操作和步骤（1）首先将砂过9.5mm的筛，并记录9.5mm筛的筛余百分率。

拌和均匀后采用四分法缩分至每份不少于550g，然后在105℃±5℃的烘箱中烘干恒重，冷却待用。

（2）标准套筛按筛孔有大到小的顺序在底盘上，将称重为500g（记作m）的砂样倒在最上层4.75mm的标准筛上，扣上筛盖，紧固在摇筛机上。

接通电源，电动过筛持续约10min。

若无摇筛机，也可采用手摇方式过筛10min。

（3）按孔径大小顺序，将过筛后的砂样在筛上逐个手摇进一步过筛。

首先在最大筛号上进行，新通过的砂颗粒用一洁净的盘子收集，当每个筛子手摇筛出的量每分钟不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛。

下一级筛号按同样方式进行，直至所有孔径的筛号全部完成上述操作为止。

（4）称量各筛上存留质量mi，精确至0.5g。

所有各筛上存留量加上底盘保留质量之和与筛分试验用量相比，其差不得超过1％。

（5）根据各筛上存留量，依次计算出砂的分计筛余、累计筛余、通过量和砂的细度模数。

4.试验结果计算分计筛余百分率ai（％）＝mi/M×100累计筛余百分率A（％）＝a1＋a2＋a3＋·····＋ai通过百分率Ri(%)=100-A细度模数μf=[（A2.36＋A1.18＋A0.60＋A0.30＋A0.15）-5A4.75]/(100-A4.75)实验三细集料的筛分试验【试验目的】测定细集料天然砂、人工砂、石屑的颗粒级配及粗细程度。

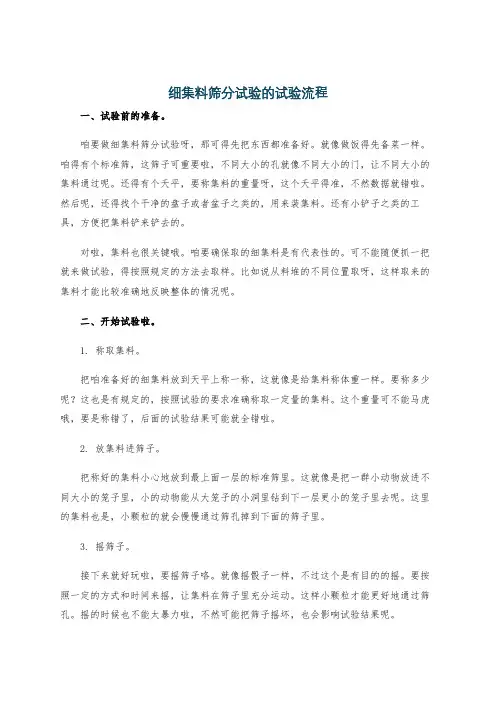

细集料筛分试验的试验流程一、试验前的准备。

咱要做细集料筛分试验呀，那可得先把东西都准备好。

就像做饭得先备菜一样。

咱得有个标准筛，这筛子可重要啦，不同大小的孔就像不同大小的门，让不同大小的集料通过呢。

还得有个天平，要称集料的重量呀，这个天平得准，不然数据就错啦。

然后呢，还得找个干净的盘子或者盆子之类的，用来装集料。

还有小铲子之类的工具，方便把集料铲来铲去的。

对啦，集料也很关键哦。

咱要确保取的细集料是有代表性的。

可不能随便抓一把就来做试验，得按照规定的方法去取样。

比如说从料堆的不同位置取呀，这样取来的集料才能比较准确地反映整体的情况呢。

二、开始试验啦。

1. 称取集料。

把咱准备好的细集料放到天平上称一称，这就像是给集料称体重一样。

要称多少呢？这也是有规定的，按照试验的要求准确称取一定量的集料。

这个重量可不能马虎哦，要是称错了，后面的试验结果可能就全错啦。

2. 放集料进筛子。

把称好的集料小心地放到最上面一层的标准筛里。

这就像是把一群小动物放进不同大小的笼子里，小的动物能从大笼子的小洞里钻到下一层更小的笼子里去呢。

这里的集料也是，小颗粒的就会慢慢通过筛孔掉到下面的筛子里。

3. 摇筛子。

接下来就好玩啦，要摇筛子咯。

就像摇骰子一样，不过这个是有目的的摇。

要按照一定的方式和时间来摇，让集料在筛子里充分运动。

这样小颗粒才能更好地通过筛孔。

摇的时候也不能太暴力啦，不然可能把筛子摇坏，也会影响试验结果呢。

4. 筛完一层又一层。

等上面这层筛子摇得差不多了，看看通过筛孔的集料都掉到下面一层筛子里了。

然后再把这层筛子拿开，看看留在这层筛子上的集料，这就是被这层筛孔拦住的大颗粒啦。

接着再对下一层筛子做同样的操作，一层一层地筛下去，就像剥洋葱一样，一层一层地把不同大小的集料分开。

三、试验后的工作。

1. 称取各层筛上的集料。

等所有的筛子都筛完了，咱们要把每个筛子上剩下的集料再称一称。

这时候又要用到天平啦。

每个筛子上的集料重量都不一样，通过这些重量我们就能知道不同大小颗粒的集料占总集料的比例呢。

细集料筛分试验方法（1）试验准备根据样品中最大粒径的大小，选用适宜的标准筛，通常为9.5mm筛(水泥混凝土用天然砂)或4.75mm筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料。

然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份不少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

（2）试验步骤2.1干筛法试验步骤2.1.1准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1％时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到l00g。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

2.1.2称量各筛筛余试样的质量，精确至0.5g。

所有各筛余量和底盘中剩余量的总量与筛余前的试样总量，相差不得超过后者的1%。

2.2水洗法试验步骤2.2.1准确称取烘干试样约500g(mL)，准确至0.5g。

2.2.2将试样置一洁净容器中，加足够数量的洁净水，将集料全部淹没。

2.2.3用搅棒充分搅动集料，将集料表面洗涤干净，使细粉悬浮在水中，但不得有集料从水中溅出。

2.2.4用1.18mm筛及0.075mm筛组成套筛。

将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，不得将集料倒出。

注：不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。

2.2.5重复4．2．2～4．2．4步骤，直至倒出的水洁净且小于0.075mm的颗粒全部倒出。

细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。

图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。

3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。

5.其它：浅盘和硬、软毛刷等。

三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g 。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

b ．称量各筛筛余试样的质量，精确至0.5g 。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

细集料筛分试验 一、目的与适用范围 测定细集料（天然沙、人工沙、石屑）的颗粒级配及粗细程度。对水泥混凝土用细集料可以采用干筛法，如果需要也可以用水洗法筛分；对沥青混合料及基层用细料必须用水洗法筛分。

二、仪器与材料 标准筛（方孔筛）、天平（电子秤）、摇筛机（可以自行动手筛分）、烘箱（能控制温度在105°C±5°C）、其他材料（浅盘和软、硬毛刷）

三、试验准备 根据样品中最大粒径的大小，选用适宜的标准筛。然后将样品在潮湿的状态下充分搅拌，用分料器法或四分发至每分不少于550g的式样俩分，在105°C±5°C的烘箱中烘干至恒重，冷却至室温后备用。

四、试验步骤 1.水泥混凝土用砂 （1）称取烘干试样M1，置于套筛的最上面一只，将套筛装入摇筛机，摇筛约10分钟，然后取出套筛，在按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟量不到剩余量的0.1%时为止，将筛出通过的卡里并入到下一号筛中，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。 （2）各筛筛余试样的质量精确到小数点后一位，各筛的分计筛余量和盘底中剩余量的总量与筛余前的式样总量，相差不得超过后者的1%。 2．沥青路面用细集料（天然砂、人工砂和石屑） （1）称量一定的烘干试样的质量M1； （2）将试样置于一洁净容器中，加入足够数量的洁净水，将集料全部淹没； （3）充分搅动集料，将集料表面洗涤干净，使细粉悬浮在水中，但不得有集料从水中溅出； （4）取1.18筛和0.075筛组成套筛，仔细将容器中混有细粉的悬浮液徐徐倒出，经过套筛流入另一容器中，但不得将集料倒出。 （5）按照（2）-（4）步骤，直至到出的水洁净且小于的颗粒全部到出； （6）将容器中的集料倒入搪瓷盆中，用少量水冲洗，使容器上沾附的集料颗粒全部进入搪瓷盆中。将筛子反倒过来，用少量的水将筛子上的集料冲到搪瓷盆中。操作过程中不得有集料散失。 （7）将搪瓷盆连同集料一起置105°C±5°C烘箱中烘干至恒重，称取干燥器集料试样的总质量M2，准确称量至0.1%，M1和M2之差即为通过0.0075MM筛的部分； （8）将全部要求筛孔组成套筛（不需要0.075MM筛），将已经洗去小于0.075MM部分的干燥器集料置于套筛上（通常为4.75MM筛），将套筛装入摇筛机，摇筛约10分钟，然后取出套筛，再按筛孔的大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上质量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止； （9）称量各筛筛余式样的质量，精确到小数点后一位。各筛的分计筛余量和盘底中剩余量的总量与筛余前的式样总量，相差不得超过后者的1%。 五、计算 （1）计算分计筛余百分率 各号筛的分计筛余百分率为各号筛上的筛余质量除以式样总量M1的百分率，精确至1%。对于沥青路面细集料而言，0.15MM以下部分即为0.075MM的分计筛余，由上面水洗法试验步骤中（7）测得的M1和M2之差即为小于0.075MM的筛底部分。 （2）计算累计筛余百分率 计算累计筛余百分率为该号筛及大于该号筛的各号筛的分计筛余百分率之和，准确到0.1%。 （3）计算质量通过百分率 各号筛的质量通过百分率等于100减去该号筛的累计筛余百分率，精确到0.1%。 （4）根据各筛的累计筛余百分率或通过百分率，绘制级配曲线图 （5）天然沙的细度模数应进行俩次平行试验，以试验结果的算术平均值作为测定值。如果俩次的细度模数之差大于0.2，应从新进行试验，准确至0.1%。

细集料筛分试验细集料筛分试验1 ⽬的与适⽤范围测定细集料(天然砂、⼈⼯砂、⽯屑)的颗粒级配及粗细程度。

对⽔泥混凝⼟⽤细集料可采⽤⼲筛法，如果需要也可采⽤⽔洗法筛分；对沥青混合料及基层⽤细集料必须⽤⽔洗法筛分。

注：当细集料中含有粗集料时，可参照此⽅法⽤⽔洗法筛分，但需特别注意保护标准筛筛⾯不遭损坏。

2 仪具与材料(1)标准筛。

(2)天平：称量1000g，感量不⼤于0.5g(3)摇筛机。

(4)烘箱：能控温在105℃±5℃。

(5)其它：浅盘和硬、软⽑刷等。

3 试验准备根据样品中最⼤粒径的⼤⼩，选⽤适宜的标准筛，通常为9.5mm筛(⽔泥混凝⼟⽤天然砂)或4.75mm筛(沥青路⾯及基层⽤天然砂、⽯屑、机制砂等)筛除其中的超粒径材料。

然后将样品在潮湿状态下充分拌匀，⽤分料器法或四分法缩分⾄每份不少于550g的试样两份，在105℃±5℃的烘箱中烘⼲⾄恒重，冷却⾄室温后备⽤。

注：恒重系指相邻两次称量间隔时间⼤于3 h(通常不少于6h)的情况下，前后两次称量之差⼩于该项试验所要求的称量精密度，下同。

4 试验步骤4.1 ⼲筛法试验步骤4.1.1 准确称取烘⼲试样约500g(m1)，准确⾄0.5g，置于套筛的最上⾯⼀只，即4.75mm 筛上，将套筛装⼊摇筛机，摇筛约l0min，然后取出套筛，再按筛孔⼤⼩顺序，从最⼤的筛号开始，在清洁的浅盘上逐个进⾏⼿筛，直到每分钟的筛出量不超过筛上剩余量的0.1％时为⽌，将筛出通过的颗粒并下⼀号筛，和下⼀号筛中的试样⼀起过筛，以此顺序进⾏⾄各号筛全部筛完为⽌。

注：①试样如为特细砂时，试样质量可减少到10％。

②如试样含泥量超过5％，不宜采⽤⼲筛法。

③⽆摇筛机时，可直接⽤⼿筛。

4.1.2 称量各筛筛余试样的质量，精确⾄0. 5g。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

4.2 ⽔洗法试验步骤4.2.1 准确称取烘⼲试样约500g(m1)，准确⾄0.5g o4.2.2 将试样置⼀洁净容器中，加⼈⾜够数量的洁净⽔，将集料全部淹没。
