10KV氧化锌避雷器电气试验及报告
一. 10kV氧化锌避雷器电气试验
实验工具：10KV氧化锌避雷器/直流高压发生器/倍压筒/高压微安表
1.绝缘电阻测量
采用2500V绝缘电阻测试仪，测量避雷器的绝缘电阻（试验前后两次测量），其值不小于2500MΩ（标准1000MΩ为合格）。

2.直流1mA参考电压U1及0.75U1下泄漏电流测量
（1）连接高压发生器/倍压筒微安表/避雷器接地端
（2）将高压微安表输出端接在避雷器上，输入端接在倍压筒上固定好。

倍压筒输入端接入高压发生器的输出端。

（3）进行直流加压，在微安表达到1000μA时，立即读出高压峰值表电压值，其值不小于25kV，
（4）将其电压降到0.75倍，读出微安表数值，0.75U 1 下泄漏电流不应大于50μA。

降压，拉开电源，放电。

直流高压一体发生器
绝缘电阻测试仪

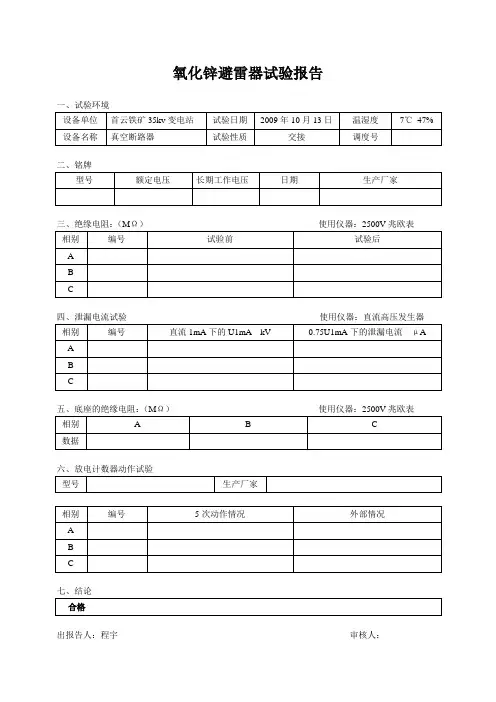

氧化锌避雷器试验报告。

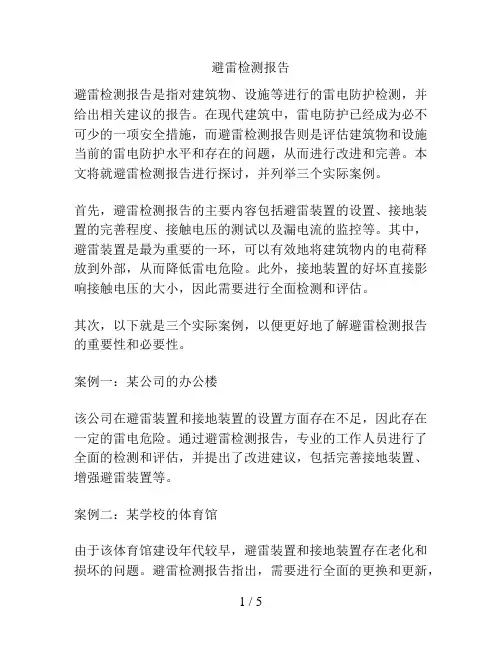

防雷设施检测报告1. 引言本报告对某建筑物的防雷设施进行了检测和评估。

通过检测，评估防雷设施的情况，可以帮助建筑物的业主、使用者和维护人员了解防雷设施的运行状况，进一步提高建筑物安全性和防雷性能。

2. 检测目的本次检测的主要目的是评估建筑物的防雷设施的有效性和合规性。

具体包括以下几个方面：•检测建筑物的接地系统，评估接地装置的性能和连接情况。

•检测建筑物的避雷针系统，评估避雷针的放置位置和防雷针的状况。

•检测建筑物内的防雷装置，包括防火墙、避雷器、过电压保护器等设施。

•检测建筑物内的接线和接口，评估其对雷电冲击的防护能力。

3. 检测方法本次检测采用了以下方法和工具：•目视检查：通过观察建筑物的防雷设施和相关设备，了解其状况和使用情况。

•测试仪器：使用专业的测试仪器检测接地系统的电阻、接地体的质量等参数。

•红外热成像：通过红外热成像仪对防雷设施进行热成像，发现异常热点或温度异常现象。

•电气测量：使用万用表、电压表等工具对接线和接口进行测量，评估其电气性能和防护能力。

4. 检测结果根据对建筑物防雷设施的检测和评估，得出以下结果：4.1 接地系统建筑物的接地系统包括主楼和附属设施的接地系统。

通过测量电阻和接地体的质量，发现接地系统符合规范要求，电阻值在合理范围内。

连接情况良好，接地体无损坏。

4.2 避雷针系统建筑物的屋顶设置了避雷针系统，检测发现避雷针的放置位置满足规范要求，无遮挡物、无接地异常。

避雷针的绝缘状态良好，不受破损影响。

4.3 防雷装置建筑物内的防雷装置包括防火墙、避雷器和过电压保护器等。

经过检测，防火墙的封堵状态良好，无渗漏现象。

避雷器和过电压保护器的工作状态正常，未发现损坏或破损。

4.4 接线和接口建筑物内的接线和接口是对外连接的重要部分，也是雷电冲击的重要入口。

经过测量和检测，接线和接口的电气性能良好，各项指标稳定。

5. 结论根据本次防雷设施检测的结果，建筑物的防雷设施状况良好，符合相关规范要求。

氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。

二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。

2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。

3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。

4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。

四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。

2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。

3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。

4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。

五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。

该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。

六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。

2.定期检查避雷器的接地情况，确保接地电阻符合标准。

3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。

4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。

[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。

报告总结了试验结果，并提出了相关的建议。

这些结果和建议对于设备的正常运行和维护具有指导作用。
