溶液-凝胶法制备ZnO薄膜
- 格式:doc
- 大小:861.50 KB
- 文档页数:9

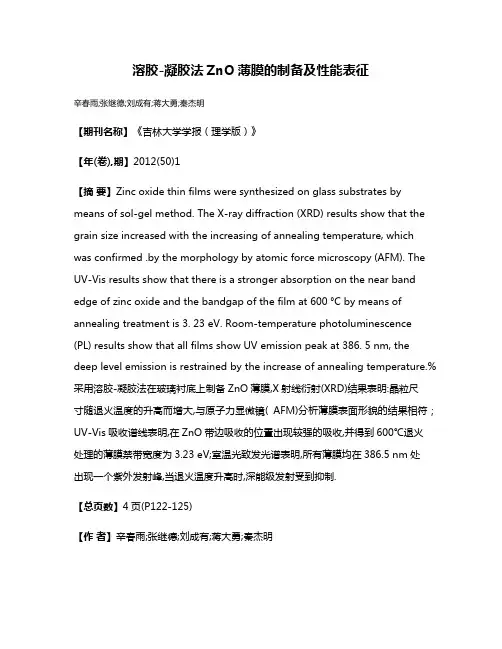

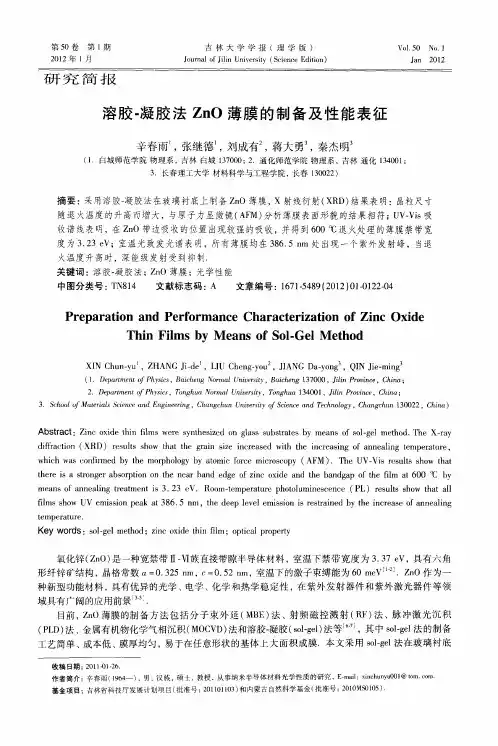

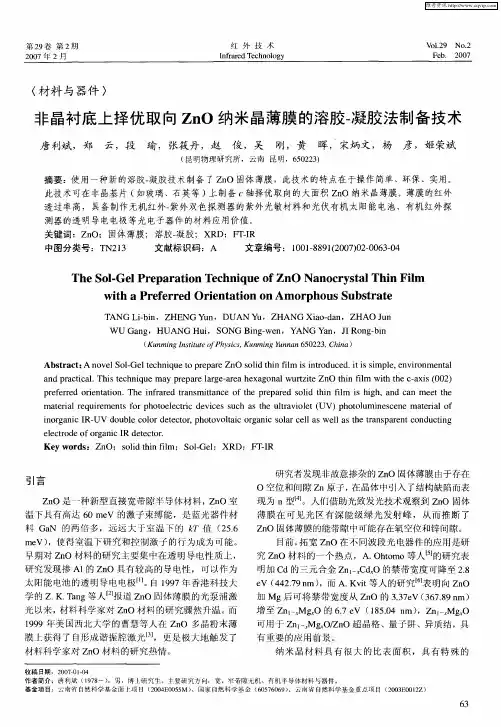

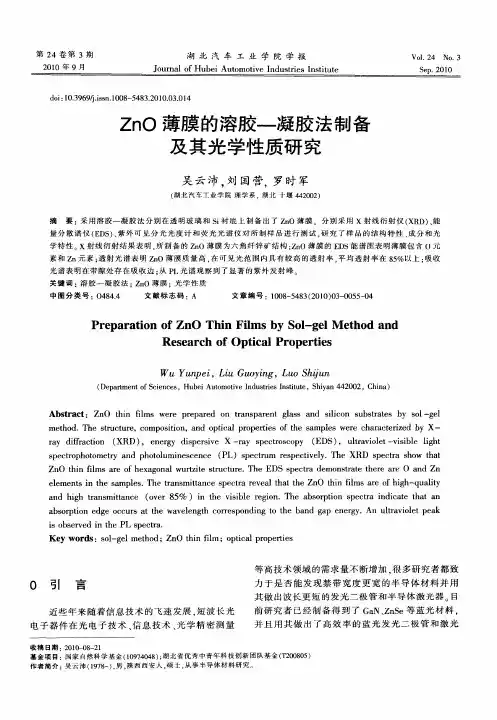

溶胶-凝胶法ZnO薄膜的制备及性能表征辛春雨;张继德;刘成有;蒋大勇;秦杰明【期刊名称】《吉林大学学报(理学版)》【年(卷),期】2012(50)1【摘要】Zinc oxide thin films were synthesized on glass substrates by means of sol-gel method. The X-ray diffraction (XRD) results show that the grain size increased with the increasing of annealing temperature, which was confirmed .by the morphology by atomic force microscopy (AFM). The UV-Vis results show that there is a stronger absorption on the near band edge of zinc oxide and the bandgap of the film at 600 °C by means of annealing treatment is 3. 23 eV. Room-temperature photoluminescence (PL) results show that all films show UV emission peak at 386. 5 nm, the deep level emission is restrained by the increase of annealing temperature.%采用溶胶-凝胶法在玻璃衬底上制备ZnO薄膜,X射线衍射(XRD)结果表明:晶粒尺寸随退火温度的升高而增大,与原子力显微镜( AFM)分析薄膜表面形貌的结果相符;UV-Vis吸收谱线表明,在ZnO带边吸收的位置出现较强的吸收,并得到600℃退火处理的薄膜禁带宽度为3.23 eV;室温光致发光谱表明,所有薄膜均在386.5 nm处出现一个紫外发射峰,当退火温度升高时,深能级发射受到抑制.【总页数】4页(P122-125)【作者】辛春雨;张继德;刘成有;蒋大勇;秦杰明【作者单位】白城师范学院物理系,吉林白城137000;白城师范学院物理系,吉林白城137000;通化师范学院物理系,吉林通化134001;长春理工大学材料科学与工程学院,长春130022;长春理工大学材料科学与工程学院,长春130022【正文语种】中文【中图分类】TN814【相关文献】1.前热处理对溶胶-凝胶法制备的ZnO薄膜微结构的影响 [J], 吉强民;郜小勇;高会;翟耀飞2.膜厚对溶胶-凝胶法制备Al、Ga共掺杂ZnO薄膜性能的影响 [J], 程志敏;孙宜华;方亮;叶林龙;黄龙;汪涛3.Ti含量对溶胶-凝胶法制备Ti、Ga共掺ZnO薄膜性能的影响 [J], 王瑞;孙宜华;黄龙;敖来远;方亮;骆秋子4.溶胶-凝胶法制备多孔ZnO薄膜及其性能表征 [J], 杨立荣;刘淑贤;靳正国5.溶剂、溶胶稳定剂和热处理对溶胶-凝胶法制备的ZnO薄膜微观结构的影响 [J], 黄辉;朱明伟;宫骏;孙超;姜辛因版权原因,仅展示原文概要,查看原文内容请购买。

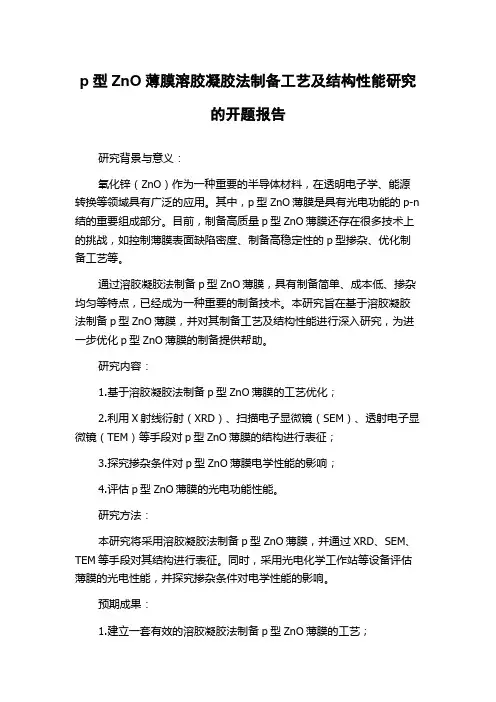

p型ZnO薄膜溶胶凝胶法制备工艺及结构性能研究的开题报告研究背景与意义:氧化锌(ZnO)作为一种重要的半导体材料,在透明电子学、能源转换等领域具有广泛的应用。
其中,p型ZnO薄膜是具有光电功能的p-n 结的重要组成部分。
目前,制备高质量p型ZnO薄膜还存在很多技术上的挑战,如控制薄膜表面缺陷密度、制备高稳定性的p型掺杂、优化制备工艺等。
通过溶胶凝胶法制备p型ZnO薄膜,具有制备简单、成本低、掺杂均匀等特点,已经成为一种重要的制备技术。
本研究旨在基于溶胶凝胶法制备p型ZnO薄膜,并对其制备工艺及结构性能进行深入研究,为进一步优化p型ZnO薄膜的制备提供帮助。
研究内容:1.基于溶胶凝胶法制备p型ZnO薄膜的工艺优化;2.利用X射线衍射(XRD)、扫描电子显微镜(SEM)、透射电子显微镜(TEM)等手段对p型ZnO薄膜的结构进行表征;3.探究掺杂条件对p型ZnO薄膜电学性能的影响;4.评估p型ZnO薄膜的光电功能性能。
研究方法:本研究将采用溶胶凝胶法制备p型ZnO薄膜,并通过XRD、SEM、TEM等手段对其结构进行表征。
同时,采用光电化学工作站等设备评估薄膜的光电性能,并探究掺杂条件对电学性能的影响。
预期成果:1.建立一套有效的溶胶凝胶法制备p型ZnO薄膜的工艺;2.深入了解p型ZnO薄膜的微观结构、电学性能和光学性能;3.为p型ZnO材料在光电领域的应用提供理论基础。
研究过程:1.查阅文献,了解p型ZnO薄膜制备技术、工艺优化等方面的研究进展;2.准备原材料,制备p型ZnO溶胶;3.通过溶胶凝胶法制备p型ZnO薄膜,并优化制备工艺;4.采用XRD、SEM、TEM等手段对p型ZnO薄膜的结构进行表征;5.评估p型ZnO薄膜的电学性能和光学性能;6.撰写论文并进行技术交流。

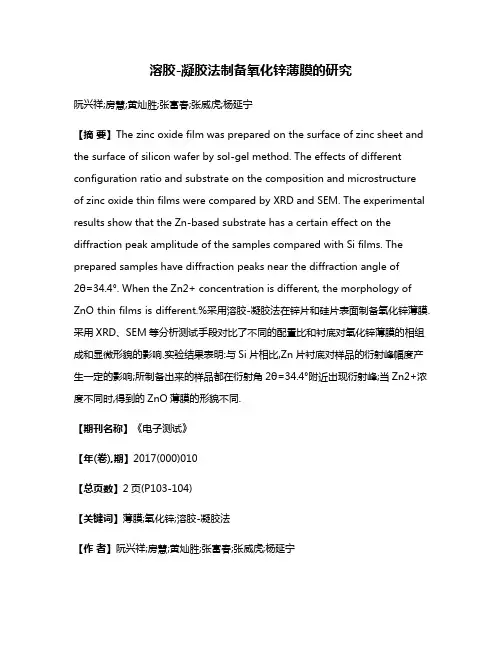

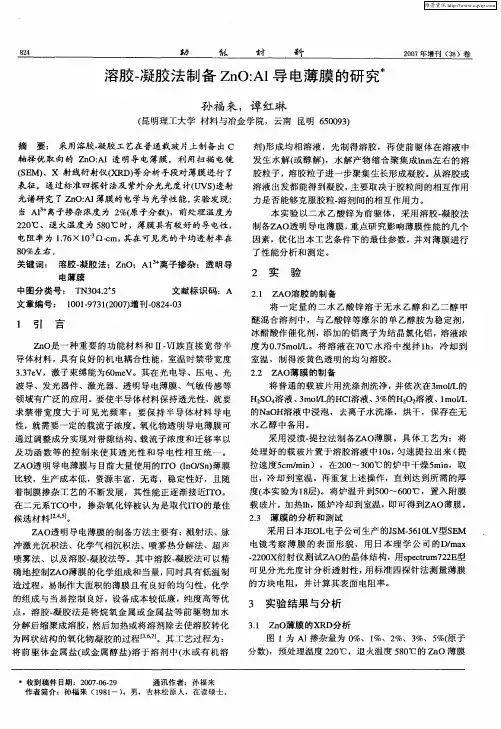

溶胶-凝胶法制备氧化锌薄膜的研究阮兴祥;房慧;黄灿胜;张富春;张威虎;杨延宁【摘要】The zinc oxide film was prepared on the surface of zinc sheet and the surface of silicon wafer by sol-gel method. The effects of different configuration ratio and substrate on the composition and microstructure of zinc oxide thin films were compared by XRD and SEM. The experimental results show that the Zn-based substrate has a certain effect on the diffraction peak amplitude of the samples compared with Si films. The prepared samples have diffraction peaks near the diffraction angle of2θ=34.4°. When the Zn2+ concentration is different, the morphology of ZnO thin films is different.%采用溶胶-凝胶法在锌片和硅片表面制备氧化锌薄膜.采用XRD、SEM等分析测试手段对比了不同的配置比和衬底对氧化锌薄膜的相组成和显微形貌的影响.实验结果表明:与Si片相比,Zn片衬底对样品的衍射峰幅度产生一定的影响;所制备出来的样品都在衍射角2θ=34.4°附近出现衍射峰;当Zn2+浓度不同时,得到的ZnO薄膜的形貌不同.【期刊名称】《电子测试》【年(卷),期】2017(000)010【总页数】2页(P103-104)【关键词】薄膜;氧化锌;溶胶-凝胶法【作者】阮兴祥;房慧;黄灿胜;张富春;张威虎;杨延宁【作者单位】广西民族师范学院物理与电子工程学院,广西崇左,532200;广西民族师范学院物理与电子工程学院,广西崇左,532200;广西民族师范学院物理与电子工程学院,广西崇左,532200;延安大学物理与电子信息学院,陕西延安, 716000;西安科技大学通信与信息工程学院,陕西西安,710054;延安大学物理与电子信息学院,陕西延安, 716000【正文语种】中文氧化锌作为第三代半导体材料,与氮化镓一起具有近似的禁带宽度和晶格常数,并且相对于GaN来说,ZnO具有更高的激子束缚能和熔点,具有优异的热稳定性、机电耦合性等。
专业实验(2)一:溶胶凝胶法制备陶瓷薄膜这是材料系设置的基础实验课。
材料专业实验(2)要求针对材料领域的各种制备方法以及热处理方法进行自我设计,自我准备,完成工艺的全过程,并得到预期的实验结果,并结合理论知识,分析实验结果与制备工艺参数之间的关系。
通过材料专业实验(2),让学生基本掌握常用的类制备方法或热处理工艺的原理和工艺过程,了解工艺过程对最终的结果的影响规律,进一步强化学生的理论知识,培养学生的实际动手操作能力,为其毕业设计做基础。
一、实验目的1.了解溶胶-凝胶过程2.掌握用溶胶-凝胶法制备薄膜的制备工艺与原理二、实验要求1、学生应该在讲义的基础上,先查阅相关文献,了解溶胶凝胶法概念及在材料制备方面的基本应用,了解该方法制备材料特别是陶瓷薄膜的一般流程和制备过程中的一些关键问题,以及制备过程中可能的影响因素。
2、学生可以制备讲义中给出的陶瓷薄膜ZnO,也可以自己决定制备的陶瓷薄膜材料(不过需要提前一周报知教师以方便准备实验药品),讲义中给出了ZnO陶瓷薄膜制备的一般流程和参考方案,学生可以自主调整参考方案中的各种参数如溶胶的浓度、粘度、匀胶机的转速、匀胶时间、热处理的温度及时间等,可以选择不同的基片、甚至选择用其他的涂膜方式如浸滞提拉法,最终目的是在基片上得到陶瓷薄膜样品。
由于实验条件以及实验时间的限制,实验取消了最后一步热处理的过程,而且测试条件只是采用金相显微镜进行粗略的表面质量观测,另外,实验并不要求每个学生都能得到质量很好的样品,而是不同的同学选取不同的实验方案,相互之间要进行横向比较。
三、实验所需仪器设备一台匀胶机及吸片用小型真空泵,一台可调温电炉,一台搅拌器,以及化学配备溶胶的一些玻璃器皿;实验测试采用普通的金相显微镜进行粗略的表面质量观察。
四、实验原理近代科学和生产发展使薄膜科学与技术成为新材料和新器件研发的重要领域。
薄膜的研究首先是从研究如何制作薄膜这种特殊形态材料开始的。
一、所需试剂和实验仪器试验中所需试剂(均为国药集团生产)及其作用:二水合醋酸锌Zn(CH3COO)2•2H2O 金属前驱物乙二醇甲醚CH3OCH2CH2OH 溶剂无水乙醇CH3CH2OH 溶剂、清洗异丙醇(CH3)2CHOH 溶剂乙醇胺H2NCH2CH2OH 稳定剂二乙醇胺HN(CH2CH2OH)2 稳定剂九水合硝酸铝Al(NO3)3•9H2O 掺杂丙酮CH3COCH3 清洗基片浓盐酸HCL 清洗基片去离子水H2O 清洗基片制备薄膜的实验仪器设备仪器型号用途物理电子天平FA1104电子天平,测量前驱物及掺杂等物质d=0.1mg,上海方瑞仪器恒温磁力搅拌器78HW-1 型,金坛荣华仪器配制溶胶台式匀胶机KW-4A 型台式匀胶机涂胶制备薄膜中科院微电子研究所电热恒温鼓风干燥箱DHG-9101.OSA 型预热处理薄膜管式电阻炉SK-2-2-12 型预热和最终高温处理薄膜上海实验电炉测试仪器X-射线衍射仪、高分辨透射电子显微镜、扫描电镜SEM、Hitachi-F4500荧光光谱仪等。
其它石英硅片二、实验步骤(一)ZnO 前驱溶胶的制备1、配制0.75 M 的溶胶:用电子天平(精度为0.1mg)准确称取8.2621g 二水合醋酸锌放入大约30 mL 的乙醇溶剂中用具塞三角瓶盛放,用恒温磁力搅拌器搅拌并保持温度为70℃,10 分钟后加入4.60 mL的乙醇胺稳定剂,搅拌10 分钟后,待其冷却后在50 mL 容量瓶中用乙醇滴定,配制成0.75 M 的溶胶,最后在70℃的恒温磁力搅拌器上搅拌 1 小时后,形成均一透明的溶胶,至少静置48 小时后待用。
在相同的条件下,分别用异丙醇(IPA),乙二醇甲醚(EGME)做为溶剂配制0.75 M 的ZnO 前驱物溶胶,至此我们配制了三种不同溶剂的ZnO 溶胶备用。
2、ZnO 薄膜的制备我们选用石英片作为衬底。
(1)基片的清洗:采用石英片为基板,在涂膜前依次用浓盐酸、酒精、丙酮和丙酮酒精混合物以及去离子水在超声仪中清洗15 分钟,然后用于涂膜。
zno纳米结构薄膜的水溶液法制备与研究一、ZNO纳米结构薄膜的概述大家都知道,现在这个科技飞速发展的时代,材料科学也成了一个大热门话题。
说到材料,你可能会想起钢铁、水泥这些硬邦邦的东西,谁能想到,咱们今天聊的这个ZNO纳米结构薄膜,听起来有点高大上吧。
实际上,它是一种基于氧化锌(ZnO)纳米材料制成的薄膜。
说到这,你可能会问:“氧化锌是什么东西?这玩意儿能做什么?”它不仅仅是我们常见的防晒霜中的成分,还是很多高科技领域的重要材料,比如光电器件、传感器,甚至是太阳能电池的核心材料呢。
这个ZNO薄膜,可以说是电子、光学领域里的“香饽饽”了。
咱们接着说,它之所以这么受欢迎,最重要的一个原因就是它的纳米结构。
你看,纳米材料的特点就是粒子小,表面积大,功能性特别强。
ZNO纳米结构薄膜就像一张超薄的“网”,这种薄膜不仅能有效地吸收光能,还能让电荷更容易在里面流动。
简单来说,它不光能“吸光”,还能够“导电”。
这就是为什么它在许多电子器件中被看重的原因。
二、水溶液法的制备方法听到水溶液法,你可能会想:“这不就是溶解在水里的东西吗?”对的,水溶液法就是利用水作为溶剂,把锌源溶解成水溶液,然后在特定的条件下让它们沉淀下来,最后得到一层ZNO薄膜。
这种方法,别看它简单,实际上却有很多讲究。
水溶液法的优势就是操作简单,成本低,而且容易控制。
想象一下,你在厨房做菜,往锅里加水,再慢慢地加入各种调料,这个过程就是水溶液法的一个缩影。
你只需要调好水溶液的浓度、温度、pH值等参数,最后得到的ZNO薄膜就能在你想要的大小、厚度和结构下“乖乖”长出来。
别看它这么简单,水溶液法的控制性可是非常强的。
你可以通过调节溶液的成分,控制ZNO薄膜的形态,比如它的晶粒大小、形状、排列方式等等。
要是你想让它做成一个一模一样的纳米颗粒排列,就得好好掌握其中的“诀窍”。
这种方法的另一个好处是它的环境友好,毕竟咱们都是在水里“泡”出来的,不像一些其他的制备方法需要用到那些复杂的化学品,既安全又环保。
ZnO纳米半导体材料制备ZnO纳米半导体是一种重要的半导体材料,在化学、电子学、材料学等领域有着广泛的应用。
本文主要介绍ZnO纳米半导体材料的制备方法及其应用。
一、ZnO纳米半导体材料制备方法1. 溶胶-凝胶法溶胶-凝胶法是一种常用的制备ZnO纳米材料的方法。
该方法以氧化锌为前驱体,将其以适当的浓度溶解在有机溶剂中,加入表面活性剂后通过水热处理得到ZnO纳米晶粒。
2. 水热法水热法是一种快速简单的制备ZnO纳米半导体材料的方法。
该方法可以通过改变反应物浓度、反应温度和反应时间等条件来控制ZnO纳米晶粒的大小和形状。
3. 热分解法热分解法是一种通过分解金属有机化合物制备ZnO纳米晶粒的方法。
该方法可以制备高品质的ZnO纳米晶粒,但需要高温下进行反应,操作较为复杂。
4. 气相沉积法气相沉积法是一种将气相反应物在高温下沉积在基底表面上制备ZnO纳米晶粒的方法。
该方法可以通过控制反应条件来调控ZnO 纳米晶粒的大小和形状。
二、ZnO纳米半导体材料的应用1. 光电器件ZnO纳米半导体材料在太阳能电池、LED等光电器件方面有着广泛的应用。
ZnO纳米材料可以提高器件的光电转换效率、增加光敏度、减少暗电流等。
2. 生物医学领域ZnO纳米材料在生物医学领域有着广泛的应用。
ZnO纳米颗粒可以用作抗菌剂、药物传递系统、生物成像等方面。
3. 环境保护ZnO纳米材料在环境保护领域有着广泛的应用。
ZnO纳米颗粒可以用作光催化材料、气体传感器、废水处理等方面。
4. 纳米传感器ZnO纳米材料在纳米传感器领域有着广泛的应用。
ZnO纳米颗粒可以用作气敏材料、湿度传感器等方面。
ZnO纳米半导体材料是一种重要的材料,在各个领域都有着广泛的应用前景。
随着制备技术的不断发展,ZnO纳米材料的性能和应用将会得到更大的提升。
两步法制备掺(氮、磷)ZnO薄膜的研究的开题报告
一、研究背景和意义
ZnO是一种重要的半导体材料,具有广泛的应用前景,例如能够用
于光电器件、太阳能电池、传感器、蓝宝石替代品等方面。
目前,人们
已经通过掺杂、复合等手段对ZnO材料进行了改性,以改善其性能,其
中掺入氮、磷元素是重要的改性方式之一。
氮、磷掺杂ZnO薄膜可以提
高其导电性能和光催化性能,同时还能够提高其稳定性和光抗菌性能,
因此引起了越来越多的研究者的关注。
二、研究内容和方法
本课题的研究内容是采用两步法制备掺(氮、磷)ZnO薄膜,并通过
结构表征和性能测试来分析其物理化学特性。
具体研究方法包括两步溶
胶-凝胶法制备掺杂前体溶胶,然后进行沉积、烧结处理得到掺(氮、
磷)ZnO薄膜。
所得到的薄膜将通过X射线衍射、傅里叶变换红外光谱、紫外-可见漫反射光谱、拉曼光谱等多种表征手段来进行结构表征;同时,利用四探针测量仪和紫外-可见分光光度计来测定其电学和光学性质。
三、研究预期目标和意义
本研究旨在通过两步法制备掺(氮、磷)ZnO薄膜,探究其光电性能
和结构性质,并对其在太阳能电池、环境净化、电子器件等领域中的应
用进行探讨。
该研究的意义在于,为制备具有优异性能的掺杂ZnO材料
提供了一种新方法,为其广泛应用打下了基础。
同时,该研究还可为氮、磷等其他元素掺杂ZnO材料提供参考,为掺杂ZnO材料应用领域的拓展提供支持。
光电技术学院 2010级工程实践研究报告
项目名称: 溶液凝胶法制备ZnO薄膜及其光电性能研究
所在专业: 应用物理10级 导师姓名: 李旭 成员姓名: 杜发洪 杜沫瑶 肖品诚 乔严明 谭勇 邓鹏辉 阳熊
提交日期: 2013年01月 溶胶-凝胶法制备ZnO薄膜及其光电性能研究 摘 要 宽禁带ZnO半导体为直接带隙材料,具有六方纤锌矿结构,较高的激予束 缚能(60meV),室温下带隙宽度为3.3eV。高质量的外延ZnO薄膜的制备己成为宽禁带半导体集成器件的关键技术。ZnO不仅是继GaN之后紫外发射材料研究的又一个研究热点,而且近年来ZnO薄膜作为ITO薄膜的很有发展前景的替代材料,正引起人们日益广泛的关注。掺杂Al的ZnO(AZO)薄膜,由于具有与ITO薄膜相比拟的对可见光的高透过率和高电导,又因其在氢等离子体的高稳定性等优点,已成为替代ITO透明导电薄膜的研究热点。 制备ZnO薄膜的方法有很多如溅射、化学气相沉积、脉冲激光沉积、分子束外延、溶胶一凝胶法等等,然而从实际应用的角度,这些方法大多需要真空设备,成本相对较高。而溶胶一凝胶法则避免了这点,并能在各种基片上制备均匀掺杂的薄膜。本论文研究了在载玻片和si基片上,溶胶一凝胶法工艺条件对薄膜的结晶、 取向状况以及薄膜形貌等的影响,并探讨了溶胶一凝胶法制各ZnO薄膜过程中, 工艺条件对其性能的影响,以此改善工艺条件来优化薄膜结构。还研究了掺A1的ZnO薄膜的结构性能与电阻率、透射率之间的关系。
关键词:溶胶一凝胶法;ZnO薄膜; AZO薄膜;C轴择优取向:电阻
率 1 引言 氧化锌(ZnO)属于六角晶系6mm点群,具有纤锌矿结构,是一种新型的II一Ⅵ族宽禁带半导体材料。氧化锌的优越性能主要是强烈的紫外吸收和低阀值高效 光电特性,显著的量子限域效应,紫外激光发射以及压电、光催化以及载流子传输等方面的性质。因而氧化锌薄膜在半导体光电器件的集成和微型化领域占有重要的地位【1】。 最近30多年来围绕着氧化锌薄膜的晶体结构、物化性能、成膜技术以及相 关的器件开发等展开了广泛且深入的研究,使得它的各项性能和应用都获得了显著的进展。许多应用氧化锌薄膜制作的电子器件已经得到了广泛的应用,比如在SAW(Surface Acoustic Wace,声表面波)器件上ZnO薄膜的应用,以及在透明电极、光电器件、蓝光器件等方面也有很大的应用潜力【2】。在室温下高质量ZnO薄膜紫外激射的实现,使其成为一种理想的短波长发光器件材料,使这一领域倍受科研人员的重视。 掺杂A1“的氧化锌薄膜(AZO薄膜)是一种很有前景的材料,可以有效的取 代透明导电薄膜ITO,用于太阳能电池(主要用作透明电极和窗口材料),等离子体显示器以及建筑玻璃、汽车玻璃、冰柜玻璃等民用方面。目前,已经研究开发了许多ZnO薄膜的生长技术,有真空蒸发镀膜法、溅射镀膜法、射频反应离子镀膜法、喷射热解法、化学气相沉积法、脉冲激光沉积法、溶胶一凝胶法等方法。 除了溶胶一凝胶法外,这些技术大多需要真空设备,生产成本高,不易实现工业化生产。溶胶一凝胶法是从纳米单元开始,在纳米尺度上进行反应,最终制备出具有纳米结构特征的材料,是制备纳米材料的特殊工艺。并且,溶胶一凝胶法制备纳米材料,具有工艺简单、易于操作、成本低的特点,己成为制备ZnO薄膜的一种极受欢迎的化学制膜方法,且越来越受到人们的关注【3】。 以下将就ZnO的晶体结构和基本性质、制备方法及研究应用等方面做简要 介绍 2 ZnO薄膜的特点 ZnO是6mm点群对称的六角晶系纤锌矿晶体。锌原子占据层与氧原子占据层 交替排列“【4】。若是以氧原子(或锌原子)位于整个六角柱大晶胞的各个角顶和底心以及组成六角柱的六个三角柱中相隔的三个三角柱的体中心,形成与六角密堆积相似的配置,而锌原子(或氧原予)可以看成是填塞于半数氧原子(或锌原子)的四面体中心。实际上,每个离子的环境不具有精确的四面体对称性。在六角或C轴方向上最近邻的间距与其它三个方向的相比有点小。晶格常数a=3.249A,c=5.202 A,c/a=1.601。在C轴方向上,近邻的锌离子与氧离子间的距离d=1.96A,其余三个方向上为1.98 A。纤锌矿结构可以看成是由平行于(0001)面的A—B“原子偶层”构成,其有效离子电荷约为卜1.2,这样就产生了一个极性的C轴。 天然氧化锌是纤锌矿单晶。深红色氧化锌晶体含有百分之几的杂质,通常这些杂质是锰和铁。纯氧化锌可通过锌的燃烧或通过煅烧氢氧化锌、碳酸锌、硝酸锌制得。在制备和合成氧化锌晶体上的实质性困难在于氧化锌在常压下不熔化。氧化锌是一种两性氧化物,溶于酸、氢氧化钠和氯化铵溶液,不溶于水或乙醇。高温时呈黄色,冷却后恢复白色,加热至1800℃升华。 纯净的ZnO晶体是无色的,具有较宽的带隙和较高的激子束缚能(约60meV),吸收边位于紫外区, 4.2K时的禁带约为3.38电子伏特,300K时约为3.4电子伏特“。非化学配比的锌过剩或氧缺位会增加n型电导率。 3 溶胶一凝胶法制备薄膜的方法 在薄膜制备方面溶胶.凝胶工艺比其它传统工艺有极大的优势,因为s01.gel过程具有的优点:首先采用溶胶.凝胶工艺很容易对所制各的氧化物薄膜进行定量掺杂:其次溶胶.凝胶工艺过程简单,无需任何真空条件和复杂设备;第三采用溶胶.凝胶工艺可以在任意形状的基底上制各薄膜,并且采用溶胶一凝胶工艺制备的薄膜含有众多的分布均匀的微孔,这使得其比表面积大大增加,并且透气性极好。这一点对于制备气敏材料、薄膜催化剂尤为重要。 利用溶胶一凝胶法在基片上沉淀氧化物薄膜的方法有浸涂、旋涂和喷涂等。 (1)浸涂法
浸涂法是将整个清洗干净的基板浸入溶液中,然后以一定速率平稳缓慢的提拉出来。提拉涂覆的工艺应用范围很广,对于大型涂件来说更为经济。通常大型玻璃的尺寸达3-4m,将其浸入溶胶浴中,然后小心的以恒定速率提升,提升操作应保持平稳且无震动,而且应十分缓慢,借以协调溶剂蒸发和凝胶速度,由于重力和粘度的作用在基板表面形成一层均匀的溶胶膜。提升基板时,虽有部分溶胶会沿基板方向流,但垂直方向膜的厚度分布仅与溶胶浓度、表面张力、粘度、 环境湿度和温度以及基板的提升速度有关,一般在一次操作时上述这些因素都是固定的,因而凝胶膜的厚度是恒定的。对于一定溶胶可以通过选择合适的提拉速度,较好的控制膜厚。实验证明膜厚与基板的垂直提升速度之间的关系: d 2 Kv…,比例常数K包含所有影响膜厚的其他因素,如溶胶浓度、粘度、表面张力等。研究表明,所有溶液都在浸涂过程末期,垂直基板底边会出现约2mm的厚膜区,这是由于液体存在表面张力,沿基板流下的溶胶有一部分由于表面张力的作用会积存在基板下端区域。对于大型涂件来说。这一无用区可在工艺结束后裁掉。对于小型涂件可用滤纸等吸除基板下端的液滴,也可以在溶胶中添加表面活性剂等成分降低表面张力从而减轻基板下端积液的现象。但无论如何都会造成基板下端区域凝胶膜一定程度上的不平整和不均匀。 (2)旋转涂覆法
旋转涂覆法是在旋转涂覆机上进行的,将基片水平固定于转台,然后将所要涂覆的溶液滴在基片的中央,由旋转运动产生的离心力使溶液由圆心向周边扩展形成均匀的液膜,在一定条件下形成凝胶膜,经过干燥和焙烧得到氧化物薄膜。 它是适合涂覆小圆盘和透镜的涂覆方,因为没有边缘扰动,形成的膜非常均匀。进行旋覆时,流入水平基板表面的溶液或溶胶非常均匀的逐周扩展,再与潮湿空气作用,完成水解.缩聚和胶凝化学反应:接着进行热处理而在基板表面形成稳定的氧化物膜。但这种方法不经济,因而较少用来生产无机膜。 采用旋转涂覆法时,薄膜厚度除了受到溶胶性质(如浓度、粘度等)的影响外, 旋转涂覆机的转速是决定膜厚的另一个因素。要在整个基板表面获得均匀的薄膜,转速的选取就要考虑到基板尺寸的大小和溶胶在基板表面的流动性能(与粘度有关)。如果转速不高,获得的膜层不均匀;但转速提高,一次成膜的厚度变薄,就需要多次反复的成膜。 (3)喷涂法
喷涂法主要由表面准备、加热、喷涂三个步骤组成。先将基片表面清洗干净放入加热炉内,通常加热到300—500。C,然后使用专用的喷枪以一定压力和速度将溶胶喷到热的基片表面,形成凝胶膜。这种方法常用于制各SnO。热电膜。
4 溶胶一凝胶法的影响因素 (1)水解度
一般将溶液中水和金属有机物的摩尔比(H20/M(OR)n)定义为水解度,表示水的相对含量。对于已经配好的溶胶,随着水解程度的增加,成胶时间缩短。 这 是因为在水解反应中,M(OR)n中的一个OR基团被OH一取代后,剩余的OR基团的反应活性低于首先被取代的OR基团;而当水量不足时,水解速度缓慢并且水解程度不完全,就生成水解度很低的产物(RO)n-1M—OH,然后再聚合成(RO) n-1M—O—M(OR) n-1;当水解度进一步增大,可以得到如下的链状聚合物:(RO) n-1M.O·(M(OR) n-2)。一O—M(OR) n-1:当水解度增加到一定程度,水解反应与缩聚反应速度相当,以致填充整个容器,形成透明溶胶:但当水解度继续增大,水解反应加快,形成一些形体不一的大粒子簇,凝胶透明度降低;当水过量时,水解反应十分迅速而且彻底,生成较大颗粒,进而生成沉淀。 (2)催化剂
由于各种金属离子本身性质的差异,导致其水解速度不一样,有些金属离子的水解非常迅速,很快生成沉淀,这时可事先加入某些有机物来延缓水解速度快的金属醇化物的水解,从而实现对水解反应的可控。本试验采用乙醇胺作催化剂。 (3)溶胶浓度
在溶胶一凝胶形成过程中,溶剂起分散、均化作用。为使溶质充分溶解,首先要求有一定量的溶剂,因而存在一个最大l临界浓度。在此浓度以下,其它条件相同时,随浓度的减小,由于单位体积内粒子数目减少,导致粒子间碰撞机会减少,聚合速率减慢,从而延长了胶凝时间。这种情况下形成的溶胶其三维网状结构的孔洞较大,网络中包裹有大量溶剂及反应副产物,这样使光散射增强,凝胶透明度变差。低浓度溶胶的粘度小,不易形成连续薄膜;但浓度过大,因其大的粘度及表面张力易导致膜面的分布不均匀。因此,应事先选择好欲配制溶胶的浓度。 (4)成胶温度
温度对凝胶过程的影响主要表现在成胶时间上,升高温度加快了挥发组分的挥发,同时也加快了分子间的聚合反应,因此,温度升高,成胶时间将缩短。另外,较高温度下也使某些常温下难以进行的聚合反应成为可能,会影响到凝胶质ZnO薄膜的结构分析。
5 ZnO薄膜的光学性质 ZnO薄膜的禁带宽度为3.3eV左右,对应于波长370nm左右的近紫外光,它又是真接带隙半导体,所以Zn0薄膜对紫外光有较为强烈的吸收。
(1) Zn0薄膜在可见光区,光透过率大于85%,在适当的掺杂之下,Zn0薄 膜表现出很好的低阻特征,是一种理想的透明导电薄膜,使其成为一种重要
