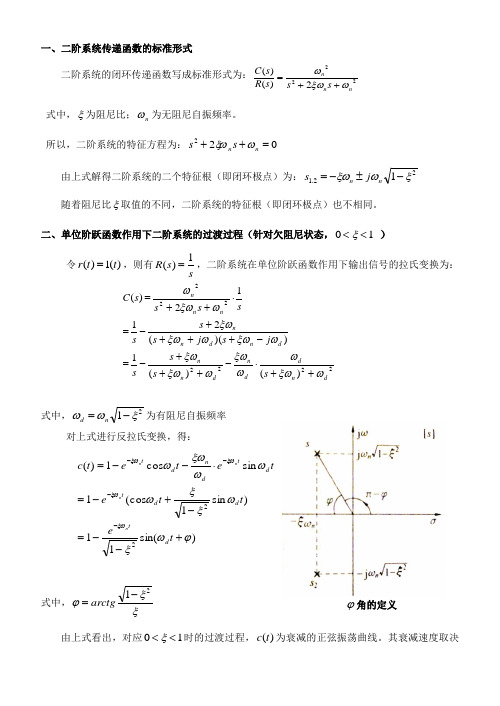

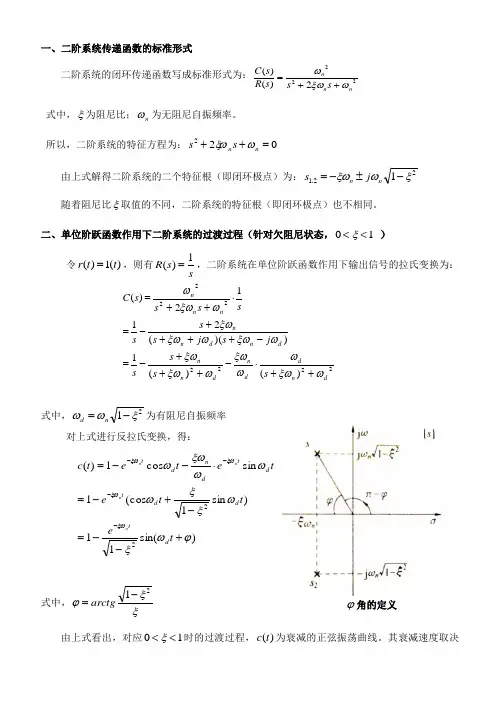

二阶系统的传递函数

一、二阶系统传递函数的标准形式二阶系统的闭环传递函数写成标准形式为：2222)()(nn n s s s R s C ωξωω++=式中，ξ为阻尼比；n ω为无阻尼自振频率。

所以，二阶系统的特征方程为：022=++n n s s ωξω由上式解得二阶系统的二个特征根（即闭环极点）为：22.11ξωξω-±-=n n j s随着阻尼比ξ取值的不同，二阶系统的特征根（即闭环极点）也不相同。

二、单位阶跃函数作用下二阶系统的过渡过程（针对欠阻尼状态，10<<ξ ）令)(1)(t t r =，则有ss R 1)(=，二阶系统在单位阶跃函数作用下输出信号的拉氏变换为：2222222)()(1))((2112)(d n d d n d n n d n d n n n n n s s s s j s j s s s ss s s C ωξωωωξωωξωξωωξωωξωξωωξωω++⋅-+++-=-++++-=⋅++=式中，21ξωω-=n d 为有阻尼自振频率对上式进行反拉氏变换，得：)sin(11)sin 1(cos 1sin cos 1)(22ϕωξωξξωωωξωωξωξωξωξω+--=-+-=⋅--=----t e t t e t e t e t c d t d d t d td n d t n nnn式中，ξξϕ21-=arctg由上式看出，对应10<<ξ时的过渡过程，)(t c 为衰减的正弦振荡曲线。

其衰减速度取决ϕ角的定义于n ξω值的大小，其衰减振荡的频率便是有阻尼自振频率d ω，即衰减振荡的周期为：2122ξωπωπ-==n dd T三、二阶系统的性能指标1．上升时间tr ：上升时间是响应曲线由零上升到稳态值所需要的时间。

根据定义，当r t t =时，1)(=r t c 。

即 0sin 1cos 2=-+r d r d t t ωξξω或 nn r d t tg ξωξωω21-=，)(ϕπω-=tg t tg r d所以，上升时间为：21ξωϕπ--=n r t2．峰值时间tp ：过渡过程曲线达到第一个峰值所需的时间。

二阶振荡环节传递函数引言二阶振荡环节传递函数是控制系统中的一种常见传递函数，用于描述振荡系统的动态特性和频率响应。

它可以被广泛应用于电子、机械和航空等领域中的控制系统设计和分析。

二阶振荡系统简介二阶振荡系统是指系统的传递函数具有二阶多项式形式的振荡系统。

它由两个一阶环节级联或串联而成，常用的结构有二阶低通滤波器、二阶带通滤波器、机械振动系统等。

在控制系统中，二阶振荡系统的传递函数通常表示为：G(s)=K(s2+2ξωn s+ωn2)其中，$ K $ 表示系统的增益，$ ξ $ 表示系统的阻尼比，$ ω_n $ 表示系统的自然频率。

二阶振荡系统的特点是具有明显的振荡行为，其频率响应曲线在某个频率处达到峰值，且在峰值附近有相位差发生。

因此，二阶振荡系统在控制系统设计中占据重要地位。

二阶振荡系统的频率响应二阶振荡系统的频率响应可以通过传递函数来分析和计算。

传递函数中的极点（Pole）对于系统的振荡特性起决定性的作用。

二阶振荡系统的极点由下式给出：s=−ξωn±ωn√1−ξ2根据极点的位置，可以将二阶振荡系统分为三种情况：1.当$ 0<ξ<1 $ 时，极点为一对复共轭极点，表示系统是过阻尼的，振荡频率较低；2.当$ ξ=1 $ 时，极点为一对重根，表示系统是临界阻尼的，振荡频率最低；3.当$ ξ>1 $ 时，极点为一对实轴上的负实数，表示系统是欠阻尼的，振荡频率较高。

根据传递函数的形式，二阶振荡系统的频率响应曲线可以分为低通、高通和带通三种类型，具体如下：1. 二阶低通滤波器当二阶振荡系统中的传递函数为低通滤波器时，频率响应曲线在截止频率附近具有较高的增益，截止频率以下的信号通过增益较大，截止频率以上的信号被抑制。

这种滤波器常用于信号处理和电子电路中。

2. 二阶高通滤波器当二阶振荡系统中的传递函数为高通滤波器时，频率响应曲线在截止频率附近具有较低的增益，截止频率以下的信号被抑制，截止频率以上的信号通过增益较大。

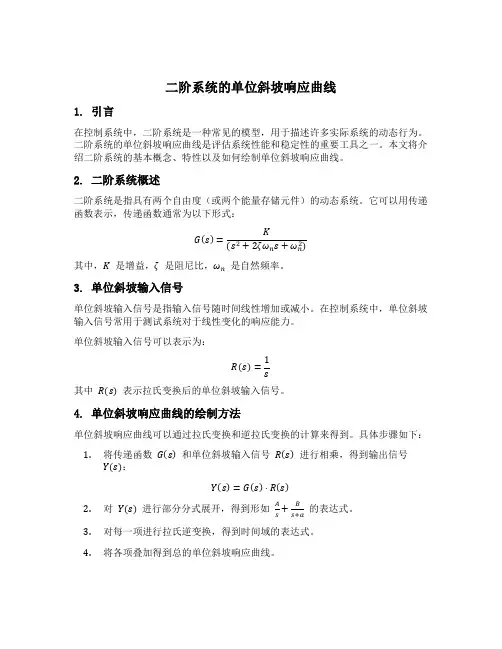

二阶系统的单位斜坡响应曲线1. 引言在控制系统中，二阶系统是一种常见的模型，用于描述许多实际系统的动态行为。

二阶系统的单位斜坡响应曲线是评估系统性能和稳定性的重要工具之一。

本文将介绍二阶系统的基本概念、特性以及如何绘制单位斜坡响应曲线。

2. 二阶系统概述二阶系统是指具有两个自由度（或两个能量存储元件）的动态系统。

它可以用传递函数表示，传递函数通常为以下形式：G(s)=K(s2+2ζωn s+ωn2)其中，K是增益，ζ是阻尼比，ωn是自然频率。

3. 单位斜坡输入信号单位斜坡输入信号是指输入信号随时间线性增加或减小。

在控制系统中，单位斜坡输入信号常用于测试系统对于线性变化的响应能力。

单位斜坡输入信号可以表示为：R(s)=1 s其中R(s)表示拉氏变换后的单位斜坡输入信号。

4. 单位斜坡响应曲线的绘制方法单位斜坡响应曲线可以通过拉氏变换和逆拉氏变换的计算来得到。

具体步骤如下：1.将传递函数G(s)和单位斜坡输入信号R(s)进行相乘，得到输出信号Y(s)：Y(s)=G(s)⋅R(s)2.对Y(s)进行部分分式展开，得到形如As +Bs+a的表达式。

3.对每一项进行拉氏逆变换，得到时间域的表达式。

4.将各项叠加得到总的单位斜坡响应曲线。

5. 单位斜坡响应曲线的特性分析单位斜坡响应曲线可以通过观察其特性来评估系统的性能和稳定性。

以下是常见的特性分析方法：5.1 响应时间响应时间指系统从初始状态到达稳定状态所需的时间。

在单位斜坡响应曲线中，可以通过观察曲线上升或下降至某一特定值所需的时间来估计系统的响应时间。

5.2 超调量超调量是指单位斜坡响应曲线中最高点与稳态值之间的差值，表示系统对于单位斜坡输入的过冲程度。

超调量越小，系统的稳定性越好。

5.3 响应速度响应速度指系统从初始状态到达稳定状态的快慢程度。

在单位斜坡响应曲线中，可以通过观察曲线上升或下降至某一百分比值所需的时间来估计系统的响应速度。

5.4 阻尼比阻尼比ζ是描述二阶系统阻尼特性的参数。

573.3 二阶系统的时间响应及动态性能3.3.1 二阶系统传递函数标准形式及分类常见二阶系统结构图如图3-６所示其中K ，T 为环节参数。

系统闭环传递函数为Ks s T Ks ++=Φ21)(化成标准形式2222)(nn ns s s ωξωω++=Φ （首1型） （3-5） 121)(22++=Φs T s T s ξ （尾1型） （3-6）式中，KT T 1=，11T K T n ==ω，1121KT =ξ。

ξ、n ω分别称为系统的阻尼比和无阻尼自然频率，是二阶系统重要的特征参数。

二阶系统的首1标准型传递函数常用于时域分析中，频域分析时则常用尾1标准型。

二阶系统闭环特征方程为02)(22=++=n n s s s D ωξω其特征特征根为122,1-±-=ξωξωλn n若系统阻尼比ξ取值范围不同，则特征根形式不同，响应特性也不同，由此可将二阶系统分类，见表3-3。

58数学上，线性微分方程的解由特解和齐次微分方程的通解组成。

通解由微分方程的特征根决定，代表自由响应运动。

如果微分方程的特征根是1λ，2λ，, n λ且无重根，则把函数te1λ，te 2λ，, tn eλ称为该微分方程所描述运动的模态，也叫振型。

如果特征根中有多重根λ，则模态是具有tte λ， ,2t e t λ形式的函数。

如果特征根中有共轭复根ωσλj ±=，则其共轭复模态t e )j (ωσ+与te )j (ωσ-可写成实函数模态t etωσsin 与t e t ωσcos 。

每一种模态可以看成是线性系统自由响应最基本的运动形态，线性系统自由响应则是其相应模态的线性组合。

3.3.2 过阻尼二阶系统动态性能指标计算设过阻尼二阶系统的极点为()n T ωξξλ11211---=-= ()n T ωξξλ11222-+-=-= )(21T T > 系统单位阶跃响应的拉氏变换sT s T s s R s s C n1)1)(1()()()(212++==ωΦ进行拉氏反变换，得出系统单位阶跃响应 111)(211221-+-+=--T T eT T e t h T t T t0≥t （3-7）59过阻尼二阶系统单位阶跃响应是无振荡的单调上升曲线。

二阶系统的时域响应与极点的关系-概述说明以及解释1.引言1.1 概述二阶系统是一类常见的控制系统，其具有两个自由度。

在控制理论中，了解二阶系统的时域响应与极点的关系对于系统分析和设计非常重要。

本文旨在通过探讨二阶系统的时域响应与极点的关系，揭示出其内在的数学规律和工程应用。

在本文中，我们会对二阶系统进行定义和特点的介绍，然后重点关注时域响应与极点之间的联系。

二阶系统的时域响应是指系统在时域上对输入信号的响应情况，它包括了系统的过渡过程、稳定过程和超调量等重要指标。

而系统的极点则是描述系统动态特性的重要参数，它们决定了系统的稳定性、阻尼性和振荡频率等方面。

在本文的后续内容中，我们将通过实例和数学分析，详细探讨二阶系统的时域响应与极点之间的关系。

我们将会介绍不同类型的二阶系统以及它们的特点，在此基础上，深入研究时域响应与极点之间的对应关系。

通过了解二阶系统的时域响应与极点的关系，我们可以更好地理解和分析控制系统的动态特性，为系统设计和性能调整提供理论依据和指导。

对于工程实践中的控制系统设计和优化，这一关系的理解具有重要的实际应用意义。

接下来的内容将重点聚焦于系统的定义和特点，以及时域响应与极点之间的关系，希望读者能够通过本文对二阶系统有更全面、深入的了解。

1.2文章结构1.2 文章结构本文将围绕二阶系统的时域响应与极点的关系展开讨论。

文章分为引言、正文和结论三个部分。

引言部分首先对二阶系统进行概述，介绍了其定义和特点。

随后，本节将阐述文章的结构安排，为读者提供对接下来内容的整体了解。

最后，明确本文的目的，即通过分析二阶系统时域响应与极点之间的关系，探索出对二阶系统的应用和意义。

正文部分将详细探讨二阶系统的时域响应与极点之间的关系。

首先，将对二阶系统的定义和特点进行阐述，以便读者对系统本身有清晰的认识。

然后，我们将深入研究时域响应和极点之间的关系，并通过理论分析和实例说明，阐释二阶系统响应特性与极点位置之间的关联。

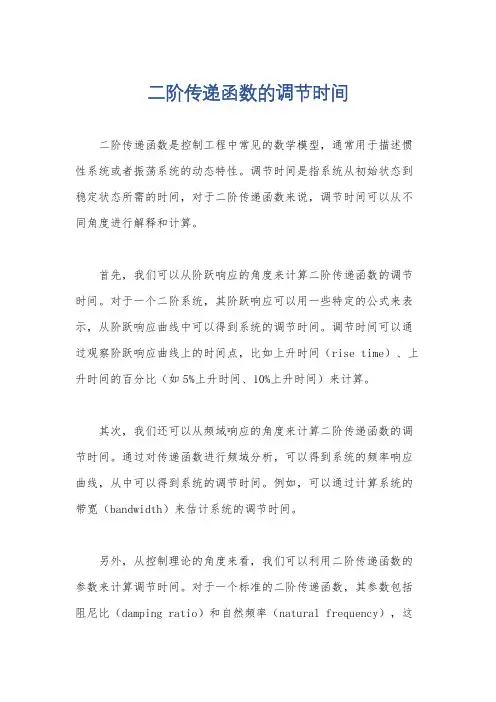

二阶传递函数的调节时间
二阶传递函数是控制工程中常见的数学模型，通常用于描述惯性系统或者振荡系统的动态特性。

调节时间是指系统从初始状态到稳定状态所需的时间，对于二阶传递函数来说，调节时间可以从不同角度进行解释和计算。

首先，我们可以从阶跃响应的角度来计算二阶传递函数的调节时间。

对于一个二阶系统，其阶跃响应可以用一些特定的公式来表示，从阶跃响应曲线中可以得到系统的调节时间。

调节时间可以通过观察阶跃响应曲线上的时间点，比如上升时间（rise time）、上升时间的百分比（如5%上升时间、10%上升时间）来计算。

其次，我们还可以从频域响应的角度来计算二阶传递函数的调节时间。

通过对传递函数进行频域分析，可以得到系统的频率响应曲线，从中可以得到系统的调节时间。

例如，可以通过计算系统的带宽（bandwidth）来估计系统的调节时间。

另外，从控制理论的角度来看，我们可以利用二阶传递函数的参数来计算调节时间。

对于一个标准的二阶传递函数，其参数包括阻尼比（damping ratio）和自然频率（natural frequency），这
些参数可以用来计算系统的调节时间。

总之，二阶传递函数的调节时间可以从不同的角度进行计算和
解释，包括阶跃响应、频域响应和控制理论等方面。

在实际工程中，根据具体的系统特性和需求，可以选择合适的方法来计算和评估系
统的调节时间。

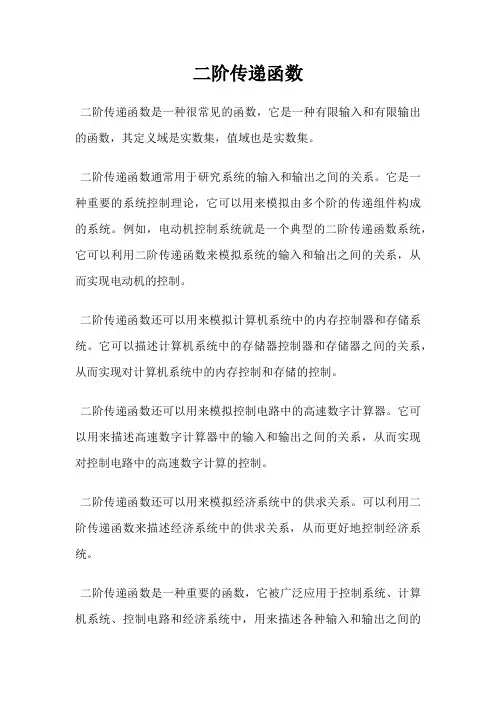

二阶传递函数
二阶传递函数是一种很常见的函数，它是一种有限输入和有限输出的函数，其定义域是实数集，值域也是实数集。

二阶传递函数通常用于研究系统的输入和输出之间的关系。

它是一种重要的系统控制理论，它可以用来模拟由多个阶的传递组件构成的系统。

例如，电动机控制系统就是一个典型的二阶传递函数系统，它可以利用二阶传递函数来模拟系统的输入和输出之间的关系，从而实现电动机的控制。

二阶传递函数还可以用来模拟计算机系统中的内存控制器和存储系统。

它可以描述计算机系统中的存储器控制器和存储器之间的关系，从而实现对计算机系统中的内存控制和存储的控制。

二阶传递函数还可以用来模拟控制电路中的高速数字计算器。

它可以用来描述高速数字计算器中的输入和输出之间的关系，从而实现对控制电路中的高速数字计算的控制。

二阶传递函数还可以用来模拟经济系统中的供求关系。

可以利用二阶传递函数来描述经济系统中的供求关系，从而更好地控制经济系统。

二阶传递函数是一种重要的函数，它被广泛应用于控制系统、计算机系统、控制电路和经济系统中，用来描述各种输入和输出之间的
关系。

simulink二阶传递函数Simulink是Matlab的一个重要扩展包，主要应用于系统建模和仿真领域。

在Simulink中，二阶传递函数是非常常见的模型，可以用来模拟二阶系统的动态响应。

本文将详细介绍Simulink二阶传递函数的建模方法。

第一步，打开Simulink软件，创建一个新的模型。

在库浏览器中找到“Continuous”库，选择“Transfer Fcn”模块，将之拖放到新建的模型中。

第二步，双击“Transfer Fcn”模块，打开其参数窗口。

这里需要输入关于模型的参数，例如传递函数的分子、分母系数、输入信号的初始值等等。

对于二阶传递函数，其传递函数形式一般为：G(s)=k/((s^2)(T^2)+2ζωT s+ω^2)，其中k是增益系数，T是系统的时间常数，ζ是阻尼比，ω是系统的自然频率。

在参数窗口中填写这些参数即可设置好二阶传递函数模型。

第三步，添加输入信号。

系统的输入信号可以通过“Sources”库的“Step”、“Sine Wave”等模块生成，这里以“Step”信号为例。

将“Step”模块拖放到模型中，并将其输出端口与“Transfer Fcn”模块的输入端口相连。

第四步，添加输出端口。

将“Transfer Fcn”模块的输出端口与“Scope”模块相连，其中“Scope”用于显示系统的响应结果。

第五步，运行模型。

连线完成后，单击Simulink界面上的“Run”按钮来运行模型。

此时“Scope”窗口会显示出系统的响应曲线。

以上就是建立二阶传递函数模型的基本步骤。

在实际应用中，我们还可以通过添加滤波器、改变输入信号等方式来改变模型的特性。

此外，在建立模型之前，我们还需要进行系统的建模和参数估计等先期工作，以确保模型的可靠性和准确性。

总之，Simulink二阶传递函数模型是系统动态响应建模中的基本模型之一，建模方法简单易行，非常适合初学者学习和实践。

当然，更复杂的系统建模在Simulink中也有对应的模块和方法，需要我们不断学习和掌握。

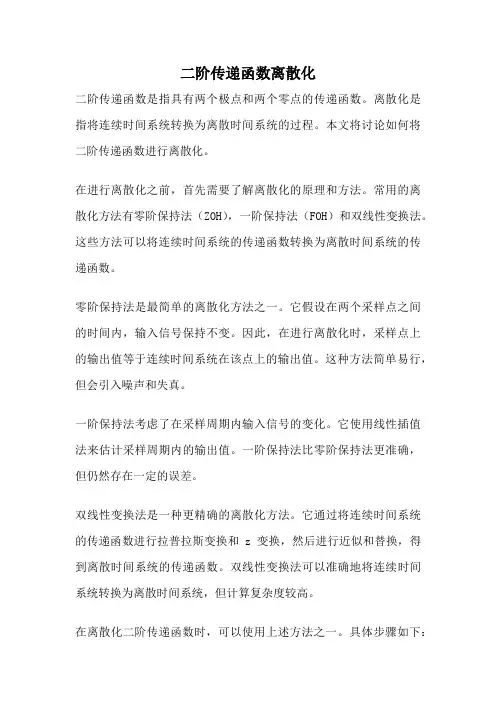

二阶传递函数离散化二阶传递函数是指具有两个极点和两个零点的传递函数。

离散化是指将连续时间系统转换为离散时间系统的过程。

本文将讨论如何将二阶传递函数进行离散化。

在进行离散化之前，首先需要了解离散化的原理和方法。

常用的离散化方法有零阶保持法（ZOH），一阶保持法（FOH）和双线性变换法。

这些方法可以将连续时间系统的传递函数转换为离散时间系统的传递函数。

零阶保持法是最简单的离散化方法之一。

它假设在两个采样点之间的时间内，输入信号保持不变。

因此，在进行离散化时，采样点上的输出值等于连续时间系统在该点上的输出值。

这种方法简单易行，但会引入噪声和失真。

一阶保持法考虑了在采样周期内输入信号的变化。

它使用线性插值法来估计采样周期内的输出值。

一阶保持法比零阶保持法更准确，但仍然存在一定的误差。

双线性变换法是一种更精确的离散化方法。

它通过将连续时间系统的传递函数进行拉普拉斯变换和z变换，然后进行近似和替换，得到离散时间系统的传递函数。

双线性变换法可以准确地将连续时间系统转换为离散时间系统，但计算复杂度较高。

在离散化二阶传递函数时，可以使用上述方法之一。

具体步骤如下：将二阶传递函数表示为拉普拉斯变换的形式，即将s替换为Laplace变量。

然后，根据选择的离散化方法，将拉普拉斯变换的形式转换为z变换的形式。

这一步需要根据离散化方法的特点进行近似和替换。

将z变换的形式转换为离散时间传递函数的形式，即将Laplace变量替换为z变量。

需要注意的是，在离散化过程中，需要选择合适的采样周期。

采样周期的选择应该满足系统稳定性和动态响应的要求。

离散化后的二阶传递函数可以用于设计离散时间系统的控制器或滤波器。

离散时间系统具有离散的输入和输出信号，适用于实际应用中的数字信号处理和控制系统。

离散化是将连续时间系统转换为离散时间系统的过程。

对于二阶传递函数，可以使用零阶保持法、一阶保持法或双线性变换法进行离散化。

离散化后的传递函数可以用于设计离散时间系统的控制器或滤波器。

机械控制工程基础复习题11、 选择填空（30分，每小题2分）（下列各题均给出数个答案，但只有一个是正确的，请将正确答案的序号写在空白 处）1.1在下列典型环节中，属于振荡环节的是 。

(A) 101.010)(2++=s s s G (B) 101.01)(2++=s s s G (C) 101)(+=s s G 1.2系统的传递函数定义为在零初始条件下输出量的Laplace 变换与输入量的Laplace变换之比，其表达式 。

（A ）与输入量和输出量二者有关（B ）不仅与输入量和输出量二者有关，还与系统的结构和参数有关 （C ）只与系统的结构和参数有关，与输入量和输出量二者无关 1.3系统峰值时间p t 满足 。

（A ）0)(=pp o dt t dx （B ）)()(∞=o p o x t x （C ）)()()(∞⋅∆≤∞-o o p o x x t x其中，)(t x o 为系统的单位阶跃响应。

1.4开环传递函数为G (s )的单位反馈系统的静态速度误差系数的计算式为 。

(A) )(lim 0s G K s v →= (B) )(lim 2s G s K s v →=(C) )(lim 0s sG K s v →=1.5最大百分比超调量(%)p M 的定义式为 。

（A ）)()(max (%)∞-=o o p x t x M (B) %100)()()(max (%)∞∞-=o o o p x x t x M（C ）)()(max(%)t x t x M i o p = 其中，)(t x i 为系统的输入量，)(t x o 为系统的单位阶跃响应，)(max t x o 为)(t x o 的最大值。

1.6给同一系统分别输入)sin()(11t R t x i ω=和)sin()(2t R t x r i ω=这两种信号（其中，r ω是系统的谐振频率，1ω是系统正常工作频率范围内的任一频率），设它们对应的稳态输出分别为)sin()(1111ϕω+=t C t x o 和)sin()(222ϕω+=t C t x r o ，则 成立。

一阶传递函数和二阶传递函数的区别一阶和二阶传递函数都是控制系统学科中常见的概念，用于描述信号在系统中的传递过程。

一阶传递函数和二阶传递函数之间的区别是什么呢？本文将从几个方面进行介绍。

1. 结构一阶传递函数和二阶传递函数的结构不同。

一阶传递函数只含有一个惯性环节和一个比例环节，其形式可以表示为：$$G(s) = \frac{K}{1+Ts}$$$K$ 是比例系数，$T$ 是时延。

在频域上，一阶传递函数的幅频特性呈一次函数形状，在低频时增益为 $K$，在高频时逐渐趋向于零。

$$G(s) = \frac{K}{(1+\frac{2ζ}{\omega_n}s+\frac{1}{\omega_n^2}s^2)}$$$K$ 是比例系数，$\omega_n$ 是自然频率，$ζ$ 是阻尼比。

在频域上，二阶传递函数的幅频特性呈现二次函数形状，除了自然频率时有一个峰值外，还存在一个极点，极点位置与阻尼比有关。

2. 响应特性$K$ 是系统稳态增益，$T$ 是时延。

可见，一阶传递函数的阶跃响应是一个指数收敛的过程，最终收敛到 $K$。

对于二阶传递函数，其阶跃响应的形式为：$$y(t) = \begin{cases}K(1-e^{-\zeta \omega_n t}\cos(\omega_d t)), & \text{当}\ 0<\zeta<1 \\K(1+\frac{t}{T_{1}})e^{-\omega_n t}, &\text{当}\ \zeta=1 \\K(\frac{\omega_n}{\omega_d})e^{-\zeta \omega_n t}(sin(\omega_d t +\phi)-sin(\phi)), &\text{当}\ \zeta>1\end{cases}$$$\omega_d$ 是阻尼震荡频率，$T_1$ 是由零点引起的时延，$\phi$ 是相位角。

典型环节的传递函数
传递函数是一种表示线性时不变系统的方法，它可以表示为输入和输出之间的关系。

典型环节的传递函数是指在不同应用场景下，系统的输入和输出之间具有特定的数学关系。

下面列举一些常见的典型环节的传递函数：1、比例环节：
传递函数：G(s) = K
特性方程：y = Kx
2、一阶滞后环节：
传递函数：G(s) = K/(Ts+1)
特性方程：y(t) = Kx(t-t0)
3、积分环节：
传递函数：G(s) = Ks/(Ts+1)
特性方程：y(t) = K∫x(t) dt
4、微分环节：
传递函数：G(s) = Ks
特性方程：y(t) = Ky(t) + Kd/dt[y(t)]
5、二阶振荡环节：
传递函数：G(s) = (K/T)(s^2+ω^2)/(s^2+2ζω_n s+ω_n^2)
特性方程：(T/K)(y''(t)+2ζω_n y'(t)+ω_n^2 y(t))=x''(t)+2ζω_n x'(t)+ω_n^2 x(t)
其中，K表示增益，T表示时间常数，s表示复变量，x表示输入，y 表示输出，ω_n表示无阻尼固有频率，ζ表示阻尼比。

MATLAB在求二阶系统中阶跃响应的分析及应用首先，在MATLAB中求解二阶系统的阶跃响应，需要确定系统的传递函数或差分方程。

一般而言，传递函数和差分方程的形式如下：传递函数：G(s) = K / ((s^2) + (2ξω_ns) + (ω_n^2))差分方程：y(n)=K*(x(n)+2ξω_n*x(n-1)+(ω_n^2)*x(n-2))其中，s是拉普拉斯变量，n表示离散时间，K是系统的增益，ξ是阻尼比，ω_n是系统的自然频率。

然后，可以使用MATLAB的Control System Toolbox包来求解二阶系统的阶跃响应。

具体而言，有两种方法可以实现：1. 使用tf函数或zpk函数创建系统对象，然后使用step函数来计算阶跃响应。

例如，可以使用以下代码创建传递函数并计算阶跃响应：num = [K];den = [1 (2*ξ*ω_n) (ω_n^2)];sys = tf(num, den);step(sys);2. 使用dlsim函数基于差分方程计算阶跃响应。

例如，可以使用以下代码创建差分方程并计算阶跃响应：a=[1-2*ξ*ω_n(ω_n^2)];b=[K00];x = ones(1, 100); % 创建一个长度为100的阶跃输入信号y = dlsim(b, a, x);plot(y);通过上述方法，可以得到二阶系统的阶跃响应图形，分析系统的动态特性。

对于阻尼比ξ和自然频率ω_n的不同取值，可以观察到不同的阶跃响应曲线，如过阻尼、临界阻尼和欠阻尼等。

此外，还可以通过调整增益K的大小来观察系统的响应速度和稳定性。

在工程领域中，二阶系统的阶跃响应分析具有广泛的应用。

以下列举几个典型的应用场景：1.控制系统设计：阶跃响应是评估控制系统性能的重要指标之一、通过分析阶跃响应曲线的超调量、调节时间和稳态误差等参数，可以评估和优化控制系统的性能。

2.电路设计：阶跃响应分析可以用来评估电路的开关速度、稳定性和输出波形质量。

二阶振荡环节传递函数角
二阶振荡环节的传递函数角是指传递函数中的角度特性。

在控
制系统中，传递函数描述了输入信号与输出信号之间的关系，而传
递函数角度特性则描述了不同频率下信号的相位变化情况。

对于一个二阶振荡环节的传递函数，一般形式为：
G(s) = K / (s^2 + 2ζω_ns + ω_n^2)。

其中，K是增益，ζ是阻尼比，ω_n是自然频率，s是复变量。

传递函数的角度特性可以通过将s替换为jω来得到，其中j
是虚数单位，ω是角频率。

将传递函数表示为复数形式，可以得到：G(jω) = K / (ω_n^2 ω^2 + 2jζω_nω)。

传递函数的角度特性可以通过计算G(jω)的幅角来得到。

幅角
是指复数的辐角，表示了信号相对于参考信号的相位差。

在频域中，角度特性可以告诉我们不同频率下信号的相位变化情况。

对于二阶振荡环节的传递函数，其角度特性可以通过计算
G(jω)的幅角来获得。

幅角可以表示为：
φ(ω) = atan(2ζω_nω / (ω_n^2 ω^2))。

其中，atan是反正切函数。

通过计算幅角，我们可以得到不同频率下信号的相位变化情况。

当频率为零时，幅角为零；当频率接近自然频率时，幅角会发生变化，表现为相位延迟或超前；当频率接近共振频率时，幅角会发生
最大变化，表现为相位延迟或超前的最大值；当频率继续增大时，
幅角会趋近于零。

总结来说，二阶振荡环节的传递函数角度特性描述了不同频率
下信号的相位变化情况，可以通过计算传递函数的幅角来获得。

二阶系统的单位斜坡响应曲线【原创实用版】目录1.二阶系统的定义和特性2.单位斜坡响应曲线的定义和作用3.如何使用 MATLAB 绘制二阶系统的单位斜坡响应曲线4.二阶系统单位斜坡响应曲线的应用领域正文一、二阶系统的定义和特性二阶系统是指由两个储能元件（电容器和电感器）组成的闭环控制系统。

在这种系统中，储能元件通过电阻器进行耗散，从而形成二阶系统的特性。

二阶系统的特性主要取决于其传递函数，传递函数描述了系统输入和输出之间的关系。

对于二阶系统，传递函数通常可以表示为 g(s) = 1 / (s^2 + 2*z*s + z^2)，其中 s 是复变量，z 是阻尼比。

二阶系统的特性包括：1.当阻尼比 z 为 0 时，系统变为一阶系统，无阻尼振荡；2.当阻尼比 z 为 1 时，系统达到最大阻尼，振荡幅度最小；3.当阻尼比 z 介于 0 和 1 之间时，系统为二阶振荡，具有稳定的振荡幅度和相位；4.当阻尼比 z 大于 1 时，系统为欠阻尼，振荡幅度会随着时间增长而增大。

二、单位斜坡响应曲线的定义和作用单位斜坡响应曲线是指在单位斜坡输入信号作用下，系统输出信号的时域波形。

单位斜坡信号是一个连续的、线性增长的信号，其数学表达式为 u(t) = t，其中 t 为时间。

单位斜坡响应曲线可以用于评估系统的性能，如稳定性、稳态误差和动态性能等。

三、如何使用 MATLAB 绘制二阶系统的单位斜坡响应曲线MATLAB 是一种广泛应用于工程领域的数学计算软件，可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面等。

在 MATLAB 中，可以使用传递函数和阶跃响应函数绘制二阶系统的单位斜坡响应曲线。

具体步骤如下：1.创建一个新的 MATLAB 文件；2.在文件中输入以下命令：```matlabG = 1 / (s^2 + 2*z*s + z^2); % 定义二阶系统的传递函数z = 1; % 定义阻尼比t = 0:1/8:2; % 定义时间间隔u = t; % 定义单位斜坡输入信号y = G * u; % 计算系统输出信号plot(t, y); % 绘制单位斜坡响应曲线```3.保存文件并运行，即可得到二阶系统的单位斜坡响应曲线。
