建筑工程实体检测及功能性检测参照表教案资料

建筑工程安全与功能检验资料(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安全与功能检验资料一、地基与基础工程1、土工击试验报告2、回填土实验报告（应附图）3、地基土承载力检测报告4、地基土密实度检测报告5、复合地基承载力检测报告6、工程基桩承载力检测报告7、基桩桩体质量检测报告8、支护结构强度检测报告9、钢结构焊接工艺评定报告10、钢结构焊缝无损检测报告11、钢筋连接工艺检验（评定）报告12、后置埋件现场拉拔检测报告13、基础混凝土结构实体质量检测报告14、预制构件结构性能检测报告二、主体结构工程1、超声波探伤检测报告2、钢结构射线探伤检测报告3、后置埋件现场拉拔检测报告4、网架节点承载力试验报告5、钢结构涂料厚度检测报告6、结构实体质量检测报告7、预制构件结构性能检测报告三、装饰装修工程1、防水工程蓄水试验记录2、饰面砖粘结强度试验报告3、后置埋件拉拔试验报告4、室内环境质量检测报告四、建筑屋面工程1、保温厚度测试记录2、淋水试验记录3、防水工程蓄水试验记录4、屋面雨后观察记录五、建筑给排水及采暖工程1、卫生洁具环保检测报告2、承压设备的焊缝无损探伤检测报告3、排水管道灌水试验记录4、排水干管通球试验记录5、雨水管道灌水试验记录6、给水管道通水试验及冲洗记录7、卫生器具满水试验记录8、管道系统消毒、冲洗记录9、管道、设备吹、洗（扫）记录10、承压管道系统、设备及阀门水压试验记录11、承压管道系统、设备及阀门严密性试验记录12、阀门试验记录13、自动喷水灭火系统的主要组件的国家消防产品质量监督检验中心检测报告14、消火栓系统测试记录六、建筑电气工程1、电气接地电阻测试记录2、电气防雷接地装置隐检与平面示意图3、电气绝缘电阻测试记录4、电气器具通电安全检查记录5、电气设备空载试运行记录6、建筑物照明通电试运行记录7、大型照明灯具承载试验记录8、高压部分试验记录9、漏电开关模拟试验记录10、大容量电气线路结点测温记录11、避雷带支架拉力测试记录12、逆变应急电源测试试验记录13、柴油发电机测试试验记录14、低压配电电源质量测试记录15、照明全负荷通电试验记录16、避雷接地电阻测试记录17、线路、配电箱（盘）、插座、漏电保护装置等接地、接零检验记录七、通风与空调工程1、风管漏光检测记录2、风管漏风量检测记录3、现场组装除尘器、空调机漏风检测记录4、各房间室内风量温度测量记录5、管网风量平衡测试记录6、空调系统试运转调试记录7、空调水系统试运转调试记录8、制冷系统气密性试验记录9、净化空调系统测试记录10、防排烟系统联合试运行记录11、通风、空调系统试运行调试记录12、制冷、制热系统试运行调试记录13、风量、温度、噪声测试记录14、冷热水管试压记录15、风管严密性试验记录16、洁净室内洁净度测试记录17、消防用风机、防火阀、排烟口的相应国家消防产品质量监督检验中心的检测报告八、电梯工程1、限速器、安全钳联动试验记录2、层门、轿门及平层准确性检验记录3、噪音测试记录4、空载及负载运行试验记录5、曳引式电梯曳引能力检测报告6、液压电梯沉降量及超压静载试验记录7、自动扶梯、自动人行道运行及制动性能试验报告九、建筑节能分部工程1、现场配制材料的配合比通知单2、进场墙体材料、构件热工性能和燃烧性能的复验报告3、保温材料复验报告4、墙体粘结强度、增强网的力学和抗腐蚀性能复验报告5、砌筑砂浆强度试验报告6、幕墙隔热型材抗拉、抗剪强度复验报告7、低压配电系统电缆、电线截面及每芯导体电阻值检验报告。

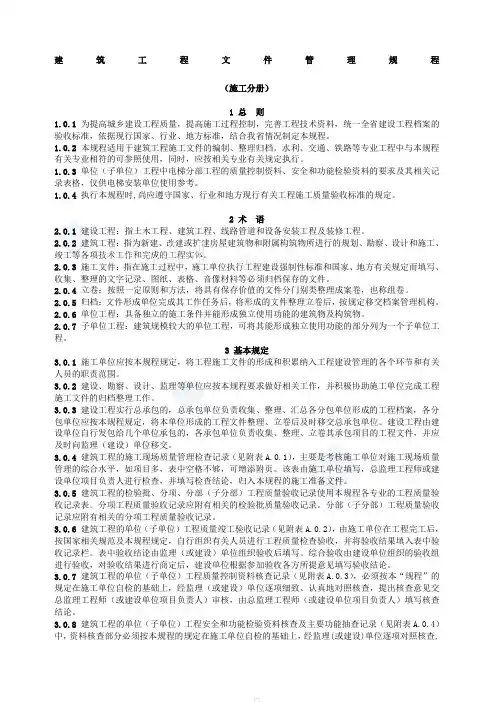

建筑工程文件管理规程（施工分册）1 总则1.0.1为提高城乡建设工程质量，提高施工过程控制，完善工程技术资料，统一全省建设工程档案的验收标准，依据现行国家、行业、地方标准，结合我省情况制定本规程。

1.0.2本规程适用于建筑工程施工文件的编制、整理归档。

水利、交通、铁路等专业工程中与本规程有关专业相符的可参照使用，同时，应按相关专业有关规定执行。

1.0.3单位（子单位）工程中电梯分部工程的质量控制资料、安全和功能检验资料的要求及其相关记录表格，仅供电梯安装单位使用参考。

1.0.4执行本规程时,尚应遵守国家、行业和地方现行有关工程施工质量验收标准的规定。

2 术语2.0.1建设工程：指土木工程、建筑工程、线路管道和设备安装工程及装修工程。

2.0.2建筑工程：指为新建、改建或扩建房屋建筑物和附属构筑物所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体。

2.0.3施工文件：指在施工过程中，施工单位执行工程建设强制性标准和国家、地方有关规定而填写、收集、整理的文字记录、图纸、表格、音像材料等必须归档保存的文件。

2.0.4立卷：按照一定原则和方法，将具有保存价值的文件分门别类整理成案卷，也称组卷。

2.0.5归档：文件形成单位完成其工作任务后，将形成的文件整理立卷后，按规定移交档案管理机构。

2.0.6单位工程：具备独立的施工条件并能形成独立使用功能的建筑物及构筑物。

2.0.7子单位工程：建筑规模较大的单位工程，可将其能形成独立使用功能的部分列为一个子单位工程。

3 基本规定3.0.1施工单位应按本规程规定，将工程施工文件的形成和积累纳入工程建设管理的各个环节和有关人员的职责范围。

3.0.2建设、勘察、设计、监理等单位应按本规程要求做好相关工作，并积极协助施工单位完成工程施工文件的归档整理工作。

3.0.3建设工程实行总承包的，总承包单位负责收集、整理、汇总各分包单位形成的工程档案，各分包单位应按本规程规定，将本单位形成的工程文件整理、立卷后及时移交总承包单位。

建筑工程质量检测技术教案一、引言建筑工程质量是保障工程安全和可靠性的重要环节。

而建筑工程质量检测技术作为评估和监控工程质量的手段，起着不可忽视的作用。

本教案将介绍建筑工程质量检测技术相关的概念、方法和应用，旨在提高学生对建筑工程质量的认识和检测技术的掌握。

二、教学目标1.了解建筑工程质量检测技术的基本概念和作用；2.掌握建筑工程质量检测技术的常见方法和步骤；3.理解建筑工程质量检测技术在实际工程中的应用；4.培养学生对建筑工程质量问题的分析和解决能力。

三、教学内容及方法1.建筑工程质量检测技术概述1.1 建筑工程质量检测技术的定义和作用1.2 建筑工程质量检测技术的分类及发展趋势2.建筑工程质量检测技术的常见方法2.1 结构性能检测技术2.1.1 建筑物荷载试验2.1.2 建筑物振动测试2.1.3 建筑物声学测试2.2 材料性能检测技术2.2.1 混凝土强度检测2.2.2 钢筋锈蚀检测2.2.3 砂浆成分分析2.3 施工工艺检测技术2.3.1 砌筑工艺检测2.3.2 混凝土浇筑工艺检测2.3.3 桩基施工工艺检测3.建筑工程质量检测技术的应用3.1 建筑施工过程中的质量检测3.2 工程维护阶段的质量检测3.3 翻修和加固工程的质量检测4.课堂实践及案例分析4.1 学生实际操作建筑工程质量检测设备4.2 通过实例分析建筑工程质量检测的结果和应对措施四、教学评估方式1.课堂问答及讨论2.课后作业和实验报告3.期末考试五、教学资源及参考书目1.建筑工程质量检测技术相关教材和参考书籍2.建筑工程质量检测设备和实验室资源六、教学安排本教案将在10周内完成，每周授课2小时，其中包括理论授课、实验操作和案例分析等环节。

七、教学反思建筑工程质量检测技术是建筑工程学习中的重要内容，学生通过本课程的学习能够加深对建筑工程质量的了解，并且掌握一定的质量检测技术，为未来的工程实践打下基础。

通过实践操作和案例分析，能够提高学生的动手实践能力和问题解决能力。

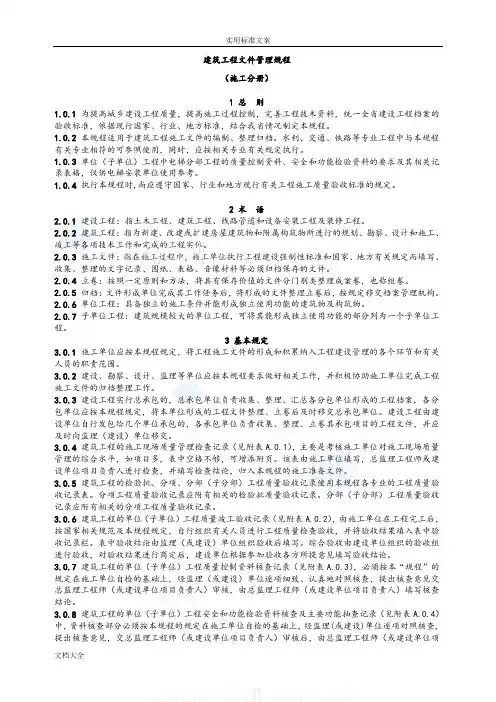

建筑工程文件管理规程（施工分册）1 总则1.0.1为提高城乡建设工程质量，提高施工过程控制，完善工程技术资料，统一全省建设工程档案的验收标准，依据现行国家、行业、地方标准，结合我省情况制定本规程。

1.0.2本规程适用于建筑工程施工文件的编制、整理归档。

水利、交通、铁路等专业工程中与本规程有关专业相符的可参照使用，同时，应按相关专业有关规定执行。

1.0.3单位（子单位）工程中电梯分部工程的质量控制资料、安全和功能检验资料的要求及其相关记录表格，仅供电梯安装单位使用参考。

1.0.4执行本规程时,尚应遵守国家、行业和地方现行有关工程施工质量验收标准的规定。

2 术语2.0.1建设工程：指土木工程、建筑工程、线路管道和设备安装工程及装修工程。

2.0.2建筑工程：指为新建、改建或扩建房屋建筑物和附属构筑物所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体。

2.0.3施工文件：指在施工过程中，施工单位执行工程建设强制性标准和国家、地方有关规定而填写、收集、整理的文字记录、图纸、表格、音像材料等必须归档保存的文件。

2.0.4立卷：按照一定原则和方法，将具有保存价值的文件分门别类整理成案卷，也称组卷。

2.0.5归档：文件形成单位完成其工作任务后，将形成的文件整理立卷后，按规定移交档案管理机构。

2.0.6单位工程：具备独立的施工条件并能形成独立使用功能的建筑物及构筑物。

2.0.7子单位工程：建筑规模较大的单位工程，可将其能形成独立使用功能的部分列为一个子单位工程。

3 基本规定3.0.1施工单位应按本规程规定，将工程施工文件的形成和积累纳入工程建设管理的各个环节和有关人员的职责范围。

3.0.2建设、勘察、设计、监理等单位应按本规程要求做好相关工作，并积极协助施工单位完成工程施工文件的归档整理工作。

3.0.3建设工程实行总承包的，总承包单位负责收集、整理、汇总各分包单位形成的工程档案，各分包单位应按本规程规定，将本单位形成的工程文件整理、立卷后及时移交总承包单位。

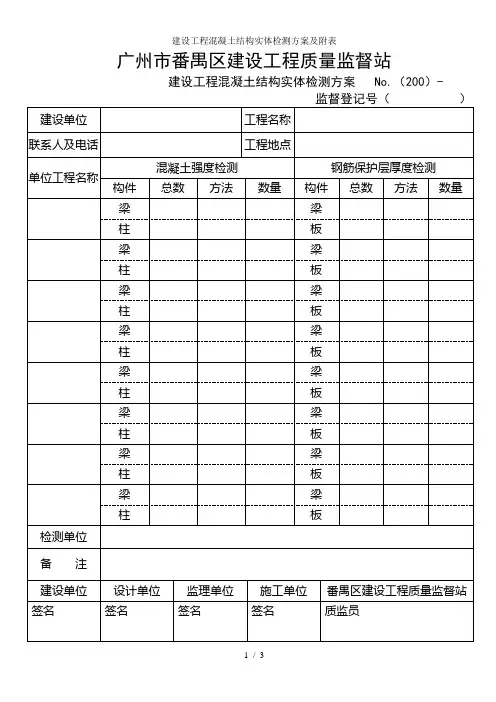

广州市番禺区建设工程质量监督站
建设工程混凝土结构实体检测方案 No.（200）-
1 / 3
说明： 1、本方案由建设、设计、监理、施工等单位共同确定；
2、确定依据为《混凝土结构工程施工质量验收规范》（GB50204-2002）；
3、钢筋保护层厚度检验：GB50204-2002E.0.1-2对梁类、板类构件，应各抽取构件数量的2%且不少于5个
构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50%；
4、混凝土强度检验（回弹法）：对于梁、柱构件，各抽1%且不少于5个；
5、检测过程中若发现有不合格构件，建设、设计、监理及检测单位必须尽快通知质监站及时处理；
6、本表按单位工程明确总体检测数量，具体检测部位在附表填写；
7、本表一式三份。

建设工程混凝土结构实体检测方案（附表）
2 / 3
3 / 3。

建筑工程实体检测及功能性检测参照表3.3 《广东省标准建筑地基基础检测规 范》DB J15-60-2008 3.3.1工程桩验收应进行桩身完整性检 测和单桩承载力检测。

宜先进行桩身完 整性检测，后进行承载力检测；当基础 埋深较大时，桩身完整性检测宜在基坑 幵挖至基底标咼后进行。

3.3.2从成桩到幵始试验的间歇时间应符 合下列规定： 1当采用低应变法或声波透射法检测 时，受检桩桩身混凝土强度不得低于设 计强度等级的 70%或预留立方体试块强 度不得小于15MPa 2当采用钻芯法检测时，受检桩的混凝 土龄期不得小于28d 或预留立方体试块 强度不得低于设计强度等级。

3高应变法和静载试验的间歇时间：混 凝土灌注桩的混凝土龄期不得小于 28d 。

预制桩（钢桩）在施工成桩后，对 于砂土，不宜少于 7d ;对于粉土，不宜 少于10d ;对于非饱和粘性土，不宜少 于15d ;对于饱和粘性土，不宜少于 25d ;对于桩端持力层为遇水易软化的 风化岩层，不应少于 25d 。

3.3.3桩身完整性和单桩承载力抽样检测 的受检桩宜按下列情况综合确定： 1施工质量有疑问的桩；2设计认为重要 的桩； 3局部地质条件出现异常的桩； 4当采用两种或两种以上检测方法时，宜 根据前一种检测方法的检测结果来确定后 一种检测方法的受检桩；5同类型桩宜均匀分布。

3.3.4混凝土灌注桩的桩身完整性检测的 抽检数量应符合下列规定：1柱下三桩或三桩以下的承台，每个承台 抽检桩数不得少于1根。

2当满足下列条件之一时，柱下四桩或四 桩以上承台抽检桩数不应少于相应总桩数04 桩基预制桩、钢工 桩程 1 单桩竖 向抗压静 载试验 2 单桩竖 向抗拔静 载试验 3单桩水 平静载试 验 4钻芯法5 低应变法6高应变法7声波透射法1 ）地基基础设计等级为甲级的桩基工 程； 2）场地地质条件复杂的桩基工程； 3 ）施工工艺导致施工质量可靠性低的桩 基工程； 4 ）本地区采用的新桩型或采用新工艺施 工的桩基工程。

建筑结构实体质量检查检验用表前言建筑工程结构实体质量检查检验用表，是对建筑工程结构实体质量检查内容的统计整理。

本表是对建筑工程结构实体质量检查和检验工作的统一要求，是监管和监理人员的重要工具。

它可以较全面的反映出施工过程中的结构质量状况。

表格内容项目检查内容检查备注地基处理地基基础的深度、面积、稳定性合格/不合格钢筋混凝土钢筋直径、间距、布置、连接牢固情况、质量检验单、热处理、现场防锈处理等合格/不合格砖石混凝土砖石厚度、强度、平整度、垂直度、表面质量、翘曲度、型号规范性等合格/不合格隔墙墙体板厚度、位置、角度、直线度、垂直度、表面平整度、材质等合格/不合格外墙面砖瓷砖厚度、品牌、型号、质量检验单、规格、平整度、色彩、割口等合格/不合格内墙面砖瓷砖厚度、品牌、型号、质量检验单、规格、平整度、色彩、割口等合格/不合格外表面涂料厚度、平整度、颜色、质量检验单、涂层配比、干燥、耐久性等合格/不合格内表面涂料厚度、平整度、颜色、质量检验单、涂层配比、干燥、耐久性等合格/不合格瓦片屋面瓦片直径、厚度、平整度、弯曲度、表面质量、规格等合格/不合格烟囱标高、内径、砖石墙厚度、材质、位置、垂直度等合格/不合格钢结构锈蚀、连接点位是否牢固、型号规范等合格/不合格表格说明表格对建筑工程结构实体质量检查的重点内容进行了规范，涵盖地基处理、钢筋混凝土、砖石混凝土、隔墙墙体、外墙面砖、内墙面砖、外表面涂料、内表面涂料、瓦片屋面、烟囱和钢结构等方面。

表格对于这些项目的检查内容和结果进行统计整理，可以很好的反映出建筑施工的结构质量状况。

检验人员可以根据表格内容进行相应的检查和评估，对于不合格项进行整改和改进，保证建筑工程质量达到规定标准。

结尾本表是建筑工程结构实体质量检查和检验的基础工具，建筑工程监管和监理人员可以根据本表对建筑工程结构实体质量进行统一监管和检查，确保建筑工程质量达到规定标准。

建筑结构实体质量检查检验用表————————————————————————————————作者 :————————————————————————————————日期：附件二建筑结构实体质量检查检验用表表 2. １ 建筑结构工程原材料及实体检查检验要求检 查 检查检验数量项 目施工自查监理平行检验钢筋按进场批次。

按同期进场、同品种、同一规格、同一工检查 检查 不合格 方法用表 处理方法施工、监表 2.2 理 共 同原 模板程为一批进行验收 ; 清理保养每周转一次 材应验收一次料砖 (砌 每日进场的同厂家、同品种、同规格为一块）批 ,每批抽 20 块进行外观质量检验坍落度每车检验一次 每十车检验一次实 --－--－-每一楼层同一类型构体件各不少于２个检 回弹 验检测每层梁、板构件钢 不少于 10 个，目 测 和 表２ .3 钢 尺 量 测检查表 2.4用 坍 落 度 检 测器 和 钢 表２ .5尺 量 测 检查回 弹 仪 表 2.6检测原材料平行检验不合格的应加倍进行检验 , 加倍检验仍不合格的应做退货处理，也不得用于工程。

混凝土强度回弹 平行检验不合格的 应委托有资质的检测单位进行检测。

检测结果仍不合格的按质量问题处理。

筋 其中悬挑等主每层不少于 2 个保护 要受力构件所层占的比例不宜小于 50%每一楼层同一 每一楼层同一类型构类型构件不少件不少于 2 个非 破 损表２ .法、局部 ７实体平行检验不合 破损法格的应对 同一楼层同一类型构件 加倍进行检验 , 加倍检验仍不合格的 , 按质量钢 尺 量 表２ . 问题处理。

测８构件于 1０个尺寸轴线每一楼层不少于 10 条钢 尺 或 表 2．9红 外 线平行检验不合格的，全数检测10 个层高每一楼层不少于 测 距 仪 按质量问题处理。

自然间量测1、实体平行检验是在施工单位自检合格后实施， 平行检验应有一半数量复核施工单位自检的数据。

2、实体平行检验结果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质的检测单说位进行检测 , 找出原因后 , 对相应楼层重新进行自检和平行检验。
