电机设计方法

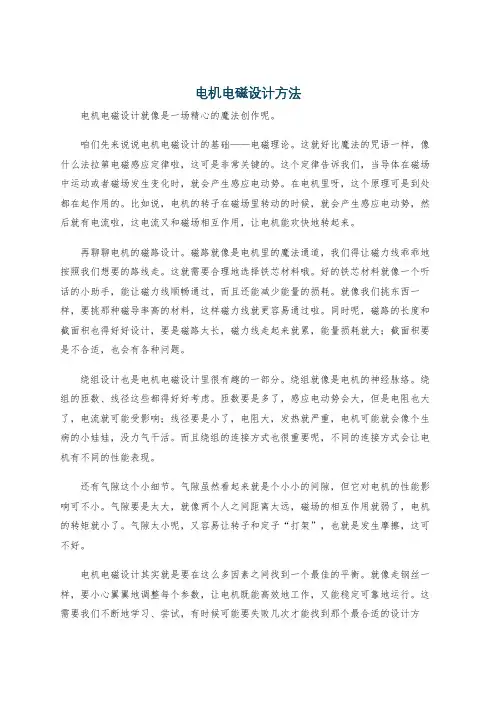

电机电磁设计方法电机电磁设计就像是一场精心的魔法创作呢。

咱们先来说说电机电磁设计的基础——电磁理论。

这就好比魔法的咒语一样，像什么法拉第电磁感应定律啦，这可是非常关键的。

这个定律告诉我们，当导体在磁场中运动或者磁场发生变化时，就会产生感应电动势。

在电机里呀，这个原理可是到处都在起作用的。

比如说，电机的转子在磁场里转动的时候，就会产生感应电动势，然后就有电流啦，这电流又和磁场相互作用，让电机能欢快地转起来。

再聊聊电机的磁路设计。

磁路就像是电机里的魔法通道，我们得让磁力线乖乖地按照我们想要的路线走。

这就需要合理地选择铁芯材料哦。

好的铁芯材料就像一个听话的小助手，能让磁力线顺畅通过，而且还能减少能量的损耗。

就像我们挑东西一样，要挑那种磁导率高的材料，这样磁力线就更容易通过啦。

同时呢，磁路的长度和截面积也得好好设计，要是磁路太长，磁力线走起来就累，能量损耗就大；截面积要是不合适，也会有各种问题。

绕组设计也是电机电磁设计里很有趣的一部分。

绕组就像是电机的神经脉络。

绕组的匝数、线径这些都得好好考虑。

匝数要是多了，感应电动势会大，但是电阻也大了，电流就可能受影响；线径要是小了，电阻大，发热就严重，电机可能就会像个生病的小娃娃，没力气干活。

而且绕组的连接方式也很重要呢，不同的连接方式会让电机有不同的性能表现。

还有气隙这个小细节。

气隙虽然看起来就是个小小的间隙，但它对电机的性能影响可不小。

气隙要是太大，就像两个人之间距离太远，磁场的相互作用就弱了，电机的转矩就小了。

气隙太小呢，又容易让转子和定子“打架”，也就是发生摩擦，这可不好。

电机电磁设计其实就是要在这么多因素之间找到一个最佳的平衡。

就像走钢丝一样，要小心翼翼地调整每个参数，让电机既能高效地工作，又能稳定可靠地运行。

这需要我们不断地学习、尝试，有时候可能要失败几次才能找到那个最合适的设计方法。

不过只要有耐心，就像照顾小宠物一样细心地对待电机的电磁设计，一定能设计出很棒的电机的。

电机的结构设计的基本内容、原则和方法电机的设计是一项系统工程，为设计而设计的方案不是一个好方案，应结合制造工艺、设计成本、工业美感等实际使用效果等综合考量。

电机设计的全过程，按照工作进程，大体上分为初步设计、电磁设计和施工设计三个阶段；按照工作性质，则可分为结构设计和电磁设计两个方面。

初步设计主要是确定电机的总体结构型式，这是电磁设计的基础，而施工设计则是实现电磁设计的保证，二者统称为电机的结构设计。

目前，电机已普遍地应用于从外层空间的宇宙航行到深海的石油钻探，从工农业生产到人们日常生活的各个领域和各个部门，其使用环境和技术要求千差万别。

它们不但要求电机有优良的、与负荷相匹配的电气性能，而且要求有形态各异、耐用美观的结构与之相适应。

近百年来电机的发展表明，它既有赖于电磁理论的研究，设计计算方法的进步，又有赖于各种材料的不断进步和电机结构上的创新，以及工艺上的改进。

一般电机的设计工作中，结构设计的工作量往往占70%以上。

Ms.参今天就来与大家谈谈电机的结构设计的基本内容、原则和方法。

一、电机结构设计的基本内容1）确定电机的总体结构型式。

包括电机的防护型式、轴承型式和数目、轴伸型式和数目、安装方式和冷却系统等。

2）确定某一零部件的结构型式、形状和具体尺寸，使用的材料。

3）确定某些有机械联接的零部件（例如，转子铁心和轴、机座和端盖等）之间的联接方式。

4）核算零件的机械性能，包括强度、刚度等的计算。

其中，1）至3）各项的一些主要内容，通常在初步设计阶段完成，另一些与电磁计算密切相关的部分，则在电磁设计过程中加以确定。

二、结构设计的基本原则1）所有总体结构应符合有关国家标准的规定，以及国际电工委员会（IEC)所推荐的有关电机文件中的相应规定，并满足使客户提出的要求，如电机的中心高、外形尺寸、安装尺寸、出线盒位置等。

2）所选结构能够保证电机有效部分（定、转子铁心及绕组）的准确和可靠运行。

如铁心的固紧，绕组的绝缘结构，带电部分和接地部分之间的绝缘距离，定、转子同心度的保证等等。

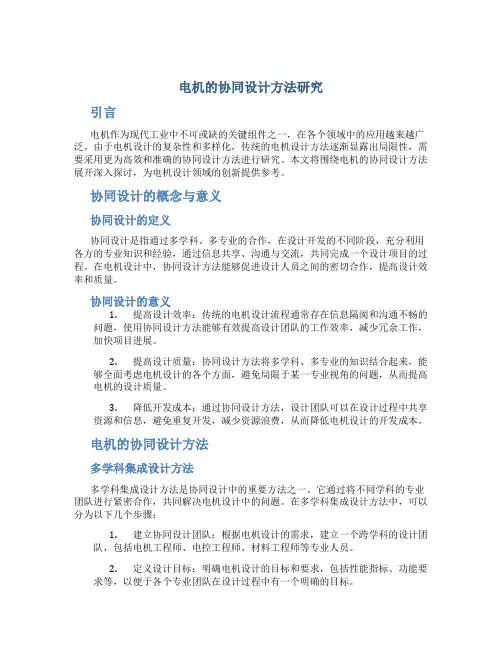

电机的协同设计方法研究引言电机作为现代工业中不可或缺的关键组件之一，在各个领域中的应用越来越广泛。

由于电机设计的复杂性和多样化，传统的电机设计方法逐渐显露出局限性，需要采用更为高效和准确的协同设计方法进行研究。

本文将围绕电机的协同设计方法展开深入探讨，为电机设计领域的创新提供参考。

协同设计的概念与意义协同设计的定义协同设计是指通过多学科、多专业的合作，在设计开发的不同阶段，充分利用各方的专业知识和经验，通过信息共享、沟通与交流，共同完成一个设计项目的过程。

在电机设计中，协同设计方法能够促进设计人员之间的密切合作，提高设计效率和质量。

协同设计的意义1.提高设计效率：传统的电机设计流程通常存在信息隔阂和沟通不畅的问题，使用协同设计方法能够有效提高设计团队的工作效率，减少冗余工作，加快项目进展。

2.提高设计质量：协同设计方法将多学科、多专业的知识结合起来，能够全面考虑电机设计的各个方面，避免局限于某一专业视角的问题，从而提高电机的设计质量。

3.降低开发成本：通过协同设计方法，设计团队可以在设计过程中共享资源和信息，避免重复开发，减少资源浪费，从而降低电机设计的开发成本。

电机的协同设计方法多学科集成设计方法多学科集成设计方法是协同设计中的重要方法之一。

它通过将不同学科的专业团队进行紧密合作，共同解决电机设计中的问题。

在多学科集成设计方法中，可以分为以下几个步骤：1.建立协同设计团队：根据电机设计的需求，建立一个跨学科的设计团队，包括电机工程师、电控工程师、材料工程师等专业人员。

2.定义设计目标：明确电机设计的目标和要求，包括性能指标、功能要求等，以便于各个专业团队在设计过程中有一个明确的目标。

3.设计协同平台的建立：建立一个设计协同平台，用于各个专业团队之间的信息共享和沟通交流。

通过协同平台，各个团队可以实时分享设计资料和模型，提高设计效率。

4.并行设计过程：在多学科集成设计方法中，各个专业团队可以并行进行设计工作，通过不断的沟通与交流，实现设计的协同。

电机结构设计
电机结构设计是电机设计中的一个重要组成部分，主要包括定子结构设计和转子结构设计两个方面。

定子结构设计主要包括机座、定子铁芯、定子绕组、端盖、轴承等部件的设计。

其中，机座一般采用铸铁或铸钢制成，起到支撑和保护作用；定子铁芯一般由内圆周表面均匀冲有槽孔的圆环形硅钢片叠压而成，是产生磁场的部分；定子绕组则用绝缘导线(如漆包线等)绕制而成，放置在定子铁芯的轴向线槽内，组成三相对称绕组；端盖则用于固定定子绕组和转子，轴承则起到支撑转子和减小摩擦的作用。

转子结构设计主要包括转轴、转子铁芯、转子绕组、风叶等部件的设计。

其中，转轴一般采用优质碳素钢或合金钢制成，是转子的核心部件；转子铁芯一般由外圆周表面冲有槽的硅钢片叠压而成，是产生磁场的部分；转子绕组则用绝缘导线(如漆包线等)绕制而成，放置在转子铁芯的槽内，分为鼠笼式和绕线式两种类型；风叶则用于平衡转子的动平衡，从而减小振动和噪音。

电机结构设计的好坏直接影响到电机的性能、可靠性、成本和寿命。

因此，在进行电机结构设计时，需要考虑到材料的选择、结构的强度、刚度和稳定性、热膨胀和振动等因素，同时还要注重设计的经济性和实用性。

电机设计流程电机设计是一项复杂而又重要的工作，它涉及到多个领域的知识和技术，需要设计人员综合运用机械、电气、热力学等方面的知识，进行系统的设计和分析。

下面将介绍电机设计的一般流程，以供参考。

首先，电机设计的第一步是需求分析。

在这一阶段，设计人员需要与客户充分沟通，了解客户的需求和要求。

这包括电机的功率、转速、工作环境等方面的要求。

只有充分了解客户的需求，才能为客户设计出满意的产品。

第二步是电机设计的参数计算。

在这一阶段，设计人员需要根据客户的需求，计算出电机的各项参数，包括电机的尺寸、线圈匝数、磁场强度等。

这些参数的计算需要综合考虑机械、电气和热力学等方面的知识，确保电机在工作时能够稳定可靠地运行。

第三步是电机的结构设计。

在这一阶段，设计人员需要根据电机的参数和工作要求，设计出电机的结构。

这包括电机的外形尺寸、内部结构、散热系统等。

设计人员需要考虑到电机在工作时的稳定性、散热效果等因素，确保电机能够长时间稳定地工作。

第四步是电机的材料选择。

在这一阶段，设计人员需要根据电机的工作要求和结构设计，选择合适的材料。

这包括电机的外壳材料、线圈材料、磁铁材料等。

材料的选择直接影响到电机的性能和成本，设计人员需要进行充分的材料分析和比较，选择出最合适的材料。

第五步是电机的磁场分析。

在这一阶段，设计人员需要进行电机的磁场分析，确保电机的磁场分布符合设计要求。

磁场分析需要借助电磁场仿真软件进行，通过仿真分析，设计人员可以得到电机磁场的分布情况，进一步优化电机的设计。

最后一步是电机的样机制造。

在完成以上设计工作后，设计人员需要制造出电机的样机进行测试。

通过测试，设计人员可以验证电机的设计是否符合客户的需求，是否稳定可靠。

如果测试结果不理想，设计人员需要对电机进行进一步的优化和改进，直到满足客户的要求为止。

综上所述，电机设计是一项复杂而又重要的工作，需要设计人员综合运用多个领域的知识和技术。

只有经过系统的设计和分析，才能设计出满足客户需求的电机产品。

电机设计及实例一、引言电机是将电能转化为机械能的装置，广泛应用于各个领域，如工业生产、交通运输、家用电器等。

电机设计的目标是使电机具有高效率、稳定性和可靠性，以满足不同的工作需求。

本文将从电机设计的基本原理出发，结合实例介绍电机设计的关键要点。

二、电机设计的基本原理1. 电机类型选择电机按照工作原理可以分为直流电机和交流电机。

直流电机结构简单，转速可调，适用于需要精确控制转速的场合；交流电机结构复杂，但具有较高的效率和可靠性，广泛应用于各个领域。

在电机设计时，需要根据具体需求选择合适的电机类型。

2. 电机参数计算电机参数的计算是电机设计的重要环节。

常见的电机参数包括功率、转速、转矩、效率等。

根据工作要求和负载特性，可以通过电机设计软件或手算方法来计算电机参数。

在计算过程中，需考虑功率损耗、磁场分布等因素，以确保电机设计的准确性和可靠性。

3. 电机材料选择电机材料的选择对电机性能有着重要影响。

常见的电机材料包括电磁铁、绕组线材、转子材料等。

电磁铁的选材应考虑磁导率、热稳定性等因素；绕组线材的选材应考虑导电性能、耐高温性能等因素；转子材料的选材应考虑密度、磁导率等因素。

合理选择电机材料可以提高电机的效率和性能。

三、电机设计实例以家用电器中的电饭煲为例，介绍电机设计的实际应用。

1. 电机类型选择电饭煲通常采用交流电机，因为交流电机具有高效率和可靠性，适合长时间工作。

2. 电机参数计算根据电饭煲的功率需求和转速要求，计算得到适合的电机参数。

假设电饭煲功率为500W，转速为1000转/分钟，可通过电机设计软件计算得到电机的电流、电压、转矩等参数。

3. 电机材料选择电饭煲电机的电磁铁通常采用硅钢片，因其具有较高的磁导率和热稳定性；绕组线材通常采用高导电铜线，以提高电机的导电性能；转子材料通常采用永磁材料，如钕铁硼磁铁，以提高电机的转矩和效率。

通过以上设计和选择，可以满足电饭煲的工作需求，使其具有高效率、稳定性和可靠性。

电机设计流程
电机设计流程一般包括以下几个步骤：
1. 了解设计需求：需要与客户进行沟通，了解客户对电机工作电压、输出功率（转速转矩）、体积要求（安装尺寸）、工作制、使用环境等具体需求。

同时，也需要考虑国标和其他相关标准的要求。

2. 确定设计参数：根据客户需求和标准要求，确定电机的设计参数，如过载倍数、弱磁扩速比、高效区等。

3. 选择合适的材料和供应商：根据设计需求和参数，选择合适的材料和供应商，确保电机性能和成本的优化。

4. 设计电机结构：根据设计需求和参数，设计电机的结构，包括定子、转子、轴承等部分，并确保电机的稳定性和可靠性。

5. 进行电磁场分析：使用电磁场分析软件对电机进行电磁场分析，确保电机性能符合设计要求。

6. 进行热分析：使用热分析软件对电机进行热分析，确保电机在运行过程中的温度分布和温升符合设计要求。

7. 进行动力学分析：使用动力学分析软件对电机进行动力学分析，确保电机在运行过程中的振动和噪声符合设计要求。

8. 进行样机制造和测试：根据设计结果，制造样机并进行测试，包括性能测试、可靠性测试等，确保电机性能和可靠性符合设计要求。

9. 优化设计：根据测试结果，对设计进行优化，提高电机性能和可靠性。

10. 完成设计文档：最后，完成电机设计文档，包括设计图纸、材料清单、制造工艺流程等，为生产和维护提供支持。

以上是电机设计的流程，具体的设计过程可能会因不同的设计需求和参数而有所差异。

电机设计的多目标优化方法随着科技的不断发展和创新，各个领域的技术产品越来越被广泛应用。

其中一个核心技术就是电机设计，它是现代工业中不可或缺的一部分。

电机的设计所涉及的多种参数和指标，如效率、功率、转矩、噪音、耐久性等，这些需求是天然冲突的。

因此，如何在多目标间达到平衡，是设计一款高质量电机的关键。

传统的电机设计遵循着简单的评价标准，例如效率。

然而，简单而有限的效率模型不足以表现电机效能的整体质量。

因此，设计高效率的电机并不一定是最佳的选择。

所以，当其他多个标准被纳入设计过程中，会往往发现优化结果与效率是不相同的。

多目标优化是解决这个问题的有效方法。

多目标优化设计的本质是找到一组最优解，使得所有的目标函数在最优解中都被达成环保、耐久、性能等要求。

因此，在这个设计理念中，每一个目标权重都是相同的（权重越大，相应目标越重要）。

在电机设计中，不同指标的多目标优化可以采用多种工具和方法。

其中，最流行的是优化算法。

这种算法可以通过不断调整变量来寻找最优解，以满足多个目标。

优化算法可以分为线性和非线性，其中非线性优化算法更适用于电机设计这种高度非线性的领域。

其中，最主要的两个非线性优化算法是粒子群算法和遗传算法。

这两种优化算法使用启发式技术来处理多目标问题。

粒子群算法模拟鸟类飞行的方式，以在搜索空间中逐渐优化。

遗传算法则模拟基因组进化的过程，在每一代中产生越来越好的解决方案。

对于很多电机设计者来说，使用现成的优化软件包通常是一个可行的解决方法。

最常用的就是MATLAB工具包，用户可以通过其内置的多目标优化工具箱来进行电机设计的多目标优化。

同时，也可通过自行编写代码来实现。

在实现电机设计的多目标优化时，也需要对不同的目标进行适当的分析，以确定每个指标在达到特定需求时所需的最佳权重。

例如，如果需要一个低噪音电机，则显然需要更多的权重被分配为噪音指标而不是效率指标。

最后，特别值得指出的是，电机设计的多目标优化并不仅仅是找到一个平衡点，但还可以帮助开发者创造全新的变量和目标，从而推进下一代电机技术的进步。

电机设计的步骤：
1、收到客户实样、图纸、技术要求
2、查看实样或图纸，有无现成类似安装尺寸电机
3、测试实样，得出各种实测参数，与客供技术要求比较
4、与客户沟通得出的差异，并确认按实样做还是按技术要求做
5、解散电机、得出各类零配件，绘制各零配件图纸，
6、与现成零配件有无通用，没有则采购，需开模则安排开模
7、电机结构设计
8、电磁设计、线模设计
9、确定工艺流程、确定设备、加工工艺
10、采购零配件
11、试制产品（建议分开控制定子、转子、装配流程）
12、测试样品（尺寸、性能、安全）
13、送样。
