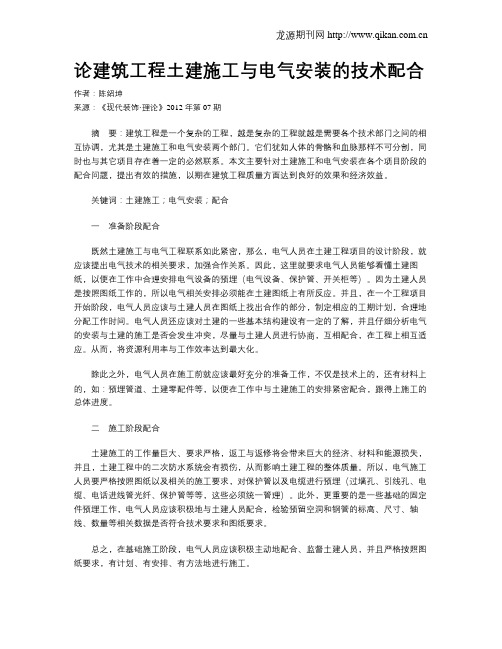

论建筑工程土建施工与电气安装的技术配合作者：陈绍坤来源：《现代装饰·理论》2012年第07期摘要：建筑工程是一个复杂的工程，越是复杂的工程就越是需要各个技术部门之间的相互协调，尤其是土建施工和电气安装两个部门。
它们犹如人体的骨骼和血脉那样不可分割，同时也与其它项目存在着一定的必然联系。
本文主要针对土建施工和电气安装在各个项目阶段的配合问题，提出有效的措施，以期在建筑工程质量方面达到良好的效果和经济效益。
关键词：土建施工；电气安装；配合一准备阶段配合既然土建施工与电气工程联系如此紧密，那么，电气人员在土建工程项目的设计阶段，就应该提出电气技术的相关要求，加强合作关系。
因此，这里就要求电气人员能够看懂土建图纸，以便在工作中合理安排电气设备的预埋（电气设备、保护管、开关柜等）。
因为土建人员是按照图纸工作的，所以电气相关安排必须能在土建图纸上有所反应。
并且，在一个工程项目开始阶段，电气人员应该与土建人员在图纸上找出合作的部分，制定相应的工期计划，合理地分配工作时间。
电气人员还应该对土建的一些基本结构建设有一定的了解，并且仔细分析电气的安装与土建的施工是否会发生冲突，尽量与土建人员进行协商，互相配合，在工程上相互适应。
从而，将资源利用率与工作效率达到最大化。
除此之外，电气人员在施工前就应该最好充分的准备工作，不仅是技术上的，还有材料上的，如：预埋管道、土建零配件等，以便在工作中与土建施工的安排紧密配合，跟得上施工的总体进度。
二施工阶段配合土建施工的工作量巨大、要求严格，返工与返修将会带来巨大的经济、材料和能源损失，并且，土建工程中的二次防水系统会有损伤，从而影响土建工程的整体质量。
所以，电气施工人员要严格按照图纸以及相关的施工要求，对保护管以及电缆进行预埋（过墙孔、引线孔、电缆、电话进线管光纤、保护管等等，这些必须统一管理）。
此外，更重要的是一些基础的固定件预埋工作，电气人员应该积极地与土建人员配合，检验预留空洞和钢管的标高、尺寸、轴线、数量等相关数据是否符合技术要求和图纸要求。

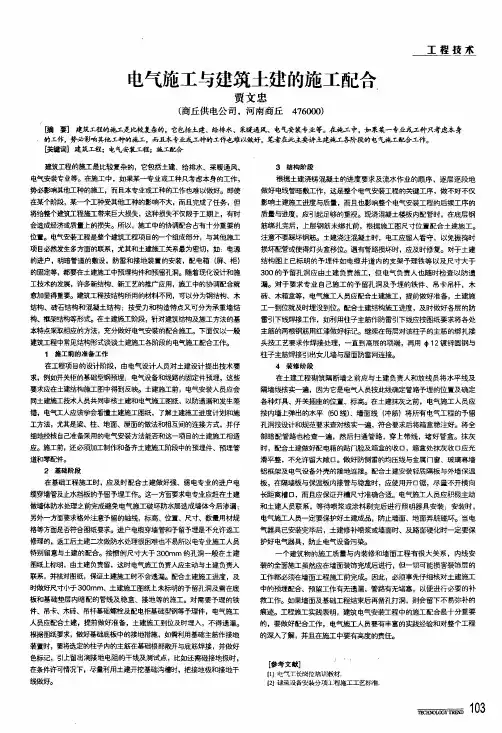

电气施工与建筑土建的施工配合工程技术贾文忠(商丘供电公司，河南商丘476000)￡}裔妻】建筑工程的施工是比较复杂的，它包括土建、给排水、采暖通风、电气安装专业等。
在施工中，如果某一专业或工种只考虑本身的工作，势必影响其他工种的施工，而且本专业或工种的工作也难以做好，笔者在此主要讲土建施工各骱段的电气施工配合工作。
睽键词]建筑工程；电气安装工耀；施工配合建筑工程的施工是比较复杂的，它包括土建、给排水、采暖通风、电气安装专业等。
在施工中，如果某一专业或工种只考虑本身的工作，势必影响其他工种的施工，而且本专业或工种的工作也难以做好。
即使在某个阶段，某—个工种受其他工种的影响不大，而且完成了任务，但将给整个建筑工程施工带来巨大损失，这种损失不仅限于工期上，有时会造成经济或质量上的损失。
所以，施工中的仂调配合占有十分重要的位置。
电气安装工程是整个建筑工程项目的—个组成部分，与其他施工项目必然发生多方面的联系，尤其和土建施工关系最为密切，如：电源的进户，明暗管道的敷设，防雷和接地装置的安装，配电箱(屏、柜)的固定等，都要在土建舡中预埋构件和预留孔洞。
随着现化设计和施工技术的发展，许多新结构、新工艺的推广应用，施工中的协调配合就愈加显得重要。
建筑工程按结构所用的材料不同，可以分为钢结构、木结构、砖石结构和混凝土结构；按受力和构造特点又可分为承重墙结构、框架结构等形式。
在土建施工阶段，针对建筑结构及施工方法的基本特点采取相应的方法，充分敞好电气安装的配合施工。
下面仅以一般建筑工程中常见结构形式谈谈土建施工各阶段的电气施工配合工作。
1施工前的准备工作在工程项目的设计阶段，由电气设计人员对土建设计提出技术要求，例如开关柜的基础型钢预埋：电气设备和线路的固定件预埋，这些要求应在土建结构施工图中得到反映。
土建施工前，电气安装人员应会同土建施工技术人员共同审核土建和电气施工图纸，以防遗漏和发生差错，电气工人应该学会看懂土建施工图纸，了解土建施工进度计划和施工方法，尤其是梁、柱、地面、屋面的做法和相互间的连接方式，并仔细地校核自己准备采用的电气安装方法能否和这一项目的土建施工相适应。

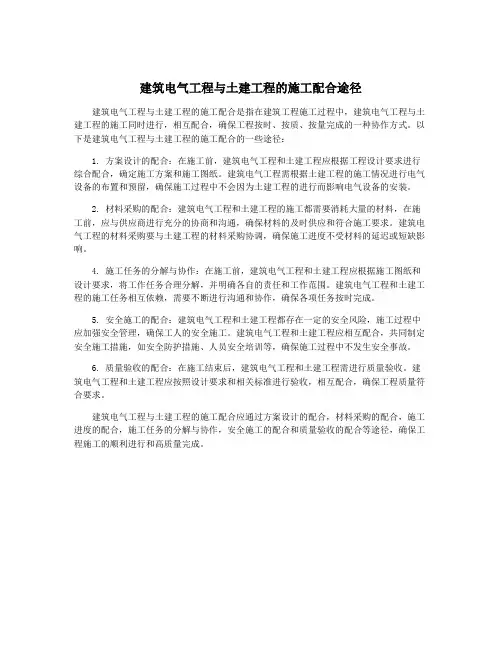

建筑电气工程与土建工程的施工配合途径建筑电气工程与土建工程的施工配合是指在建筑工程施工过程中，建筑电气工程与土建工程的施工同时进行，相互配合，确保工程按时、按质、按量完成的一种协作方式。
以下是建筑电气工程与土建工程的施工配合的一些途径：1. 方案设计的配合：在施工前，建筑电气工程和土建工程应根据工程设计要求进行综合配合，确定施工方案和施工图纸。
建筑电气工程需根据土建工程的施工情况进行电气设备的布置和预留，确保施工过程中不会因为土建工程的进行而影响电气设备的安装。
2. 材料采购的配合：建筑电气工程和土建工程的施工都需要消耗大量的材料，在施工前，应与供应商进行充分的协商和沟通，确保材料的及时供应和符合施工要求。
建筑电气工程的材料采购要与土建工程的材料采购协调，确保施工进度不受材料的延迟或短缺影响。
4. 施工任务的分解与协作：在施工前，建筑电气工程和土建工程应根据施工图纸和设计要求，将工作任务合理分解，并明确各自的责任和工作范围。
建筑电气工程和土建工程的施工任务相互依赖，需要不断进行沟通和协作，确保各项任务按时完成。
5. 安全施工的配合：建筑电气工程和土建工程都存在一定的安全风险，施工过程中应加强安全管理，确保工人的安全施工。
建筑电气工程和土建工程应相互配合，共同制定安全施工措施，如安全防护措施、人员安全培训等，确保施工过程中不发生安全事故。
6. 质量验收的配合：在施工结束后，建筑电气工程和土建工程需进行质量验收。
建筑电气工程和土建工程应按照设计要求和相关标准进行验收，相互配合，确保工程质量符合要求。
建筑电气工程与土建工程的施工配合应通过方案设计的配合，材料采购的配合，施工进度的配合，施工任务的分解与协作，安全施工的配合和质量验收的配合等途径，确保工程施工的顺利进行和高质量完成。
电气安装工程与土建施工的配合分析摘要：本文叙述了土建施工中的电气线路设计，施工安全及电气安装施工验收等在实际生活中人们比较关注的问题,最后简要介绍了电气施工与土建施工过程中的配合，对于今后电气设计施工具有一定帮助。
关键词：电气安装，土建施工，配合目前的电气线路施工一般都采用暗敷方式。
其内线安装工程是整个工程项目的一个组成部分，与土建施工关系最为密切。
例如：电源的进户、明暗管道的敷设、防雷和接地装置的安装、配电箱柜的固定等，都要在土建施工中预埋构件和预留孔洞，这样，不但能提高安装质量，而且可以加快施工进度、提高生产效率、保证施工安全，并能使电气装置整洁美观[1,2]。
为此，笔者结合多年的实践，浅略地谈一谈电气线路安装在土建施工各阶段的配合工作。
1 土建工程施工前的电气准备工作在工程项目的设计阶段要由负责电气安装项目的人员对土建设计提出技术要求，例如：开关柜的基础型钢预埋、电气设备和线路的固定件预埋等，这些要求应在土建结构施工图中得到反映。
土建施工前，电气安装人员应会同土建施工技术人员共同审核土建与电气施工图纸，以防遗漏和发生差错。
电气施工员应熟悉土建施工图纸、了解土建施工进度计划和施工方法，尤其是梁柱、地面、屋面的做法和相互间连接的方法，十分谨慎地校核自己准备采用的电气安装施工方法是否和这一项目的土建施工方法相适应。
施工前，还必须加工制作和备齐土建施工阶段中必须使用的预埋件，预埋管道和零配件等。
2 基础工程施工中的电气配合工作在土建基础工程的施工中，应做好接地工程引线孔，地坪中配管的过墙孔、电缆过墙保护管的预留、预埋工作，条件许可时，应把接地工程施工完毕[3]。
预留孔的做法要根据其用途来决定。
接地线穿墙孔一般可取120 mm×60mm，即一块砖的尺寸，高度视施工时开挖地面深度而定，一般可使孔正好位于室内土层面层处，这样接地线的室内部分也可敷设在土层中，从而降低了接地电阻。
引至室外的接地母线孔，则至少应位于室外地坪200mm以下。

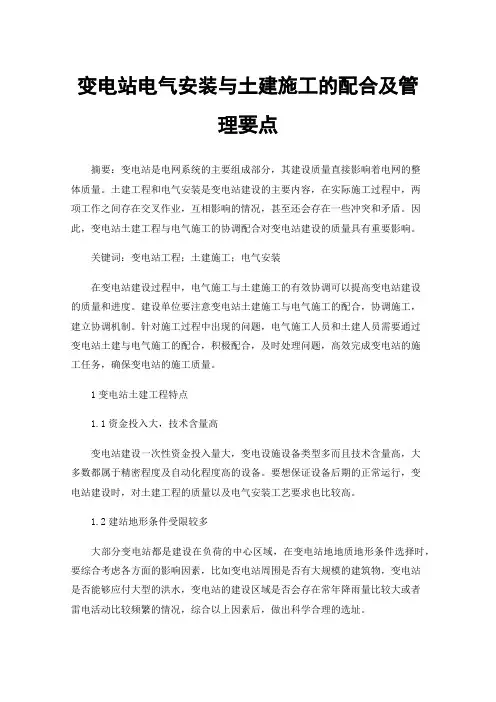

变电站电气安装与土建施工的配合及管理要点摘要：变电站是电网系统的主要组成部分，其建设质量直接影响着电网的整体质量。
土建工程和电气安装是变电站建设的主要内容，在实际施工过程中，两项工作之间存在交叉作业，互相影响的情况，甚至还会存在一些冲突和矛盾。
因此，变电站土建工程与电气施工的协调配合对变电站建设的质量具有重要影响。
关键词：变电站工程；土建施工；电气安装在变电站建设过程中，电气施工与土建施工的有效协调可以提高变电站建设的质量和进度。
建设单位要注意变电站土建施工与电气施工的配合，协调施工，建立协调机制。
针对施工过程中出现的问题，电气施工人员和土建人员需要通过变电站土建与电气施工的配合，积极配合，及时处理问题，高效完成变电站的施工任务，确保变电站的施工质量。
1变电站土建工程特点1.1资金投入大，技术含量高变电站建设一次性资金投入量大，变电设施设备类型多而且技术含量高，大多数都属于精密程度及自动化程度高的设备。
要想保证设备后期的正常运行，变电站建设时，对土建工程的质量以及电气安装工艺要求也比较高。
1.2建站地形条件受限较多大部分变电站都是建设在负荷的中心区域，在变电站地地质地形条件选择时，要综合考虑各方面的影响因素，比如变电站周围是否有大规模的建筑物，变电站是否能够应付大型的洪水，变电站的建设区域是否会存在常年降雨量比较大或者雷电活动比较频繁的情况，综合以上因素后，做出科学合理的选址。
1.3使用面积小，站内功能设备多变电站设计的运行设备相对较多，但是占地面积比较小。
变电站的土建工程主要包括主控楼，继保室，配电室，变电压基础隧道等。
变电站内部结构及功能各不相同，但相互联系。
同时要考虑到值班的需求，在建设时还需要设有值班室以及门卫室。
2变电站的电气安装与土建施工配合的重要性变电站作为提高社会的基础设施和公民用电的核心，也要保证供电安全。
在进行土建工程与变电站的电气安装时，工程施工人员应加强在施工过程中的配合。

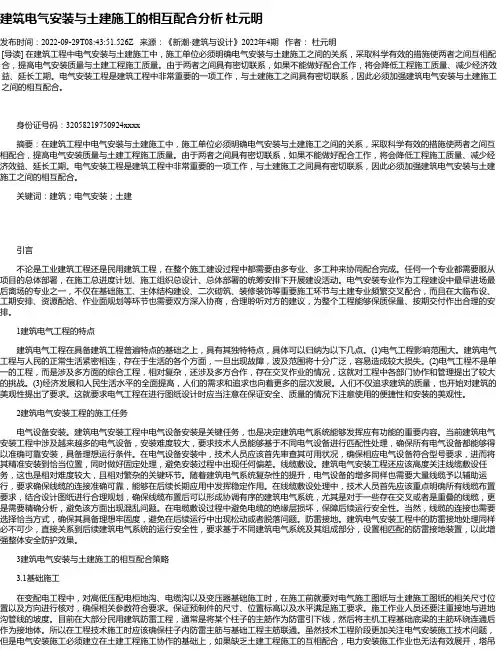

建筑电气安装与土建施工的相互配合分析杜元明发布时间：2022-09-29T08:43:51.526Z 来源：《新潮·建筑与设计》2022年4期作者：杜元明[导读] 在建筑工程中电气安装与土建施工中，施工单位必须明确电气安装与土建施工之间的关系，采取科学有效的措施使两者之间互相配合，提高电气安装质量与土建工程施工质量。
由于两者之间具有密切联系，如果不能做好配合工作，将会降低工程施工质量、减少经济效益、延长工期。
电气安装工程是建筑工程中非常重要的一项工作，与土建施工之间具有密切联系，因此必须加强建筑电气安装与土建施工之间的相互配合。
身份证号码：32058219750924xxxx摘要：在建筑工程中电气安装与土建施工中，施工单位必须明确电气安装与土建施工之间的关系，采取科学有效的措施使两者之间互相配合，提高电气安装质量与土建工程施工质量。
由于两者之间具有密切联系，如果不能做好配合工作，将会降低工程施工质量、减少经济效益、延长工期。
电气安装工程是建筑工程中非常重要的一项工作，与土建施工之间具有密切联系，因此必须加强建筑电气安装与土建施工之间的相互配合。
关键词：建筑；电气安装；土建引言不论是工业建筑工程还是民用建筑工程，在整个施工建设过程中都需要由多专业、多工种来协同配合完成。
任何一个专业都需要服从项目的总体部署，在施工总进度计划、施工组织总设计、总体部署的统筹安排下开展建设活动。
电气安装专业作为工程建设中最早进场最后离场的专业之一，不仅在基础施工、主体结构建设、二次砌筑、装修装饰等重要施工环节与土建专业频繁交叉配合，而且在大临布设、工期安排、资源配给、作业面规划等环节也需要双方深入协商，合理聆听对方的建议，为整个工程能够保质保量、按期交付作出合理的安排。
1建筑电气工程的特点建筑电气工程在具备建筑工程普遍特点的基础之上，具有其独特特点，具体可以归纳为以下几点。
(1)电气工程影响范围大。
建筑电气工程与人民的正常生活紧密相连，存在于生活的各个方面，一旦出现故障，波及范围将十分广泛，容易造成较大损失。
谈建筑电气安装与土建施工的相互配合
【摘要】建筑电气工程的施工工程往往是比较复杂的，包括土建、采暖通风、给排水、电气安专业装等几项重要内容，为了施工程序的科学性这些专业之间还经常会有交叉作业。
在建筑基础施工阶段，我们要充分准备好接地装置、接地引线、防雷装置引下线等工作的实施；而建筑主体的施工阶段，则应该做好配管配线、预留预埋等工作；对于建筑装修的阶段，主要注意电气的安装和调试等工作。
就整个施工工程而言最重要的则是加强电气安装和土建施工之间的配合程度，因此本文针对在土建施工中的实际情况，对电气安装和土建施工的相互配合进行了分析研究。
【关键词】电气安装；土建施工；配合措施.
建筑工程的整体施工过程是比较复杂的，涵盖了土建、给排水、采暖通风、电气安装等专业。
在施工过程中，假如某一专业或工种只从自身的工作出发，必将影响到其他工种的工作开展，而且会限制自身工种的工作完善。
即便这段时间，某一个工种收到其他工种的影响不明显，也完了任务，可是会给整个建筑工程施工带来难以预计的损失。
这种损失不仅体现在工期上，有时甚至会造成经济和质量上的损害，所以说施工过程中的协调配合十分重要。
随着现化设计和施工技术不断发展，许多新结构和工艺的大范围推广采用，施工中的协调配合也更加重要。
依照建筑工程按结使用材料不同，可以分成钢结构、木结构、砖石结构和混凝土结构；依据受力和构造特点则可分为承重墙结构、框架结构等形
式。
在土建施工过程中，根据建筑结构及施工方法的基本点采取适当的方法，充分开展电气安装的配合施工进程。
下文将以一般建筑工程中较为普遍的高层浇钢筋混凝土结构形式分析土建施工各阶段的电气施工如何配合工作。
一、施工开始的准备工作
施工开始的准备工作包括施工图纸的绘制以及施工图纸的审核这两方面的内容。
在工程项目的规划设计阶段，电气设计人员应该向设计部门表达清楚自己的要求，尤其是要说明一些较为特别的功能。
比如电气设备和线路的固定件预埋，开关柜的基础型钢预埋等细节。
这些要求还应该在图纸上清楚标注，这样在进行施工时土建工作才能有根有据。
图纸绘制完成后施工前夕，电气安装人员要和相关的土建施工人员仔细对设计图纸开展审核工作，确保内容的准确、完整。
电气安装人员也要能读懂设计的图纸，不仅是电气方面的图纸，还有土建施工方面的图纸都要熟悉，清楚掌握好施工进度和施工方法。
在直接关系到电气安装的地方，例如地面柱、梁、屋面的做法以及之间的连接方式，尤其要仔细核实电气安装方法能否与之配合。
除此之外，还要准备充分所安装的电力设施的相关预埋件、管道等零配件。
二、基础施工阶段的注意事项
开始实施工基础工程时，电气安装人员要主动配合土建部门做好有关工作，比如协调好强弱专业之间的的进户电缆穿墙管的预留、预埋工作。
主要包括两个方面的工作：一是要掌握好工作时间，为
避免对土建工作造成不良影响，例如出现破坏防水层、墙体出现渗漏等情况，电气安装人员应该在做完墙体防水处理之前就完成与之相应的准备；二是要核对好预留的轴线、尺寸、位置、标高、用量和用材规格等细节工作，尽量和图纸上的要求相匹配。
各种穿墙管和预留预埋也最好不要返工，因为返工会给防水工作带来很多麻烦。
因此在施工过程中，电气安装工作人员要做好与土建人员之间的协调工作，让预留预埋工作不要有所遗漏。
在开始施工时，对于预埋件例如配电柜基础型钢、木砖吊卡、铁件、吊杆基础螺栓等，要与土建的工作的开展相互配合，提前做好准备工作，确保在土建施时及时埋入，不要发生错漏问题。
三、主体施工阶段的协调工作
主体施工开展过程中，要逐步做好电管的暗敷工作，严格依照混凝土的浇注进度和流水作的顺序来进行。
这个时期的工作是最为关键的，直接决定了土建工程建造的进展快慢和质量状况，对电安装工作后期的工序和质量也有着决定性的作用，因此每一个电气安装人员都要增强重视度。
在楼板配管的现场浇注时，要着重关注底层钢筋绑扎完后、未绑扎上层钢筋前的这个阶段，根据施工图纸做好土建施工的相关配合工作。
在协调土建施工的过程中，要清楚掌握施工图中的尺寸和位置，特别注意不要踩坏钢筋。
浇注混凝土时要有电气安装人员在场监督，防止施工时出现灯头盒移位或者损害配管等问题；当发现管路被受损时，要及时做出补救措施。
土建应该提供大于300mm的预留孔洞的准备工作来应对图纸上的预埋件要
求，同时电气安装人员也要预先检查好防止遗漏状况。
对于需要电气安装人员自己施工的预埋铁件和预留孔洞，电气施工人员则应提前做好准备工作，以配合土建施工工作的及时迅速开展。
而电气施工中，只有协调好土建施工的工作进度，各层的防雷引下线焊接才能准时完工。
四、装修阶段的善后细节
装修过程中，电气安装人员要依照不同阶段做好准备。
电安装人员应该在砌筑隔断墙前，和放线员和土建工长一同核对清楚隔墙线、水平线。
在抹灰前，电气安人员要理清预留洞孔有没有达到设计规范的要求；若符合要求就稳定好箱盒。
还要检查清楚全部暗配管路，扫通管路堵好管盒。
抹灰的时主动配合土建做好箱盒的收口和配电箱的贴门脸细节，具要来说就是不保留大敞口且光滑平整。
还要搞好玻璃幕墙铝框架的接地连接、均压线与金属门窗等防测雷工作。
在和土建人员安装外墙保温板隔板时，需要安装预埋盒与保温板内接管时则要用开口锯，确保开槽尺寸的准确。
喷浆或涂料刷完成后，及时让土建人员安装照具，安装时则要注意不要损害土建成品和弄脏碰坏墙面。
在电气器具安装完毕之后，土建修补墙面时也留心避免污染安装好的器具。
综上所述，加强电气安装与土建施工的相互配合对全体施工都十分重要。
电气施工人员要保持与土建施工人员的密切沟通合作，及时了解土建施工情况，提前做好预埋工作，将极大有利于提高工程质量、加快进度并降低造价确保整个工程顺利完成，建筑电气在安
装时也要做好检查避免漏埋错埋等问题影响整体工程进展。
参考文献：
[1]曹婷帅.增强建筑工程土建施工现场管理有效性的措施[j].中国高新技术企业.2012（19）.
[2]孙根法.设备安装与土建施工配合问题[j].中华民居（下旬刊）. 2013（04）.
[3]任增亮.浅谈电气设备安装与土建施工的相互配合[j].中华民居（下旬刊）.2012 （11）.
[4]陈绍坤.论建筑工程土建施工与电气安装的技术配合[j].现代装饰（理论）.2012 （07）.。
