智能电接点液位计使用说明书江苏通达仪表有限公司一、概述智能型电接点液位计以显示直观这一特有的优点被广泛应用于锅炉汽包、汽轮机、冷凝器、高低压加热器、除氧器、蒸发器、水箱、水塔等液面的测量、显示。
该机以智能化、小型化、通用化为特点，性能更加可靠。
并有越限报警输出功能，以确保被测容器的正常工作。
二、特点1．电接点测量采用低压小电流供电方式，有效地延长了电接点的使用寿命。
2．该机电路采用89S52单片机为主，具有体积小，重量轻，耗电省，性能可靠。
3．该机采用高亮度双色LED光柱显示模拟液位（有液位为绿色；无液位为红色），直观清晰；同时设有数字液位显示。
4．该机具有自动告警电路，采用声光报警以示液位超越正常位置。
5．该机配备上、下限各三组继电器触点，供用户外接使用；亦可作为开关量输出，以确保被测容器的安全运行。
6．该机还备有标准直流信号输入和输出接口。
可参与调节控制系统，控制被测容器的液位。
三、主要技术参数（一）显示仪表（二次仪表）1．产品型号：DS--8S-----（Q、G、Y）-----液位仪标尺型号汽包高加除氧器安装方式标尺型号：见附表；安装方式：Z----竖式安装；H----横式安装；2．液体阻值范围：0~500K仪表出厂时设定至0~150K左右。
3．模拟显示：双色LED光柱显示，配合标尺刻度显示即时液位值。
4．数字显示：对应模拟显示值显示数字值。
5．报警方式：上、下限超越正常液位，被设定的报警点的LED光柱点闪烁，蜂鸣器发声。
同时报警继电器触点输出动作。
6．输入方式：a。
电接点信号。
最多19点b．模拟信号。
4~20mA；0~10mA；1~5V。
7．模拟信号输出：4~20mA；0~10mA；1~5V。
8．报警输出触点容量：AC220V，3A。
9．电源电压：AC220V±10%50Hz±1Hz。
10．消耗功率：15VA。
11．仪表工作条件：环境温度–10℃~+40℃；相对湿度≤85%；无腐蚀性气体。
电接点压力表使用说明书
用途
本仪表适用于测量对铜和铜合金不起腐蚀作用的和中性无爆炸危险的非结晶液体、气体的压力。
本仪表经与相应的电气器件（如继电器及接触器等）配套使用，当压力达到设定值时，发出电信号或接通控制器。
使用与维护
1、电接点最大通过的电流不允许超过3A（安培），否则自负。
2、仪表应应垂直安装，搬运安装时应避免碰撞和振动。
3、仪表宜在周围环境温度为-40℃-+70℃相对湿度不大于85%，且振动或被测介质的急剧脉动对可靠接触和准确发信读数等无影响的场所下使用。
4、仪表的电气线路（可参照示意图）经设置和接妥后认真加以检查，并进行试动作。
5、仪表在调节给定值时，须借助一字槽螺钉旋具进行。
6、仪表在测量静负荷时，可用至测量上限的3/4，在测量交变负荷时可用至测量上限的2/3，对于瞬间内测量可用至测量上限值。
7、在测量粘度较大介质和剧变波动压力时应添加隔离装置和缓冲装置。
8、仪表应经常进行检定（至少三个月一次）如发现故障及时修理。
9、仪表在使用过程中应经常保持其干燥和洁净，妥善维护之。
10、仪表自出厂日起，一年内若在仪表正常保管使用条件下因发现制造质量不良、失效或员坏时，由本公司负责修理或调换。
吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。

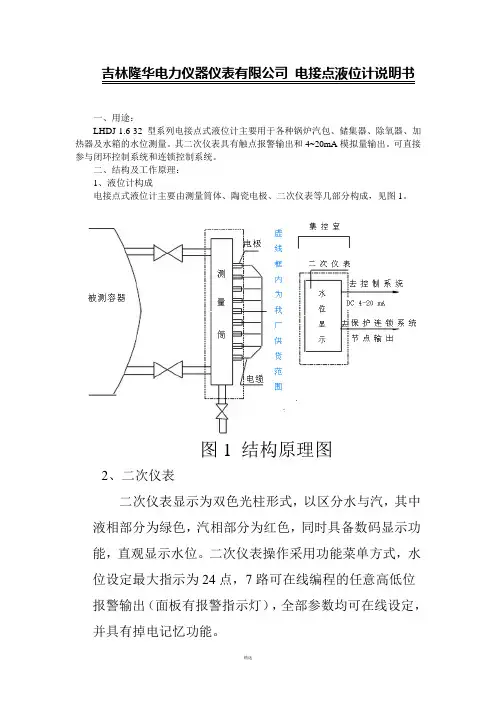

二、结构及工作原理：精品文档，超值下载1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布中心距 点数电极点分布 报警点 44015 0，±15，±30，±50，±75，±100，±150，±200 用户 自定 60017 0，±15，±30，±50，±75，±100，±150，±200，±250 67019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 80019 0，±15，±30，±50，±75，±100，±150，±200，±250，±300，±350 ≥1000 根据用户要求，可造19点，24点2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V ±5% 50HZ <1A2.3被测液体阻抗条件：0-100K Ω2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
全不锈钢坚固型磁助式电接点压力表说明书一、概述电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用，当压力达到设定值时，使接点闭、合电子回路，以达到自动控制和发信的目的。
二、技术参数执行标准 JB/T9273-1997测量范围 最小0.1Mpa 最小真空-0.1-0Mpa最大100 Mpa 最大压力真空-0.1-2.4 MPa指示精度 Φ63mm/2.5%Φ100/150/160mm,1.5%.FS (1.0%.FS可选)设定精度 4.0%.FS接点数量 1个或2个（100表面3个或4个接点可选）工作电压 380V.AC或220V.DC最大电流 1A最大功率 30VA温度影响 其设定点误差变化不大于20±5℃时，使用温度偏离0.6%/10℃防护等级 IP65仪表玻璃 普通玻璃 安全玻璃接点材质 银镍合金外壳材质 304.SS接液材质 316.SS机芯材质 304.SS电气接头 标准霍斯曼接头连接尺寸 M20×1.5或按要求提供电气接口 M20×1.5三、工作原理仪表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。
仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。
与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
四、规格型号安装形式不锈钢防腐型号不锈钢耐震型号规 格 径向直接安装YXCF-63A YXCF-100AYXCF-150A YXCF-160A YXCFN-63A YXCFN-100AYXCFN-150A YXCFN-160A －0.1－100Mpa轴向直接安装YXCF-100AZYXCF-150AZ YXCFN-100AZYXCFN-150AZ －0.1－100Mpa轴向嵌装YXCF-100AZTYXCF-150AZT YXCFN-100AZTYXCFN-150AZT－0.1－100Mpa量程规格如下：压力真空：-0.1-0/-0.1-0.06/-0.1-0.15/-0.1-0.3/-0.1-0.5-0.1-0.9/-0.1-1.5/-0.1-2.4压力：0-0.1/0-0.16/0-0.25/0-0.4/0-0.6/0-1/0-1.6/0-2.50-4.0/0-6.0/0-10/0-16/0-25/0-40/0-60/0-100五、接线图图一：电气安装图1－3常开（红）2－3常闭（绿）图二：电气接头接线图六、外形尺寸图图三：不带安装环尺寸表一：不带安装环尺寸对照表图四：带安装环尺寸表二：带安装环尺寸对照表七、使用与维护（1）仪表必须垂直安装；安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞。

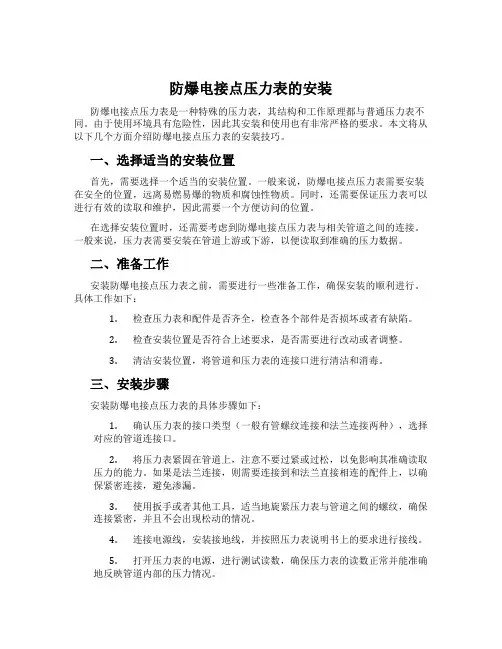

防爆电接点压力表的安装防爆电接点压力表是一种特殊的压力表，其结构和工作原理都与普通压力表不同。
由于使用环境具有危险性，因此其安装和使用也有非常严格的要求。
本文将从以下几个方面介绍防爆电接点压力表的安装技巧。
一、选择适当的安装位置首先，需要选择一个适当的安装位置。
一般来说，防爆电接点压力表需要安装在安全的位置，远离易燃易爆的物质和腐蚀性物质。
同时，还需要保证压力表可以进行有效的读取和维护，因此需要一个方便访问的位置。
在选择安装位置时，还需要考虑到防爆电接点压力表与相关管道之间的连接。
一般来说，压力表需要安装在管道上游或下游，以便读取到准确的压力数据。
二、准备工作安装防爆电接点压力表之前，需要进行一些准备工作，确保安装的顺利进行。
具体工作如下：1.检查压力表和配件是否齐全，检查各个部件是否损坏或者有缺陷。
2.检查安装位置是否符合上述要求，是否需要进行改动或者调整。
3.清洁安装位置，将管道和压力表的连接口进行清洁和消毒。
三、安装步骤安装防爆电接点压力表的具体步骤如下：1.确认压力表的接口类型（一般有管螺纹连接和法兰连接两种），选择对应的管道连接口。
2.将压力表紧固在管道上，注意不要过紧或过松，以免影响其准确读取压力的能力。
如果是法兰连接，则需要连接到和法兰直接相连的配件上，以确保紧密连接，避免渗漏。
3.使用扳手或者其他工具，适当地旋紧压力表与管道之间的螺纹，确保连接紧密，并且不会出现松动的情况。
4.连接电源线，安装接地线，并按照压力表说明书上的要求进行接线。
5.打开压力表的电源，进行测试读数，确保压力表的读数正常并能准确地反映管道内部的压力情况。
四、注意事项在安装防爆电接点压力表时，需要注意以下事项：1.安装前需要仔细阅读说明书，并按照要求进行安装，以避免因操作不当而造成的安全事故。
2.安装时需要保证管道内不含有其他物质，以免污染压力表或者影响其读数。
3.在安装过程中，需要做好安全防护工作，防止电击、爆炸等可能的危险。

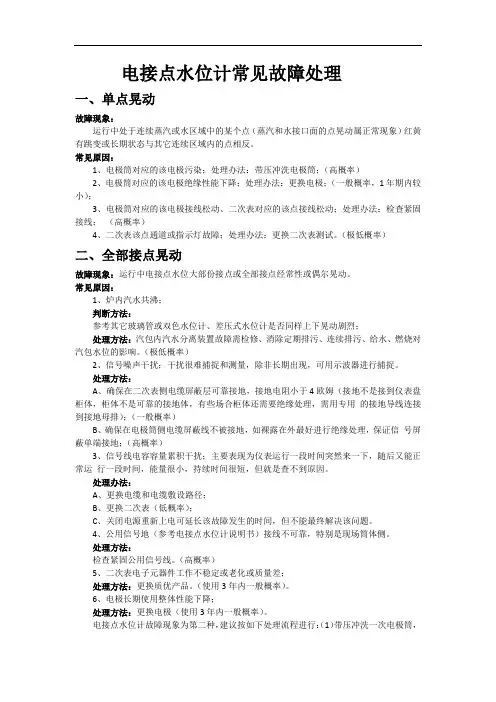

电接点水位计常见故障处理一、单点晃动故障现象：运行中处于连续蒸汽或水区域中的某个点（蒸汽和水接口面的点晃动属正常现象）红黄有跳变或长期状态与其它连续区域内的点相反。
常见原因：1、电极筒对应的该电极污染；处理办法：带压冲洗电极筒；（高概率）2、电极筒对应的该电极绝缘性能下降；处理办法：更换电极；（一般概率，1年期内较小）；3、电极筒对应的该电极接线松动、二次表对应的该点接线松动；处理办法：检查紧固接线；（高概率）4、二次表该点通道或指示灯故障；处理办法：更换二次表测试。
（极低概率）二、全部接点晃动故障现象：运行中电接点水位大部份接点或全部接点经常性或偶尔晃动。
常见原因：1、炉内汽水共沸；判断方法：参考其它玻璃管或双色水位计、差压式水位计是否同样上下晃动剧烈；处理方法：汽包内汽水分离装置故障需检修、消除定期排污、连续排污、给水、燃烧对汽包水位的影响。
（极低概率）2、信号噪声干扰；干扰很难捕捉和测量，除非长期出现，可用示波器进行捕捉。
处理方法：A、确保在二次表侧电缆屏蔽层可靠接地，接地电阻小于4欧姆（接地不是接到仪表盘柜体，柜体不是可靠的接地体，有些场合柜体还需要绝缘处理，需用专用的接地导线连接到接地母排）；（一般概率）B、确保在电极筒侧电缆屏蔽线不被接地，如裸露在外最好进行绝缘处理，保证信号屏蔽单端接地；（高概率）3、信号线电容容量累积干扰；主要表现为仪表运行一段时间突然来一下，随后又能正常运行一段时间，能量很小，持续时间很短，但就是查不到原因。
处理办法：A、更换电缆和电缆敷设路径；B、更换二次表（低概率）；C、关闭电源重新上电可延长该故障发生的时间，但不能最终解决该问题。
4、公用信号地（参考电接点水位计说明书）接线不可靠，特别是现场筒体侧。
处理方法：检查紧固公用信号线。
（高概率）5、二次表电子元器件工作不稳定或老化或质量差；处理方法：更换质优产品。
（使用3年内一般概率）。
6、电极长期使用整体性能下降；处理方法：更换电极（使用3年内一般概率）。
吉林隆华电力仪器仪表有限公司电接点液位计说明书一、用途：LHDJ-1.6-32 型系列电接点式液位计主要用于各种锅炉汽包、储集器、除氧器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出和4~20mA模拟量输出。
可直接参与闭环控制系统和连锁控制系统。
二、结构及工作原理：1、液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成，见图1。
图1 结构原理图2、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为红色，同时具备数码显示功能，直观显示水位。
二次仪表操作采用功能菜单方式，水位设定最大指示为24点，7路可在线编程的任意高低位报警输出（面板有报警指示灯），全部参数均可在线设定，并具有掉电记忆功能。
由于二次仪表是通用型设计，故可适应国内不大于24点水位、输出不多于7路开关量的各种电接点测量筒及各种地域的水阻值。
增强型二次仪表可提供4-20mA模拟信号输出，适用于就地控制或与DCS系统连接。
同时，二次仪表利用CMOS高输入阻抗的特点，信号输入回路仅有微电流通过电极，可以使被测液体对电极的化学腐蚀减少到最低限度，以延长电极的使用寿命。
3、测量筒结构：测量筒是液位计取得水位信号的重要设备，长度及测量点数按用户要求而定。
三、主要技术参数：1、测量筒1.1 公称压力：1.6~32MPa1.2 工作压力：1.0~21.5MPa1.3 工作温度：饱和温度1.4 接口方式：法兰连接或焊接1.5 连通管规格：¢38×51.6 排污管规格：¢28×41.7 筒体直径：1.6~10MPa（公称压力），¢89×1310~32MPa（公称压力）¢102×221.8 电极点数分布2、二次仪表2.1工作环境条件环境温度：-10℃—50℃相对湿度：<80% 无凝结2.2电源：AC220V±5% 50HZ <1A2.3被测液体阻抗条件：0-100KΩ2.4功耗：<20VA2.5盘装式2.6外形尺寸：160×80×145（mm)(高×宽×长）2.7表盘开口尺寸：152×76（mm)(高×宽)2.8报警输出：7路报警输出，无源常开触点(220V/100mA),可在线任意设定，自动记忆。
使用说明书OWNER’S MANUAL智能液位监控仪LIQUIDLEVEL DISPLAY CONTROL DEVICE烟台瑞丰仪表有限公司目录Ⅰ.总述 (3)概述 (3)命名方法 (3)特点 (3)技术参数 (3)工作原理 (3)Ⅱ.智能型液位监控仪 (5)仪表连接 (5)仪表操作和设置...................................................6-7-8 Ⅲ.专用校验仪 (9)概述 (9)仪表校验 (9)Ⅳ.测量筒 (10)Ⅴ.超纯陶瓷电极 (11)Ⅵ.定货时请提供的参数 (12)附表 (13)概述 命名方法 特点概述智能通用型电接点液位监控仪是由测量筒、超纯陶瓷电极、显示仪表构成的电接点式液位测量、显示和控制仪表。
它采用红绿双色发光管在显示中模拟汽（红）水（绿），明显指示液位在容器中的位置，并具有越限报警、输出等功能。
智能电接点液位监控仪具有结构简单、显示直观、运行可靠、维修量小、判断和排除故障方便等优点。
它采用全电信号传送，不仅延时小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。
电接点液位计最突出的优点是能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。
电接点液位监控仪适用于导电液体的液位测量和控制。
主要用于监视锅炉汽泡水位、高低压加热器、除氧器、蒸发器、凝结器、直流锅炉启动分离器和其他水箱的液位测量。
但不适用易燃易爆场合。
—一、标尺型号查附表，特殊规格可根据用户需要定制二、测量筒参数 三、安装方式01—工作压力≤6.4MPa Z —竖式安装02—工作压力≤16MPa H —横式安装03—工作压力≤20MPa04—工作压力≤22MPa特点仪表的显示部分采用模拟显示和数字显示两种方式同时进行，非常直观地即时显示水位的升降情况。
显示点数可根据用户需要在6～19点范围内任意设定。
每个标尺刻度值可通过面板操作任意设定，并可根据标尺刻度值方便地更换标尺，克服了老式仪表通用性差、不能互换、备用品规格品种要求多等缺点。
具有液位越限声光报警及多种报警方式选择功能，报警点的位置可在标尺刻度范围内任意设定。
具有水阻自动判断、跟踪功能，本仪表可对每一电极单独测试，且可显示每一点的水阻（汽阻）值，使您及时发现并判断电极工作是否正常，帮助您决定整套电极是否需要清洗或更换，及精确提供汽液临界面值的调整参数。
具有很强的容错性，由于采用了智能水位识别技术，在个别电极工作异常的情况下，仪表仍能显示正确的水位值，并立即将异常电极在面板标尺上以闪烁的形式显示，以提醒您进行维护和更换，克服了老式仪表电极只有损坏后才能被发现的缺陷。
抗干扰能力强，对输入环节采用了先进的数字滤波技术，并采用带回差的电极状态判断功能，大大提高了仪器的可靠性及抗干扰能力，输出环节采用延时报警，防止在瞬间强干扰情况下产生误报警。
电流输出采用了高精度线性输出方式（根据标尺范围的设定值确定），避免了老式仪表非线性输出与DCS 系统无法信号传输的蔽端。
自供电采用了低电压保护技术，克服了老式仪表自供式方式供电后电瓶损坏的现象。
SXY5S 智能通用型液位监控仪可以替代所有的电接点液位监控仪老产品，其所有接口与老式仪表保持兼容，可不作任何改动直接替换老式仪表。
技术参数工作原理技术参数液体水阻范围：0—500kΩ（自动跟踪）模拟显示：一组变色发光二极管（最多19点，特殊规格可达38点）以汽红水绿方式配合标尺刻度显示即时液位值。
数字显示：一位符合管三位数码管（或四位数码管）以数字方式显示即时液位值。
超纯陶瓷电极至二次仪表引线长度：≤200m隔离输出：0～10mA（RL＜1kΩ＝，4～20mA（RL＜500Ω）（线性）报警输出触点容量：AC220V，1A；可供四组（上下限各二位）常开常闭触点，特殊要求，可供六组且可进行五组、四组不同组合（三上三下、三上二下、二上三下、三上一下、一上三下）常开触点。
机内直流电池供电时间≥1小时工作电源：AC220V±10%，50Hz±1Hz仪器工作条件：环境温度：-10℃～+45℃；相对湿度：≤85%仪表开孔尺寸：152+1×76+1或152+1×152+1mm仪表外型尺寸：竖式：80×160×150mm（宽×高×长）方型：160×160×150mm（宽×高×长）横式：160×80×300mm（宽×高×长）壁挂式：173×225×80mm（宽×高×厚）工作原理本系列液位监控仪系统由测量筒、电接点和二次仪表组成，其系统工作原理框图如图所示：由于水和汽的导电性能差异极大，测量筒的作用就是将水位变化通过电接点电阻的变化取得信用。
在液态时由于介质电阻率小，当电接点间加上一电压时，流过的电流大；反之，未浸入液面下的电接点流过电流小。
这两种状态下流过的电流相关很大，可以作为一种信号锁送到二次仪表，经放大处理后，显示及控制输出，从而实现了远距离监控。
仪表连接仪表连接示意图仪表连接示意图仪表连接仪表操作和设置仪表操作和设置1、电源接通/切断将电源接通本仪表只有在确认所在连线、接口连接正确后，才能开启电源。
将电源切断当需要拆卸连接线或移动本仪表的任何一个部件时，必须切断电源。
2、面板操作接通电源，仪表自检，数量管和双色发光二极管依次显示，蜂鸣器响，约5秒钟后进入工作状态。
</消音键报警音响操作，在正常工作状态下，仪表处于上/下限报警状态时，按一下“消音”键，即可消除报警声，再按一下“消音”键即恢复报警声。
仪表消除音响后，如进入新的报警点（如上限进入上上限），则又会产生报警音响；或仪表从报警状态回到正常状态后再进入报警状态，也会恢复报警声。
∨/排污键操作在正常工作状态下，连续按“排污”键两次，仪表进入排污状态，仪表显示为全部红灯，并释放所有报警继电器。
在排污状态下，连续按“排污”键两次，则返回测量状态。
（在“排污”状态时，排污灯闪亮，排污结束后，应立即回复到测量状态，否则仪表不能正常显示液位）。
∧/测试键操作提示：只有在运行后进入正常工作时，才能正确测试电极的水阻或汽阻值。
在正常工作状态下，连续按“测试”键两次，进入测试电极状态，标尺与电极对应的灯亮，数码管显示该点电极的水阻（或汽阻）的阻值，单位为kΩ，精度为±1kΩ，用∧/测试键切换测量点，依次显示各点的水阻（或汽阻）阻值，按工作键即返回到测量状态。
仪表操作和设置1、怎样进入系统设置菜单先打开仪表电源，当仪表正常工作状态时，按“设置”键，数码显示器上显示“零”，””三键修改数字为808再按设置键进入菜单，数码显示器将在：“F0”、“F1”…“F6”、“F---”之间循环显示，其含义如下：“F0” -- 设置最大水阻“F1” -- 告警声音设置（0代表常闭，1代表常开）“F2” -- 自动量程“F3” -- 调试4-20mA电流输出“F4” -- 设置显示点数量（2-19个显示点任意选择）“F5” -- 告警点设置“F6” -- 刻度设置“F---” -- 退出系统菜单设置（按“设置”键一次，即退出系统菜单设置）2、怎样退出系统设置菜单？”键使数码显示“F---”，再按“设置”键，则退出系统设置菜单，进入正常工作状态，或按工作键，直节进入工作状态。
怎样设置最大水阻？在“系统设置菜单”（见怎样进入系统设置菜单？）中选择“F0”，则在数码显示器上显示当前“最大水阻”设定值，如果您不想改变它，则再按一次“设置”键，又可回到“系统设置菜单””””三键修改这个数字，设置好后再按“设置”键完成最大水阻的设置。
最大水阻出厂时的初始设置是200K，您可以在1K-500K之间调整。
在做这项调整前建议您用“电极测试”功能测一下实际的水阻和汽阻，以确定一个比较合理的值。
一般我们出厂时的初始设置最大水阻200K，可以适应绝大多现场环境。
3、怎样设置告警音？进入“系统设置菜单”中选择“F1”，数码显示器上会显示当前告警音设置，如果需要告警音选择数字“0”不需要告警音选择数字“1”选择好后按设置键再回到系统设置菜单。
仪表操作和设置4、怎样量程自动设置？进入“系统设置菜单”选择“F2”””三键修改一改字再按设置键。
这数字为1对应19A，2对应19B 依次类推。
5、怎样调试4-20mA电流输出？仪表的电流输出端（RS232-25芯的14脚与16脚）请接电流表，然后进入“系统设置菜单”。
选择“F3””表显示为20mA调节好后按设置键，便可直接返回系统设置菜单。
6、怎样设置点数？进入“系统设置菜单”选择“F4”，按一次“设置”键，数码显示器一个数字，这个数字就是当前仪表显示点数（即刻度）“的数量，用“”键调节所需要的显示点的数量（2-19个点）再按一“设置”键便于工作可直接返回系统设置菜单。
7、怎样设置警告点？进入“系统设置菜单”选择“F5”，按一次“设置”键，数码显示上上限报警值，同时”三键修改要报警的值，修改好了再按设置键，依次可修改上限，下限，下下限。
修改好了以后再按设置键便可直接回系统设置菜单。
8、怎样设置标尺刻度？进入“系统设置菜单”选择“F6”，再按一次设置键数码管显示一个数值，同时水位一”“”“点水位的修改以后依次类推直至修改完所有的点。
概述仪表校验SCF—Ⅲ型专用校验仪是专为液位监控仪特定设计制作的配套校验仪，内部采用模糊控制电路来模拟液体与汽体的状态，对本厂生产的液位监控仪进行显示、逻辑控制与报警电路、排污、消音、检测按钮等功能检查。
校验正常后仪表可投入安装使用。
仪表校验显示单元性能检查校验仪上各路信号开关K1～K19置于“高阻”位置时，面板显示屏上的变色发光二极管应显示红色。
当K1～K19逐一置于“低阻”位置时，对应的变色发光二极管应显示绿色。
此外，数字显示应与标尺刻度指示相吻合。
逻辑控制与报警电路性能检查逐一接通或断开K1～K19时，对应的报警点位置应有声光报警，同时，对应的继电器动作，校验仪上的继电器触点位置指示灯亮红灯，灭绿灯。
快速检测功能检查按下面板上的快速检测按钮，面板上变色发光二极管应全部显示绿色。
上限报警继电器触点被切断，松开按钮时，仪表恢复正常。
排污按钮功能检查将K1～K19全置于“高阻”，按下排污按钮，此时排污指示灯亮（橙色）。
同时，下限消音功能检查仪表在上限或下限报警范围时，按下消音按钮，闪光报警仍保持，报警断电器触点位置不变。
测量筒外形结构规格超纯陶瓷电极外形技术指标耐 压≤21.56MPa 绝缘性能＞500M Ω 型号规格表定货时请提供的参数1、型号2、测点分布[每个点的刻度或查附表对应的型号（指附表范围之外的）]3、报警保护输出位置（常用的标尺型号可查附表）4、安装方式、开孔尺寸及仪表外型（直式或横式）5、测量筒工作压力6、汽液连接管中心距尺寸7、是否配法兰8、超纯陶瓷电极型号9、成套供应或单机供应10、有无其也特殊要求标尺型号注：1、若用户需特殊标尺，请在定货时注明。
