渠首工程中进水闸底板高程的确定

闸底板高程的确定
底板高程与水闸承担的任务、泄流或引水流量、上下游水位及河床地质条件等因素有关。

闸底板应置于较为坚实的土层上，并应尽量利用天然地基。

在地基强度能够满足要求的条件下，底板高程定得高些，闸室宽度大，两岸连接建筑相对较低。

对于小型水闸，由于两岸连接建筑在整个工程中所占比重较大，因而总的工程造价可能是经济的。

在大中型水闸中，由于闸室工程量所占比重较大，因而适当降低底板高程，常常是有利的。

当然，底板高程也不能定得太低，否则，由于单宽流量加大，将会增加下游消能防冲的工程量,闸门增高, 启闭设备的容量也随之增大，另外，基坑开挖也较困难。

选择底板高程以前，首先要确定合适的最大过闸单宽流量。

它取决于闸下游河渠的允许最大单宽流量。

允许最大过闸单宽流量可按下游河床允许最大单宽流量的1.2-1.5倍确定。

根据工程实践经验，一般在细粉质及淤泥河床上，单宽流量取5－10m3/(s.m)；在砂壤土地基上取10－15 m3/(s.m)；在壤土地基上取15－20 m3/(s.m)；在粘土地基上取20－25 m3/(s.m)。

下游水深较深，上下游水位差较小和闸后出流扩散条件较好时，宜选用较大值。

一般情况下，拦河闸和冲沙闸的底板顶面可与河床齐平；进水闸的底板顶面在满足引用设计流量的条件下，应尽可能高一些，以防止推移质泥沙进入渠道；分洪闸的底板顶面也应较河床稍高；排水闸则应尽量定得低些，以保证将渍水迅速降至计划高程，但要避免排水出口被泥沙淤塞；挡潮闸兼有排水闸作用时，其底板顶面也应尽量定低一些。

标签：闸底板高程的确定单宽流量的确定
-1-
版权所有，仿冒及翻印必究。

水利水电工程建筑物授课教案章节名称第四章水闸教学日期第二学期授课教师姓名职称授课时数 22本章的教学目的与要求掌握水闸的类型、工作特点、组成及各组成部分的作用；掌握水闸孔口设计的影响因素分析和计算方法；掌握消能防冲设计中水闸下游不利水流流态及相应的防止措施；掌握防渗排水设计中水闸地下轮廓线长度拟定、布置、渗流计算方法和防渗排水措施；水闸的布置与构造；在闸室稳定应力分析中，重点从荷载计算、稳定应力分析方法等方面比较与重力坝的异同。

了解水闸布置与构造、闸室结构计算内容及方法等方面的内容。

授课主要内容及学时分配掌握水闸的类型、工作特点、组成及各组成部分的作用（2学时）；掌握水闸孔口设计的影响因素分析和计算方法（4学时）；掌握消能防冲设计中水闸下游不利水流流态及相应的防止措施（4学时）；掌握防渗排水设计中水闸地下轮廓线长度拟定、布置、渗流计算方法和防渗排水措施（6学时）；水闸的布置与构造（2学时）；在闸室稳定应力分析中，重点从荷载计算、稳定应力分析方法等方面比较与重力坝的异同（2学时）。

了解水闸布置与构造、闸室结构计算内容及方法等方面的内容（2学时）。

重点和难点水闸的类型、工作特点、组成及各组成部分的作用，水闸孔口设计的水闸孔口设计，如何不知谁炸的消能防冲设计，水闸的渗流计算，水闸的整体布置。

思考题和作业1．水闸按其承担的任务和结构形式分为哪些类型？水闸的工作特点如何？2．水闸的组成部分及各组成部分的作用是什么？3．水闸孔口设计的影响因素有哪些？如何确定？4．水闸下游不利水流流态及相应的防止措施是什么？5．何谓水闸地下轮廓线？其长度如何拟定？布置方式有哪些？6．试述用“改进阻力系数法”计算闸底板下渗压力和渗透坡降的方法步骤。

7．试述水闸荷载计算和稳定应力分析方法与重力坝有何异同？8．试述闸门、启闭机的分类与选型方法如何?9．水闸两岸连接建筑物的型式有哪些? 如何选用？10．闸室结构计算的内容有哪些? 试述有限深的“弹性地基梁法”的计算步骤？第四章水闸§4～1 水闸的类型和工作特点一、类型（一）概念：水闸是一种利用闸门的启闭来调节水位，控制流量的低水头水工建筑物。

浅谈渠首水闸施工技术的质量控制随着时代和社会发展，水利工程领域相关理论和技术研究日新月异，渠首水闸施工是水利水电工程较为主要的组成部分，其在灌溉、防洪以及供水与排水中发挥着极其重要的作用，只有控制好水闸施工中的每一个环节，才能够更好地保证水利工程的施工质量，从而更好地发挥出水利工程的重要作用。

标签：水利水电工程；水闸工程；施工技术一、水利工程中水闸的概述水闸由上游连接段、闸室、下游连接段三部分组成，闸室是水闸的主体，起到挡水和调节水流的作用，它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。

闸门的作用很大，控制着过闸的流量，防止洪水的摧残。

底板是闸室最基础的部分，底板能够传递闸室的重量，还能预防渗漏和起到冲刷的作用。

而上游的连接段，是有很多部分组成的，如在水利工程的两岸的保护墙和护坡，在河床上的防冲槽、护底和铺盖，这些部分起着重要的作用，可以把水流引入闸室，可以保护两岸与河岸，还能与闸室相辅相成，使渗透过的水流能够沿着岸边前行，也能够防渗透。

对于连接的下游段，包含了消能的水池，防冲槽，还有护坡等，这些构造可以使水流的冲击力减少，使工程水流减慢，保护两侧的河床不受损坏。

二、水利工程中水闸主要的施工技术控制要点1 水闸施工土方开挖我们为了开展水闸工程的施工，需要进行开挖工程的施工。

土方开挖方式包括自上而下开挖、上下结合开挖、先河槽后岸坡开挖和分期分段开挖等。

开挖的时候，我们需要按照图纸将需要开挖的尺寸，角度等等数据进行规范，并且作为测量人员，我们还应该加大对影响因素的分析，准确测量出工程的实际数据。

我们可以根据工程的实际状况编制专门的施工规划，按照施工规划进行施工，采用科学的管理方法进行管理。

2 水闸金属结构闸门金属结构因为长时间的处于恶劣的环境当中，非常容易发生锈蚀现象，锈蚀之后的闸门金属结构不但外环不美观，还会在很大程度上影响着闸门金属的安全以及使用寿命。

因而金属施工对提高整体工程施工质量意义重大。

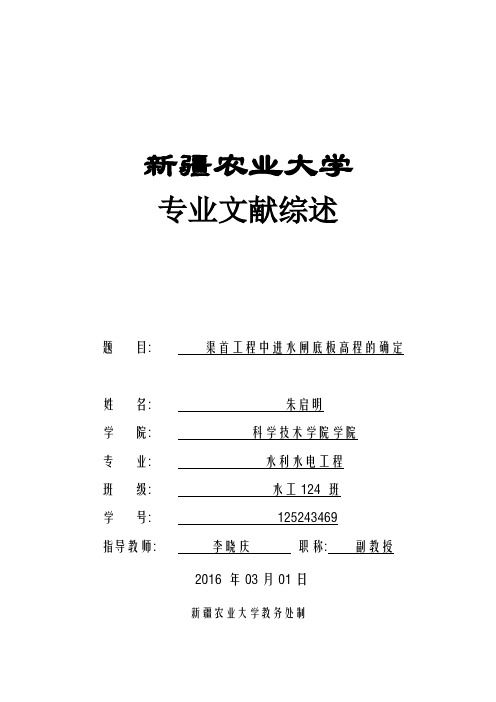

新疆农业大学专业文献综述题目: 渠首工程中进水闸底板高程的确定姓名: 朱启明学院: 科学技术学院学院专业: 水利水电工程班级: 水工124 班学号: 125243469指导教师: 李晓庆职称: 副教授2016 年03月01日新疆农业大学教务处制渠首工程中进水闸底板高程的确定作者：朱启明摘要：渠首是水利枢纽中的主要建筑物之一，它承担着各种用水要求和防止泥沙入渠的重要作用。
