ITC资料TB-6800S高集成智能模块式公共广播系统

广州市保伦电子有限公司一、品牌选择针对学校广播项目，我们选择的是国际著名的民族品牌ITC, 该品牌产品具有卓越的性能和极高的性价比，为全球众多工程项目所采用。

☆ITC的目标愿景：塑造世界一流品牌☆ITC的企业使命：为客户提供高品质的公共广播系统解决方案领先行业造福人类☆ITC企业的经营理念：服务顾客注重业绩渴望创新坚持共赢【品牌】ITC广播成立于1992年，中国智能公共广播系统的开创者和奠基人，是目前国内规模最大、市场占有率领先的公共广播专业制造商，更是全数字化IP网络双向节点公共广播(双向对讲广播)全球首创厂家，成为2008北京奥运会、2010上海世博会、2010广州亚运会场馆、平安城市诸多重点项目的公共广播系统供应商；行业媒体连续多年评为“优质产品”、“知名品牌”、“最具竞争力品牌”“公共广播行业十大品牌”等荣誉称号。

集团公司共有6大板块组成：4个生产工厂+营销物流中心+研发中心；共有1500多名生产员工；多年来公司一直致力于个性化、系统化、智能化、数字化广播系统的研发、生产；截止到2009年底，共拥有12项产品核心技术及结构专利；为了适应全球化战略的需要，我们已先后在全球15个国家和地区注册了“ITC”商标，并在国外牵手了56家优质战略合作伙伴！【人才】ITC公司拥有一支1500多人的研发、生产、销售专业人才队伍，45%的员工具有大学学历或初级、中级以上技术职称，中高层管理人员均具备大学本科、MBA（工商管理硕士）等高学历以及丰富的公共广播行业经验。

优秀的专业人才梯队，为企业发展和品牌构建奠定了坚实的基础。

【产品】拥有全球少有的大规模、多系统的公共广播生产基地，形成多达数十大系列、1000多个品种的产品体系；【服务】ITC拥有国内少有的大规模、多系统公共广播产品生产基地和销售服务机构。

其中，在广州设置有多个大型生产基地，同时在广州、北京、上海、杭州、南京、西安、沈阳、成都等地设立了8家销售分公司和技术援助中心，并在全国48个省市自治区均设立有技术服务机构。

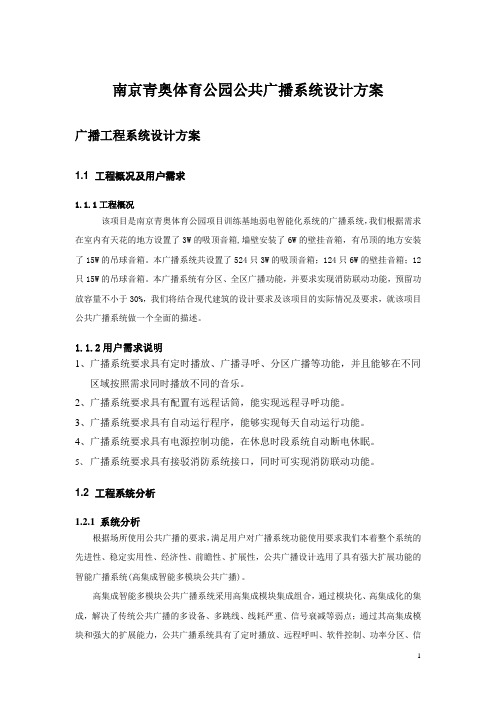

南京青奥体育公园公共广播系统设计方案广播工程系统设计方案1.1 工程概况及用户需求1.1.1工程概况该项目是南京青奥体育公园项目训练基地弱电智能化系统的广播系统，我们根据需求在室内有天花的地方设置了3W的吸顶音箱,墙壁安装了6W的壁挂音箱，有吊顶的地方安装了15W的吊球音箱。

本广播系统共设置了524只3W的吸顶音箱；124只6W的壁挂音箱；12只15W的吊球音箱。

本广播系统有分区、全区广播功能，并要求实现消防联动功能，预留功放容量不小于30%，我们将结合现代建筑的设计要求及该项目的实际情况及要求，就该项目公共广播系统做一个全面的描述。

1.1.2用户需求说明1、广播系统要求具有定时播放、广播寻呼、分区广播等功能，并且能够在不同区域按照需求同时播放不同的音乐。

2、广播系统要求具有配置有远程话筒，能实现远程寻呼功能。

3、广播系统要求具有自动运行程序，能够实现每天自动运行功能。

4、广播系统要求具有电源控制功能，在休息时段系统自动断电休眠。

5、广播系统要求具有接驳消防系统接口，同时可实现消防联动功能。

1.2 工程系统分析1.2.1 系统分析根据场所使用公共广播的要求，满足用户对广播系统功能使用要求我们本着整个系统的先进性、稳定实用性、经济性、前瞻性、扩展性，公共广播设计选用了具有强大扩展功能的智能广播系统(高集成智能多模块公共广播)。

高集成智能多模块公共广播系统采用高集成模块集成组合，通过模块化、高集成化的集成，解决了传统公共广播的多设备、多跳线、线耗严重、信号衰减等弱点；通过其高集成模块和强大的扩展能力，公共广播系统具有了定时播放、远程呼叫、软件控制、功率分区、信号分区、电源管理、音源设备控制、消防联动等使用功能，还有具有软件实时查看系统工作状态、消防紧急一键寻呼、多音源、多分区等先进使用功能；1.2.2 扬声器点位分析整个系统扬声器分布情况详见“扬声器点位分布及分区情况表”作为广播系统的主体之一，扬声器在广播系统中占了很大的部分，对扬声器的选择就显得十分重要。

公共广播基础知识一、提纲：1、公共广播的概念及应用；2、ITC产品的特点；3、简单的方案配置；二、详解：1、公共广播的概念及应用由使用单位自行管理的，在本单位范围内为公众服务的声音广播。

用于进行业务广播、背景广播和紧急广播等。

公共广播三个主要功能如下：背景广播：公共广播系统向其服务区播送的、旨在渲染环境气氛的广播，包括背景音乐和各种场合的背景音响（包括环境模拟声）等。

业务广播：公共广播系统向其服务区播送的、需要被全部或部分听众认知的日常广播，包括发布通知、新闻、信息、语声文件、寻呼、报时等。

紧急广播：为应对突发公共事件而发布的广播。

1.1、广播系统的特点背景音乐主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种能创造轻松愉快环境气氛的音乐。

因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与室内环境相适应的气氛，它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。

乐曲应是抒情风格的或是轻松的，强烈激性的乐曲是不适宜。

背景音乐不是立体声，而是单声道音乐，这是因为立体声要求能分辨出声源方位，并且有纵深感，而背景音乐则是不专心听就意识不到声音从何处来，并不希望为人感觉出声源的位置，以至要求把声源隐蔽起来，而音量要较轻，以不影响两人对面讲话为原则。

1.2、广播音响系统的组成不管哪一种广播音响系统，它基本可分四个部分：节目源设备、信号的放大和处理设备、传输线路和扬声器系统。

节目源设备：节目源通常为无线电广播，激光唱机和录音卡座等设备提供，此外还有传声器、电子乐器等。

信号放大和处理设备：包括调音台、前置放大器、功率放大器和各种控制器及音响加工设备等。

这部分设备的首要任务是信号放大，其次是信号的选择。

调音台和前置放大器作用和地位相似（当然调音台的功能和性能指标更高），它们的基本功能是完成信号的选择和前置放大，此外还担负音量和音响效果进行各种调整和控制。

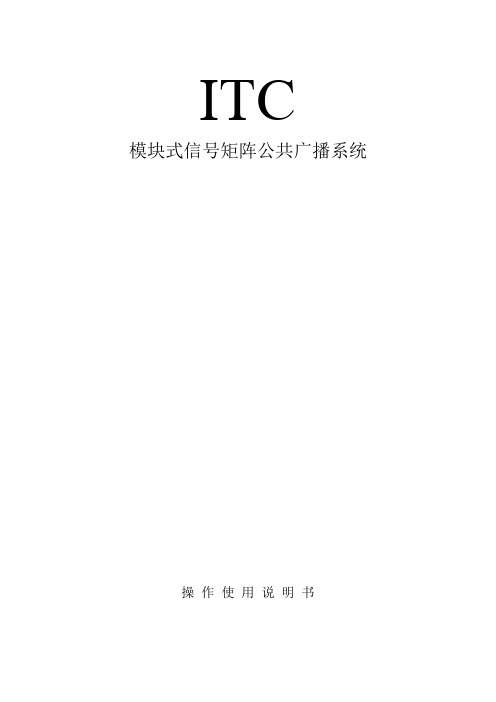

ITC 模块式信号矩阵公共广播系统操作使用说明书◆1。

术语PC机————台式电脑或笔记本电脑。

TB6807 ——音频矩阵控制卡：将多路音频模拟信号矩阵8路输出，控制每路输出的音量，自动响应报警信号输出和报警区域控制。

TB6810 ——主控制卡：协调、控制系统内各功能卡的工作，显示系统状态，运行编辑的程序。

TB6812 ——远程呼叫站，通过与外控设备、电源控制卡（TB6816）通讯联系，可远程操作主机（除“系统控制”外）的所有功能，并可对任意分区进行呼叫控制。

TB6816 ——外控设备、电源控制卡；连控不能集成到控制卡的设备，8路短路控制信号可控制多台电源设备供电。

TB6823 ——报警采集控制卡：提供30路报警短路信号输入采集，并整理编码，提供给系统使用。

TB6827 ——CD播放器；通过与外控设备、电源控制卡（TB6816）通讯联系，接受主机的控制指令，执行CD播放的各项功能，为主机提供编程控制的音源，并可预设至8路音乐信号的任意一路。

TB6828 ——收音控制卡：接收FM、AM电台信号，为主机提供可控的音源，并可预设至8路音乐信号的任意一路。

TB6829 ——MP3播放控制卡：播放MP3格式的音乐信号，支持USB/SD卡作为存储介质，为主机提供可控的音源，并可预设至8路音乐信号的任意一路。

TB6830 ——报警语音播放控制卡：接受报警采集卡(TB6823)的数据，自动播放预先存储的MP3格式报警语音信号，支持多区报警语音信号轮流播放。

◆2。

系统流程图◆3。

软件安装软件安装说明：软件不需要安装，将exe文件拷贝到自己定义的目录下直接运行即可。

软件运行前，如果C:\WINNT\SYSTEM32不存在附带的三个控件文件，则需要将附带的三个控件文件拷贝到C:\WINNT\SYSTEM32目录下。

按以下方法注册MSSTDFMT.DLL文件点击电脑显示器左下角的，打开“运行”图框。

在打开栏中输入“regsvr32 msstdfmt.dll ”，确定即可将注册控件运行成功。

ITC高集成插卡式信号分区公共广播系统操作使用说明书◆1。

术语PC机————台式电脑或笔记本电脑。

TB6807 ——音频矩阵控制卡：将多路音频模拟信号矩阵8路输出，控制每路输出的音量，自动响应报警信号输出和报警区域控制。

TB6810 ——主控制卡：协调、控制系统内各功能卡的工作，显示系统状态，运行编辑的程序。

TB6812 ——远程呼叫站，通过与外控设备、电源控制卡（TB6816）通讯联系，可远程操作主机（除“系统控制”外）的所有功能，并可对任意分区进行呼叫控制。

TB6816 ——外控设备、电源控制卡；连控不能集成到控制卡的设备，8路短路控制信号可控制多台电源设备供电。

TB6823 ——报警采集控制卡：提供30路报警短路信号输入采集，并整理编码，提供给系统使用。

TB6827 ——CD播放器；通过与外控设备、电源控制卡（TB6816）通讯联系，接受主机的控制指令，执行CD播放的各项功能，为主机提供编程控制的音源，并可预设至8路音乐信号的任意一路。

TB6828 ——收音控制卡：接收FM、AM电台信号，为主机提供可控的音源，并可预设至8路音乐信号的任意一路。

TB6829 ——MP3播放控制卡：播放MP3格式的音乐信号，支持USB/SD卡作为存储介质，为主机提供可控的音源，并可预设至8路音乐信号的任意一路。

TB6830 ——报警语音播放控制卡：接受报警采集卡(TB6823)的数据，自动播放预先存储的MP3格式报警语音信号，支持多区报警语音信号轮流播放。

◆2。

系统流程图◆3。

软件安装软件安装说明：软件不需要安装，将exe文件拷贝到自己定义的目录下直接运行即可。

软件运行前，如果C:\WINNT\SYSTEM32不存在附带的三个控件文件，则需要将附带的三个控件文件拷贝到C:\WINNT\SYSTEM32目录下。

按以下方法注册MSSTDFMT.DLL文件点击电脑显示器左下角的，打开“运行”图框。

在打开栏中输入“regsvr32 msstdfmt.dll ”，确定即可将注册控件运行成功。

ITC公共广播系统1. 简介ITC公共广播系统是一种基于网络技术的多媒体广播系统，广泛应用于学校、医院、企业等公共场所，旨在通过音频传播方式向大范围的听众传递信息和提供服务。

本文档将介绍ITC 公共广播系统的基本原理、主要特点和使用方法。

2. 基本原理ITC公共广播系统基于网络传输技术实现，主要原理如下：1.音频采集和编码：通过麦克风采集音频信号，经过编码处理将其转换为数字信号。

2.网络传输：将编码后的音频信号通过网络传输到各个广播终端设备。

3.音频解码和放大：广播终端设备接收到网络传输的音频信号后，进行解码和放大处理，将数字信号转换为模拟信号，并通过扬声器播放出来。

4.中央控制管理：ITC公共广播系统通常配备有中央控制管理软件，通过该软件可以实现对广播终端设备的管理和控制。

3. 主要特点ITC公共广播系统具有以下主要特点：1.灵活性：ITC公共广播系统采用网络传输技术，可以实现远程控制和管理，灵活性高，可根据实际需求进行定制。

2.覆盖范围广：通过网络传输，ITC公共广播系统可以覆盖广泛的区域，确保信息传递和服务提供的广泛性和及时性。

3.多媒体支持：ITC公共广播系统不仅支持音频广播，还可以通过配备视频设备实现视频广播，满足各类场所多媒体需求。

4.高音质：ITC公共广播系统采用数字化处理，可以保证音频的高保真播放效果，提供清晰、稳定的音频传输。

5.易于操作：ITC公共广播系统配备有友好的用户界面和操作界面，使用简便，方便各类用户快速上手。

4. 使用方法ITC公共广播系统的使用方法主要包括以下几个步骤：1.系统安装：根据实际需求和场所规模，选择适当的ITC公共广播系统，并进行系统安装和调试。

2.音频资源准备：准备需要播放的音频资源，如广告、音乐、公告等，并进行分类和整理。

3.网络配置：配置广播系统所需的网络环境，确保广播信号的稳定传输。

4.中央控制管理：通过中央控制管理软件，设置广播终端设备的参数和播放计划。

数码编程分区控制器T-6232A■轻触式快捷流向性按键操作编程，液晶屏显示中文或英文图形与文字结合操作菜单。

采用CF卡存储MP3音乐，可以无限扩展存储容量，下载MP3方便、快捷。

■主机自带5进10出功率分区,实现自动或手动分区广播,打破传统的操作模式.随意打开分区通道。

■24小时精确到秒全天候按星期制运行程序，定时播放可达99曲。

■内置监听功能，并可调监听音量。

■设有4路可编程定时控制电源及2路辅助电源插座，手动操作/自动运行。

■消防信号触发，主机所接电源自动上电，全部分区自动打开,触发警报器发声或电源时序器打开电源。

报警复位,转入正常广播。

■设网络总线分区控制器,可控制16台单向分区器,160区广播信号通断切换。

全新编程模式,4个主程序,1个特殊备用程序,一键调用当天与明天程序运行。

■、一键操作临时MP3播放，使用方便。

■、停电自动保护，所有编辑程序内容不丢失，来电自动恢复运行。

参数前置放大器T-6201●有●Array■12个输入通道：包括5路话筒；3路线路口；4个紧急接口■第5个话筒具有最高优先、强行切入优先功能■每个输入通道均可独立调校音量，统一输出.■4个紧急输入具有二级优先，强行切入优先功能■MIC 1、2、3、4、5通道附设有线路辅助输入接口功能■多路音频及话筒输入混合输出,具有混音效果的作用。

■具有三级优先权,MIC5＞EMIC＞MIC＞AUX纯后级广播扩音机T-6350/T-6500T-6650●输出电压100V、70V、4—16欧姆●可做信号级连以扩容CD 播放器 T-6221●自动播放控制，全数码伺服●系统+ESS解码方案，超强纠错功能数字调谐器 T-6222●调频、调幅两波段，分别有可存储电台达100个●有自动调谐、记忆功能●遥控器控制操作简单草地音箱系列T-300 T-300A T-300B T-300CT-300D T-300E T-300FT-300G T-300H T-300I T-300JT-300K T-300L T-300M T-300NT-300P T-300Q T-300R T-300ST-300T T-300U T-300V T-300WT-300X T-300Y T-300AA T-300BAT-300CA T-300DA T-700 T-700CT-700A T-700B T-2100 T-2300T-500 T-500A T-500B T-500C T-500DT-900 T-1100 T-1300T-1500 T-1700 T-1900 T-100/ T-100D主话筒系列 T-521。

I n t e l l i g e n t P A S y s t e m D i a g r a m设计方案用户单位：增城区郑中钧中学设计单位：广州鸿道信息技术有限公司目录第一部份校园广播系统一、项目概述项目概况增城市郑中钧中学位于增城市区教育路，创办于1988年，临增江河畔，居松子山上，毗邻市体育广场，环境幽雅，风景秀丽。

学校教学场室齐全，设备先进，教学电脑室3个，多媒体教学室3个，电子阅览室1个，课室全部教安装了先进的多媒体教学设备。

现有教职工130多人，其中高级教师36人，一级教师50多人，市学科骨干教师和学科带头人一批；教学班30个，学生1600多人。

这次主要设计高一级、高二级、高三级、实验楼和功能室的教室，还要覆盖室外区域；二、方案设计设计原则及依据从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。

根据规范要求，紧急广播的控制具有最高优先权，并采用智能的联动和自动火灾报警广播方案。

设有音量调节器的扬声器，平时在接收日常广播时可以调节音量或关闭，紧急广播时扬声器不受音量调节器控制，都将处于紧急广播状态。

设计原则：1.实用性：系统设备立足于用户对整个系统的具体需求，最大限度地发挥投资的效益；2.先进性：系统的结构和功能应具有先进性和成熟性，避免了因技术陈旧造成整个系统性能不高而过早被淘汰；3.可靠性：保证系统运行的稳定性和安全性。

保证重要信息不致破坏和丢失；4.开放性：系统应具有良好的开放性，并提供标准接口，可以根据用户需求对系统进行扩展和升级；5.兼容性：系统设备的选择要以先进性和成熟性为基础，同时考虑兼容性，避免因兼容性造成系统难以升级和扩展；6.标准化：进行设备选择时，应符合国际、国内标准设计，避免因新技术不支持而造成设备淘汰。

设计依据：本系统规划设计必须按照国际、国家和本地区的有关标准和规范进行。

本设计将依据和参照以下的设计规范和要求进行：1.《公共广播系统工程技术规范》GB50526-20102.《火灾自动报警系统设计规范》（GB50116—2013）3.《智能建筑设计标准》（GB/T50314—2006）4.《城市住宅建筑综合布线系统工程设计规范》（CECS119—2000）5.《民用建筑电气设计规范》（JGJ16—2008）6.《高层民用建筑设计防火规范（2005版）》（GB50045—95）7.《火灾自动报警系统施工及验收规范》（GB50166—2007）8.《智能建筑工程质量验收规范》（GB50339—2013）9.《综合布线系统工程验收规范》（GB50312—2007）客户技术要求和相关建筑平面图（客户提供），根据此规格书及最新版的有关标准对公共广播系统进行设计、施工和验收。
