建筑钢结构焊接施工工艺.pdf

建筑钢结构焊接技术规程一、引言建筑钢结构是一种高效、环保的建筑工程材料，由于其具有轻便、强度高、施工便捷等特点，被广泛应用于工业和民用建筑领域。

而钢结构的焊接技术作为钢结构施工中最为重要的焊接技术，其质量不仅直接关系到钢结构的安全可靠性，还与建筑的耐用性、延寿性等有着密切的关系。

因此，建筑钢结构焊接技术规范的制定，对于保证钢结构工程的安全、经济、实用，促进其技术进步，具有重要的意义。

二、钢结构焊接的基本要求1.焊接工艺应符合规范，焊缝应符合设计要求；2.焊接必须进行预热和冷却等温处理，避免焊渣残留，防止开裂；3.对于重要结构和隐蔽部位，应采用非破坏性检测，确保焊接缺陷不影响工程质量。

三、钢结构焊接的工艺要求1.钢材选择：焊接用钢材应符合标准，涂层应清洁干燥，没有油脂、灰尘等有害物质；2.工人技术：焊工必须熟练掌握焊接技术，对焊接材料、工艺参数等方面有深入的了解;3.焊接设备选择：选择适合焊接的设备和材料；4.焊接工艺选择：选择符合规范的焊接工艺，如MIG、TIG、电弧焊等。

四、钢结构焊接的主要问题1.焊接缺陷：尤其是焊接缝隐蔽的部位，容易出现气孔、裂纹等缺陷；2.焊接温度：焊接温度必须严格控制，避免过高、过低等情况；3.焊接材料：选择符合标准的焊接材料，避免不合格材料引起的质量问题；4.环境污染：避免环境污染，确保焊接现场的通风、防尘等措施得到科学有效的实施。

五、钢结构焊接的质量控制1.焊接前期控制：选择合格的焊接材料、建立完善的焊接工艺、预防焊接变形、控制倾斜度等；2.焊接中期控制：控制焊接质量、焊接缺陷、焊缝高度、洞口尺寸等；3.焊接后期控制：对焊缝进行全面检验、防止出现缺陷、检测焊接质量、作出焊接评价等。

六、钢结构焊接的检验标准1.焊缝外观检验：外观检验应符合规范要求，焊缝必须平直、无裂纹、气孔等焊接缺陷；2.焊接材料检验：焊接材料必须符合标准，如焊条、电极等焊接材料；3.力学性能检验：通过对焊接件的抗拉、抗弯能力的测试，来确保其焊接质量和结构的强度。

５焊接工艺评定５．１一般规定５．１．１凡符合以下情况之一者，应在钢结构构件制作及安装施工之前进行焊接工艺评定：１国内首次应用于钢结构工程的钢材（包括钢材牌号与标准相符但微合金强化元素的类别不同和供货状态不同，或国外钢号国内生产）；２国内首次应用于钢结构工程的焊接材料；３设计规定的钢材类别、焊接材料、焊接方法、接头形式、焊接位置、焊后热处理制度以及施工单位所采用的焊接工艺参数、预热后热措施等各种参数的组合条件为施工企业首次采用。

５．１．２焊接工艺评定应由结构制作、安装企业根据所承担钢结构的设计节点形式、钢材类型、规格、采用的焊接方法、焊接位置等，制定焊接工艺评定方案，拟定相应的焊接工艺评定指导书，按本规程的规定施焊试件、切取试样并由具有国家技术质量监督部门认证资质的检测单位进行检测试验。

５．１．３焊接工艺评定的施焊参数，包括热输入、预热、后热制度等应根据被焊材料的焊接性制订。

５．１．４焊接工艺评定所用设备、仪表的性能应与实际工程施工焊接相一致并处于正常工作状态。

焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。

５．１．５焊接工艺评定试件应由该工程施工企业中技能熟练的焊接人员施焊。

５．１．６焊接工艺评定所用的焊接方法、钢材类别、试件接头形式、施焊位置分类代号应符合表５．１．６／１～表５．１．６／４及图５．１．６／１～图５．１．６／４规定。

５．１．７焊接工艺评定试验完成后，应由评定单位根据检测结果提出焊接工艺评定报告，连同焊接工艺评定指导书、评定记录、评定试样检验结果一起报工程质量监督验收部门和有关单位审查备案。

报告及表格可采用附录Ｂ的格式。

５．２焊接工艺评定规则５．２．１不同焊接方法的评定结果不得互相代替。

５．２．２不同钢材的焊接工艺评定应符合下列规定：１不同类别钢材的焊接工艺评定结果不得互相代替；２Ⅰ、Ⅱ类同类别钢材中当强度和冲击韧性级别发生变化时，高级别钢材的焊接工艺评定结果可代替低级别钢材；Ⅲ、Ⅳ类同类别钢材中的焊接工艺评定结果不得相互代替；不同类别的钢材组合焊接时应重新评定，不得用单类钢材的评定结果代替。

建筑钢结构焊接施工工艺发布时间：2022-04-08T08:14:10.813Z 来源：《新型城镇化》2021年22期作者：陈文[导读] 随着我国建筑项目的不断增多，钢结构焊接技术的普遍和推广，尤其是在建筑施工上的应用越来越广泛，导致了钢结构的造型越来越新颖，体型越来越多样化。

身份证号：32030219760331****摘要：随着我国建筑钢结构技术的逐步发展，钢结构建筑的结构形式复杂多样，同时面临着焊接工人减少的现状和成本节约、施焊高效、高质量建造、作业环境环保、技术创新和进步、数字化和工业化建造等需求对焊接技术提出了更高要求。

本文主要探究了钢结构焊接施工工艺的要点分析及加强钢结构焊接质量的措施，以供参考。

关键词：建筑钢结构；焊接；施工工艺1焊接特点随着我国建筑项目的不断增多，钢结构焊接技术的普遍和推广，尤其是在建筑施工上的应用越来越广泛，导致了钢结构的造型越来越新颖，体型越来越多样化。

当前，建筑钢结构的空间形状比较复杂，但大多数都是采取比较复杂的大跨度组成，这些构造的出现以及管状结构的不断涌现逐渐成为一种趋势，钢结构正逐步向着复杂多变、钢板加厚等特点发展，而且高强合金钢正逐步取代低碳钢，铸钢也越来越流行，尤其是近几年新型铝合金钢材的推广和使用。

2钢结构焊接施工工艺的要点分析2.1高强度焊接施工工艺要点（1）焊接材料的选配第一，强匹配：强节点弱杆件，焊接材料熔敷金属的强度、塑性、冲击韧性高于母材标准规定的最低值。

焊接接头各项性能全面要求达到母材标准规定的最低值。

第二，焊缝塑性：厚板焊接时按厚度效应后的强度选配焊材，节点拘束度大时可在1/4板厚以下配用低强焊材。

第三，冲击韧性：必须重点选择焊材的韧性，使焊缝及热影响区韧性达到钢材的标准要求。

焊接无裂纹钢种，采用低H或超低H焊材，在板厚50mm以下或在0℃以上环境均可不预热。

此种钢冶炼技术优越，其力学指标突出，特别是在屈强比的冲击性能方面。

（2）焊接质量控制首先，控制热输入与冷却速度。

建筑钢结构焊接施工工艺摘要：现如今，随着我国经济的快速发展，随着新技术、新材料、新设备、新工艺的不时涌现,国建筑钢结构建设中发挥更加重要的作用。

据统计,约50％以上的钢材在投进使用前需要经过焊接加工处置。

因此,焊接水平的进步是实现钢结构技术快速发展和确保建筑钢结构施工质量的关键所在。

本文就建筑钢结构焊接施工工艺进行探讨。

关键词：建筑;钢结构;焊接;施工工艺引言对于当前的建筑钢结构来说，受其自身的性质影响，其结构具有形式多样化、适应范围广、维护工作简单以及施工便捷等特点。

在钢结构的施工过程中，焊接工程量大，且大部分为全熔透焊缝，质量要求高，焊接难度较大，因此，为满足当前的需求，提升钢结构自身的质量，应积极对当前的技术进行创新，从整体上提升当前的钢结构的焊接水平。

1焊接特点随着我国建筑项目的不断增多，钢结构焊接技术的普遍和推广，尤其是在建筑施工上的应用越来越广泛，导致了钢结构的造型越来越新颖，体型越来越多样化。

当前，建筑钢结构的空间形状比较复杂，但大多数都是采取比较复杂的大跨度组成，这些构造的出现以及管状结构的不断涌现逐渐成为一种趋势，钢结构正逐步向着复杂多变、钢板加厚等特点发展，而且高强合金钢正逐步取代低碳钢，铸钢也越来越流行，尤其是近几年新型铝合金钢材的推广和使用。

2建筑钢结构主要焊接施工工艺的应用2.1 高强焊接技术高强焊接技术主要的核心在于“强”，具体来说，主要体现在以下几方面：①在实际的施工过程中，要求其施工材料自身的性质良好，通过严格的检测，促使当前的材料“强”度符合标准，并且进行焊接的两方面自身的存在合理的关联，可以在在实际的焊接过程中达到最佳的焊接效果，达到最终的目的，保证焊接质量。

②受焊接自身的性质影响，在进行接头焊接过程中，应积极对当前的接头各方面性质进行考虑，进而保证接头各方面性能符合“强”度要求，因此，需要工作人员积极对当前的各方面质量进行有效的检测，从而提升焊接质量。

2.2低温焊接时的施工工艺2.2.1焊接材料的选取由于是在低温环境中进行焊接作业，所以为了更好的完成焊接任务，应该尽量选取氢含量较低的焊接材料，并且对焊接材料进行必要的烘焙以及保温措施。

建筑钢结构焊接规程jgj81-2019
《建筑钢结构焊接规程》(JGJ 81-2019)是中华人民共和国住房和城乡建设部联合发布，全面规范了建筑钢结构焊接生产，建筑钢结构设计、制作、检验、铆接以及维修工作的活动。

这些要求是由建筑钢结构施工、检验、设计和设计施工管理等部门配合完成的，有助于确保建筑钢结构高质量、安全有效地施工、检验和使用。

该规程需要施工单位和监理单位建立规范的管理制度和厂矿式管理，以保证现场施工及质量控制的合理性。

其中，采用三大系列质量管理制度，包括质量保证制度、质量控制制度和质量完善制度，以保证施工管理者专业技术水平、施工过程中质量控制和检验以及及时的施工质量监督。

该规程提出，施工单位应严格按照要求，按照建筑钢结构制作方案进行建筑钢结构焊接。

在施工过程中，需提前准备专业技术资料或施工文件，并确定合适焊接工艺，严格按照规范要求，使用正确的焊接设备和耗材。

规程还要求建筑钢结构实行定期检测，并开展非定期检测，以确保焊接性能符合规定的要求。

其中，定期检测和非定期检测的内容和时间应根据规范的规定，以及当时实际的周围环境状况，建立科学的建筑钢结构质量控制体系，保证建筑钢结构的安全使用。

本规程的实施，必将促进建筑钢结构的焊接技术发展和提高管理水平，更好地符合建筑钢结构焊接施工质量及相关安全管理要求。

钢结构焊接施工工艺钢结构焊接是一种重要的施工工艺，广泛应用于建筑、桥梁、船舶等领域。

正确的焊接工艺能够保证钢结构的强度和稳定性，提高工程的质量和安全性。

本文将介绍钢结构焊接施工工艺的基本步骤和注意事项。

一、焊接前准备在进行钢结构焊接之前，需要进行充分的准备工作。

首先，要检查焊接设备和工具的运行状态，确保其正常工作。

其次，要对焊接材料进行检验，包括焊条、焊丝等，确保其符合相关标准。

此外，还要检查钢结构的表面质量，确保其清洁、平整，以便焊接工作的顺利进行。

二、焊接工艺选择在钢结构焊接中，常用的焊接工艺包括手工弧焊、埋弧焊和气体保护焊。

在选择焊接工艺时，需要根据具体情况综合考虑，包括焊接材料、焊接位置、焊接厚度等因素。

不同的焊接工艺有不同的特点和适用范围，在实际工程中需要根据需要做出合理选择。

三、焊接工艺参数设置钢结构焊接需要根据具体情况来设置合适的焊接工艺参数，包括焊接电流、电压、焊接速度等。

这些参数的设置直接影响到焊缝的质量和焊接效率。

在设置参数时，要根据焊接材料的特性、焊接位置的情况以及施工环境的要求来进行合理调整，以确保焊缝的质量和可靠性。

四、焊接工作流程钢结构焊接的工作流程一般包括焊前准备、焊缝加热、焊接技术、焊后处理等步骤。

在焊前准备中，要对焊接部位进行打磨和清洁，以去除氧化物和杂质，确保焊缝的质量。

焊缝加热是为了提高焊接效率和焊缝质量，通常采用预加热和间歇加热的方式。

焊接技术中，要注意焊接位置和焊接顺序，确保整个焊接过程的连续性和一致性。

焊后处理包括除渣、修整焊缝等工作，以提高焊缝的外观和强度。

五、焊接质量控制钢结构焊接的质量控制是保证工程质量的重要环节，需要进行全程监控和检验。

在焊接过程中，要对焊缝进行可视检验、尺寸检验和无损检测等，确保焊缝的质量符合要求。

对于不合格的焊缝，要及时进行修补或返工，直到达到规定的标准。

此外，还要记录焊接的相关数据和质量检验结果，为工程验收和日后使用提供依据。

钢结构构件焊接施工工艺和质量控制措施1) GS-20Mn5N 、Q345B 材料的焊接工艺作为当前大型钢工程中常用的材料之一，GS-20Mn5（N 或V ）近几年得到广泛的应用，相关的建筑铸钢节点技术规程也在制定之中，下面介绍GS-20Mn5及Q345B 间有关的焊接工艺。

2) 铸钢件、Q345B 钢力学性能、化学成份和焊接工艺参数分析GS-20Mn5铸钢组织类型为珠光体，微观组织表现为各向同性；Q345B 钢管微观组织成纤维状，表现为各向异性。

其合金元素含量、力学性能也存在着差异，两者之间焊接容易引起的组织和力学性能的不均匀性、界面组织的不稳定性等。

1、焊接工艺参数分析1.1碳当量的计算作为估算钢材焊接性的重要指标之一， Q345B 的碳当量CE （％）根据国际焊接学会(IIW) 推荐的适应于中高强度的非调质低合金高强度钢公式，计算如下：CE (%)=C+ 6Mn+ 5V Mo Cr ++ + 15Ni Cu +（%）≈0.38~0.39（%）根据日本JIS 标准，计算铸钢GS-20Mn5低碳调质低合金高强度钢的碳当量CE （％）：CE(%)=C+Mn/6+Si/24+Ni/40+Cr/5+Mo/4+V/14(%)≈0.39~0.41%根据经验以及中国焊接学会《焊接手册》中相关工艺资料介绍，可知铸钢GS-20Mn5和Q345B 在焊接时存在一定的淬硬和产生焊接冷裂纹倾向, 故焊接时应采取预热、控制线能量、后热缓冷或消除扩散氢等工艺措施。

1.2预热温度和后热温度Q345B 钢和GS-20Mn5铸钢在焊接冷却过程中，热影响区容易形成淬火组织-马氏体，使近缝区的硬度提高，塑性下降，结果导致焊后出现裂纹，GS-20Mn5铸钢由于壁厚较厚，容易出现根部裂纹；Q345B 钢的焊接裂纹则主要是冷裂纹。

根据AWS D1.1《钢结构焊接规范》的规定，焊接结构用低合金铸钢最低预热温度为150℃，后热温度定为200-220，当操作地点环境温度低于常温时（高于0℃），应提高预热温度15~25℃。

钢结构焊接施工工序
钢结构的焊接施工是一项重要且复杂的工程，需要严格按照规范和
标准来进行操作。

下面将介绍钢结构焊接施工的一般工序及注意事项。

1. 材料准备
在进行钢结构焊接之前，首先需要准备好焊接所需的材料，包括焊条、焊丝、保护气体等。

同时，要对焊接工件进行清洁处理，确保焊
接表面无油污、锈蚀等杂质。

2. 预热
对于较厚的钢结构工件，在进行焊接之前需要进行预热处理，以减
少焊接时的热裂纹和变形现象。

预热的温度和时间要按照相关标准来
确定。

3. 对接
将需要焊接的钢结构工件对接好，保证接缝平整、无间隙。

在对接
过程中要注意对焊缝的清理，确保焊接质量。

4. 焊接
选择合适的焊接方法（如手工焊、埋弧焊等），按照工艺规程进行
焊接。

在焊接过程中要注意焊接电流、电压等参数的调节，控制好焊
接速度和均匀度。

5. 后处理
完成焊接后，要对焊缝进行清理、打磨处理，消除焊渣、氧化物等
残留物。

同时，进行焊接接头的无损检测，确保焊接质量符合要求。

6. 检验验收
最后，对焊接工艺和焊接接头进行检验验收，包括外观质量、尺寸
偏差、焊缝牢固度等指标。

只有通过验收才能进行下一步的工程施工。

通过以上工序的严格执行，可以确保钢结构焊接施工质量达到标准
要求，提高工程的安全性和稳定性。

在实际操作中，还需根据具体工
程要求和现场条件做出合理调整，保证施工效率和质量。

希望以上内
容可以对钢结构焊接施工有所帮助。

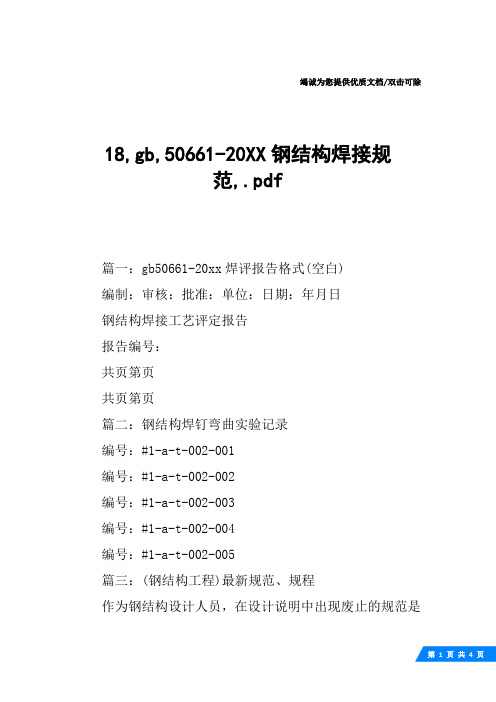

竭诚为您提供优质文档/双击可除18,gb,50661-20XX钢结构焊接规范,.pdf篇一：gb50661-20xx焊评报告格式(空白)编制：审核：批准：单位：日期：年月日钢结构焊接工艺评定报告报告编号：共页第页共页第页篇二：钢结构焊钉弯曲实验记录编号：#1-a-t-002-001编号：#1-a-t-002-002编号：#1-a-t-002-003编号：#1-a-t-002-004编号：#1-a-t-002-005篇三：(钢结构工程)最新规范、规程作为钢结构设计人员，在设计说明中出现废止的规范是很尴尬的事情，甚至会让你的辛苦付出功亏一篑，让人觉得你不够认真不曾用心。

在前辈总结的基础上，在国家标准网上逐条进行了确认并对过期的规范进行了更新修改，希望对做钢结构的伙伴们有所帮助。

1．《建筑结构荷载规范》（gb50009-20xx）2．《钢结构设计规范》（gb50017-20xx）3．《钢结构工程施工质量验收规范》（gb50205-20xx）4．《冷弯薄壁型钢结构技术规范》（gb50018-20xx）5．《焊缝符号表示法》（gb324-20xx）6．《建筑抗震设计规范》（gb50011-20xx）7．《优质碳素结构钢冷轧钢板和钢带》（gb/t13237-20xx）8．《低合金高强度结构钢》gb/t1591-20xx9．《热轧h型钢和剖分t型钢》（gb/t11263-20xx）10.《钢结构用扭剪型高强度螺栓连接副》（gb/t3632-20xx）(18,gb,50661-20xx钢结构焊接规范,.pdf)11.《六角头螺栓c级》gb/t5780-200012.《不锈钢极薄壁无缝钢管》gb/t3089-20xx13.《非合金钢及细晶粒钢焊条》gb/t5117-20xx14.《热强钢焊条》gb/t5118-20xx15.《气体保护电弧焊用碳钢、低合金钢焊丝》gb/t8110-20xx。

钢结构焊接施工工艺目录1.前言.... 错误!未定义书签。

2.焊接工艺流程 (3)3.焊接施工工艺及技术措施 .. 4 3.1焊前准备 (4)3.2焊接材料的选择 (6)3.3焊接预热 (8)3.4焊接环境 (9)3.5焊接工艺措施 (10)3.6 厚板焊接工艺要点 (20)3.7焊接应力控制 (24)13.8焊接质量检查 (26)4.焊接质量控制措施 (27)5.钢结构焊接注意事项 (35)5.1防风措施 (35)5.2防雨措施 (35)1.焊接工艺流程33.焊接施工工艺及技术措施3.1焊前准备焊接区操作脚手平台搭设良好，平台高度及宽度应有利于焊工操作舒适、方便，并应有防风气体保护焊焊枪措施。

由于CO2线较短，考虑将焊机及送丝机置于操作平台上。

操作平台是针对节点焊接而专门设计，具体详见安全设施一节。

焊工配置一些必要的工具，比如：凿子、焊工专用榔头、刷4子以及砂轮机等。

焊把线应绝缘良好，如有破损处要用绝缘布包裹好，以免拖拉焊把线时与母材打火。

焊接设备应接线正确、调试好，正式焊接前宜先进行试焊，将电压、电流调至合适的范围。

检查坡口装配质量。

应去除坡口区域的氧化皮、水份、油污等影响焊缝质量的杂质。

如坡口用氧－乙炔切割过，还应用砂轮机进行打磨至露出金属光泽。

53.2焊接材料的选择根据钢材化学成分、力学性能，对Q345C级钢的焊材选配，见下表1所示：表1：焊材选择673.3焊接预热预热是防止低合金高强钢焊接氢致裂纹的有效措施，可以控制焊接冷却速度，减少或避免热影响区（HAZ）中淬硬马氏体的产生，降低HAZ硬度，同时还可以降低焊接应力，并有助于氢的逸出。

预热温度的确定与钢材材质、板厚、接头形式、环境温度、焊接材料的含氢量以及拘束度都有关系。

根据母材性能结合我们以8往一些工程的施工经验，对于Q345钢材，40～60mm的板厚，预热温度80～100℃左右；60～80mm的板厚，预热温度为120℃。

预热主要采用电加热和氧-乙炔火焰加热方法，预热范围为坡口及坡口两侧不小于板厚的1.5倍宽度，且不小于100mm。

钢结构焊接工艺规程钢结构是现代建筑工程中常用的结构类型之一，其焊接工艺对结构的质量和安全具有重要的影响。

因此，钢结构的焊接必须按照规程进行施工，以保证其质量和持久性。

一、焊接设备1. 焊接机：焊接机应选用能够满足所需的焊机种类和规格的设备。

焊机的类型应根据钢材的厚度、焊缝类型和焊接工艺要求而定，一般可以选择直流手工电弧焊机、直流半自动焊机和直流氩弧焊机等。

2. 辅助设备：焊接工艺中可能需要使用辅助设备，比如角磨机、气割机、氧炮枪等。

这些设备应与焊接机配套，且操作人员应熟练掌握它们的使用方法。

二、焊接前的准备工作1. 检查钢材：在焊接前应对钢材进行检查，检查钢材是否有裂纹、缺陷等问题，如有问题应予更换或修补。

2. 清理表面：钢材表面应进行清理，包括清除杂物、锈蚀、油污等，以免影响焊接质量。

3. 放线：在进行焊接前应进行放线，绘制出所需的焊接线路和尺寸，以确保焊缝的正确位置和尺寸。

4. 动员材料和配件：对于需要使用动员材料和配件的焊接工艺，应提前准备好这些材料和配件，以确保焊接工作的正常进行。

三、焊接工艺1. 焊材选择：应根据焊接材料的材质和性能选用合适的焊材。

焊材的种类有很多，如碳钢焊丝、低合金钢焊丝、不锈钢焊丝等。

选择时应考虑焊接所需的力学性能、耐腐蚀性能和使用环境等因素。

2. 焊接电流：焊接电流应根据焊缝的尺寸和厚度、焊接材料的种类选择合适的电流。

硬质材料和厚钢板应当采用大电流，而细小的零部件则应选择小电流。

3. 焊接顺序：对于大型钢结构，其焊接顺序应该严格按照规程要求进行，以确保焊接的稳定可靠。

焊接顺序一般从基础开始，逐渐向上进行。

四、焊后处理1. 后清理：焊接后应对焊接部位进行清理，去除焊渣等不必要的杂物或不均匀的表面瑕疵。

2. 非破坏性检测：焊接完成后，应进行非破坏性检测，以确保无裂缝、缺陷等问题存在。

检测方法包括X光检测、超声波检测、磁粉检测等。

3. 画抛光：焊缝区域和周围应使用画抛光进行打磨和研磨，以提高焊缝的表面质量。

钢结构焊接工程技术交底一、施工准备1．1 技术准备1．在构件制作前，工厂应根据施工制造方案和钢结构技术规范以及施工图纸和《建筑钢结构焊接技术规程》(JGJ 81)的要求编制各类施工工艺，进行焊接工艺评定试验。

生产制造过程应严格按工艺评定的有关参数和要求进行，通过跟踪检测，如发现按照工艺评定规范生产质量不稳定的，应重做工艺评定，以达到质量稳定。

2．钢结构工程小选用的新材料必须经过新产品鉴定。

经专家论证、评审和焊接工艺评定合格后，方可在工程中采用。

1．2 材料要求1．建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并应具有钢厂和焊接材料厂出具的质量证明书或检验报告，当采用其他钢材和焊接材料替代设计选用的材料时，必须经原设计单位同意。

2．焊条选用原则(1)手工电弧焊时，焊条一方面可以传导焊接电流和引弧，同时焊条熔化后又作为填充金属直接过渡到熔池里，与液态的熔化的基本金属熔合而形成焊缝。

(2)焊条外观不应有药皮脱落，焊芯生锈等缺陷，焊缝金属的性能要符合使用要求(达到设计要求)，一般要求焊缝金属的力学性能(包括抗拉强度、塑性和冲击韧性)达到母材金属标准规定的性能指标的下限值。

(3)结构钢焊条的选择1)根据母材的抗拉强度，按照"等强"原则选择抗拉强度级别相同的焊条。

在焊接高强钢时，因母材熔人影响，焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。

因此，可以选用抗拉强度低一等级的焊条，使焊缝金属与母材实际等强。

2)不同材质的母材焊接，焊条选用原则是匹配母材屈服强度低的。

3)对于易裂的母材或结构(碳当量较高或工作厚度大、结构刚性大、施焊环境温度低)的塑性、韧性要求高的重要结构，应选用塑性韧性好、含氢量低及抗裂性能好的碱性焊条(即低氢焊条)，最好选用高韧性、超低氢焊条，以提高接头的抗冷裂性能。

4)对于管道焊接、立向下焊接、底层焊接、盖面焊接等，最好相应选用管道焊接专用焊条、立向下焊条、底层焊条和盖面焊条等。

钢结构装配式建筑施工中焊接工艺及焊接质量自动检测方法随着我国建筑业的快速发展，钢结构装配式建筑作为一种高效、环保、可持续发展的新型建筑方式受到了广泛关注。

而焊接是钢结构装配式建筑中最常用的连接方式之一，决定了整个结构的安全、稳定性和质量。

因此，研究和改进钢结构装配式建筑施工中的焊接工艺及其质量自动检测方法至关重要。

一、焊接工艺优化及控制方法1.1 焊材选择与准备在进行钢结构装配式建筑施工中的焊接工艺优化前，首先需要选择合适的焊材，并对其进行预处理。

通过分析材料力学性能和试验结果，选取符合要求的焊丝或电极，并进行除油、除锈等表面处理操作，以确保稳定而高质量的焊接。

1.2 焊缝设计与预加热针对不同类型和厚度的钢板，在施工过程中，需要根据具体情况制定合理的焊缝设计方案，并进行预加热处理。

预加热能够降低焊接应力和冷裂敏感性，提高焊缝质量。

1.3 焊接参数控制在进行焊接操作时，需要严格控制焊接电流、电压、速度等参数，以确保焊缝的成型和质量。

通过合理设定这些参数，可以有效降低焊接变形和气孔缺陷的产生。

二、焊接质量自动检测方法2.1 图像识别技术针对钢结构装配式建筑施工中的焊接质量问题，可以利用图像识别技术进行自动检测。

通过采集焊缝区域的数字图像，并借助计算机视觉技术，实现对焊缝形态、间隙宽度、几何形状等关键特征的自动提取与分析，从而判断焊接质量是否符合标准要求。

2.2 声学检测方法声学检测是另一种常用于钢结构装配式建筑施工中的焊接质量自动检测的方法。

通过采集焊缝区域的声波信号，并利用声音在不同材料中传播速度不同的特点，判断焊接缺陷的存在与否。

这种方法可以准确检测出焊接缺陷，如裂纹、疏松区等。

2.3 感应线圈法感应线圈法是一种利用电磁感应原理进行焊接质量自动检测的方法。

在焊接过程中，通过将线圈安装在待检测区域，当有故障发生时，会引起电流和电压的变化，从而判断是否存在焊接缺陷。

感应线圈法具有非接触式、高灵敏度、实时性强等特点。

钢结构焊接规范钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。

2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。

2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。

2.2.3现场供电应符合焊接用电要求。

2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。

3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查。

3.2钢结构电弧焊接：3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。

3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
