自己整理的RC低通滤波器设计与RC振荡电路

rc正弦波振荡电路设计
RC正弦波振荡电路的设计过程可以按照以下步骤进行：
1.确定振荡频率：根据需要，选择合适的振荡频率。

2.确定电路参数：根据振荡频率，计算RC电路的参数，即电阻R和电容C 的值。

对于正弦波振荡电路，振荡频率f与R和C的关系为f=1/2πRC。

因此，已知振荡频率f，可以求出R和C的值。

3.设计电路：根据计算出的R和C的值，设计RC正弦波振荡电路。

电路一般由放大器、RC电路和正反馈网络组成。

放大器可以选择合适的运放或比较器等器件，RC电路选择相应的电阻和电容器件，正反馈网络可以选择相应的电阻或电容元件。

4.调整电路：在实际应用中，可能需要根据实际情况对电路进行调整，以获得更好的性能。

例如，可以通过调整放大器的反馈系数、RC电路的元件值等来调整振荡频率和幅度。

5.测试电路：在调整完成后，对电路进行测试，观察是否能够正常工作并产生稳定的正弦波输出。

总之，RC正弦波振荡电路的设计需要综合考虑电路参数、元件选择、电路结构等因素，并经过调整和测试来获得最佳性能。

RC低通滤波器设计资料讲解RC低通滤波器（Resistor-Capacitor Low-Pass Filter）是一种电子滤波器，可以通过滤除高于特定频率的信号来实现信号的平滑和去噪。

它由一个电阻和一个电容组成，通过调整电阻和电容的数值可以实现不同截止频率的滤波效果。

RC低通滤波器的工作原理是利用电容器对高频信号具有阻抗，而对低频信号具有通过性的特性。

当电容器极大时，其对高频信号的阻抗很低，几乎为空载状态。

而对于低频信号，电容器对其具有较高的阻抗，可以起到滤除高频成分的作用。

通过合理选择电阻值和电容值，可以让滤波器在特定的截止频率处起到最佳的滤波效果。

设计一个RC低通滤波器需要确定以下几个参数：1.截止频率：截止频率是指滤波器开始对信号进行衰减的频率。

一般来说，截止频率越高，滤波器对高频成分的抑制效果越好。

截止频率可以根据需要进行调整，常用的截止频率有120Hz、1kHz、10kHz等。

2.阻抗匹配：在设计RC滤波器时，需要保证信号源的输出阻抗与滤波器的输入阻抗相匹配。

这样可以防止信号源的阻抗对滤波器的传输特性产生影响。

3.选择电阻和电容：根据所需的截止频率，可以通过计算公式选择合适的电阻和电容。

其中，电容的值决定了滤波器的截止频率，而电阻的值则影响滤波器的响应时间。

较小的电阻值会导致滤波器响应更快，但也会引入更多的噪声。

4.阻带衰减：设计RC低通滤波器时应考虑阻带衰减的要求。

阻带衰减是指滤波器在截止频率之上的频率范围内，对信号的抑制程度。

较高的阻带衰减可以更好地阻止高频噪声的干扰，但也可能导致传输信号的失真。

在进行RC低通滤波器的设计之前，可以先进行一些理论计算来确定所需的电阻和电容数值。

计算公式为：截止频率f=1/(2πRC)其中，f为截止频率，R为电阻值，C为电容值。

然后，根据计算的结果选择合适的标准电阻和电容数值进行搭配。

可以使用表格或在线工具来快速找到合适的数值组合。

常见的电阻和电容值有标准数值系列，如E12、E24、E96等。

五个基本的RC振荡电路
搞定这五个基本的RC振荡电路让你受用终生
采用RC振荡的方法非常多，如文氏桥振荡等。

这里介绍几种笔者常用的方法：
1.最简单的振荡器
最简单的振荡器
这种振荡器特点是：T≈（1.4～2.3）R*C
电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。

2.加补偿电阻的振荡
加补偿电阻的振荡
T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%
3.环行振荡器
环行振荡器
采用TTL反相器，频率可达50MHz 4.采用施密特触发器构成的振荡器
采用施密特触发器构成的振荡器
5.采用两三极管构成的振荡器
其中R5=R8，R7=R6，C5=C6。

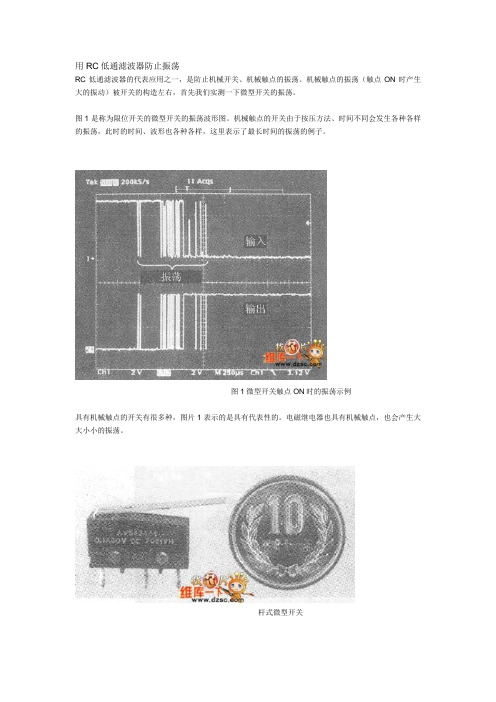

用RC低通滤波器防止振荡RC低通滤波器的代表应用之一，是防止机械开关、机械触点的振荡。

机械触点的振荡（触点ON时产生大的振动）被开关的构造左右，首先我们实测一下微型开关的振荡。

图1是称为限位开关的微型开关的振荡波形图。

机械触点的开关由于按压方法、时间不同会发生各种各样的振荡，此时的时间、波形也各种各样，这里表示了最长时间的振荡的例子。

图1微型开关触点ON时的振荡示例具有机械触点的开关有很多种，图片1表示的是具有代表性的。

电磁继电器也具有机械触点，也会产生大大小小的振荡。

杆式微型开关数字电路是不希望振荡的。

使用触发电路原理上也是防止振荡影响的电路，简草的防止对策就是组合RC 低通滤波器和施密特触发电路。

通常CMOS数字IC的阈值电压(区别L和H的电压电平)VT，只是一点，图1表示具有施密特触发电路的反相电路、74HC14的阈值电压。

施密特触发电路具有高电平阈值Vp和低电平阈值Vn,阈值间具有磁滞电压VH,VH为Vp-VN。

即VP以下的输人电平可被确定逻辑输出；磁滞电压VH，以下时，即使有噪声，输出电平也不变化。

因此，具有施密特输人的数字IC电路，即使加上变化缓慢的信号，因噪声等引起输出电平翻转的危险也会变少。

在数字电路的输人电路中插入RC低通滤波器，可去掉输人信号中含有的噪声，整形输出波形。

按钮开关图2施密特反相电路的临界电压图3 由RC滤波器构成的振荡防止电路图的输人波形是图1．6电路中C＝0时的波形。

这里即使使用施密特输人的数字IC电路，但如果不附加RC低通滤波器，对防止振荡不会具有任何意义。

图1的下段是R＝10kΩ、C＝0.1μF(T＝1ms)时的输人波形。

RC低通滤波器可去掉振荡，C的端子电压…数字IC的输人信号变化延迟，这一信号如果输人到不具有施密特电路的数字IC电路中，则在阈值电压附近易发生误动作。

照片1.8是振荡防止电路的输入输出波形，从图形中可看出确实除掉了开关处的振荡现象。

图4振荡防止电路的输人输出波形（输出波形需要延迟）像这种附加的RC电路，只能适用于输入阻抗高的CMOS数字IC。

RC振荡电路在滤波器中的应用RC振荡电路是一种基本的振荡电路，由一个电阻和一个电容器组成。

它在电子领域中有着广泛的应用，特别是在滤波器中。

本文将通过分析RC振荡电路的工作原理和特性，探讨其在滤波器中的应用。

一、RC振荡电路的工作原理RC振荡电路是由电阻和电容器串联组成的，通常还配备一个放大器。

通过调节电阻和电容的数值，可以改变振荡电路的频率。

振荡电路的工作原理可简单概括为：电路中的电容器逐渐充电或放电，形成周期性的电压波动，从而产生振荡。

二、RC振荡电路的特性1. 频率特性：RC振荡电路的频率特性由电容和电阻决定。

增加电容的数值可以降低振荡频率，增加电阻的数值可以提高振荡频率。

2. 幅度特性：RC振荡电路的振幅会随着时间的推移而逐渐减小，这是由于电容器逐渐充电或放电导致的能量损失。

3. 相位特性：RC振荡电路的输出信号与输入信号有一定的相位差，相位差大小与频率有关。

三、RC振荡电路在滤波器中的应用由于RC振荡电路具有频率选择的特性，因此在滤波器中得到广泛应用。

滤波器是一种电子器件，用于选择和增强特定频率范围内的信号，并削弱或去除其他频率的干扰信号。

通过调节RC振荡电路的参数，可以实现不同类型的滤波器。

1. 低通滤波器低通滤波器是最常见的滤波器之一，其作用是通过传递低于截止频率的信号，去除高频部分。

在低通滤波器中，RC振荡电路的作用是降低高频信号的幅度，从而实现信号的滤波效果。

2. 高通滤波器高通滤波器与低通滤波器相反，其作用是通过传递高于截止频率的信号，去除低频部分。

在高通滤波器中，RC振荡电路的作用是降低低频信号的幅度，从而实现信号的滤波效果。

3. 带通滤波器带通滤波器是一种同时具有低通和高通特性的滤波器。

它通过传递介于两个截止频率之间的信号，削弱其他频率的信号。

在带通滤波器中，RC振荡电路的作用是限制信号的频率范围，实现滤波效果。

4. 带阻滤波器带阻滤波器与带通滤波器相反，其作用是去除介于两个截止频率之间的信号，保留其他频率的信号。

rc串联低通滤波电路工作原理低通滤波电路是一种常见的电路结构，用于滤除输入信号中的高频成分，只允许低频成分通过。

在实际应用中，低通滤波器广泛用于音频设备、通信系统、控制系统等领域，起到了滤波、去噪和信号提取的作用。

本文将介绍一种常见的RC串联低通滤波电路的工作原理。

1. RC串联低通滤波电路的基本结构RC串联低通滤波电路由一个电阻（R）和一个电容（C）串联构成，如图1所示。

输入信号通过电阻的电压分压作用，然后被电容滤波，最终输出滤波后的低通信号。

图1. RC串联低通滤波电路示意图2. RC串联低通滤波电路的频率响应RC串联低通滤波器的频率响应可以通过传递函数来描述。

传递函数H(f)定义为输出信号与输入信号的幅频特性之比，即：H(f) = Vo/Vi其中，Vo为输出信号的幅度，Vi为输入信号的幅度，f为信号频率。

对于RC串联低通滤波电路，其传递函数H(f)可以表达为：H(f) = 1 / (1 + j2πfRC)其中，j为虚数单位，f为信号频率，R为电阻的阻值，C为电容的电容量。

从传递函数可以看出，当频率f很小时，传递函数H(f)接近1，即输出信号与输入信号幅度基本一致；而当频率f很大时，传递函数H(f)接近0，即输出信号幅度趋近于0。

因此，RC串联低通滤波电路能够滤除高频信号，只允许低频信号通过。

3. RC串联低通滤波电路的工作原理RC串联低通滤波电路的工作原理可以从电压分压和电容充放电两个方面来解释。

（1）电压分压作用当输入信号通过电阻R时，会在电阻上产生电压降，即Vi = I × R。

其中，Vi为输入信号的电压，I为电流。

根据欧姆定律可知，电压与电阻和电流成正比，且电流等于电压除以电阻。

（2）电容充放电作用当输入信号通过电容C时，电容会对信号产生滤波作用。

在信号频率为0时，电容会充分充电，并阻止电压的变化。

而在信号频率很高时，电容会频繁充放电，导致电压无法稳定，从而滤除高频成分。

因此，RC串联低通滤波电路的工作原理可以简单概括为电压分压和电容滤波。

RC电路的应用RC电路在模拟电路、脉冲数字电路中得到广泛的应用，由于电路的形式以及信号源和R，C元件参数的不同，因而组成了RC电路的各种应用形式：微分电路、积分电路、耦合电路、滤波电路及脉冲分压器。

关键词：RC电路、微分、积分电路、耦合电路。

在模拟及脉冲数字电路中，常常用到由电阻R和电容C组成的R C电路，在些电路中，电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系，产生了RC电路的不同应用，下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。

1.RC微分电路如图1所示，电阻R和电容C串联后接入输入信号V I，由电阻R 输出信号V O，当RC数值与输入方波宽度t W之间满足：RC<<t W，这种电路就称为微分电路。

在R两端（输出端）得到正、负相间的尖脉冲，而且发生在方波的上升沿和下降沿，如图2所示。

在t=t1时，V I由0→Ｖm，因电容上电压不能突变（来不及充电，相当于短路，V C＝0），输入电压V I全降在电阻R上，即V O＝V R＝V I ＝Vm 。

随后（t>t1），电容C的电压按指数规律快速充电上升，输出电压随之按指数规律下降（因V O＝V I－V C＝V m－V C），经过大约3τ（τ＝R×C）时，V C=Vm，V O=0。

τ（RC）的值愈小，此过程愈快，输出正脉冲愈窄。

t=t2时，V I由V m→0,相当于输入端被短路，电容原先充有左正右负的电压V m开始按指数规律经电阻R放电，刚开始，电容C来不及放电，它的左端（正电）接地，所以V O＝－V m，之后V O随电容的放电也按指数规律减小，同样经过大约3τ后，放电完毕，输出一个负脉冲。

只要脉冲宽度t W>（5~10）τ，在t W时间内，电容C已完成充电或放电（约需3τ），输出端就能输出正负尖脉冲，才能成为微分电路，因而电路的充放电时间常数τ必须满足：τ＜（1/5~1/10）t W，这是微分电路的必要条件。

1)一阶RC低通滤波器
RC低通滤波器的电路及其幅频、相频特性如下图所示。

设滤波器的输入电压为ex输出电压为ey，电路的微分方程为：
这是一个典型的一阶系统。

令=RC，称为时间常数，对上式取拉氏变换，有：
其幅频、相频特性公式为：
分析可知，当f很小时，A(f)=1，信号不受衰减的通过；当f很大时，A(f)=0，信号完全被阻挡，不能通过。

2)一阶RC高通滤波器
RC高通滤波器的电路及其幅频、相频特性如下图所示。

设滤波器的输入电压为ex输出电压为ey，电路的微分方程为：
同理，令=RC，对上式取拉氏变换，有
或
其幅频、相频特性公式为：
分析可知，当f很小时，A(f)=0，信号完全被阻挡，不能通过；当f 很大时，A(f)=1信号不受衰减的通过.
3)RC带
通滤波器
RC带通滤波器可以看作为低通滤波器和高通滤波器的串联，其电路及其幅频、相频特性如下图所示。

其幅频、相频特性公式为：H(s) = H1(s) * H2(s)式中H1(s)为高通滤波器的传递函数，H2(s)为低通滤波器的传递函数。

有：
这时极低和极高的频率成分都完全被阻挡，不能通过；只有位于频率通带内的信号频率成分能通过。

须要注意，当高、低通两级串联时，应消除两级耦合时的相互影响，因为后一级成为前一级的“负载”，而前一级又是后一级的信号源内阻．实际上两级间常用射极输出器或者用运算放大器进行隔离．所以实际的带通滤波器常常是有源的．有源滤波器由RC调谐网络和运算放大器组成．运算放大器既可作为级间隔离作用，又可起信号幅值的放大作用．。

RC低通滤波器设计首先，让我们了解RC低通滤波器的工作原理。

RC低通滤波器由一个电阻（R）和一个电容（C）组成。

它利用RC电路的特性，通过电阻和电容之间的充放电时间常数来滤除高频噪声。

在RC低通滤波器的设计中，有几个重要的参数需要考虑。

首先是截止频率（cutoff frequency），表示滤波器开始滤除高频信号的频率。

截止频率可以通过以下公式计算：fc = 1 / (2πRC)其中，fc表示截止频率，R表示电阻值，C表示电容值。

其次是滤波器的阶数（order of the filter），表示滤波器在截止频率以上如何滤除高频信号。

阶数越高，滤波器的滤波效果越好。

常见的RC低通滤波器阶数为1和2阶。

在设计RC低通滤波器时，首先需要确定所需的截止频率和阶数。

然后，选择合适的电阻和电容值以满足设计需求。

在选择电阻值方面，一般选择较大的电阻值，以增加截止频率的精度。

电阻值的选择应考虑到电路的功耗和输入输出阻抗的要求。

在选择电容值方面，一般选择较小的电容值，以便电容器充放电的时间常数较短。

电容值的选择要考虑到滤波器的响应时间和频率范围。

此外，还应考虑电阻和电容的可用性和成本。

常见的电阻和电容值可以在电子元器件供应商的规格表中找到。

设计完RC低通滤波器后，还需要验证其性能。

可以通过使用电子设计自动化（EDA）软件进行仿真，或使用实际的电子元器件进行实验来验证滤波器的性能。

总结起来，RC低通滤波器是一种常见的电子滤波器，适用于滤除高频信号。

在设计RC低通滤波器时，需要考虑截止频率、阶数和电阻、电容值的选择。

设计完成后，可以通过仿真或实验来验证滤波器的性能。
