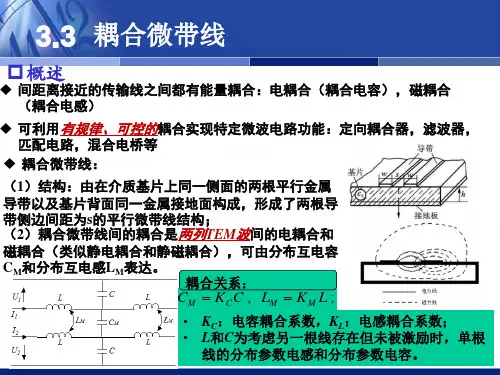

耦合带状线及耦合微带线

微带线(microstrip)和带状线(stripline)微带线剖面图适合制作微波集成电路的平面结构传输线。

与金属波导相比，其体积小、重量轻、使用频带宽、可靠性高和制造成本低等；但损耗稍大，功率容量小。

60年代前期，由于微波低损耗介质材料和微波半导体器件的发展，形成了微波集成电路，使微带线得到广泛应用，相继出现了各种类型的微带线。

一般用薄膜工艺制造。

介质基片选用介电常数高、微波损耗低的材料。

导体应具有导电率高、稳定性好、与基片的粘附性强等特点。

两个方面的作用在手机电路中，一条特殊的印刷铜线即构成一个电感微带线，在一定条件下，我们又称其为微带线。

一般有两个方面的作用：一是它把高频信号能进行较有效地传输；二是与其他固体器件如电感、电容等构成一个匹配网络，使信号输出端与负载很好地匹配。

1.PCB的特性阻抗Z0与PCB设计中布局和走线方式密切相关。

影响PCB 走线特性阻抗的因素主要有：铜线的宽度和厚度、介质的介电常数和厚度、焊盘的厚度、地线的路径、周边的走线等。

微带线2.当印制线上传输的信号速度超过100MHz时，必须将印制线看成是带有寄生电容和电感的传输线，而且在高频下会有趋肤效应和电介质损耗，这些都会影响传输线的特征阻抗。

按照传输线的结构，可以将它分为微带线和带状线。

在PCB的特性阻抗设计中，微带线结构是最受欢迎的，因而得到最广泛的推广与应用。

最常使用的微带线结构有4种：表面微带线（surfacemicrostrip）、嵌入式微带线（embedded microstrip）、带状线（stripline）、双带线（dual-stripline）。

2.微带线是位于接地层上由电介质隔开的印制导线，它是一根带状导线(信号线)．与地平面之间用一种电介质隔离开。

印制导线的厚度、宽度、印制导线与地层的距离以及电介质的介电常数决定了微带线的特性阻抗。

如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。

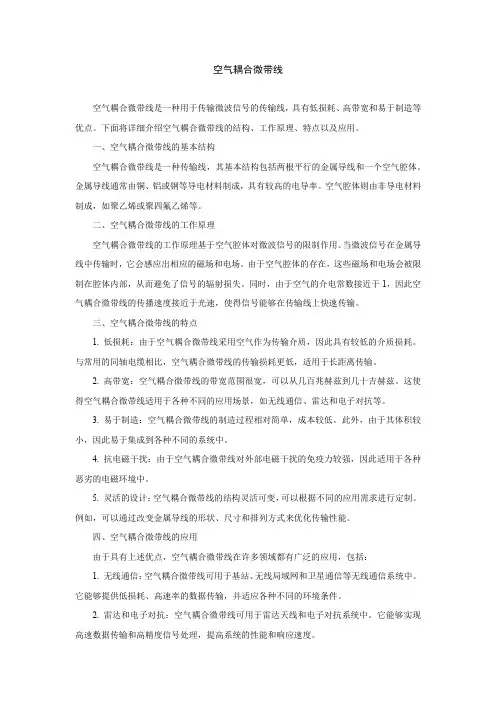

空气耦合微带线空气耦合微带线是一种用于传输微波信号的传输线，具有低损耗、高带宽和易于制造等优点。

下面将详细介绍空气耦合微带线的结构、工作原理、特点以及应用。

一、空气耦合微带线的基本结构空气耦合微带线是一种传输线，其基本结构包括两根平行的金属导线和一个空气腔体。

金属导线通常由铜、铝或钢等导电材料制成，具有较高的电导率。

空气腔体则由非导电材料制成，如聚乙烯或聚四氟乙烯等。

二、空气耦合微带线的工作原理空气耦合微带线的工作原理基于空气腔体对微波信号的限制作用。

当微波信号在金属导线中传输时，它会感应出相应的磁场和电场。

由于空气腔体的存在，这些磁场和电场会被限制在腔体内部，从而避免了信号的辐射损失。

同时，由于空气的介电常数接近于1，因此空气耦合微带线的传播速度接近于光速，使得信号能够在传输线上快速传输。

三、空气耦合微带线的特点1. 低损耗：由于空气耦合微带线采用空气作为传输介质，因此具有较低的介质损耗。

与常用的同轴电缆相比，空气耦合微带线的传输损耗更低，适用于长距离传输。

2. 高带宽：空气耦合微带线的带宽范围很宽，可以从几百兆赫兹到几十吉赫兹。

这使得空气耦合微带线适用于各种不同的应用场景，如无线通信、雷达和电子对抗等。

3. 易于制造：空气耦合微带线的制造过程相对简单，成本较低。

此外，由于其体积较小，因此易于集成到各种不同的系统中。

4. 抗电磁干扰：由于空气耦合微带线对外部电磁干扰的免疫力较强，因此适用于各种恶劣的电磁环境中。

5. 灵活的设计：空气耦合微带线的结构灵活可变，可以根据不同的应用需求进行定制。

例如，可以通过改变金属导线的形状、尺寸和排列方式来优化传输性能。

四、空气耦合微带线的应用由于具有上述优点，空气耦合微带线在许多领域都有广泛的应用，包括：1. 无线通信：空气耦合微带线可用于基站、无线局域网和卫星通信等无线通信系统中。

它能够提供低损耗、高速率的数据传输，并适应各种不同的环境条件。

2. 雷达和电子对抗：空气耦合微带线可用于雷达天线和电子对抗系统中。

微波技术与天线必考知识点复习微波必考知识点复习1、微波是一般指频率从300M至3000GHz范围内的电磁波，其相应的波长从1m 至0.1mm。

从电子学和物理学的观点看，微波有似光性、似声性、穿透性、非电离性、信息性等重要特点。

2、导行波的模式，简称导模，是指能够沿导行系统独立存在的场型，其特点是：（1）在导行系统横截面上的电磁波呈驻波分布，且是完全确定的。

这一分布与频率无关，并与横截面在导行系统上的位置无关；（2）导模是离散的，具有离散谱；当工作频率一定时，每个导模具有唯一的传播常数；（3）导模之间相互正交，彼此独立，互不耦合；（4）具有截止特性，截止条件和截止波长因导行系统和因模式而异。

3、广义地讲，凡是能够导引电磁波沿一定的方向传播的导体、介质或由它们组成的导波系统，都可以称为传输线。

若按传输线所导引的电磁波波形（或称模、场结构、场分布），可分为三种类型：（1）TEM波传输线，如平行双导线、同轴线、带状线和微带线，他们都是双导线传输系统；（2）TE波和TM波传输线，如矩形、圆形、脊形和椭圆形波导等，他们是由金属管构成的，属于单导体传输系统；（3）表面波传输系统，如介质波导（光波导）、介质镜象线等，电磁波聚集在传输线内部及其表面附近沿轴线方向传播，一般是TE或TM波的叠加。

对传输线的基本要求是：工作频带宽、功率容量大、工作稳定性好、损耗小、易耦合、尺寸小和成本低。

一般地，在米波或分米波段，可采用双导线或同轴线；在厘米波段可采用空心金属波导管及带状线和微带线等；在毫米波段采用空心金属波导管、介质波导、介质镜像线和微带线；在光频波段采用光波导（光纤）。

以上划分主要是从减少损耗和结构工艺等方面考虑。

传输线理论主要包括两方面的内容：一是研究所传输波形的电磁波在传输线横截面内电场和磁场的分布规律（也称场结构、模、波型），称横向问题；二是研究电磁波沿传输线轴向的传播特性和场的分布规律，称为纵向问题。

横向问题要通过求解电磁场的边值问题来解决；各类传输线的纵向问题却有很多共同之处。

微带线1.随便介绍一下①用途：微带功分器、微带耦合器、微带滤波器、PCB板布线、微带天线...②优点：易于有源、无源电路集成③走线原则：①尽量短②尽量平滑③尽量正交微带布线的弯曲，宽度突变，接头处会引入寄生电抗，影响匹配，可以通过去处一部分导体来实现补偿，可借鉴下图：2.选用指南微带板导体一般选用金银铜这三种，最常用的铜箔厚度有35um和18um两种。

铜箔越薄,越易获得高的图形精密度,所以高精密度的微波图形应选用不大于18um的铜箔。

目前的铜箔类型有压延铜箔和电解铜箔两类。

压延铜箔较电解铜箔更适合于制造高精密图形,所以在材料订货时,可以考虑选择压延铜箔的基材板。

压延法制造的铜箔要求铜纯度高(一般≥99.9%)，铜箔弹性好，适用于挠性板、高频信号板等高性能PCB的制造，在产品说明书中用字母“W”表示。

电解铜箔则用于普通PCB的制造，铜的纯度稍低于压延法所用的铜纯度(一般未99.8%)，并用字母“E”表示3.高段位玩法在射频微波电路中，微带线结构可以模拟实现集总参数元件；若传输线长度＜λ/8，则给定频率时，L正比于Z0，C反比于Z0，若使Z0很大，则L很大，C 很小以至于可以忽略。

故串联电感可用高阻抗微带线代替，同理并联电容可用低阻抗微带线实现。

如上图，一段半波长微带线跨接在主传输线上，两端开路，其中长度＜λ/4的相当于电容，而＞λ/4的相当于电感。

带状线1.结构：一般是微带线上在盖一层相同厚度的基板，上下都接地，也可以看成是同轴线的一种；带状线也支持高阶TM模和TE模，因此需要避免，可采用：一、短路螺钉将上下两面地短路；二、两平面间距离小于λ/4。

2.用途：常用于耦合器3.优点：封闭的电磁场，故损耗比微带线小，相同频率下比微带更小型化；4.其余各项要求性能与微带线相似。

微带线和带状线(microstrip and stripline)(2008-06-07 16:06:09)1.微带线是一根带状导(信号线)．与地平面之间用一种电介质隔离开。

如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。

2.带状线是一条置于两层导电平面之间的电介质中间的铜带线。

如果线的厚度和宽度、介质的介电常数以及两层导电平面间的距离是可控的，那么线的特性阻抗也是可控的.单位长度微带线的传输延迟时间，仅仅取决于介电常数而与线的宽度或间隔无关微带线速度块，抗干扰能力弱，带状线速度慢些，抗干扰能力强些因为微带线一面是FR4（或者其他电介质）一面是空气（介电常数低）因此速度很快，利于走对速度要求高的信号（例如差分线，通常为高速信号，同时抗干扰比较强）带状线两边都有电源或者地层，因此阻抗容易控制，同时屏蔽较好，但是信号速度慢些。

通常同样的介质条件微带线的损耗小（线宽），带状线的损耗大（线细，有过孔）。

当设计一个电路板时，首先要考虑的是需要多少布线层(routing layer)及电源平面（在可接受的成本价格内）。

层数之决定在于功能规格、杂讯免疫力、信号分类、需布线之net、trace数目、阻抗之控制、VLSI元件密度、汇流排之布线，等等。

适当使用microstrip及stripline方式以在PCB层面压制射频辐射。

在PCB内之平面（Ground或VCC）是压制PCB内Common-mode RF之重要方法之一，理由是这平面会降低高频电源分布阻抗(power distribution impedance)。

Microstrip:指PCB之外层的trace,经一介电物质邻接一整平面（solid plane）. Microstrip方式提供PCB上之RF压制，同时也可容许比sctripline较快之clock及逻辑讯号。

此较快之clock及逻辑讯号是因为较小之耦合电容及较低之空载传输延迟。
