第十五章《电流和电路》 复习
两种电荷
1.带电体的基本性质： 2.两种电荷的规定：
电荷间的相互作用规律: 3.检验物体是否带电的仪器是__,它的原理是____. 4.电荷量单位 5.原子结构 6.摩擦起电的实质： 7.何为导体和绝缘体，常见材料： 8.金属导电的原因：
电流电路
1.电流的形成？方向是怎么规定的？电源外 部电流的方向？ 2.电路的组成及各部分的作用？ 3.电路中有持续电流的条件？ 4.发光二极管的特性？ 5.电路的三种状态？
A．1：2 B．2：1 C．1：3 D．3：1
10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完 全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流 分别为( C ) A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A
11．如图所示的电路中，通过灯L1、L2、L3的电流分别是I1、I2、 I3，则各电流表示数应为( C ) A．电流表A1示数为I1 ，电流表A2示数为I2，电流表A3示数为I3 B．电流表A1示数为I1＋I2，电流表A2 示数为I2＋I3, 电流表A3示数 为I1 ＋I2＋I3 C．电流表A1示数为I2＋I3，电流表A2示数为I1＋I2, 电流表A3示数 为I1＋I2＋I3 D．电流表A3示数为电流
(2)小红同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生 了偏转，由此可知在连接电路时，他忘了__断__开__开__关。 (3)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因 是___电__流__表__的__正__、__负__接__线__柱__接__反__了__； 排除故障后，电流表的示数如图丙所 示，则电流表的示数为__0_._2_4__A。
第十五章《电流和电路》 复习
两种电荷
1.带电体的基本性质： 2.两种电荷的规定：
电荷间的相互作用规律: 3.检验物体是否带电的仪器是__,它的原理是____. 4.电荷量单位 5.原子结构 6.摩擦起电的实质： 7.何为导体和绝缘体，常见材料： 8.金属导电的原因：
电流电路
1.电流的形成？方向是怎么规定的？电源外 部电流的方向？ 2.电路的组成及各部分的作用？ 3.电路中有持续电流的条件？ 4.发光二极管的特性？ 5.电路的三种状态？
A．1：2 B．2：1 C．1：3 D．3：1
10．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完 全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流 分别为( C ) A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A
11．如图所示的电路中，通过灯L1、L2、L3的电流分别是I1、I2、 I3，则各电流表示数应为( C ) A．电流表A1示数为I1 ，电流表A2示数为I2，电流表A3示数为I3 B．电流表A1示数为I1＋I2，电流表A2 示数为I2＋I3, 电流表A3示数 为I1 ＋I2＋I3 C．电流表A1示数为I2＋I3，电流表A2示数为I1＋I2, 电流表A3示数 为I1＋I2＋I3 D．电流表A3示数为电流
新人教版物理九年级课件第15章《电流和电路》复习课件 (共30张PPT)
来就组成了电路。 把电源、用电器、开关、导线用符号
代表画出来的电路就是电路图。
二、导体和绝缘体 1、导体 善于导电的物体叫做导体。金属、石墨
、人体、大地、以及酸、碱、盐的水溶液 都是导体。导体中有大量的自由电荷，因 此善于导电。
2、绝缘体 不善于导电的物体叫做绝缘体。橡胶、 玻璃、陶瓷、塑料、油等都是绝缘体。绝 缘体中几乎没有自由电荷，因此不善于导 电。 注：导体和绝缘体没有严格的界限。
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
4、如图5—6所示电路中，当开关S1、S2均闭合
后，则（ B ）
A．L1、L2都能发光
B．L1、L2都不能发光
C．Ll能发光，L2不能发光
D．Ll不能发光，L2能发光
图5—图6 6
课堂互动
5、L1和L2串联在电路中，当开关闭合时，发现L1
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
课堂互动
9、在进行英语听力测试时，各考场的有线扬声器 是同时开播，也是同时停播的，它们的连接方式是 ___并___联，原因是它们___能___(选填“能”或“不 能”)独立工作
代表画出来的电路就是电路图。
二、导体和绝缘体 1、导体 善于导电的物体叫做导体。金属、石墨
、人体、大地、以及酸、碱、盐的水溶液 都是导体。导体中有大量的自由电荷，因 此善于导电。
2、绝缘体 不善于导电的物体叫做绝缘体。橡胶、 玻璃、陶瓷、塑料、油等都是绝缘体。绝 缘体中几乎没有自由电荷，因此不善于导 电。 注：导体和绝缘体没有严格的界限。
A．一定是串联
B．一定是并联
C．可以串联，也可以是并联
D．电灯与插座应该串联，彩电与电冰箱应该并联
4、如图5—6所示电路中，当开关S1、S2均闭合
后，则（ B ）
A．L1、L2都能发光
B．L1、L2都不能发光
C．Ll能发光，L2不能发光
D．Ll不能发光，L2能发光
图5—图6 6
课堂互动
5、L1和L2串联在电路中，当开关闭合时，发现L1
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
课堂互动
9、在进行英语听力测试时，各考场的有线扬声器 是同时开播，也是同时停播的，它们的连接方式是 ___并___联，原因是它们___能___(选填“能”或“不 能”)独立工作
![人教版九级物理第十五章电流和电路153串联和并联课件共40张PPT[可修改版ppt]](https://uimg.taocdn.com/dbf51db75acfa1c7ab00cc81.webp)
人教版九级物理第十五章电流和电路153串联和并联课件共40张PPT[可修改版ppt]
串
各用电器工作有关联：
联
工作特点 任意一个用电器不工
电
作，其他用电器均停 止工作。
路
开关的 控制特点
一只开关可控制各用 电器工作，且与开关 的位置无关。
并联的定义
实验演示： S
L1
L2
如左图：
两个小灯泡的 两端分别连在 一起，然后接 到电路里，我 们说这两个灯 泡是并联的。
实验2
L1 L2
S S1
人教版九年级物理 第十五章电流和电 路153串联和并联课
件共40张PPT
导入新课
上节课学习的 电路图中，我们只 用了一个用电器，可是在一个实际电 路里，用电器往往不只一个，有时两 个、三个甚至更多，那么怎样将它们 连入电路？
有一个电源和两个灯泡，要使两个灯泡 同时发光，有几种接法？
现有一个电源、一个开关和两个灯泡，要 使闭合开关后两个灯泡同时发光，断开开关 两个灯泡同时熄灭，有几种接法？
S2
当断开
S1，合上S、 S2时，灯泡 L1、L2有什 么变化？
L1 不
S
亮
L1
S1
L2 亮
L2
S2
结论——并联电路的特点
➢电流有两条（或多条）路径； ➢各支路互不影响，各元件可以独立工作； ➢干路的开关控制整个干路； ➢支路的开关只控制本支路。
注：干路——所有电流流经的电路。
支路——部分电流流经的电路。
开关只控制本支路。
如果用两个开关分别控制两 个灯泡，又该怎样连接呢？
电路图：
实物图：
１、在串联电路中，只要一处断开，整 个电路就不通了。
2 、在并联电路中，一个用电器不通了， 其余用电器仍然工作
本课小结：串联电路和并联电路
九年级物理第十五章电流和电路复习PPT课件
导体: 容易导电的物体 .
如:金属.人体.大地.酸碱盐的水溶液.湿柴.铅笔芯 （石墨）.饮用矿泉水等.
绝缘体: 不容易导电的物体 .
如:橡胶.玻璃.塑料.陶瓷.干燥的空气.干纸.油等.
导体善于导电是因为其内 自由移动的电荷多 ，而 绝缘体内 自由移动的电荷少 。（都有电子） 导体与绝缘体没有绝对的界限。在一定条件下可以 转化。如玻璃是绝缘体，加热后成导体。 金属导电靠的是 自由电子 ，酸、碱、盐溶液导电 靠的是 正负离子 。
片是否张开来判断物体是否带电。
金属球
+++ 金属杆
金属箔
++
思考：检验物体是否带电有哪些方法？
1.让物体靠近轻小物体 2.用验电器
3.电荷量: 带电体所带电量。的多少
元电荷:最小电荷.符号e.
e= C 1.6x10 -19
任何带电体所带电荷都是e的 整数倍 。
思考：1C电荷相当多少个元电荷？
1C/1.6x10 -19 C=0.625×1019个 =6.25×1018个
• （2） 用电器 ——消耗电能 • （3） 开关 —— 控制电路的通断 • （4）导线 —— 输送电流
• 电路图：利用规定的符号代替实物， 把电路表示出来的图形就是电路图。
电路的三种状态及定义：
通路：闭合开关用电器正常工作
断路：闭合开关，用电器不工作，电流 表无示数，断路处电压表有示数
短路： 电源短路或用电器部分短路
答案：D
训练反馈：
1、有些化纤布料做成的衣服穿在身上很容易 脏，这主要是因为化纤布料容易发生_摩_擦_起_电__ 现象而吸引细小的灰尘所造成的。
2、有A、B两个带电体，若A与B相互排斥，而 A又与带正电的C相互吸引，那么A一定带__负__ 电，B与c一定能相互__吸_引____。
人教版九年级物理第十五章 电流和电路复习课(共20张PPT)
•
15、一年之计，莫如树谷；十年之计 ，莫如 树木； 终身之 计，莫 如树人 。2021年8月2021/8/102021/8/102021/8/108/10/2021
•
16、提出一个问题往往比解决一个更 重要。 因为解 决问题 也许仅 是一个 数学上 或实验 上的技 能而已 ，而提 出新的 问题， 却需要 有创造 性的想 像力， 而且标 志着科 学的真 正进步 。2021/8/102021/8/10August 10, 2021
•
9、要学生做的事，教职员躬亲共做； 要学生 学的知 识，教 职员躬 亲共学 ；要学 生守的 规则， 教职员 躬亲共 守。2021/8/102021/8/10Tuesday, August 10, 2021
•
10、阅读一切好书如同和过去最杰出 的人谈 话。2021/8/102021/8/102021/8/108/10/2021 7:30:34 PM
等于各支路中的电流之和
如右图：I=I1+I2
I I2
电流和电路
概 定义：表示电流强弱的物理量，用I表示。
安培，简称安，用A表示
电 流
念
单位： 毫安（mA）和微安（μA ）
测
仪器：电流表 符号 ― A ― 串联在电路中
量 连接方法 电流正入负出
不超量程
不能与电源直接相连
如图所示的电路中，当开关S闭合后
A 铃响灯灭
B 铃响灯也亮
C 铃不响灯灭
D 铃不响灯亮
S
根据电路图连接实物图
L1
S1
S2
L1
S1
S3
L2
S2
S3
L2
A1
L1
－ 0.6 3
![人教版九级全一册第十五章第二节电流和电路ppt共38张PPT[可修改版ppt]](https://uimg.taocdn.com/dca42332fab069dc51220197.webp)
人教版九级全一册第十五章第二节电流和电路ppt共38张PPT[可修改版ppt]
实验现象表明，小灯泡被短路而熄灭，电流流经外 加导线而绕过了小灯泡。
例1 在如图所示的四个电路图中，符合电路基本组成
条件且连接正确的是（ C ）.
缺少用电器 发生了短路
缺少电源
A.甲
B.乙
C.丙
D.丁
解析：一个完整的电路至少由电源、用电器、开关、导线四 部分组成.
例2 一种声光报警器的电路如图所示，各元件均能正
（见教材P40 动手动脑学物理）
1.图甲是把电池和玩具电风扇连接起来的电路图.请在 图乙中用笔画线表示导线，连接相应的电路.
2. 在图中有电子门铃、电源和开关，请用笔画线表示
导线把它们连起来，使得门铃能够正常工作，并画出相应
的电路图.电子门铃可以用“
”这样的符号表示.
3. 观察如图所示的手电筒结构图.按下按键时，电路是 怎样接通的？在图中画出电流流过的路径.另画出手电筒的 电路图.
元件符号
认识电路符号游戏
电路图 +-
实物图 画电路图的要求
电路图 画成长方形，横平竖直 元件符号不能画在角落
知识点三：电路图
各小组同学详读课本图常用的元件及其符号，讨论如何画得快速且规范， 然后回答下列问题：： （1）将灯泡、电动机、电阻、电流表的元件符号画出来。（用铅笔画图）
（2）下图是家庭门铃电路的实物图，试画出电路图。
硅光电池
锂电池
学生电源
燃料电池
发电机
各种开关
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种用电器
电视机
电冰箱
洗衣机
电知识点3 电路图
熔断器
发热器
人教版物理九年级全一册第十五章电流和电路复习优秀课件PPT
常用字母Ｉ表示，它的单位是安培，简称安,符号
是 Ａ ；比安培小的单位还有毫安（mA）、微安 （μA）． 2. 单位换算：1 mA= 10-3 A，1 μA=10-6 A. 3. 电流的测量 电路中的电流可以用 电流表 测量．
4. 电流表的使用 （1）电流表的连接：第一，必须将电流表和被 测的用电器 串联 ．第二，必须让电流从正 （或标识“＋”号）接线柱流进，再从负（或标 识“－”号）接线柱流出．第三，必须正确选择 电流表的量程 ．第四，不允许把电流表直接 连到电源的两极！否则，电流表将被损坏． （2）电流表的读数：第一，明确所选电流表的
C 两个均示的电路，要使灯泡 L1、L2串联，应闭合开关 S1 ，其它 开闭关合断开开 关；S要2、使S灯3，泡其L它1、开L关2并断联开，．应
3、如图3所示， 只闭合开关S2，R1与R2为 串 联；断开开关S2，且闭合开关S1和S3， R1与R2为 联.并
知识点梳理四 实物图和电路图
2、驾驶员不系安全带记4 分，罚“100 元.汽车上设置 了( 安全带指示灯)，提醒驾驶员系好安全带，当安全 带系好时，相当于闭合开关，指示灯不亮，安全带 未系好时，相当于断开开关，指示灯发光，图中符 合上述要求的电路图是 （ B ）
第十五章 电流和电路
第二课时
知识点梳理六 电流的测量
1. 电流的强弱：表示电流强弱的物理量是 电流 ；通
2. 电路的构成
（1）电池这类提供电能的装置叫做
电源
．
（做2）用将电灯器泡、．电动机、蜂鸣器等这类消耗电能的装置叫
（3）电源、用电器，再加上导线，往往还有开关，组成
了电流可以流过的路径 — 电路．只有电路 闭合 时，电
路中才有电流．
3. 电路图 （1）几种常用的元件及其符号
是 Ａ ；比安培小的单位还有毫安（mA）、微安 （μA）． 2. 单位换算：1 mA= 10-3 A，1 μA=10-6 A. 3. 电流的测量 电路中的电流可以用 电流表 测量．
4. 电流表的使用 （1）电流表的连接：第一，必须将电流表和被 测的用电器 串联 ．第二，必须让电流从正 （或标识“＋”号）接线柱流进，再从负（或标 识“－”号）接线柱流出．第三，必须正确选择 电流表的量程 ．第四，不允许把电流表直接 连到电源的两极！否则，电流表将被损坏． （2）电流表的读数：第一，明确所选电流表的
C 两个均示的电路，要使灯泡 L1、L2串联，应闭合开关 S1 ，其它 开闭关合断开开 关；S要2、使S灯3，泡其L它1、开L关2并断联开，．应
3、如图3所示， 只闭合开关S2，R1与R2为 串 联；断开开关S2，且闭合开关S1和S3， R1与R2为 联.并
知识点梳理四 实物图和电路图
2、驾驶员不系安全带记4 分，罚“100 元.汽车上设置 了( 安全带指示灯)，提醒驾驶员系好安全带，当安全 带系好时，相当于闭合开关，指示灯不亮，安全带 未系好时，相当于断开开关，指示灯发光，图中符 合上述要求的电路图是 （ B ）
第十五章 电流和电路
第二课时
知识点梳理六 电流的测量
1. 电流的强弱：表示电流强弱的物理量是 电流 ；通
2. 电路的构成
（1）电池这类提供电能的装置叫做
电源
．
（做2）用将电灯器泡、．电动机、蜂鸣器等这类消耗电能的装置叫
（3）电源、用电器，再加上导线，往往还有开关，组成
了电流可以流过的路径 — 电路．只有电路 闭合 时，电
路中才有电流．
3. 电路图 （1）几种常用的元件及其符号

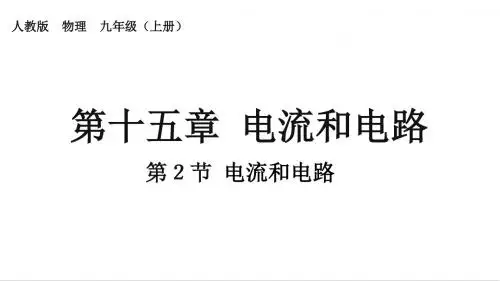

人教版 九年级 物理 第十五章 第二节 电流和电路(共28张PPT)
