分布式光伏发电项目并网验收意见单

客户必须填写；2.每月由电网企业将本表交能源主管部门进行代为备案；3.本表一式二份，电网企业、能源主管部门各留存一份，电网企业的与并网资料一起存档；4.申请人还应提供以下材料：业主个人身份证复印件、安装地点产权合法手续证明文件复印件。

分布式电源项目接入申请表附件3分布式电源接入方案现场勘查表查勘人员签名：×××联系电话：×××*号内容必填分布式电源接入系统方案内容及技术要求一、接入系统方案的内容1接入系统方案的内容应包括：分布式电源项目建设规模（本期、终期）、开工时间、投产时间、系统一次和二次方案及主设备参数、产权分界点设置、计量关口点设置、关口电能计量方案等。

2.系统一次包括：并网点和并网电压等级（对于多个并网点项目，项目并网电压等级以其中的最高电压为准）、接入容量和接入方式、电气主接线图、防雷接地要求、无功配置方案、互联接口设备参数等；系统二次包括：保护、自动化配置要求以及监控、通信系统要求。

二、接入系统一般原则3.分布式电源并网电压等级可根据装机容量进行初步选择，参考标准如下：8千瓦及以下可接入220伏；8千瓦〜400千瓦可接入380伏；最终并网电压等级应根据电网条件,通过技术经济比选论证确定。

若高低两级电压均具备接入条件，优先采用低电压等级接入。

三、接入系统技术要求4.分布式电源项目可以T接方式接入系统。

5.380伏接入的分布式电源，可采用无线公网通信方式（光纤到户的可采用光纤通信方式），但应采取信息安全防护措施；6.分布式电源送出线路的继电保护不要求双重配置，可不配置光纤纵差保护。

7.分布式电源并网点的电能质量应符合国家标准。

8.分布式电源调度自动化及电能量采集信息接入原则:380伏接入的分布式电源，暂只需上传电流、电压和发电量信息，条件具备时，预留上传并网点开关状态能力。

9.分布式电源项目应在并网点设置易操作、可闭锁、且具有明显断开点的并网开断设备。

XXXXXXXXXXXXXXXXXX5kW光伏发电项目并网验收报告2016年11月22日目录1、项目概况2、施工资质3、施工图纸4、竣工报告5、主要电气设备一览表6、组件认证7、逆变器认证一、项目概况项目概况二、施工资质三、施工图纸组件排布图支架图1支架图2四、竣工报告光伏发电工程竣工资料用户名称：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿用电单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿施工单位：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿施工委托书＿＿＿＿（以下简称甲方）自愿将工程建设任务委托给XXXXXXXX 有限公司（以下简称已方），由乙方进行项目全部的施工工作。

乙方应严格按照国家有关标准进行施工，未按需求方案进行施工，由甲方或电业局提出整改意见，乙方应立即按方案进行整改设计，直至项目合格。

自签订之日起生效，工程并网成功后委托书自行终止。

未尽事宜，双方协商解决。

甲方：乙方：＿＿＿年＿月＿日＿＿＿年＿月＿日竣工报检申请表竣工验收签证工程验收报告一、施工依据＿＿＿＿＿＿＿＿＿＿＿＿与XXXXXXXX有限公司签订的＿kW光伏发电系统工程安装服务协议及分布式住宅光伏发电系统安装验收标准，最终以电网公司要求为准。

二、施工组织机构XXXXXXXX有限公司项目经理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿联系电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿现场负责人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿联系电话：＿＿＿＿＿＿＿＿＿＿＿＿＿＿三、工程地点和范围安装地点：＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程开、竣工时间工程＿＿＿年＿月＿日开工，＿＿＿年＿月＿日竣工。

四、工程的主要内容1、支架及其基础的制作。

2、光伏组件的安装。

3、逆变器的安装。

4、直、交流电缆的敷设。

本工程由XXXXXXXX有限公司施工，技术资料、试验报告附后。

本工程竣工后我单位会同施工部门已自检，自检合格。

施工单位：XXXXXXXXXXXXXXX有限公司＿＿＿年＿月＿日光伏施工（基础）分项工程质量验收记录光伏施工（电气）分项工程质量验收记录接地电阻试验报告试验日期：年月日气候：温度：工程名称：接地电阻测试仪器：1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根试验类型：交接实验数据：单位（欧姆）施工检验单位：XXXXXXXX有限公司五、主要电气设备一览表主要电气设备一览表六、组件认证七、逆变器认证。

附件1：
关于陈剑锋光伏发电项目接入电网意见的函
陈剑锋：
你公司陈剑锋光伏发电项目接入系统方案已制定并通过审查。

经研究，原则同意该项目接入电网，具体意见如下：
一、项目规划规模为2.2千瓦，本期规模为2.2千瓦。

经双方商定，本项目电量结算原则为：自发自用剩余电量上网。

二、该项目本期接入系统方案为：
1. 接入电压等:交流220V。

2. 接入方式:110kV东方红变电站/10kV旺岭线/江山商贸城(二)箱变/低压公共线路。

3. 计量及计价方式：配置0.22kV单相电能计量装置 20（80）A （双向）1套，实现分布式光伏发电量、并网电量分别计量。

相关并网和下网电价按省物价局文件执行。

4. 投资分界：110kV东方红变电站/10kV旺岭线/江山商贸城(二)箱变/低压公共线路“T”接点，电源侧的电能表、电表箱由供电企业投资建设，负荷侧的电力设施（开关箱、开关、表后线）由客户投资建设。

三、请按此方案开展项目相关设计、施工等后续工作。

四、项目主体工程和接入系统工程完工后，请前往河东营业厅申请并网调试和验收服务。

五、本意见函可作为项目核准（或备案）支持性文件之一，文件有效期1年。

化州供电局
年月日。

分布式光伏项目验收规范标准1、范围为更好地指导和规范屋顶分布式光伏发电的项目验收，特制定本规范。

本规范适用于安装于建（构）筑物屋顶的分布式光伏发电项目，在工程竣工验收和电网公司并网接入验收均完成后，对项目进行整体的验收。

本规范适用于提供家庭生活起居用居住建筑屋顶之上建设的户用分布式光伏应用项目，以及除户用光伏应用以外，包括工业建筑、办公建筑、商业建筑、旅游建筑、科教文卫建筑、交通运输类建筑等屋顶之上建设的非户用分布式光伏应用项目。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB50794《光伏发电站施工规范》GB50797《光伏电站设计规范》GB50026《工程测量规范》GB50303《建筑电气工程施工质量验收规范》GB50202《建筑地基基础工程施工及质量验收规范》GB50203《砌体工程施工及质量验收规范》GB50205《钢结构工程施工及质量验收规范》GB50207《屋面工程质量验收规范》GB50217《电力工程电缆设计规范》GB50601《建筑物防雷工程施工与质量验收规范》GB50057《建筑物防雷与设计规范》GB/T9535《地面用晶体硅光伏组件设计鉴定和定型》GB/T18911《地面用薄膜光伏组件设计鉴定和定型》GB/T19964《光伏发电站接入电力系统技术规定》GB/T50796《光伏发电工程验收规范》GB/T50319《建设工程监理规范》DB33/T2004《既有建筑屋顶分布式光伏利用评估导则》DL/T5434《电力建设工程监理规范》CECS31:2006《钢制电缆桥架工程设计规范》3、术语和定义下列术语和定义适用于本规范。

3.1屋顶分布式光伏发电项目接入电网电压等级35千伏及以下，且单个并网点总装机容量不超过6兆瓦，在建（构）筑物的屋顶上建设，且在本台区内配电系统平衡调节为特征光伏发电项目。

分布式光伏扶贫发电项目验收规范Acceptance specification for distributed photovoltaic power generation projects分布式光伏扶贫发电项目验收规范1、范围为更好地指导和规范分布式光伏发电的项目验收，特制定本规范。

本规范适用于分布式光伏发电项目，在工程竣工验收和电网公司并网接入验收均完成后，对项目进行整体的验收。

本规范亦适用于提供家庭生活起居用的居住建筑屋顶之上建设的户用分布式光伏应用项目，以及除户用光伏应用以外，包括工业建筑、办公建筑、商业建筑、旅游建筑、科教文卫建筑、交通运输类建筑等屋顶之上建设的非户用分布式光伏应用项目。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB50794《光伏发电站施工规范》GB50797《光伏电站设计规范》GB50026《工程测量规范》GB50303《建筑电气工程施工质量验收规范》GB50202《建筑地基基础工程施工及质量验收规范》GB50203《砌体工程施工及质量验收规范》GB50205《钢结构工程施工及质量验收规范》GB50207《屋面工程质量验收规范》GB50217《电力工程电缆设计规范》GB50601《建筑物防雷工程施工与质量验收规范》GB50057《建筑物防雷与设计规范》GB/T9535《地面用晶体硅光伏组件设计鉴定和定型》GB/T189n《地面用薄膜光伏组件设计鉴定和定型》GB/T19964《光伏发电站接入电力系统技术规定》GB/T50796《光伏发电工程验收规范》GB/T50319《建设工程监理规范》DB33/T2004《既有建筑屋顶分布式光伏利用评估导则》DL/T5434《电力建设工程监理规范》CECS31:2006《钢制电缆桥架工程设计规范》3、术语和定义下列术语和定义适用于本规范。

工程质量报验表第五版表江苏省住房和城乡建设厅监制支架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxxMW分布式光伏发电项目xxx支架安装工程质量报验表第五版表江苏省住房和城乡建设厅监制组件安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxxMW分布式光伏发电项目xxx组件安装工程质量报验表第五版表江苏省住房和城乡建设厅监制桥架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx逆变器安装工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx汇流箱、并网柜安装工程质量报验表第五版表江苏省住房和城乡建设厅监制管线安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制电缆头制作、接线工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx电缆头制做、接线工程质量报验表第五版表江苏省住房和城乡建设厅监制线路（设备）绝缘电阻测试记录工程质量报验表第五版表江苏省住房和城乡建设厅监制支架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区支架安装工程质量报验表第五版表江苏省住房和城乡建设厅监制水管安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx水管安装工程质量报验表第五版表江苏省住房和城乡建设厅监制水系统电气安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx水系统电气安装工程质量报验表第五版表江苏省住房和城乡建设组件安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区组件安装工程质量报验表第五版表江苏省住房和城乡建设厅监制桥架安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区电缆桥架安装、线缆敷设工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区逆变器安装系统（工程）名称：xxx分布式光伏发电项目xxx区逆变器安装工程质量报验表第五版表江苏省住房和城乡建设厅监制系统电器安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区汇流箱、并网柜安装工程质量报验表第五版表江苏省住房和城乡建设厅监制管线安装工程检验批质量验收记录工程安装质量及其外观质量验收记录系统（工程）名称：xxx分布式光伏发电项目xxx区电缆桥架安装、线缆敷设。

施工质量验收及评定范围划分报审表工程名称：一五一在上课啦阿斯蒂芬阿斯蒂芬基编号：注本表一式份，由施工项目部填报，业主项目部、监理项目部各份，施工项目部存份。

一五一在上课啦阿斯蒂芬阿斯蒂芬基安装、电气工程施工质量验收及评定范围划分表施工质量验收及评定范围划分报审表注本表一式份，由施工项目部填报，业主项目部、监理项目部各份，施工项目部存份。

一五一在上课啦阿斯蒂芬阿斯蒂芬基土建工程施工质量验收及评定范围划分表单位工程验收申请表注本表一式四份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存一份。

单位工程质量检验评定表单位工程资料核查项目单位工程验收申请表注本表一式四份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存一份。

单位工程质量检验评定表单位工程资料核查项目分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

并网柜安装分部工程质量验收记录分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

配电装置安装分部工程质量验收记录分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

电缆施工分部工程质量验收记录分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

防雷及接地装置安装工程质量验收记录分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

通信及视频监控系统设备安装分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

光伏区安装分部工程质量验收记录分部工程质量报验申请表本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

箱变基础分部工程质量验收记录分项工程质量报验申请表工程名称：一五一在上课啦阿斯蒂芬阿斯蒂芬基编号：ABCD-HN-BS-FXGC-001本表一式份，由承包单位填报，业主项目部、项目监理部各一份，承包单位存份。

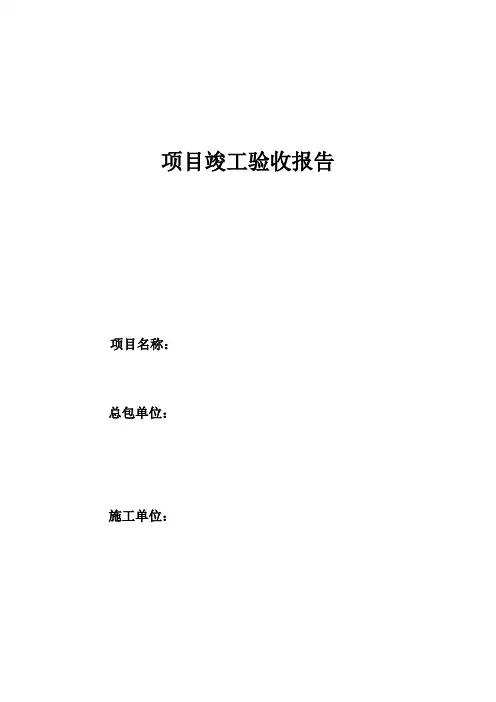

分布式光伏发电项⽬竣⼯验收报告WORD整理版分享项⽬竣⼯验收报告项⽬名称：潍坊临朐华建15MWp光伏发电项⽬总包单位：中国中元国际⼯程有限公司施⼯单位：肥城市建筑安装⼯程总公司报告⽇期： 2016 年 03 ⽉ 14 ⽇WORD整理版分享⼯程名称安装容量开⼯⽇期⼯程概况：潍坊临朐华建 15MWp光伏发电项⽬10.5913MWp电站类形屋顶分布式2015年 10⽉ 5⽇竣⼯⽇期2015年12⽉ 23⽇本项⽬位于⼭东省潍坊市临朐县 ( 地理位置：北纬 36° 29', 东经 118° 34' 附近 ) ⼭东华建铝业集团有限公司华建⼯业园、华建⼆分⼚及华铝股份三个⼚区共计⼗⼀个车间的钢结构建筑屋顶，该项⽬为⾃发⾃⽤余量上⽹分布式光伏发电项⽬，采⽤集中式发电和组串式发电的混合⽅案，并⽹电压等级为380V，共计 10 个并⽹点，实际并⽹容量10.5913MWp。

系统主要由太阳能光伏组件、直流防雷汇流箱、直流柜、并⽹逆变器、交流防雷汇流箱、智能双向计量表、通讯监控等组成。

关键设备型号具体为：组件： A、⼯业园 TSM-PC05A-260，共 7880 块组件， 2048.8kW。

B、⼆分⼚ TSM-PC05A-265， 8480 块组件， TSM-PC05A-260,300 块组件共8780 块组件， 2325.2kW。

C、股份公司 TSM-PC05A-255， 20140 块组件， TSM-PC05A-260，4160 块组件，共 24300 块， 6217.3kW。

逆变器： 20 台集中式逆变器，规格为 500kW， 8 台 1MW逆变房（逆变房内设有 2 台 500kW 集中逆变器）；5 台组串逆变器的规格为 50kW。

直流汇流箱：三种规格，分别为8汇 1、12汇 1和 16汇 1；交流汇流箱：两种规格，分别为100kW、 150kW。

项⽬关键照⽚：验收成员表总包单位分包单位WORD整理版分享何永芬、王宁、王莎、陆俊杰、宋长荣、范长安、姜涛、明勇、商勇杰、邓宗⾬张林海、李勇、殷晓刚、徐燕⼀、竣⼯资料验收类别⽂件类⽂件类序资料名称提供单位提供检查结果号情况1⼯程竣⼯报告施⼯单位有⼯程竣⼯报告2拟验⼯程清单施⼯单位⽆/3未完成⼯程清单施⼯单位⽆/4⼯程建设监理⼯作报告监理单位有质量评估报告5⼯程设计⼯作报告设计单位有⼯作报告6⼯程施⼯管理⼯作报告施⼯单位有⼯作总结7重⼤技术问题专题报告施⼯单位⽆/8前期⼯作⽂件及批复⽂件施⼯单位有备案证明、初步意见、接⼊系统⽅案9管理部门批⽂施⼯单位有并⽹验收意见单10招标投标⽂件施⼯单位⽆/11合同⽂件施⼯单位有EPC合同补充协议12⼯程项⽬划分资料施⼯单位有施⼯质量项⽬验评划分表13分项⼯程质量评定资料施⼯单位有分项⼯程报审表及验收记录14分部⼯程质量评定资料施⼯单位有分部⼯程报审表及验收记录15单位⼯程质量评定资料施⼯单位有⼯程质量验收报审表16⼯程外观质量评定资料施⼯单位有材料报审表及进场验收记录质量管理体系18⼯程安全管理有关⽂件施⼯单位有安全管理制度、安全管理体系、危险识别和风险评估19⼯程施⼯质量检验⽂件施⼯单位有检验批报审表及验收记录监理例会会议纪要、监理⽉报、安20⼯程监理资料监理单位有全监理应急预案、机电专业监理实施细则、监理规划、监理⼯作联系单21施⼯图设计⽂件设计单位有竣⼯图（设计依据及设计规范）22⼯程设计变更资料设计单位有设计变更通知单23重要会议记录施⼯单位有图纸会审、第⼀次项⽬例会24安全、质量事故资料施⼯单位⽆/25⼯程建设中使⽤的技术标准施⼯单位有技术协议、施⼯蓝图、技术交底26⼯程建设标准强制性条⽂施⼯单位有条⽂批复⼆、基础建设及安装质量验收类别项⽬定位放线⽀架基础混凝⼟基础基础⼯程⽀架安装组件安装安装组件⼯程安装内容标准检查结果（数据及判断）基底标⾼与符合图纸及设计要求；合格尺⼨外观质量⽆变形、损伤、缺失，排布整齐⼀致、美观；合格定位连接符合图纸及设计要求；连接正确、牢固、可靠、⽆松动；合格预埋件尺⼨预埋件尺⼨与位置符合设计要求；标⾼偏差：预埋螺栓[0,+20]mm; 预埋件 [-5,0]mm;合格与偏差轴线偏差：预埋螺栓≤2mm;预埋件 [-5,+5]mm;安全防护外露⾦属预埋件应进⾏防腐处理；不应破坏屋⾯防⽔合格层 , 或根据原防⽔结构重新进⾏防⽔恢复；外观质量表⾯平整、颜⾊⼀致，排布整齐；⽆蜂窝、⿇点、⽓泡、合格划痕、脏污、杂物；⽆缺边、缺⾓、裂缝、裂缝等；整体尺⼨符合设计要求；轴线偏差 :[-10,+10]mm;尺⼨与偏差顶标⾼偏差 :[-10,0]mm;合格垂直度偏差：每⽶≤5mm、全⾼≤ 10mm截⾯尺⼨偏差： [-20,+20]mm安全防护层 , 或根据原防⽔结构重新进⾏防⽔恢复；外观质量⽆明显破损、扭曲变形；排布整齐、⼀致、美观；合格安装位置安装位置准确 , 连接牢固 , 符合设计要求；合格⽅位⾓、倾⾓符合设计要求；允许偏差为±1o合格安装允许偏中⼼线偏差：≤2mm梁标⾼偏差（同组）：≤3mm⽴柱合格差⾯偏差（同组）：≤3mm防腐镀锌层完好；施⼯轻微损伤或焊接表⾯应按设计要安全防护求进⾏防腐处理；合格⽀架镀锌层或防腐层需满⾜设计要求；⽀架与接地系统进⾏防雷连接；螺栓紧固符合设计要求；如⽆设计要求，需按加防松垫⽚并拧紧，合格螺纹保证⾄少外露2~3 丝；外观质量整个⽅阵颜⾊均匀⼀致、⽆⾊差；⽅阵排布整齐、⼀致、合格美观；单⽚组件各部件完好⽆损；⽅位⾓和倾符合设计要求；允许偏差为±1o合格⾓安装允许偏组件边缘⾼差：相邻组件间≤2mm、同组组件间≤ 5mm合格差安全防护组件与组件之间、组件与⽀架之间进⾏防雷接地；合格施⼯轻微损伤、切割或焊接表⾯应按设计要求进⾏防腐处理；防腐层需满⾜设计要求；汇流箱安装螺栓紧固符合设计要求；如⽆设计要求，需按加防松垫⽚并拧紧，合格螺纹保证⾄少外露2~3 丝；组件连接数量和路径符合设计要求；组件间接插件应连接牢固；电⽓连接外接电缆同接插件连接处应搪锡；合格组件间连接线应利⽤⽀架进⾏固定，应整齐、美观；组件间或组串间连接正确，⽆短接；外观质量表⾯镀层牢固，漆⾯匀称，⽆剥落、锈蚀及裂痕等现象，合格箱体平整，元器件⽆松动与丢失；安装位置符合设计要求；⽀架和固定螺栓应为防锈件；合格安装允许偏垂直偏差 <1.5mm；合格差具备闭锁装置；室外汇流箱具备防腐、防锈、防暴晒功安全防护能；进线端及出线端与汇流箱接地端绝缘电阻不应⼩于合格20MΩ；汇流箱与接地系统进⾏防雷连接；本体固定牢固、可靠；合格机壳表⾯镀层牢固，漆⾯匀称，⽆剥落、锈蚀及裂痕等外观质量现象；机壳⾯板平整，设备的外观及主要零部件⽆损坏、受潮现象，元器件⽆松动与丢失；逆变器安装系统安装电⽓安装⼆次⼯程系统安装安装位置符合设计要求；⽀架和固定螺栓应为防锈件；合格采⽤基础型钢固定的逆变器，其安装偏差需满⾜：安装允许偏不直度： <1mm/m、 <3mm/全长；⽔平度： <1mm/m、 <3mm/全长；合格差位置误差及不平⾏度：<3mm/全长；基础型钢安装后，其顶部应⾼出抹平地⾯10mm应有明显的可靠接地；安全防护电缆接引完毕后，逆变器本体预留孔洞及电缆管⼝应进合格⾏防⽕封堵；本体固定牢固、可靠；合格安装位置安装位置、⽅向符合设计要求；合格安装与接线符合设计要求和 GB50171《电⽓装置安装⼯程盘、柜及⼆次回路接线施⼯及验收规范》相关规定；合格直流系统安符合设计要求和符合GB50172《电⽓装置安装⼯程蓄装电池施⼯及验收规范》相关要求；合格安全防护应有明显的可靠接地；电缆接引完毕后，本体预留孔洞及电缆管⼝应进⾏防⽕封堵；合格符合设计要求和产品技术要求；电⽓连接电⽓连接正确、⽆误；合格线号标识正确、清晰、不退⾊；标识牌内容符合设计，悬挂位置牢靠，字迹不宜脱落；其他电⽓设备安装防雷接地架空线路与电缆安装WORD整理版分享⾼压电器符合设计要求和GB50147《电⽓装置安装⼯程⾼压电器施⼯及验收规范》相关规定；合格电⼒变压器符合设计要求和GB50148《电⽓装置安装⼯程电⼒变和互感器压器、油浸电抗器、互感器施⼯及验收规范》合格相关规定；母线装置符合设计要求和GB50149《电⽓装置安装⼯程母线装置施⼯及验收规范》相关规定；合格低压电器符合设计要求和GB50254《电⽓装置安装⼯程低压电器施⼯及验收规范》相关规定；合格环境检测仪等其他电⽓符合设计要求和产品技术要求；合格设备本体固定牢固、可靠；合格符合设计要求和产品技术要求；电⽓连接电⽓连接正确、⽆误；线号标识正确、清晰、不退⾊；合格标识牌内容符合设计，悬挂位置牢靠，字迹不宜脱落；安装位置、⾛向符合设计要求；安装位置接地体顶⾯埋深≥600mm；合格接地体间距离≥ 2 倍的接地体长度接地体与建筑距离符合设计要求；可能遭机械公路、铁路、管道交叉处：⾓钢覆盖或穿钢管；损伤处的保合格通过墙壁处：明孔、钢管或其他坚固保护套；护刷防腐漆或镀锌保护；合格焊接表⾯应按设计要求进⾏防腐处理；接地电阻符合设计要求；⾦属⽀架应与主接地⽹或建筑物接地系统可靠连接；带搭接与连接边框组件应将边框可靠接地；盘柜、汇流箱及逆变器等合格电⽓设备的接地应牢固可靠、导通良好，⾦属盘门应⽤裸铜软导线与⾦属构架或接地排可靠接地；安装位置安装位置、⾛向符合设计要求；不适⽤架空线路符合设计要求和GB50173《电⽓装置安装⼯程35KV 及以下架空电⼒线路施⼯及验收规范》相关规定；不适⽤电缆线路符合设计要求和GB50168《电⽓装置安装⼯程电缆线路施⼯及验收规范》相关规定；合格桥架安装桥架使⽤要求符合CECS 31-2006 《钢制电缆桥架⼯程合格设计规范》及相关规范WORD整理版分享三、项⽬安全性及相关电性能验收测试项⽬标准抽检⽐例测试结果（Ω）判定0.650.66 1.450.670.63接地电阻＜ 4Ω10 处合格1.20.690.69 1.00.68光伏⽅阵绝 2.5 1.933 2.7 1.8＞ 1MΩ10 处合格缘3.6 2.892468.9四、⼯程竣⼯验收结论：该⼯程质量符合设计及施⼯合同要求，⽆违法强制性规范要求。

分布式光伏项目验收规范标准(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除分布式光伏项目验收规范标准1、范围为更好地指导和规范屋顶分布式光伏发电的项目验收，特制定本规范。

本规范适用于安装于建（构）筑物屋顶的分布式光伏发电项目，在工程竣工验收和电网公司并网接入验收均完成后，对项目进行整体的验收。

本规范适用于提供家庭生活起居用的居住建筑屋顶之上建设的户用分布式光伏应用项目，以及除户用光伏应用以外，包括工业建筑、办公建筑、商业建筑、旅游建筑、科教文卫建筑、交通运输类建筑等屋顶之上建设的非户用分布式光伏应用项目。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB50794《光伏发电站施工规范》GB50797《光伏电站设计规范》GB50026《工程测量规范》GB50303《建筑电气工程施工质量验收规范》GB50202《建筑地基基础工程施工及质量验收规范》GB50203《砌体工程施工及质量验收规范》GB50205《钢结构工程施工及质量验收规范》GB50207《屋面工程质量验收规范》GB50217《电力工程电缆设计规范》GB50601《建筑物防雷工程施工与质量验收规范》GB50057《建筑物防雷与设计规范》GB/T9535《地面用晶体硅光伏组件设计鉴定和定型》GB/T18911《地面用薄膜光伏组件设计鉴定和定型》GB/T19964《光伏发电站接入电力系统技术规定》GB/T50796《光伏发电工程验收规范》GB/T50319《建设工程监理规范》DB33/T2004《既有建筑屋顶分布式光伏利用评估导则》DL/T5434《电力建设工程监理规范》CECS31:2006《钢制电缆桥架工程设计规范》3、术语和定义下列术语和定义适用于本规范。

关于光伏电站并网工程验收工作的有关说明一、并网验收的条件和程序1.验收的基本条件光伏电站本体及并网工程全部施工完毕，土建工程、电气安装、试验、调试工作完成，电力通讯、电力调度数据网、二次安全防护、继电保护、调度自动化、光功率预测、动态无功补偿、稳控、PMU功角相量测量、调度发电计划与申报系统、AGC自动发电控制、AVC自动电压无功调节控制、防误操作系统、电能量采集等系统全部联调完毕，电站内部通过三级（建设单位、施工单位、监理单位）自检验合格，电站和汇集站并网验收资料齐全有效，并已分别整理报送交易中心后（见附件：新能源电站并网验收基本资料清单），电站可提出并网验收申请。

2.并网验收程序和组织方式交易中心收到新能源电站并网资料和验收申请书后，组织地区供电公司开展工程现场前期核查。

对于检查基本具备验收条件的电站，交易中心与光伏企业协商确定并网验收时间安排，组织相关部门和单位人员成立现场验收组，赴电站现场开展并网验收工作。

对于现场核查提交的并网验收细料与实际工程建设情况不符的电站，安排工程完善期，待有关工程全部完工，经检查现场基本具备条件后，交易中心与新能源发电企业协商确定并网验收时间安排。

现场验收组按照技术专业一般分为：一次设备、线路、二次设备、新能源调度管理、安全管理、技术资料、通信自动化和信息安全、电能计算、供用电及电量抄核、电气交接性试验、商业化运营条件等专业验收小组，分别按照有关规程、规范、标准和规定，针对各专业情况进行全面检查和验收，并填写现场检查验收意见单，明确存在缺陷问题和专业验收结论性意见。

新能源电站本体及并网工程首次现场验收不合格的，现场验收组向电站方提交现场检查验收意见单，安排整改消缺期，待现场工程缺陷全部整改完善后，进行现场复检验收。

组织现场复检验收的基本条件是：新能源电站已针对工程缺陷问题逐条整改完善，编制了工程消缺整改报告，提交了复检验收申请书，整改消缺报告应逐条说明整改措施、消缺过程、整改结果等情况，并通过拍摄整改前后的现场照片和补充资料详细说明整改消缺情况。
