电子元器件技术培训.

常用电子元器件的识别与检测培训1. 引言随着科技的不断发展，电子元器件在各行各业中的应用越来越广泛。

为了确保电子设备的正常运行和安全性，对常用电子元器件的识别与检测技能变得尤为重要。

本文将介绍常用电子元器件的识别与检测方法，并提供培训指南，以帮助读者掌握相关技能。

2. 电子元器件的分类常用的电子元器件可分为几大类：被动元器件、主动元器件和电子器件。

2.1 被动元器件被动元器件是指在电子电路中不会放大或产生能量的元器件，常见的有电阻、电容和电感等。

这些元器件通常用来调整电路的电流、电压和频率等特性。

2.2 主动元器件主动元器件是指在电路中能够放大或产生能量的元器件，最常见的主动元器件是晶体管和集成电路等。

这些元器件通常用于放大电流信号、控制电压和实现逻辑运算等。

2.3 电子器件电子器件是指用于电子设备中的各种部件，包括开关、传感器、显示器等。

这些元器件能够实现电子设备的各种功能，如开关控制、信号检测和数据显示等。

3. 电子元器件的识别方法正确识别电子元器件是进行后续检测和维修工作的基础。

以下是几种常见的电子元器件的识别方法：3.1 外观标识大多数电子元器件上都会印有外观标识，包括元器件的型号、批次号和制造商等信息。

通过仔细观察这些标识，可以初步确定元器件的类型和规格。

3.2 尺寸和形状不同类型的电子元器件在尺寸和形状上也有所区别。

例如，电阻器通常是长条形状，而电容器则是圆柱形状。

通过测量元器件的尺寸和形状，可以进一步确定其类型。

3.3 颜色标记部分电子元器件上会有颜色标记，用于表示其阻值、容值或其他特性。

比如，在电阻器上常见的色环标记可以用来确定其阻值范围和精度等。

3.4 测量特性通过使用万用表等测试工具，可以测量电子元器件的特性，包括电阻、电容和电感等。

这些特性的测量结果可以进一步帮助确定元器件的类型和规格。

4. 电子元器件的检测方法电子元器件的检测是为了确保其性能和质量符合设定的标准。

以下是几种常见的电子元器件检测方法：4.1 电阻测量使用万用表等工具，测量电阻器的阻值是否符合要求。

电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如： R1 表示编号为 1 的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、瓷电阻、贴片电阻等。

1)参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是： 1 兆欧=1000 千欧=1000000 欧。

电阻的参数标注方法有 3 种，即直标法、色标法和数标法。

A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。

如上图所示的贴片电阻 102 表示1 KΩ。

B、色环标注法使用最多。

有四色环电阻、五色环电阻(精密电阻)，色环标注法的前两条色环 (四色环电阻)或者前三条色环(五色环电阻)代表有效数字，倒数第二条代表倍率，最后一条代表误差。

如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字 150，倒数第二条金色表示倍率 X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。

2)电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色X0.01 ±10金色X0.1 ±5黑色0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色7 X10000000 ±0.1灰色8 X100000000白色9X10000000003) 不同功率的电阻对应的相关尺寸：尺寸功率ФD±0.5mm1/8W 1/4W 1/2W 1W 2W 3W5W4)贴片电阻各类参数L(mm) ±0.21.01.62.0 1/8W 、1/4W2、电容1) 电容在电路中普通用“C ”加数字表示(如C13 表示编号为 13 的电容)。

电子元器件培训计划一、前言随着电子科技的不断发展，电子元器件在现代社会中的应用越来越广泛。

无论是在通信、计算机、医疗、汽车、航空航天等领域，电子元器件都扮演着重要的角色。

因此，对电子元器件进行深入了解和掌握，对于工程师和技术人员来说至关重要。

本培训计划旨在帮助工程师和技术人员系统地了解电子元器件的基本原理、分类、特性和应用，并为他们提供使用电子元器件的技能和知识。

通过本培训，参与者将能够更好地应用电子元器件解决实际问题，提高工作效率和质量。

二、培训目标1. 系统地了解电子元器件的基本原理和分类；2. 掌握电子元器件的特性和参数；3. 了解电子元器件的应用场景和使用技巧；4. 能够根据实际需求选择合适的电子元器件；5. 提升工程师和技术人员的技能水平。

三、培训内容1. 电子元器件的基本原理和分类- 电子元器件的定义和作用- 电子元器件的分类和特点- 传导型元器件和电子管型元器件的比较2. 电阻器- 电阻器的基本原理和特性- 固定电阻器和可变电阻器的区别- 电阻器的选型和应用3. 电容器- 电容器的基本原理和特性- 极性电容器和非极性电容器的区别- 电容器的选型和应用4. 电感器- 电感器的基本原理和特性- 电感器的分类和应用场景- 电感器的选型和参数计算5. 二极管- 二极管的基本原理和特性- 晶体二极管和真空二极管的比较- 二极管的正向特性和反向特性6. 晶体三极管- 晶体三极管的基本原理和特性- 晶体三极管的放大特性和工作原理- 晶体三极管的应用场景和选型方法7. 大规模集成电路- 大规模集成电路的发展历程和特点- 不同类型的大规模集成电路的分类和应用 - 大规模集成电路的设计和生产工艺8. 传感器- 传感器的基本原理和分类- 不同类型传感器的特性和应用场景- 传感器的选型和参数计算9. 集成电路封装技术- 集成电路封装的发展历程和分类- 不同类型集成电路封装的特点和应用- 集成电路封装的设计和工艺10. 电子元器件的使用技巧和案例分析- 电子元器件的使用注意事项- 不同场景下电子元器件的应用技巧- 典型电子元器件的实际案例分析四、培训方法1. 理论讲解：通过专业的讲师，系统地讲解电子元器件的基本原理、分类、特性和应用。

电子元器件培训资料电子元器件培训资料（上）电子元器件是现代电子技术的基础，是构建电路的重要组成部分。

对于从事电子行业或对电子感兴趣的人来说，了解电子元器件的基本知识和特性非常重要。

本篇文章将为大家介绍电子元器件的一些基础知识。

一、电子元器件的分类电子元器件通常可以分为两大类：被动元器件和主动元器件。

被动元器件是指在电子电路中不需要外部能源供应就可以完成一定的功能的器件，如电阻、电容、电感等。

主动元器件则需要外部能源供应才能完成相应的功能，如二极管、三极管等。

被动元器件在电子电路中起到稳定和调节电流、电压的作用，承担着信号的传输和处理工作。

其中，电阻是调节电路中电流和电压的重要元器件，电容可以存储和释放电荷，电感则可以储存磁能。

这些被动元器件在电路中起到了至关重要的作用。

主动元器件则是能够放大和控制电子信号的器件。

二极管是一种常用的主动元器件，它能够将电流只沿一个方向导通，而阻止沿相反方向的电流流动。

这使得二极管在电子电路中能够起到整流和稳压的作用。

二、电子元器件的特性每种电子元器件都有其独特的特性，了解这些特性对于正确应用和选择电子元器件非常重要。

1. 电阻的特性：电阻是电子电路中常用的被动元器件，它的特性主要包括电阻值、功率和温度系数。

电阻值是电阻元件阻碍电流通过的程度，通常用欧姆（Ω）表示。

功率则表示电阻元件所能承受的最大功率。

温度系数则表示电阻元件阻值随温度变化的情况。

2. 电容的特性：电容主要有电容值和电压系数两个特性。

电容值表示电容元件可以储存的电荷量，通常以法拉（F）为单位。

电压系数则表示电容元件的电容值随电压变化的情况。

3. 电感的特性：电感包括电感值和质量因数两个特性。

电感值表示电感元件储存磁能的程度，通常以亨利（H）为单位。

质量因数则表示电感元件耗能的情况。

4. 二极管的特性：二极管有导通和截止两种状态，其特性关键在于正向导通电压和反向耐压。

正向导通电压是指二极管开始导通的电压，反向耐压则是指二极管能够承受的最大反向电压。

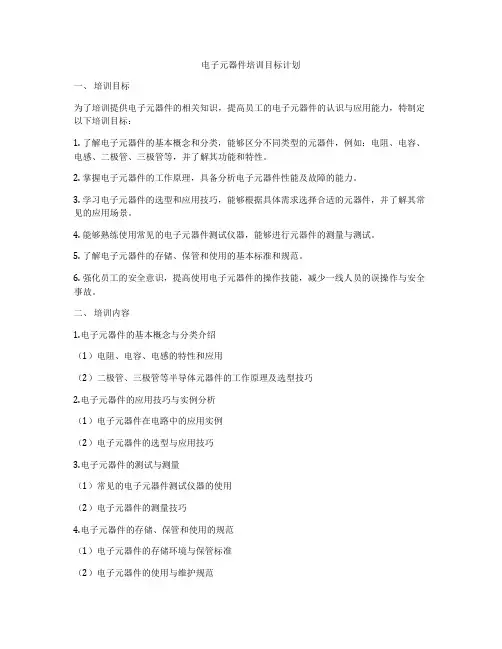

电子元器件培训目标计划一、培训目标为了培训提供电子元器件的相关知识，提高员工的电子元器件的认识与应用能力，特制定以下培训目标：1. 了解电子元器件的基本概念和分类，能够区分不同类型的元器件，例如：电阻、电容、电感、二极管、三极管等，并了解其功能和特性。

2. 掌握电子元器件的工作原理，具备分析电子元器件性能及故障的能力。

3. 学习电子元器件的选型和应用技巧，能够根据具体需求选择合适的元器件，并了解其常见的应用场景。

4. 能够熟练使用常见的电子元器件测试仪器，能够进行元器件的测量与测试。

5. 了解电子元器件的存储、保管和使用的基本标准和规范。

6. 强化员工的安全意识，提高使用电子元器件的操作技能，减少一线人员的误操作与安全事故。

二、培训内容1.电子元器件的基本概念与分类介绍（1）电阻、电容、电感的特性和应用（2）二极管、三极管等半导体元器件的工作原理及选型技巧2.电子元器件的应用技巧与实例分析（1）电子元器件在电路中的应用实例（2）电子元器件的选型与应用技巧3.电子元器件的测试与测量（1）常见的电子元器件测试仪器的使用（2）电子元器件的测量技巧4.电子元器件的存储、保管和使用的规范（1）电子元器件的存储环境与保管标准（2）电子元器件的使用与维护规范5.电子元器件的安全操作（1）电子元器件的安全使用注意事项（2）常见的电子元器件安全事故案例分析三、培训方法1. 理论讲解：采用课堂讲授的方式，讲解电子元器件的基本概念和分类、工作原理、选型应用技巧等内容。

2. 实例分析：通过真实的案例分析，讲解电子元器件在实际工程中的应用技巧和问题解决方法。

3. 仪器操作：进行电子元器件测试仪器的操作演示和实际操作，帮助员工掌握电子元器件的测量与测试技能。

4. 互动讨论：通过讨论和交流，促进员工之间的思想碰撞和经验分享，提高学习效果。

5. 情景模拟：通过电子元器件操作场景的模拟，让员工在真实环境中进行操作，加强安全操作意识。

电子元器件培训方案一、培训背景与目的随着科技的迅速发展和各行业对电子产品需求的不断增加，电子元器件的应用也日益广泛。

然而，由于电子元器件的种类繁多、功能复杂，对于从事与电子元器件相关行业的工程师和技术人员来说，需要具备扎实的电子元器件专业知识和技能。

为了提高员工的专业水平和技能素质，本培训方案旨在对电子元器件进行系统性、全面的培训，以满足公司业务发展需求。

二、培训内容及安排1. 电子元器件基础知识培训1.1 电子元器件的分类与特点1.2 电子元器件的基本参数与性能1.3 电子元器件的常见规格与封装1.4 电子元器件的功能与应用场景2. 电子元器件的测试与测量2.1 电子元器件测试的基本原理2.2 常用的电子元器件测试仪器与设备2.3 电子元器件测试的注意事项与技巧3. 电子元器件的选型与采购3.1 电子元器件选型的基本原则3.2 电子元器件选型与应用案例分析3.3 电子元器件采购的流程与管理4. 电子元器件的焊接与组装4.1 电子元器件的常见焊接方法与工艺4.2 电子元器件的组装与连接技术4.3 电子元器件焊接与组装的常见问题与解决方法5. 电子元器件的故障排除与维修5.1 电子元器件故障排除的基本原理与方法5.2 常见的电子元器件故障案例与分析5.3 电子元器件维修的注意事项与技巧三、培训方法1. 理论讲授：通过课堂教学授课，介绍电子元器件的基础知识、测试与测量、选型与采购、焊接与组装、故障排除与维修等内容，让学员了解电子元器件的相关知识与技能。

2. 实践操作：通过实际操作和实验，让学员亲自动手进行电子元器件的测试、组装、焊接等操作，提高其实际操作能力和技巧。

3. 案例分析：通过分析实际案例，让学员了解电子元器件在实际工程中的应用场景和常见问题，并提供解决方案，以提高学员的问题解决能力。

四、培训评估与考核1. 学员学习情况的评估：根据学员在课堂教学及实践操作中的表现，进行学习情况的评估，包括学习态度、学习效果等。

电子元器件基础知识培训1. 什么是电子元器件电子元器件是指用于电子设备中的各种组成部分，通常是用于控制电流和电压的硬件。

电子元器件通常由半导体材料，金属导体和绝缘材料制成。

它们是电子设备的基本构造单元，用于构建各种电子产品。

电子元器件可以分为被动元器件和主动元器件两大类。

被动元器件是指那些不需要外部电源来工作的元器件，例如电阻器、电容器和电感器。

主动元器件是指那些需要外部电源才能正常工作的元器件，例如晶体管、二极管和集成电路。

2. 常见的电子元器件2.1 电阻器电阻器是一种用于控制电流流过的元件。

它的主要作用是限制电流的大小，降低电路中的电压。

电阻器通常由导电材料制成，例如金属或碳。

常见的电阻器有固定电阻器和可变电阻器。

固定电阻器的电阻值固定不变，而可变电阻器可以通过调节电阻器的阻值来控制电流的大小。

2.2 电容器电容器是一种用于存储电荷的元件。

它由两个导电板和夹层介质组成。

当在电容器的两个导电板之间施加电压时，电荷会在导电板上积累。

电容器的容量决定了它可以存储的电荷量的大小。

电容器可以用于平滑电压、储存能量和滤波等应用。

2.3 电感器电感器是一种用于储存电能的元件。

它由一个绕组和一个磁性材料构成。

当通过电感器的绕组施加电流时，会产生一个磁场。

当电流停止流动时，磁场会崩溃产生一个反向的电动势，阻碍电流的变化。

电感器常用于储存能量、滤波和信号传输等应用。

2.4 二极管二极管是一种具有单向导电性的元件。

它有正向和反向两个工作状态。

在正向工作状态下，电流可以流过二极管；在反向工作状态下，电流无法流过二极管。

二极管常用于整流和信号检测等应用。

2.5 晶体管晶体管是一种用于放大和切换电信号的元件。

它可以放大微小的电信号，将其变成更大的电信号输出。

晶体管通常分为三个层面，即发射极、基极和集电极。

通过对基极施加信号，可以控制晶体管的工作状态。

晶体管常用于放大器、开关和逻辑电路等应用。

3. 电子元器件的分类根据功能和使用范围，电子元器件可以进一步分为几类： - 功率元器件：用于处理较大电流和高电压的元器件，例如功率放大器、功率开关等。

电子元器件培训资料1(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电子元器件培训资料一，电阻器与电位器电阻：当电流流过导体时，导体对电流的阻力作用称为电阻，由骨架，电阻体，引出线和保护层四部分组成。

二，分类1，按构成材料分：合金型电阻、薄膜型电阻、合成型电阻等。

2，按结构分：固定电阻、可变电阻、电位器等。

三，电阻的型号命名方法1，第一部分用字母表示产品名称（R表示电阻，W表示电位器）2，第二部分用字母表示产品材料3，第三部分一般用数字表示分类，个别类型也可用字母表示4，第四部分用数字表示序号四，主要参数1，标称阻值与偏差标称阻值：在电阻上标注的阻值、单位：欧姆允许偏差：标称阻与实测值之间允许的最大偏差范围，通常分三段：Ⅰ级±5% Ⅱ级±10% Ⅲ级±20%标识方法：ａ直标法：用数字和单位符号在电阻体表面直接标出阻值用码数直接标出允许偏差10KΩ5%ｂ文字符号法用数字和文字符号有规律的组合，表示阻值和误差其规律为：阻值单位用文字符号，如：R(Ω) K（KΩ） M(MΩ)阻值的整数写在单位符号前，小数部分在后。

如：5R1 R51（）51R（51Ω） 5K1Ω)允许偏差不般用Ⅰ、Ⅱ、Ⅲ级ｃ色标法：四色环五色环颜色数字乘数偏差颜色数字乘数偏差棕 1 10' ±1% 柴 7 107 ±%红 2 102 ±2% 灰 8 108 --橙 3 103 / 白 9 109 ±50%~20%黄 4 104 / 黑 0 100 /绿 5 105 ±% 金 / 10-1 ±5%兰 6 106 ±% 银 / 102 ±10%无 / / ±20%d数码表示法用三位数码表示电阻阻值，第一位和第二位为有效值，第三位为乘数，即0的个数。

如：103即10000Ω(10K)2,额定功率电流流过电阻器产生热理，当电流过大，温升过高就会将其烧坏.在规定温度下，电阻器在电路中长期连续工作的允许消耗的最大功率称数字功率。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

电子元器件培训资料电子元器件是现代电子设备的核心组成部分，对于从事电子行业的人员而言，了解电子元器件的基本原理、特性和使用方法是必不可少的。

本文将为大家介绍一些电子元器件的基础知识和培训资料。

一、电阻器电阻器是一种用于控制电流的元器件，它的主要作用是限制电流的流动。

在电子电路中，电阻器经常用来调整电路的电压和电流，起到稳定电路工作状态的作用。

电阻器的参数有阻值、功率、容差等，不同的应用需求会选择不同参数的电阻器。

二、电容器电容器是一种存储电荷的元器件，它的主要作用是储存和释放电能。

在电子电路中，电容器常被用来平滑和滤波电流，起到稳定电路工作状态的作用。

电容器的参数有容量、工作电压、极性等，选择合适的电容器能够有效改善电路的性能。

三、电感器电感器是一种储存磁能的元器件，它的主要作用是储存和释放磁能。

在电子电路中，电感器常被用来限制和改变电流的变化率，起到稳定电路工作状态的作用。

电感器的参数有电感值、工作电流、品质因数等，合理选择电感器可以提高电路的效率和稳定性。

四、二极管二极管是一种具有单向导电性的元器件，它的主要作用是将交流信号转换为直流信号。

在电子电路中，二极管常被用作整流器、发光器件、保护器件等。

二极管有很多种类，如普通二极管、肖特基二极管、Zener二极管等，每种二极管都有特定的应用场景和工作特性。

五、三极管三极管是一种具有放大和开关功能的元器件，它的主要作用是放大电流和控制电流流动。

在电子电路中，三极管常被用作放大器、开关和信号调节器等。

三极管分为NPN型和PNP型，它们的电流流动方向和工作原理有所差异，选用合适的三极管可以满足不同的电路需求。

六、集成电路集成电路是将许多电子元器件集成在一起的元器件，它的主要特点是体积小、功耗低、功能复杂。

在现代电子设备中，集成电路已经成为主流，应用广泛。

根据集成电路的设计和功能不同，可以分为模拟集成电路、数字集成电路和混合集成电路。

七、传感器传感器是一种将感知信息转换为电信号的元器件，它的主要作用是采集和转换各种物理量。
