高级路由被动接口的配置

操纵路由更新路由更新的控制以及路由的重发布知识部分一、路由更新控制1.passive-interface（被动接口）①RIPv1/RIPv2/IGRP不存在邻居关系。

若一个接口配置为passive-interface，则可以从该接口接收路由更新，但不能发送路由更新信息。

②EIGRP/OSPF存在邻居关系。

若一个接口配置为passive-interface，则邻居关系将无法建立。

双方都无法学习到对方的路由信息。

2.分发列表（distribute-list）分发列表的操作步骤：第1步：确定要过滤的路由的网络地址，并用访问列表（access-list）或前缀列表（prefix-list）创建一个匹配组；第2步：确定要过滤入站接口、出站接口还是从另一个路由协议重分发而来的路由更新；第3步：使用distribute-list命令，将上面创建的匹配组应用于路由器出入接口上。

①方式一：使用access-list来匹配一组路由（粗略的匹配IP路由）示例1：单个路由协议的过滤router(config)#access-list 1 permit 192.168.1.0 0.0.0.255router(config)#router rip /eigrp 100router(config-router)#distribute-list 1 out #本路由器从所有接口发出的rip /eigrp 100更新时，只能发送192.168.1.0/24的路由。

router(config-router)#distribute-list 1 out e0 #本路由器从e0接口发出的rip /eigrp 100更新时，只能发送192.168.1.0/24的路由。

router(config-router)#distribute-list 1 in #本路由器从所有接口接收的rip /eigrp 100更新中，只能接收192.168.1.0/24的路由。

《高级路由交换技术》课程标准一、课程概述（一）课程定位本课程是计算机网络技术、信息安全相关专业的一门专业核心课程。

《高级路由交换技术》是我院计算机网络技术专业课程体系中的核心课程之一。

是学生取得职业资格证书的必修课程，是在明确计算机网络技术专业发展方向的前提下，通过对网络管理员职业岗位进行系统化（社会、企业、毕业生）的调研与分析，采用以行动为导向，基于工作过程系统化的课程开发，所形成的一门教学做一体化课程。

《高级路由交换技术》根据企业对网络管理员职业岗位工作的人才需求，课程定位于中小企业网络的组建、设备的选型、设备的调试、管理维护以及技术支持等职业岗位任务。

学生必需掌握计算机网络技术、通信技术、局域网组网技术、路由交换技术等的应用开发、调试和维护的基本理论、基本知识和基本技能与方法，能熟练运用路由交换技术解决工程实际问题，具有扎实的基础知识和基本技能。

在使学生获得“高级路由交换技术”的基本理论、基础知识的同时，着重培养学生的技能，提高他们分析问题、解决应用问题以及应用路由交换技术的能力，为顶岗实习、毕业设计和毕业后从事网络工程方面的工作打下坚实的基础。

先修课程：计算机网络技术、网络设备配置与管理后续课程：路由交换综合实训（二）课程设计思路本课程在与实际计算机网络规划过程高度仿真的教、学、做一体化的情境教学中，使学生学习掌握大型网络规划的过程、配置路由器和交换机高级技术的使用方法、模块化网络的搭建配置与测试等操作技术，达到网络规划设计师岗位、网络维护岗位的技术水平。

学生通过对大型计算机网络规划和配置工作过程的实践，积累解决实际问题的工作经验并学习深入的专业理论知识，课程对学生职业能力培养和职业综合素质培养方面起重要支撑作用。

二、课程培养目标（一）课程总体目标依据企业职业岗位需求和专业培养目标，确定本课程的培养目标为：通过课程学习，使学生掌握组建大型计算机网络和相应配置路由器交换机的技术，在职业技能上达到熟练组建和配置大型计算机网络、配置路由器和交换机的要求，同时，将自学能力和兴趣的培养全面贯穿于教学全过程，培养学生的综合职业素质。

一、实验拓扑图：AucklandSanJose3Singapore 192.168.224.1/30S1/2192.168.240.2/30S1/2 S1/0192.168.224.2/30S1/1192.168.240.1/30 Engineers Lo0 192.168.232.1/24T1 1.544Mbps19.2Kpbs RIP v2Managers Lo1 192.168.236.1/24Lo0 192.168.5.1/24二、实验目的1、在实验中应用到高级路由功能来操作路由更新，这些特性包括分发列表，默认路由，被动接口和路由重分布。

2、掌握高级路由特性来控制路由更新。

三、实验要求1、公司的SanJose3和Singapore 之间的网络使用的RIPV2动态路由协议。

2、在SanJose3上面连接了一个stub network 192.168.5.1/24，为了减少流量，过滤RIPv2更新流量在整个192.168.5.1/24网络发送。

3、在Singapore 有Engineers 和Managers 部门，Managers 网络并不想被SanJose3所学习到。

4、有一条非常慢的19.2Kpbs 的链路连接Singapore 和Auckland ，为了减少这条链路的 流量，我们要禁止动态路由更新通过这条链路5、在满足上述条件的情况下，实现全网互通。

四、实验步骤1、按照拓扑图中IP ，配置好路由器接口的 IP 地址，但是不要配置RIPv2协议，使用CDP 协议检测相邻设备的连通性。

配置如下：Router(config)#hostname SanJose3SanJose3(config)#line c 0SanJose3(config-line)#exec-timeout 0 0SanJose3(config-line)#logging synchronousSanJose3(config)#no ip domain-lookupSanJose3(config)#interface s1/2SanJose3(config-if)#ip address 192.168.224.1 255.255.255.252SanJose3(config-if)#no shutdownSanJose3(config)#interface loopback 0SanJose3(config-if)#ip address 192.168.5.1 255.255.255.0Router(config)#hostname AucklandAuckland (config)#interface s1/2Auckland (config-if)#ip address 192.168.240.2 255.255.255.252Auckland (config-if)#no shutdownAuckland (config)#interface loopback 0Auckland (config-if)#ip address 192.168.248.1 255.255.255.0Router(config)#hostname SingaporeSingapore(config)#interface loopback 0Singapore(config-if)#ip address 192.168.232.1 255.255.255.0Singapore(config-if)#description EngineersSingapore(config)#interface loopback 1Singapore(config-if)#ip address 192.168.236.1 255.255.255.0Singapore(config-if)#description ManagerSingapore(config)#interface s1/0Singapore(config-if)#ip address 192.168.224.2 255.255.255.252Singapore(config-if)#no shutdownSingapore(config)#interface s1/1Singapore(config-if)#ip address 192.168.240.1 255.255.255.252Singapore(config-if)#no shutdown配置完成后使用CDP 协议检查相邻设备的连通性，如下2、在SanJose3上，配置RIPv2协议通告物理直连的网络，配置如下：SanJose3(config)#router ripSanJose3(config-router)#version 2SanJose3(config-router)#network 192.168.224.0SanJose3(config-router)#network 192.168.5.0因为192.158.5.0是一个stub network，这个网络里没有路由器或者主机需要RIPv2协议的更新。

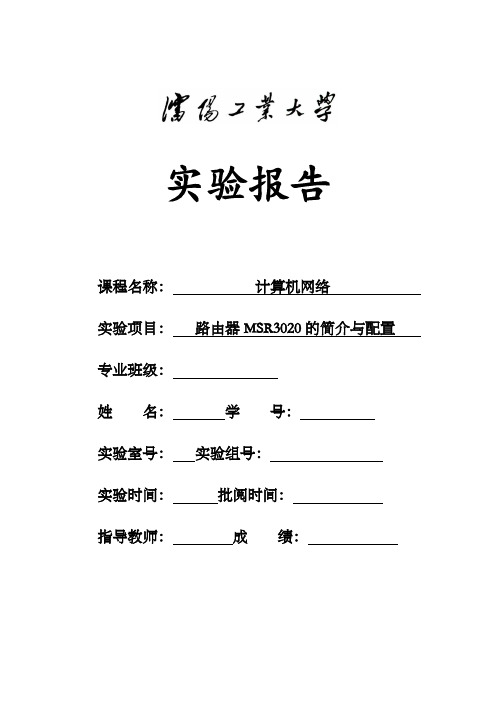

实验报告
课程名称：计算机网络
实验项目：路由器MSR3020的简介与配置专业班级：
姓名：学号：
实验室号：实验组号：
实验时间：批阅时间：
指导教师：成绩：
沈阳工业大学实验报告
（适用计算机程序设计类）专业班级：学号：姓名：
实验名称：路由器MSR3020的简介与配置
附件A 沈阳工业大学实验报告
（适用计算机程序设计类）
专业班级：计算机科学与技术1301班学号：130405119 姓名唐浩淋
一、路由器配置前
1.主机A ping 主机B截图
2.主机A ping 主机B和主机C截图
3.路由表截图
二、路由器配置
三、路由器配置后
1.路由表截图
2. 主机A ping 主机B、主机C、主机D截图
10。

路由器配置命令（最全）路由器的配置命令Router> (⽤户模式)Router>enable (进⼊特权模式)Router# (特权模式)Router#configure terminal （进⼊全局配置模式）Router(config)# (全局配置模式）Router(config)#hostname XXX (设置路由器主机名）Router(config)#enable password 123 (设置特权⾮密⼝令）Router(config)#enable secret 123 (设置特权加密⼝令）Router(config)#interface f0/6 (进⼊端⼝配置模式)Router(config-if)# (端⼝配置模式)Router(config)#line consode 0 (进⼊控制台端⼝）Router(config)#line vty 0 4 (进⼊虚拟终端配置模式）Router(config- line)# (虚拟终端配置模式）Router(config)#router rip (进⼊rip路由协议配置模式）Router(config-router) ( rip路由协议配置模式）Router(config-router)network 159.105.0.0 (设置参与RIP协议的⽹络地址，不⽀持可变长掩码，只有IP⽹络号）Router(config)#router ospf 63 (进⼊ospf路由协议配置模式）Router(config-router) # ( ospf路由协议配置模式）Router#write memory (保存配置到路由器的NVRAM中)Router#write network tftp (保存配置到TFTP服务器中)Router#write erase (删除路由配置)设置模式(setup) 刚出⼚第⼀次建⽴配置⽂件RXBOOT模式密码丢失,进⼊可以恢复密码exit逐级退出 end 或ctrl+z 直接退⾄特权模式基本命令：telnet ping trace showtelnet 可以由⼀台路由器登录到另⼀台路由器，最多⽀持5个连接。

Passive-interface的使用：Passive-interface说的就是“被动接口”，使用了这个命令后，特定的路由协议的更新就不会从这个接口发送出去了。

使用这种方法可以很好的控制路由更新的流向，避免不必要的链路资源的浪费。

比如说，在一个路由器上，有S1与S2两个串口，我们想在S1口上不传播RIP的更新，只在S2上传播。

那么我们可以使用下面的命令：Router ripVersion 2Passive-interface s1这样一来就可以了【其实从这3条命令来看的话，我们还可以看出一个东西，那就是路由器的接口在默认的情况下，只要设置的IP地址在该路由协议设置的范围内，它就会发送和接收路由更新包】。

如果接口非常的多，并且我们只想在接口S1上传播RIP更新，其他的接口不传播，那么我们可以使用另外一种变向的方法来实现：Router ripVersion 2Passive-interface default 【这个命令是将路由器上的所有的接口都设置成“被动接口”模式】No passive-interface s1路由过滤的流程：当收到一个路由更新的时候，先检查这个接口是不是设置有“过滤器”，如果没有的话，就正常转发，如果有的话，就看看是不是符合这个“过滤器”的过滤标准，如果不符合的话，就丢弃掉这个“更新”，如果符合的话，就按照这个“过滤器”的配置进行相应的转发。

配置Distribute list ：使用这个“重分发列表”可以控制路由更新的流量【前面我们介绍了一个“被动接口”技术】对于“出站的路由更新”：Router(config-router)# distribute-list {access-list-number | name } out [interface-name |routing-process | [ auto-system-number ] ]基于“进站的路由更新”：Router(config-router)# distribute-list { access-list-number | name } in [interface-type-number ]重分发列表一般都是和“访问控制列表”结合使用的。
