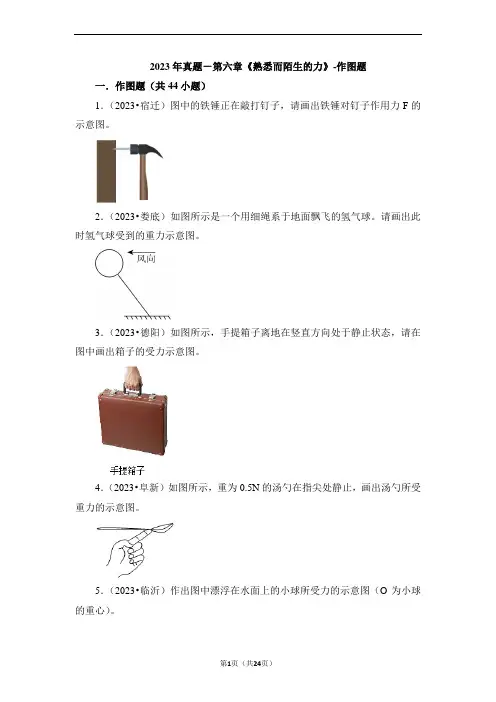

2023年真题－第六章《熟悉而陌生的力》-作图题一．作图题（共44小题）1．（2023•宿迁）图中的铁锤正在敲打钉子，请画出铁锤对钉子作用力F的示意图。
2．（2023•娄底）如图所示是一个用细绳系于地面飘飞的氢气球。
请画出此时氢气球受到的重力示意图。
3．（2023•德阳）如图所示，手提箱子离地在竖直方向处于静止状态，请在图中画出箱子的受力示意图。
4．（2023•阜新）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。
5．（2023•临沂）作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
6．（2023•广西）在图中画出苹果所受重力G的示意图。
7．（2023•达州）如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
8．（2023•徐州）如图所示，请画出水坝上O点受到水的压力F的示意图。
9．（2023•恩施州）劳动课上，小欢用铜片制作风铃，来装饰校园“禁毒防毒”宣传栏。
如图，将一个铜片悬挂于线下静止，请画出铜片受力的示意图。
10．（2023•大庆）如图，为某同学在进行立定跳远测试过程中的某一瞬间（不计空气阻力），O点为重心，请画出该同学的受力示意图。
11．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。
12．（2023•安徽）如图，一杯水在斜面上保持静止，O点为其重心，请在图中作出它所受重力的示意图。
13．（2023•乐山）一物块在粗糙水平面上减速向右滑行，请画出滑行过程中此物块的受力示意图，其中O点为物块重心。
14．（2023•青海）秋天的贵德梨香满园，请你在图中画出香梨静止时所受到的拉力和重力的示意图。
15．（2023•朝阳）如图所示，鸡蛋悬浮在盐水中，请作出鸡蛋受力示意图（点O为鸡蛋的重心）。
16．（2023•贵州）如图所示是在水平地板上推动拖把向左移动的情景。
