☼ 5-4-1《螺纹连接与螺旋传动》练习题（一）☼班级姓名学号一、填空题：1、在圆柱表面上，沿螺旋线加工所产生的连续、称为。
2、螺纹在圆柱外表面的叫，在孔内表面的叫。
3、形成螺旋线的直角三角形斜边AB与底边AC之间的夹角ψ叫。
4、螺纹升角相当于斜面的斜角α，摩擦角为Ф，当αψ时，不论螺杆举升重量有多大，螺杆都不会自动下降。
5、摩擦角的大小取决于。
6、摩擦角一定时，螺纹升角越小，螺纹连接的自锁性越。
7、螺纹具有自锁性，其螺纹升角应摩擦角。
8、与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径为，也叫。
9、图1螺纹为旋线螺纹。
10、图2所示螺纹旋向为。
Φ是，P是，α是，d和D是螺纹大径，d1和D1是，d2和D2是。
图1 图211、普通螺纹的公称直径为螺纹径。
12、螺纹按照其用途不同，一般可分为螺纹和螺纹。
13、公称直径和线数都相同的细牙螺纹与粗牙螺纹相比，其螺纹升角ψ较小，联接时的性能更好而不易松脱。
14、螺纹主要参数的“三径”分别是、和。
15、相邻两牙在中径线上对应两点间的轴向距离，称为螺纹的。
16、螺纹按旋向来分，有螺纹和螺纹两种。
二、判断题：（）1、螺纹在螺旋线上形成的剖面形状各处相同。
（）2、摩擦角的大小取决于摩擦因数。
（）3、摩擦角一定时，螺纹升角越小，螺纹连接的自锁性越好。
（）4、螺纹的牙形角越大，螺旋副就越容易自锁。
（）5、两个相互配合的螺纹，其旋向相同。
（）6、螺纹的牙侧角就是牙型半角。
（）7、公称直径相同的粗牙普通螺纹的强度高于细牙螺纹。
（）8、螺纹的旋向可以用右手来判定。
（）9、螺距和导程是相等的。
（）10、螺纹标注中未标旋向的是左旋螺纹。
（）11、螺纹中公称直径指的是螺纹中径。
（）12、在外螺纹中，大径一定大于小径。
（）13、在内螺纹中，大径一定大于小径。
三、单项选择题：1、普通螺纹的公称直径是（）。
A、螺纹的中径B、螺纹的小径C、螺纹的大径2、与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径是螺纹的（）。

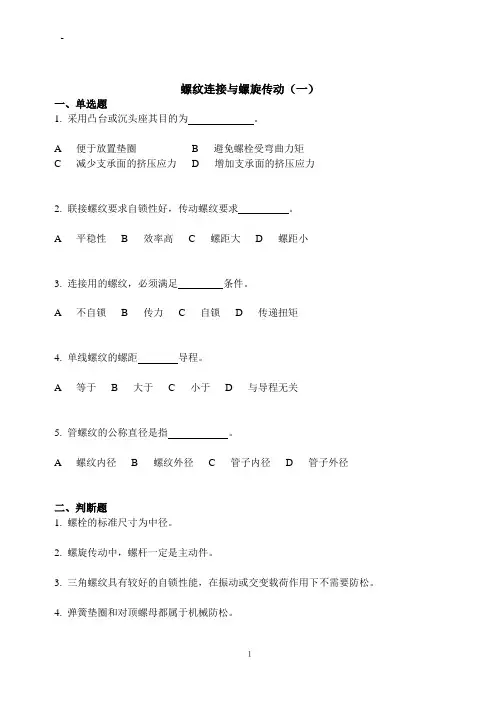

螺纹连接与螺旋传动（一）一、单选题1.采用凸台或沉头座其目的为。
A 便于放置垫圈B 避免螺栓受弯曲力矩C 减少支承面的挤压应力D 增加支承面的挤压应力2.联接螺纹要求自锁性好，传动螺纹要求。
A 平稳性B 效率高C 螺距大D 螺距小3.连接用的螺纹，必须满足条件。
A 不自锁B 传力C 自锁D 传递扭矩4.单线螺纹的螺距导程。
A 等于B 大于C 小于D 与导程无关5.管螺纹的公称直径是指。
A 螺纹内径B 螺纹外径C 管子内径D 管子外径二、判断题1.螺栓的标准尺寸为中径。
2.螺旋传动中，螺杆一定是主动件。
3.三角螺纹具有较好的自锁性能，在振动或交变载荷作用下不需要防松。
4.弹簧垫圈和对顶螺母都属于机械防松。
１5.同一直径的螺纹按螺旋线数不同，可分为粗牙和细牙两种。
三、填空题1.螺栓联接中，自动松脱的原因是：（）；（）。
2.在螺纹联接中，相对刚度Kc值=0时，其螺栓中总拉力为（）。
3.螺纹联接在拧紧时要克服（），（）力矩。
4.受拉螺栓联接中危险截面取为（）。
5.当承受横向载荷时，如采用铰制孔用螺栓联接，其螺栓杆上承受（）和（）载荷。
四、简答题1.螺纹联接预紧的目的是什么？２2.试述螺栓联接的适用条件和特点？3.试述双头螺柱联接的适用条件和特点？4.试述螺钉联接的适用条件和特点？5.当被联接件受横向载荷时，螺栓是否一定受剪切？五、计算分析题1.如图所示一矩形钢板用两个M20的普通螺栓联接到机架上。
已知作用于钢板的载荷σ=，不控制预紧力F=2000N，螺栓小径d1=17.29mm，板和螺栓材料为Q235，235MPas的安全系数S=2.4，板与机架间摩擦系数f=0.2，可靠性系数K f=1.1，α=200mm，L=300mm，试校核螺栓联接的强度？３2.如图所示普通螺栓联接中采用两个M16的螺栓，已知螺栓小径d1=13.84mm，螺栓材料σ=，被联接件接合面间摩擦系数f=0.15，可靠性系数K f=1.2，为35钢，[]105MPa试计算该联接允许传递的最大横向载荷F R。
机械设计基础螺纹连接与螺旋传动（教案）第7章螺纹连接与螺旋传动⼀、教学要求本章内容包括螺纹连接和螺旋传动两个部分，具体教学要求如下：1）了解螺纹的基本知识，了解标准螺纹连接件和螺纹连接的基本类型、特性、标准结构、应⽤场合等。
了解螺纹的预紧和防松。
2）掌握单个螺栓连接的强度计算。
会进⾏螺栓的受⼒分析，正确理解强度计算公式中各参数的含义，合理选择材料和确定许⽤应⼒。
3）掌握螺栓组连接的设计⽅法。
（1）了解螺栓组结构设计的原则。
（2）掌握4种典型螺栓组受⼒分析，学会确定出螺栓组中受⼒最⼤的螺栓受⼒情况。
4）了解提⾼螺栓连接强度的措施。
5）了解螺旋传动的类型、特点及应⽤。
⼆、重点、难点重点：1）单个螺栓连接的强度计算，尤其是承受轴向静载荷的紧螺栓连接的强度计算。
2）螺栓组连接的结构设计，四种典型受⼒情况下螺栓组连接的受⼒分析。
难点：1）承受轴向静载荷的紧螺栓连接中的⼒与变形关系，确定FΣ值。
2）受旋转⼒矩、倾翻⼒矩的底板螺栓组连接的受⼒分析。
三、教学安排四、教学思路设计本章主要内容包括两个部分：第⼀部分为螺栓连接，是本章着重讨论的部分；第⼆部分为螺旋传动，仅作概念性介绍。
从螺纹连接的基本知识（参数、类型、标准代号），开始讨论其连接的预紧与防松。
根据连接的⼯作情况得出松螺栓连接与紧螺栓连接⼆⼤类。
在不同⼯作情况下，可得出不同失效形式和受⼒分析。
⾸先讨论单个螺栓连接的设计计算，然后分析螺栓组连接的设计计算，即求出螺栓组中受⼒最⼤的螺栓及结构设计。
第7章第1讲⼀、讲授时注意⼏点1. 7.1 螺纹连接的基本知识这节内容要注意三点：（1）右、左旋螺纹判别必须绝对正确。
（2）螺距P和导程P h的概念⼀定要搞清，P h=n·P（3）螺栓连接可分为普通螺栓连接和铰制孔⽤螺栓连接两种，需了解这两种连接的特点与应⽤。
2. 7.2 螺纹连接的预紧与防松了解防松装置的防松原理及常⽤类型，重点了解利⽤摩擦防松的⽅法和特点。
