大桥主跨钢管混凝土系杆拱的整体安装

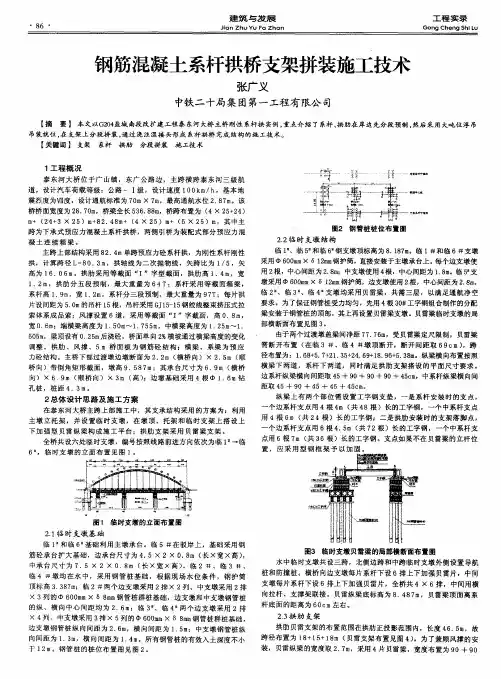

钢管混凝土系杆拱桥施工一、施工准备1.地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5-0.8m,做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度三20cm的混凝土或厚度市10cm的钢筋混凝土或厚度市5cm的木板。

2.预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d (120h) 以上及达到沉降稳定状态2d (48h)以上，沉降稳定标准：24h沉降不超过1mm.3.主拱肋拱轴线控制系统以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

4.建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

5.主要机具设备二施工方法(1)拱圈施工采用在工地加工厂进行弯制成拱肋单元，再拼装成拱肋，由缆索起吊安装成形。

钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称均衡浇筑。

钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、均衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。

(2)拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超过100m，宽度不小于80m。

拱肋骨架加工采用计入了预拱度的拱肋放样坐标。

预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。

拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。

拱肋按节施工后，再总拼装成三段，由缆吊起吊安装成形。

边拱肋段吊装后由索扣、拱铰形成受力平衡体系。

中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。

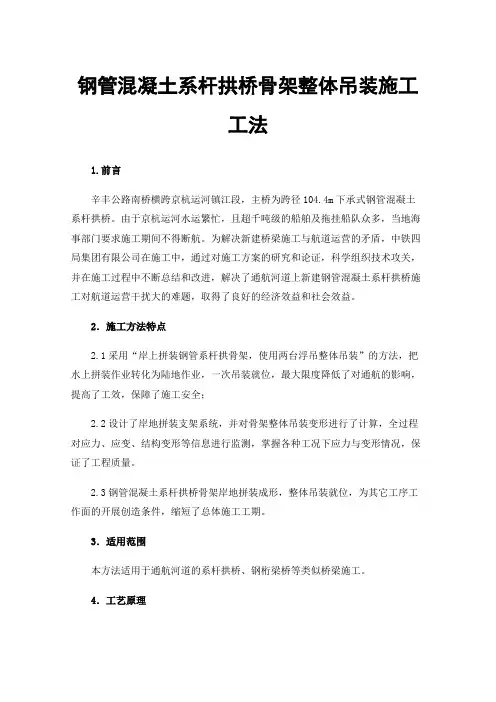

钢管混凝土系杆拱桥骨架整体吊装施工工法1.前言辛丰公路南桥横跨京杭运河镇江段，主桥为跨径104.4m下承式钢管混凝土系杆拱桥。

由于京杭运河水运繁忙，且超千吨级的船舶及拖挂船队众多，当地海事部门要求施工期间不得断航。

为解决新建桥梁施工与航道运营的矛盾，中铁四局集团有限公司在施工中，通过对施工方案的研究和论证，科学组织技术攻关，并在施工过程中不断总结和改进，解决了通航河道上新建钢管混凝土系杆拱桥施工对航道运营干扰大的难题，取得了良好的经济效益和社会效益。

2．施工方法特点2.1采用“岸上拼装钢管系杆拱骨架，使用两台浮吊整体吊装”的方法，把水上拼装作业转化为陆地作业，一次吊装就位，最大限度降低了对通航的影响，提高了工效，保障了施工安全；2.2设计了岸地拼装支架系统，并对骨架整体吊装变形进行了计算，全过程对应力、应变、结构变形等信息进行监测，掌握各种工况下应力与变形情况，保证了工程质量。

2.3钢管混凝土系杆拱桥骨架岸地拼装成形，整体吊装就位，为其它工序工作面的开展创造条件，缩短了总体施工工期。

3．适用范围本方法适用于通航河道的系杆拱桥、钢桁梁桥等类似桥梁施工。

4．工艺原理首先，将工厂制作的拱肋节段单元运至现场，在组装支架上进行拼装作业，并在组装胎架上组拼系梁劲性骨架，同时安装吊杆套管，绑扎系梁部分钢筋，安装吊杆及吊索、临时中横梁和系梁吊模系统，完成骨架整体组装，并通过软件模拟合理设置骨架两吊点位置。

钢拱拼装完成后在海事部门批准的封航时间内，采用两台浮吊将主桥骨架整体吊装就位。

完成吊装后，进行主桥后续工序施工。

5．施工操作要点5.1操作要点5.1.1施工准备深入理解桥梁设计文件，如设计文件提供方案采用骨架整体吊装工艺，便按照设计步骤实施，加强过程监控；若设计文件中采取其他施工方法，则需要对骨架在吊装过程各工况进行强度、刚度及稳定性检算，确保施工安全和结构安全。

5.1.2岸地拼装场地布置结合骨架结构尺寸、浮吊起重能力、距桥位距离、航道作业宽度等条件，选择合理区域规划骨架岸地拼装场地。

3.3。

1。

8钢管混凝土系杆拱桥施工3.3。

1。

8。

1施工方案本标段共5孔96米跨钢管混凝土系杆拱桥，拱肋为平行拱肋，拱肋采用悬链线，失跨比f/l=1/5,悬链线系数m=1。

167，横截面为哑铃形钢管混凝土，钢管外径为1。

0m.结构布置采用刚性系梁刚性拱，系梁截面为单箱三室截面，梁宽17.1m、梁高2。

5m。

吊杆为交叉斜吊杆，吊杆间距为8m,吊杆由127根φ7平行钢丝束组成.钢管混凝土系杆拱桥上部结构施工根据桥位不同的地形条件选择采用不同的施工方案.对于桥下无通车、通航要求的桥位或虽有通国通航要求但可进行局部改移后搭设施工支架的桥位,考虑采用“先梁后拱”的施工方案，即搭设支架施工拱座及系梁,然后再在系梁之上拼装钢管拱肋，竖向转体合龙，拱肋合龙后灌注钢管内混凝土,混凝土达到强度后安装并张拉吊杆。

对于桥下有通车、通航要求，无法进行改移，不能搭设施工支架的桥位，考虑采用“先拱后梁"的施工方案,即先在墩旁搭设支架浇筑系梁端部及拱脚，然后利用缆索分段吊装钢管拱肋，钢管拱肋合龙后灌注钢管内混凝土,混凝土达到强度后利用挂篮分段浇筑系梁，逐段安装吊装，直至系梁合龙。

3。

3.1.8。

2施工工艺1)先梁后拱法施工（1）施工步骤钢管混凝土系杆拱桥施工主要步骤如下图所示。

插入“凝土系杆拱桥施工步骤图”先梁（2）支架现浇系梁A)工艺流程见支架现浇系梁工艺流程图B)载:应大于1.5。

本支架临.同应经过详C)支架预压支架应进行等载预压,及预压试验结果预留适当的沉落量，确保梁体线型符合设计要求。

D)模板施工支架现浇系梁工艺流程图箱梁底模及外侧模设计采用大块钢模板，模板分块长度以方便吊装为宜，内模采用可拆装式组合钢模板。

（A）模板铺设：先铺底模，根据施工预拱度及预留沉落量调整底模标高。

底模与底模之间连接缝隙贴上软塑双面胶，通过连接螺栓拧紧,挤压，调整错台后，铲除多余双面胶,可达到接缝处平整、严密不透光，效果良好。

(B)外侧模拼装同底模相似，拼装外侧模时，控制好模板角度与标高，底模与外侧模的连接螺栓要上足且拧紧。
