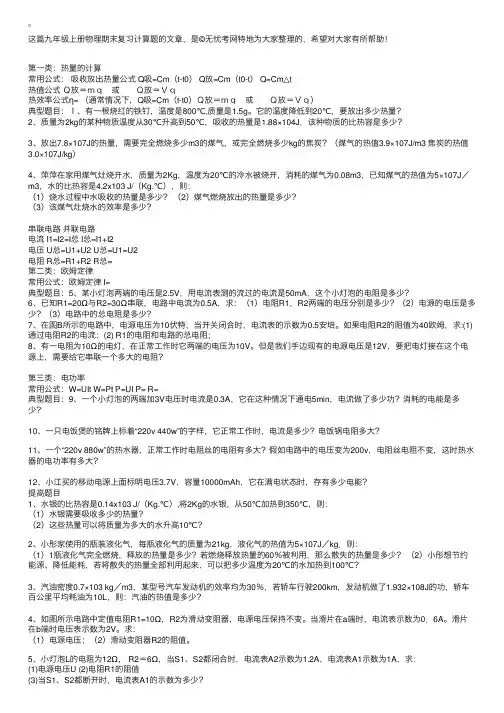

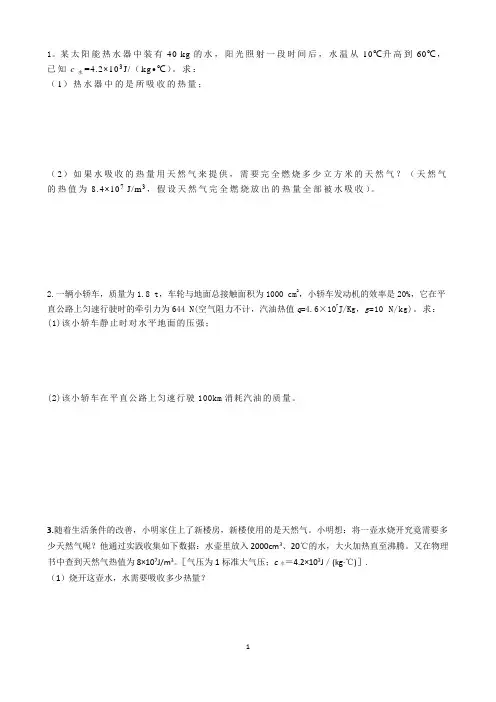

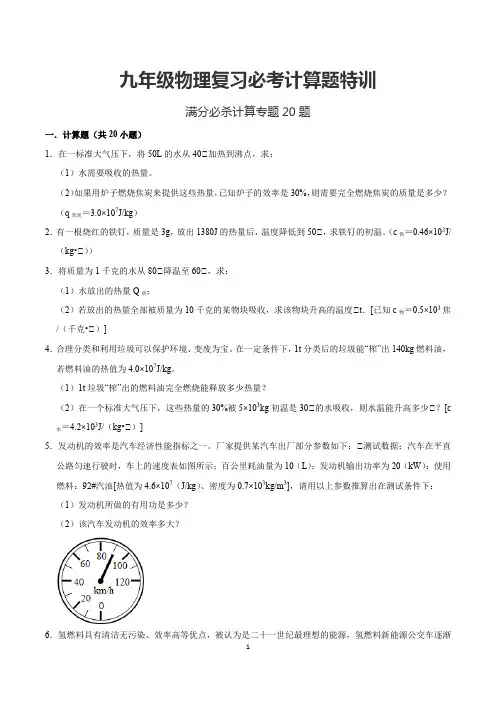

九年级物理计算题
6、在如图所示的电路中，电源电压U=8V,且保持不变，R1=10Ω，R2=40Ω .试问：
（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？
（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？
7、从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少?
(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少?
(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?
8、为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图21甲所示。当酒精气体的浓度为0时，R1的电阻为60 Ω。在图21乙所示的工作电路中，电源电压恒为8V，定值电阻R2=20Ω。求：
(1) 当被检测者的酒精气体的浓度为0时，电压的示数是多少；
(2)现在国际公认的酒驾标准是0.2mg/ml 酒精气体浓度0.8mg/ml，当电流表的示数为0.2A时，试通过计算判断被检测者是否酒驾。
9、某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图13所示。图中A为金属片，B为金属板，R1=24Ω, R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。问：
⑴图中的重量表应该用什么电表改装？R1的主要作用是什么？
⑵当金属片A上放重物、开关S闭合时，请说明电子秤称量物体重量的原理。
⑶当称量物体重量达到最大值时，R2两端的电压是多少？
10、实验室有一种小量程的电流表叫毫安表，用符号mA表示，在进行某些测量时，其电阻不可忽略，在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1＝140 Ω，R2＝60 Ω．当开关S1闭合、S2断开时，毫安表的读数为6 mA；当S1、S2均闭合时，毫安表的读数为8 mA．求毫安表的电阻R A和电源的电压U．
参考答案
6、（1）30Ω（2）1.0A
7、【解题思路】（1）电路由R1和R2串联组成，电压表测R2两端电压。电压表示数为8V时，R2=80Ω，则根据欧姆定律I=U/R可得此时电流表示数I=8V/80Ω=0.1A；（2）电压表示数为8V时，电路中的电流是0.1A，此时电阻R1两端的电压U1=U—U2=9V—8V=1V，R1的阻值R1=U1/I=1V/0.1A=10Ω；（3）I‘=0.3A，R1=10Ω，I=U/R，则R1两端电压U1’=I‘R1=10Ω×0.3A=3V，电压表的示数U2’=U—U1‘=9V—3V=6V。
【答案】（1）0.1A （2）10Ω（3）6V
【点评】本题联系社会热点，主要考查串联电路特点和欧姆定律的应用，解题过程相对简单，难度中等。
8、（1）当被检测者的酒精气体的浓度为0时，R1的电阻为60
Ω。
由公式I===0.1A
U1=IR1=0.1A×60=6V…
（2）当电流表的示数为0.2A时, 由公式I=得
R1=— R2=—20=20……
由甲图可知，被检测者的酒精气体浓度为0.3 mg/ml。
0.２mg/ml<0.３mg/ml<0.８mg/ml，所以被检测者属于酒驾。
