灌注桩施工方法

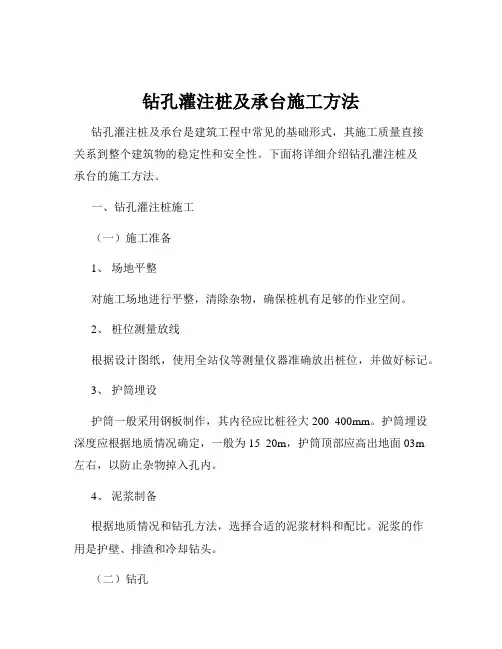

钻孔灌注桩及承台施工方法钻孔灌注桩及承台是建筑工程中常见的基础形式，其施工质量直接关系到整个建筑物的稳定性和安全性。

下面将详细介绍钻孔灌注桩及承台的施工方法。

一、钻孔灌注桩施工（一）施工准备1、场地平整对施工场地进行平整，清除杂物，确保桩机有足够的作业空间。

2、桩位测量放线根据设计图纸，使用全站仪等测量仪器准确放出桩位，并做好标记。

3、护筒埋设护筒一般采用钢板制作，其内径应比桩径大 200 400mm。

护筒埋设深度应根据地质情况确定，一般为 15 20m，护筒顶部应高出地面 03m 左右，以防止杂物掉入孔内。

4、泥浆制备根据地质情况和钻孔方法，选择合适的泥浆材料和配比。

泥浆的作用是护壁、排渣和冷却钻头。

（二）钻孔1、钻机就位将钻机安装在桩位处，调整钻机的水平和垂直度，确保钻孔的准确性。

2、钻进根据地质情况选择合适的钻进速度和钻进方式。

在钻进过程中，要及时补充泥浆，保持孔内泥浆面高于地下水位 10m 以上。

3、清孔当钻孔达到设计深度后，进行清孔。

清孔的目的是清除孔底沉渣，提高桩底承载力。

清孔方法有抽浆法、换浆法和掏渣法等。

（三）钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。

钢筋笼的主筋应采用焊接或机械连接，箍筋与主筋应采用点焊或绑扎连接。

2、钢筋笼安装采用吊车将钢筋笼吊起，缓慢放入孔内。

在安装过程中，要保证钢筋笼的垂直度和保护层厚度。

（四）灌注混凝土1、导管安装导管应采用无缝钢管制作，内径一般为 200 300mm。

导管安装前应进行水密试验，确保导管不漏水。

2、混凝土灌注混凝土灌注前，应再次测量孔底沉渣厚度，如超过规定值，应进行二次清孔。

混凝土灌注应连续进行，中途不得中断。

灌注过程中，要及时测量混凝土面的高度，调整导管的埋深，导管的埋深一般控制在 2 6m。

二、承台施工（一）基坑开挖1、测量放线根据设计图纸，放出承台的开挖边线。

2、基坑开挖采用机械开挖为主，人工开挖为辅的方式。

钻孔灌注桩的四种施工方法1. 钻孔灌注桩的施工方法1.1 钻孔灌注桩的概述钻孔灌注桩是一种常用的地基处理方法，可用于加固地基、改善土壤的承载力和稳定性。

本文将介绍钻孔灌注桩的四种常用施工方法。

1.2 钻孔灌注桩的基本原理钻孔灌注桩是通过钻孔的方式将混凝土注入到地下，形成一个连续的桩体。

这个桩体可以增加地基的承载力和稳定性，从而达到加固地基的目的。

2. 钻孔施工法2.1 钻孔施工前准备钻孔施工前，需进行必要的勘察和设计。

确定桩的数量、位置和尺寸，并准备好必要的设备和材料。

2.2 钻孔施工过程(1) 在预定的位置用钻机进行钻孔，直至达到设计要求的深度。

(2) 钻孔完成后，将钻孔巡查和清理，确保钻孔的质量和准确性。

(3) 在钻孔进口放置钢筋笼，保证钢筋的位置正确，并且有足够的长度穿出地面。

(4) 开始灌注混凝土，在灌注过程中，要注意控制灌注速度和灌注压力，确保桩体的质量和一致性。

(5) 灌注结束后，进行振捣和抹光，使混凝土达到预期的强度和外观。

3. 爆破施工法3.1 爆破施工前准备爆破施工法需要进行详细的勘察和设计。

确定桩的数量、位置和尺寸，并获得相关的爆破许可证。

3.2 爆破施工过程(1) 进行钻孔，直至达到设计要求的深度。

(2) 在钻孔中放置爆破药物，根据设计要求选择合适的爆破药物。

(3) 进行爆破操作，控制爆破的力度和方向，确保桩体的质量和稳定性。

(4) 爆破后进行挖掘和清理，使桩体达到预期的尺寸和形状。

4. 挤拔施工法4.1 挤拔施工前准备挤拔施工法需要进行详细的勘察和设计。

确定桩的数量、位置和尺寸，并准备好必要的设备和材料。

4.2 挤拔施工过程(1) 在预定的位置进行挖掘坑，确保坑底水平和垂直度。

(2) 在坑底放置钢筋笼，然后用特殊的挤拔设备将混凝土挤入坑中。

(3) 挤拔过程中，控制挤拔速度和挤压力，确保桩体的质量和一致性。

(4) 挤拔结束后，进行振捣和抹光，使混凝土达到预期的强度和外观。

附件：本文档无附件。

灌注桩主要技术措施1、成孔方法（1）钻机选型施工以旋挖钻为主，辅以冲击钻机进行造孔施工，并选用粘土或优质泥浆护壁。

2、施工准备在四通一平的基础上，钻孔的准备工作主要有桩位测量及放样、制作和埋设护筒；泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。

（1）桩位测量放样（2）场地平整（3）埋设护筒护筒用5～8毫米的钢板制作，其内径为1.20～1.40米，高度1.70米。

为增加刚度防止变形，在护筒上、下端口和中部外侧各焊一道加劲肋。

其底部埋置在地表下1.5米中，护筒顶高出地面0.2米。

护筒埋设一般采用挖埋法，即用专用钻斗挖除或人工开挖所要埋护筒的土层后，将护筒放入其中。

埋设应准确、水平、垂直、稳固，护筒的四周应回填粘土并夯实。

护筒就位后与桩中心位的校准也是关键，可在护筒安设后，在护筒口上焊上一十字钢筋架，在十字架中心挂吊一线锤，自然下放，看是否与桩中心重合一致，以此来校核护筒的准确安设位置，护筒就位后，其外侧开挖缝分层回填捣密。

如采用压入法安装护筒时，在压入时应防止护筒卷口。

（4）钻机就位立好钻架并调整，将钻头吊起，徐徐放进护筒内。

启动卷扬机把钻盘吊起，垫方木于钻盘底座下面，将钻机调平并对准钻孔，安装钻盘，要求钻盘中心与钻架上的起吊滑轮在一铅垂线上，钻杆位置偏差不大于2厘米。

（5）泥浆的制备及循环净化采用泥浆搅拌机制浆或钻孔自造浆。

若采用泥浆搅拌机制浆，则应根据桩基的分布位置设置多个制浆池、储浆池及沉淀池，并用循环槽连接。

若采用钻孔自造浆，则在钻孔过程中经常向孔内投入粘土即可。

泥浆造浆材料选用优质粘土，必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂，保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。

试验工程师负责泥浆配合比试验，对全部桩基的泥浆进行合理配备。

在钻孔桩施工过程中，对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理，严防泥浆溢流，并用汽车弃运至指定地点倾泄，禁止就地弃渣，污染周围环境。

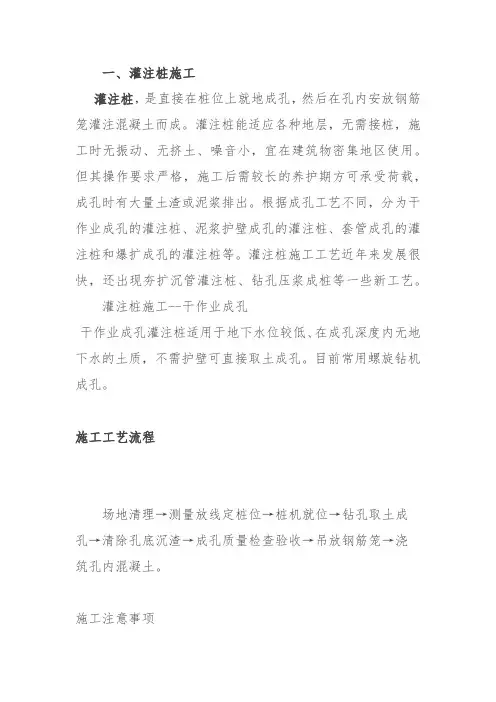

一、灌注桩施工灌注桩，是直接在桩位上就地成孔，然后在孔内安放钢筋笼灌注混凝土而成。

灌注桩能适应各种地层，无需接桩，施工时无振动、无挤土、噪音小，宜在建筑物密集地区使用。

但其操作要求严格，施工后需较长的养护期方可承受荷载，成孔时有大量土渣或泥浆排出。

根据成孔工艺不同，分为干作业成孔的灌注桩、泥浆护壁成孔的灌注桩、套管成孔的灌注桩和爆扩成孔的灌注桩等。

灌注桩施工工艺近年来发展很快，还出现夯扩沉管灌注桩、钻孔压浆成桩等一些新工艺。

灌注桩施工--干作业成孔干作业成孔灌注桩适用于地下水位较低、在成孔深度内无地下水的土质，不需护壁可直接取土成孔。

目前常用螺旋钻机成孔。

施工工艺流程场地清理→测量放线定桩位→桩机就位→钻孔取土成孔→清除孔底沉渣→成孔质量检查验收→吊放钢筋笼→浇筑孔内混凝土。

施工注意事项①开始钻孔时，应保持钻杆垂直、位置正确，防止因钻杆晃动引起孔径扩大及增多孔底虚土。

②发现钻杆摇晃、移动、偏斜或难以钻进时，应提钻检查，排除地下障碍物，避免桩孔偏斜和钻具损坏。

③钻进过程中，应随时清理孔口粘土，遇到地下水、塌孔、缩孔等异常情况，应停止钻孔，同有关单位研究处理。

④钻头进入硬土层时，易造成钻孔偏斜，可提起钻头上下反复扫钻几次，以便削去硬土。

若纠正无效，可在孔中局部回填粘土至偏孔处0．5m以上，再重新钻进。

⑤成孔达到设计深度后，应保护好孔口，按规定验收，并做好施工记录。

⑥孔底虚土尽可能清除干净，可采用夯锤夯击孔底虚土或进行压力注水泥浆处理，然后快吊放钢筋笼，并浇筑混凝土。

混凝土应分层浇筑，每层高度不大于1．5m。

螺旋钻机螺旋钻孔机是利用动力旋转钻杆，使钻头的螺旋叶片旋转削土，土块沿螺旋叶片上升排出孔外。

钻孔机由主机、滑轮组、螺旋钻杆、钻头、滑动支架、出土装置等组成，用于地下水位以上的粘土、粉土、中密以上的砂土或人工填土土层的成孔，成孔孔径为300mm～600mm，钻孔深度8—12m。

配有多种钻头，以适应不同的土层。

钻孔灌注桩工程施工方法一、施工准备1、埋设护筒（1）护筒采用5mm厚钢板卷制，高2.0m，护筒内径大于桩径200mm，上方割30×40cm的开口，护筒上部外缘用φ12钢筋焊接加固，并对称焊上4个“U”型吊环。

（2）护筒埋设采用挖孔埋设的方法，挖孔至一定深度后埋设护筒，护筒中心的桩位不要挖掉，留有40-50cm的圆柱体，开挖深度为1.5-2.0m。

（3）护筒的埋设是以桩基中心为圆心，开挖直径大于桩基直径300mm。

放入护筒时，用白线十字交叉对护筒中心进行校正，护筒中心与桩位中心的偏差应小于5cm，垂直度不大于1%。

护筒埋设做到位臵正确，稳定且不倾斜。

护筒高度宜高出地面0.3m或水面1.0-2.0m。

当孔内有承压水时，应高于稳定后的承压水位2.0m以上，孔内泥浆面应高出地下水位1.5m-2.0m以上，确保不塌孔，其上部开设溢浆孔。

（4）护筒中心线与桩中心线重合，平面允许误差控制在50mm 内，竖直线倾斜度不大于1%。

（5）护筒用吊车起吊就位后，要测定其顶面标高。

护筒底部和四周所填粘质土必须分层对称夯实，以防止浆水渗漏垮孔、下窜。

（6）护筒埋设好后，测量其顶部标高，作好记录，并经监理工程师复核验收。

同时在护筒外侧50-100cm的范围分别打埋四个骑马保护桩，用以随时检查护筒和钻机的偏位情况，并用于以后控制钢筋笼的吊装定位。

2、钻机就位（1）钻机就位前，必须先平整场地，钻机的安放要平正、稳固，确保施工中不倾斜、不移位。

（2）为了达到这个要求，采用放枕木条，两边高差斜度不大于2cm，再安装钻机平台，钻机就位后，接通水、电，检测钻具，进行试验运转。

3、护壁泥浆制备（1）钻孔泥浆由粘土（或膨润土）和水拌合组成。

开工前应准备数量充足和性能合格的粘土，使其性能指标更好的满足施工和规范要求。

（2）泥浆在钻进过程中起到护壁和排渣的作用，因此要根据不同的地质情况调制出相应性能指标满足施工和规范要求的泥浆，确保成孔质量。

灌注桩施工工艺及方法1.密度：泥浆密度应根据地层情况和孔壁稳定性确定，一般应控制在1.05～1.15g/cm3之间。

2.粘度：泥浆粘度应根据孔径和地层情况确定，一般应控制在20～40s之间。

3.滤失：泥浆滤失量应根据地层情况确定，一般应控制在15～30mL/30min之间。

4.PH值：泥浆PH值应控制在7～9之间。

5.含固量：泥浆含固量应根据地层情况和孔壁稳定性确定，一般应控制在5～10％之间。

5)冲击钻孔冲击钻孔是指利用钻杆上的锤击力将钻头冲入地层的一种钻孔方法。

冲击钻孔的特点是钻进速度快，钻孔直径较小，但是钻孔质量较差，孔壁不平整。

冲击钻孔的施工步骤如下：1.将冲击钻机放置在钻孔中心，钻机水平放置。

2.安装钻杆，调整钻杆垂直度和水平度。

3.启动冲击钻机，进行冲击钻孔。

4.根据XXX和地层情况，适时更换钻头。

5.钻孔过程中，要不断加入泥浆，保持钻孔稳定和冷却钻头。

6)制作钢筋笼制作钢筋笼是钻孔灌注桩施工的重要环节。

钢筋笼的制作要求严格，必须符合设计要求和施工规范。

制作钢筋笼的步骤如下：1.根据设计要求和实际情况，确定钢筋笼的长度、直径、间距和钢筋的规格和数量。

2.在制作钢筋笼的过程中，要注意钢筋的弯曲和连接要符合规范要求，钢筋的间距和直径要均匀、合理。

3.制作好的钢筋笼要经过检查和验收，确定无误后才能使用。

7)灌注砼在灌注砼之前，要先进行二次清孔和下放导管。

二次清孔是指清除钻孔中的泥浆和碎石，以保证灌注砼质量。

下放导管是指在钢筋笼中放置导管，以便于灌注砼。

灌注砼的步骤如下：1.将混凝土料车停靠在钻孔旁边，将混凝土泵管伸入导管内。

2.启动混凝土泵，将混凝土灌注到钻孔中，同时用振捣器振捣混凝土，以保证混凝土密实。

3.灌注混凝土的过程中，要注意控制灌注速度和混凝土的质量，确保灌注砼的质量和孔壁的稳定。

8)拔除护筒和破桩头在灌注砼完成后，要对护筒进行拔除和破桩头。

拔除护筒是指将护筒从钻孔中拔出，以便于后续处理。

人工挖孔灌注桩-施工方法人工挖孔灌注桩施工方法人工挖孔灌注桩是一种通过人工挖掘成孔，然后灌注混凝土形成的桩基础。

它具有施工设备简单、操作方便、成本较低等优点，在建筑工程中得到了广泛的应用。

下面就来详细介绍一下人工挖孔灌注桩的施工方法。

一、施工准备1、场地平整施工前需要对场地进行平整，清除杂物和障碍物，确保施工场地的平整度和稳定性。

2、测量放线根据设计图纸，使用测量仪器准确放出桩位的中心线和桩径，并设置好护桩，以便在施工过程中进行校核。

3、护壁模板制作根据桩径的大小，制作合适的护壁模板。

护壁模板一般采用钢模板或木模板，要求模板具有足够的强度和刚度，以保证在施工过程中不变形。

4、材料准备准备好施工所需的水泥、砂、石子、钢筋等材料，并确保材料的质量符合要求。

5、人员和设备配备根据施工进度和工作量，配备足够的施工人员和施工设备，如挖孔设备、吊运设备、混凝土浇筑设备等。

二、挖孔施工1、挖孔顺序挖孔应按照从低到高、逐段开挖的顺序进行。

相邻桩孔之间的距离应大于 25 倍桩径，以防止挖孔过程中相互影响。

2、挖孔方法挖孔时，先采用人工挖掘，遇到坚硬的岩石时，可以采用风镐或爆破的方法进行破碎。

挖孔过程中，要随时检查桩孔的垂直度和孔径，确保桩孔的质量符合要求。

3、护壁施工每挖一段深度（一般为 10m 左右），就要及时进行护壁施工。

护壁的厚度和强度应根据地质条件和桩径的大小确定。

护壁混凝土应采用机械搅拌，振捣密实，以保证护壁的质量。

4、排水和通风在挖孔过程中，要及时排除孔内的积水和渗水。

可以采用水泵抽水或在孔底设置集水坑的方法进行排水。

同时，要保证孔内有良好的通风条件，可以采用鼓风机向孔内送风，以保证施工人员的安全。

5、终孔检查当挖孔达到设计深度时，要对桩孔进行全面的检查。

检查内容包括桩孔的直径、垂直度、深度、孔底的地质情况等。

如果发现不符合要求的地方，要及时进行处理。

三、钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。

灌注桩接桩施工方案灌注桩接桩施工方案一、施工准备工作：1.开展现场勘测和分析，确定桩基位置和数量。

2.准备施工机械和工具，包括钢管顶管机、挖掘机、液压打桩机、水泥搅拌机、水泥罐等。

3.制定施工方案，确定施工工艺和工序。

4.组织人员，包括施工队伍、监理人员和安全保障人员。

5.制定安全防护措施，确保施工安全。

二、施工步骤：1.开挖土壤：根据设计要求，在桩基位置周围开挖土壤，确保桩基位置的准确度。

2.配置水泥浆：采用水泥、水和搅拌机进行配制，保证水泥浆的质量。

3.钢管顶管：利用钢管顶管机将钢管顶入土壤中，直至达到设计要求的深度。

4.灌注水泥浆：将水泥浆通过钢管注入土壤中，保持一定压力，使水泥浆填满钢管周围的空隙。

5.拉取钢筋：在灌注完成后，利用拉筋机将钢筋拉入钢管中，保证桩基的稳定性。

6.封闭钢管：在钢筋拉取完毕后，在钢管顶端注入水泥浆，将钢管封闭起来。

7.打桩机施工：根据需要，使用液压打桩机对灌注桩进行施工，打入地下。

8.清理施工场地：施工结束后，清理施工场地，恢复原状。

三、安全措施：1.施工过程中，严格按照操作规程进行，确保施工的稳定性和质量。

2.施工现场设置警示标志，保证施工安全。

3.施工人员必须佩戴安全帽、防护鞋和手套，遵守施工规章制度。

4.施工现场必须设置消防器材，保证施工期间的火灾安全。

5.定期进行施工检查和维护，确保施工机械的安全运行。

四、质量检验及验收标准：1.灌注桩的直径、深度和偏差应符合设计要求。

2.灌注桩表面应平整、无裂纹和松动。

3.灌注桩的桩身应均匀饱满，无水泥浆明显泄漏。

4.灌注桩的拉筋应符合设计要求，无断裂和变形。

5.灌注桩的混凝土强度应符合相关标准。

总结：灌注桩接桩施工方案的关键是合理安排工艺流程、保证施工质量和施工安全。

灌注桩是一种常用的桩基工程方法，可以进行大规模施工，为建筑物提供牢固的基础支撑。

通过严谨的施工过程和高标准的质量要求，确保灌注桩的稳定性和可靠性，达到设计要求和客户满意度。

灌注桩施工方案（1）钻孔场地准备：施工前先进行场地准备，机械开挖，人工平整，保证钻机置于稳固的地基上，同时作好水池及排水通道，防止施工时泥浆污染附近环境。

（2）埋设护筒采用钢护筒，用5mm 厚钢板卷制。

护筒直径较钻头直径大40cm 。

顶节护筒上部留两个高400mm 宽200mm 的进出浆口，并设吊环。

底节护筒下部设刃角。

护筒采用挖孔埋设或填筑埋设，保证护筒顶端高出地下水位1.5～2.0m 。

（3）泥浆制备泥浆采用重粘土。

根据钻孔方法及地层情况，泥浆性能指标如下：泥浆性能指标要求地层情况 泥浆性能指标钻孔方法相对密度粘度(s)含砂率 (%)胶体率 (%)失水率(m1/30min) 泥皮厚(mm/30min)静切力 (Pa)酸碱度 PH一般地层 1.05~1.20 16~22 8~4 ≥96 ≤25 ≤2 1.0~2.5 8~10 正循环易坍地层 1.20~1.45 19~28 8~4 ≥96 ≤15 ≤2 3~5 8~10 一般地层 1.02~1.06 16~20≤4 ≥95 ≤20 ≤3 1~2.5 8~10 易坍地层 1.06~1.10 18~28 ≤4 ≥95 ≤20 ≤3 1~2.5 8~10 反循环卵石土1.10~1.15 20~35≤4≥95≤20≤31~2.58~10（4）冲击成孔钻机就位时将钻机座调平，底部用木枕垫起，防止钻孔偏移。

钻机就位后钻头中心和桩中心误差控制在2cm 以内。

1）及时清理孔内残碴，即要防止残碴过多，降低锤的冲击力，又要防止清碴过勤，孔内泥浆比重减小，影响悬浮残碴能力及成孔速度。

2）针对不同的地层采用不同的泥浆比重以加快成孔速度。

3）经常检查钻机是否移位，锤头是否偏移桩中心，防止出现斜孔。

（5）钢筋笼制作与安装钢筋笼根据设计图纸采用卡板成型，现场加工制作，根据起吊高度分段制作。

钢筋笼的安装采用双吊点法，12t 汽车起重机吊装入孔，下降速度要均匀，不得碰撞孔壁，就位后使钢筋笼轴线与桩轴线重合，钢筋笼吊装入孔达到设计标高后，在孔口用小钢轨固定在井字形方木上，防止混凝土灌注过程中钢筋笼浮起或位移，当灌筑完毕，待上部混凝土初凝后，解除钢筋笼的固定设施。

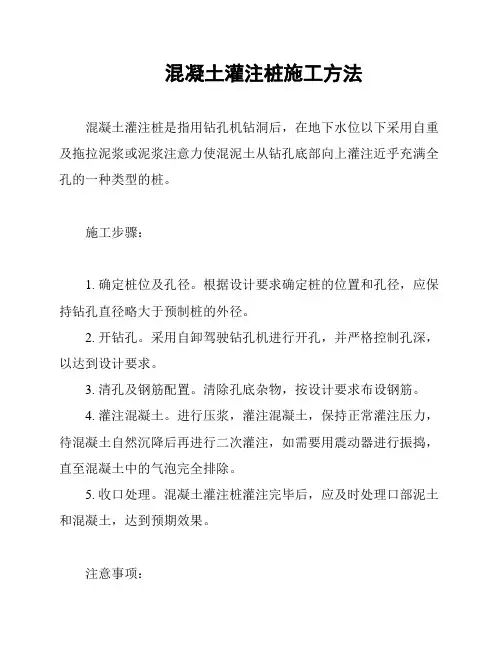

混凝土灌注桩施工方法
混凝土灌注桩是指用钻孔机钻洞后，在地下水位以下采用自重及拖拉泥浆或泥浆注意力使混泥土从钻孔底部向上灌注近乎充满全孔的一种类型的桩。

施工步骤：
1. 确定桩位及孔径。

根据设计要求确定桩的位置和孔径，应保持钻孔直径略大于预制桩的外径。

2. 开钻孔。

采用自卸驾驶钻孔机进行开孔，并严格控制孔深，以达到设计要求。

3. 清孔及钢筋配置。

清除孔底杂物，按设计要求布设钢筋。

4. 灌注混凝土。

进行压浆，灌注混凝土，保持正常灌注压力，待混凝土自然沉降后再进行二次灌注，如需要用震动器进行振捣，直至混凝土中的气泡完全排除。

5. 收口处理。

混凝土灌注桩灌注完毕后，应及时处理口部泥土和混凝土，达到预期效果。

注意事项：
1. 确认施工现场是否满足灌注混凝土施工要求。

2. 钢筋结构的正确性和安全性。

3. 灌注混凝土的配合比和拌合方式。

4. 严格控制桩的竖直度和孔直径。

5. 灌注混凝土的正确方式，防止出现挤水。

混凝土灌注桩广泛用于灾害治理、基础建设和工程修缮等领域，具有注浆量大、工艺简单、适应性广等特点。

灌注桩施工技术图文详解泥浆护壁成孔灌注桩泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。

它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。

成孔机械有潜水钻机、冲击钻机、冲抓锥等。

泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。

一、埋设护筒和制备泥浆①钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。

钻孔灌注桩-护筒埋设见图2－18。

护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。

护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

②在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。

钻孔灌注桩-护筒埋设二、成孔1、潜水钻机成孔①潜水钻机成孔示意图潜水钻机成孔示意图如下图所示。

潜水钻机钻孔示意图1－钻头；2－潜水钻机；3－电缆；4－护筒；5－水管；6－滚轮（支点）；7－钻杆；8－电缆盘；9－5KN 卷扬机；10－10KN卷扬机；11－电流电压表；12－启动开关②工作方式潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。

注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。

③排渣方式潜水钻机成孔排渣有正循环排渣和反循环排渣两种方式，如下图所示。

a.正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。

钻孔灌注桩施工方法㈠落放轴线：复核建筑物红线及水准点，按图落放轴线，放出桩点，采用 DS3 水准仪和电子经纬仪。

具体如下：1、按桩位图与控制点连接推算出各桩位的理论坐标数据。

放样时采用极坐标法进行施测，用全站仪进行测量、定点。

2、根据放样位置埋设护筒，然后再校核桩位中心在护筒中的准确位置，并利用十字交叉法，用测量绳十字交叉，交叉点对准桩中心测绳两头引到护筒口上用红漆油做好标记，钻机就位时在护筒标记上拉好十字线，钻机转盘中心也拉好十字线，用测锤对准护筒上十字中心（即桩位中心），校正转盘上的中心，使之符合要求。

3、为确保测量数数据的准确无误，桩位坐标的推算由两名测量专业人员进行推算校核。

桩位放样时由一名测量专业人员放样，另一名校核。

4、在施工中采用二次校核的方法进行护筒埋设，先放样定点，在所测桩位中心先打入一根钢筋或木桩作桩位标志，按放样位置埋设护筒。

护筒埋设好后，在护筒内再校核桩位的准确中心位置，并在护筒口上用红漆油做好十字交叉的标记，钻机就位时在标记上拉好十字线，并且严格按十字线中心对中。

5、埋设护筒要求护筒与桩位垂直并同心，误差小于50mm，护筒厚度8mm，护筒高度0.5m，要用粘土回填夯实，以免护筒移动。

㈡桩位定位：采用十字定位法定位桩点后，挖排放泥浆槽及安放护筒，护筒计划采用加长式护筒使其穿过冲填层，保证桩孔不会产生塌孔，护筒中心与桩点对应，偏移量不超出规范要求。

钻机就位时，主动钻杆中心对准孔位中心，机台转盘用水平尺测量水平度。

经自检和监理验收合格后进行下道工序。

㈢埋设护筒：为防止钻进施工中护筒外圈返浆造成塌孔和护筒脱落，护筒要埋入自然地面以下1．0m（粘性土）或1．5m（砂土），高出自然地面200mm。

护孔内径比设计桩径大100mm，其中心与桩位中心线偏差不得大于20mm，护筒其垂直度偏差小于1/150。

钻孔开始前埋设护筒，以保证钻机沿桩位垂直方向顺利工作，同时保护孔口和提高桩孔内的泥浆水头。

钻孔灌注桩的施工工艺及方法(一）、施工工艺流程测量定位→埋设护筒→钻机就位→钻进成孔→下放钢筋笼→下放导管→灌注混凝土→起拔护筒（二）、施工方法和技术措施（1）、桩位由专业测量人员测定后做好保护，然后挖埋钢护筒。

护筒中心和桩位中心的偏差不得超过20MM。

埋设护筒时护筒四周要用土填埋夯实。

钻机就位偏差控制在20MM以内。

（2）、钻机采用自然造浆机械加压钻孔的方法，在钻进过程中主要控制好泥浆比重和钻进速度的关系。

针对本工程地层状况，钻进过程泥浆比重宜控制在1.2--1.3范围内。

钻至终孔标高后要进行清孔，具体方法就是先把钻头提离孔底50公分左右，慢慢转动，加大泵量以使孔内浮渣大量排出孔外。

同时加入清水稀释泥浆，降低泥浆比重在1.25左右。

然后提钻。

（3）、钻成孔后的后续工作应尽力抓紧。

提钻后立即组织下放钢筋笼。

钢筋笼下放焊接时应保持竖直，孔口连接焊好后慢慢下放入孔内。

下放到预定位置后孔口用吊筋固定。

（4）、钢筋笼放好后开始下导管，下导管前检查导管的管壁完好性和内壁的光滑度。

下放过程中每一节对接时加放橡胶密封圈，保证对接部位不漏水。

导管放好后进行第二次清孔，沉渣合格后尽快浇注混凝土。

（5）、浇注混凝土前先把导管提离孔底30--50公分，以保证浇注畅通。

浇注混凝土应做到连续浇注。

保证足够的初灌量，埋管深度控制在2--5米。

灌注到桩顶标高部位时保证有足够的超灌量，确保桩头质量。

（三）、施工中质量技术控制要点(1)、桩位定位后，严格控制护筒埋设偏差和钻机就位偏差，以上两项偏差指标都是不超过2公分。

（2）、钻孔灌注桩成孔设备就位后，必须平正、稳固，确保在施工中不发生倾斜、移动。

（3）、钻孔灌注桩施工现场所有设备、设施、安全装置、工具配件以及个人劳保用品必须经常检查，确保完好和使用安全。

（4）、钻孔灌注桩施工期间，护筒内的泥浆面应高出地下水位1.0米以上。

（5）、钻孔灌注桩应采取隔桩施工，在相邻桩混凝土到达70%的设计强度后，方可成孔施工。

灌注桩工程施工方案或方法一、工程测量：㈠放线依据：依据甲方提供的施工图纸。

㈡平面控制：依据甲方提供的施工图纸。

㈢使用仪器：全站仪；J2型激光经纬仪；S3型水准仪；50m钢尺及3.5m尺。

㈣施工测量准备：1、校对测量仪器：为了保证测量结果的准确性，本工程所用测量工具必须经过校准，并确保使用时在有效检测周期内。

2、复核水淮点及坐标点：熟悉和了解业主在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。

对规划勘测部门或业主提供的坐标桩及水准点进行复测，确定水准点和坐标。

如有异常及时与有关单位协商。

3、对施测用辅助工具如木桩和铁锤等做好物质准备。

4、对在施工现场内影响施测的各种障碍进行处理，以确保视野良好及施工测量的顺利进行。

㈤平面控制网的测设：本工程采用全站仪坐标法设站＋极坐标放点法，测设步骤如下：1、在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。

如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。

2、瞄准另一控制点，检查方位角或坐标：在另一已知高程点上竖棱镜或尺子检查仪器的视线高。

利用仪器自身计算功能进行计算时，记录员也进行相应的对算以检核输入数据的正确性。

3、在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。

以上步骤为测站点的测量。

4、测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程。

5、根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角。

6、观测员转动仪器至第一个放样点的方位角，指挥司镜员移动棱镜至仪器视线方向上，测量平距D。

7、计算实测距离D与放样距离D°的差值：ΔD=D-D°，指挥司镜员在视线上前进或后退ΔD。

8、重复过程7，直到ΔD小于放样限差。

灌注桩施工常见的成孔方法一、灌注桩成孔的常见方法1、长螺旋钻机成孔法螺旋钻孔机成孔是一种无泥浆循环的机械式干作业连续成孔成桩的施工方法，是利用动力旋转钻杆，使钻头的螺旋叶片旋转削土，土块沿螺旋叶片上升排出孔外。

因不采取护壁措施，一般仅适用于地下水位以上的填土、粘性土、粉土、砂性土、卵砾石层等。

液压步履式，能自主行走。

2、冲击钻机成孔法冲击钻进成孔是采用冲击式钻机用卷扬机带动一定质量的冲击钻头（或称为冲锥），在一定的高度内周期性地作自由落体运动，冲击破碎岩层或冲挤土层形成桩孔，再用捞渣筒或泥浆循环等方法将岩屑钻渣排出的成孔方法。

适应范围较广，能适应各类地质条件，在施工中使用也较多。

3、旋挖钻机成孔旋挖钻机成孔，首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土，并直接将其装入钻头内，然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土，这样循环往复，不断地取土、卸土，直至钻至设计深度。

旋挖钻机一般适用粘土、粉土、砂土、淤泥质土、人工回填土及含有部分卵石、碎石的地层。

根据不同的地质条件选用不同的钻杆、钻头及合理的斗齿刃角。

对于具有大扭矩动力头和自动内锁式伸缩钻杆的钻机，可以适应微风化岩层的施工。

液压步履式，能自主行走。

4、人工挖孔法人工挖孔是一种经由过程人力开挖而构成井筒的成孔方法。

在人工开挖送土的过程中，要用砼或钢筋砼井圈护壁。

一般适用于土质较好、地下水位较低的粘土、含少量砂卵石的黏土层。

二、正反循环、气举、泵吸法等原理1、正循环法由泥浆泵往钻杆输进泥浆，泥浆沿孔壁上升，从孔口溢浆孔溢出流入泥浆池，经沉淀处理返回循环池2、反循环法利用泵吸、气举、喷射等措施抽吸循环护壁泥浆，挟带钻渣从钻杆内腔抽吸出孔外的成孔方法。

混凝土灌注桩施工方法
混凝土灌注桩是一种常用的基础施工方法，其施工步骤如下：
1.桩位布置：按照设计要求，在地面上标定桩位，并确定每个桩的位置和坐标。

2.桩孔开挖：使用钻桩机或挖掘机，在每个桩位上开挖相应直径和深度的桩孔。

桩孔直径一般大于桩径，以便在桩侧形成一定的储料空间。

3.模板安装：在桩孔口安装钢模板或塑料模板，保持模板的水平和垂直度，以确保后续浇筑过程中混凝土不会外漏。

4.钢筋布置：按照设计要求，在桩孔中布置预埋钢筋。

钢筋的类型、直径和布置密度都应符合设计要求。

5.灌注混凝土：在桩孔中灌注新鲜的混凝土，一边灌注一边用长杆搅拌混凝土，以保证混凝土均匀分布并排除空隙和气泡。

6.提升钢筋：在混凝土灌注到一定高度时，使用提升装置将预埋钢筋提升至所需高度。

确保钢筋在混凝土中的完全嵌入并与上部结构连接。

7.桩顶整平：在混凝土灌注完成后，用水平仪或其他工具检查桩顶是否水平，并及时进行整平和修正。

8.养护：对刚灌注完成的混凝土灌注桩进行养护，包括覆盖保湿、喷水养护等，以保证混凝土的强度和稳定性的充分发展。

需要注意的是，混凝土灌注桩的施工过程应严格按照相关施工规范和设计要求进行，并根据现场实际情况进行调整。

为了确保施工质量，建议由具有相关资质和经验的专业施工队伍进行操作，并进行必要的监控和质量检测。

钻孔灌注桩的四种施工方法
钻孔灌注桩的施工方法包括回旋钻（正循环法、反循环法）、冲击钻、冲抓钻、潜水电钻，还有旋挖钻、长螺旋钻等。

1、回旋钻。

利用泥浆携带打碎的钻渣．其中正循环法是泥浆通过钻杆中心从钻头喷入钻孔，泥浆夹带钻渣上升，排入沉淀池。

反循环法则相反。

对卵石层和硬质岩层不适合。

2、冲击钻。

利用卷扬机提升钻头，冲击成孔利用掏渣桶捞取钻渣和清孔。

工艺简单．效率低．特别适合卵石层和硬质岩层。

成孔质量差（扩孔、钻机移位、卡钻头、掉钻头）。

3、旋挖钻。

新型桩孔施工方法。

其原理：利用钻杆和钻斗的旋转，使土屑装满钻斗后提升钻斗出土。

通过钻斗的旋转、挖土提升、卸土和泥浆置换护壁．反复循环而成孔。

特点：自带动力，造价高，效率可提高20倍，施工质量好、尘土泥浆污染少适合各种地质条件，可以实现桅杆垂直度的自动调节和钻孔深度的计量。

4、长螺旋钻水下灌注成桩技术。

施工原理：采用长螺旋钻钻孔至设计标高，用混凝土泵将混凝土从钻头底部压出，边压灌混凝土边提升钻头直至成桩，然后利用专门震动装置将钢筋笼一次插入桩体，形成钢筋混凝土桩。

特点：与普通水下灌注桩施工工艺比较，长螺旋钻水下灌注成桩施工，由于不需要泥浆护壁，故无泥皮，无沉渣，无泥浆污染，施工速度快。

造价低。

工艺要点：成孔一配置混凝土一泵送混凝土一植入钢筋笼。

科普灌注桩的四种常用成孔施工方法
灌注桩是建筑工程中常用的一种基础形式，其施工质量直接关系到整个工程的安全与稳定。

成孔作为灌注桩施工的关键环节，有多种施工方法可供选择。

本文将为您详细科普四种常用的灌注桩成孔施工方法。

一、钻挖成孔法
钻挖成孔法是利用钻机进行旋转切削，将土体切割成圆柱形，然后利用钻具将土体掏出孔外的施工方法。

这种方法适用于各种土层，尤其适用于砂土、粉土、粘土等地层。

钻挖成孔法的优点是设备简单、操作方便，成孔质量较高。

二、冲抓成孔法
冲抓成孔法是利用冲抓斗进行冲击、挤压、抓土的施工方法。

这种方法适用于砂土、粉土、粘土等地层，尤其适用于地下水位较低的地区。

冲抓成孔法的优点是设备投入较低，施工速度快，成孔质量较好。

三、旋挖成孔法
旋挖成孔法是利用旋挖钻机进行旋转切削，将土体切割成圆柱形，然后利用钻具将土体掏出孔外的施工方法。

这种方法适用于各种土层，尤其适用于硬土层、岩层等地层。

旋挖成孔法的优点是成孔速度快，施工质量高，适用范围广。

四、潜水钻成孔法
潜水钻成孔法是利用潜水钻机在水下进行旋转切削，将土体切割成圆柱形，然后利用钻具将土体掏出孔外的施工方法。

这种方法适用于各种土层，尤
其适用于深水区域和地下水位较高的地区。

潜水钻成孔法的优点是施工过程中不受地下水位影响，成孔质量稳定，适用于复杂地质条件。

总结：四种常用的灌注桩成孔施工方法各有特点，需要根据工程的具体地质条件、设备条件以及施工要求进行选择。
