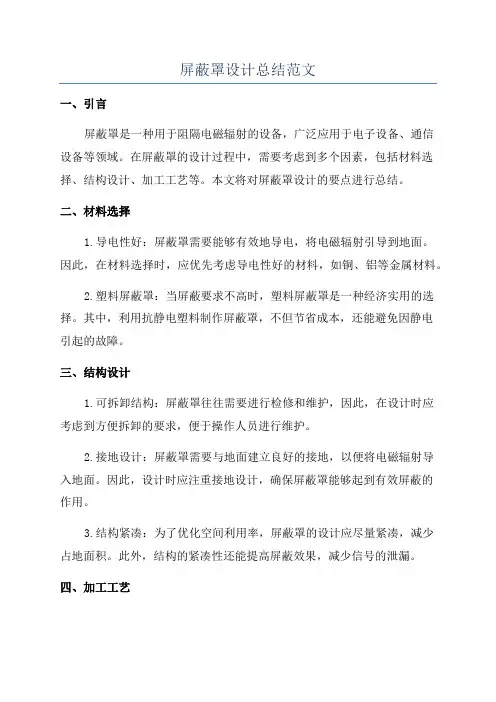

屏蔽罩设计总结范文一、引言屏蔽罩是一种用于阻隔电磁辐射的设备，广泛应用于电子设备、通信设备等领域。
在屏蔽罩的设计过程中，需要考虑到多个因素，包括材料选择、结构设计、加工工艺等。
本文将对屏蔽罩设计的要点进行总结。
二、材料选择1.导电性好：屏蔽罩需要能够有效地导电，将电磁辐射引导到地面。
因此，在材料选择时，应优先考虑导电性好的材料，如铜、铝等金属材料。
2.塑料屏蔽罩：当屏蔽要求不高时，塑料屏蔽罩是一种经济实用的选择。
其中，利用抗静电塑料制作屏蔽罩，不但节省成本，还能避免因静电引起的故障。
三、结构设计1.可拆卸结构：屏蔽罩往往需要进行检修和维护，因此，在设计时应考虑到方便拆卸的要求，便于操作人员进行维护。
2.接地设计：屏蔽罩需要与地面建立良好的接地，以便将电磁辐射导入地面。
因此，设计时应注重接地设计，确保屏蔽罩能够起到有效屏蔽的作用。
3.结构紧凑：为了优化空间利用率，屏蔽罩的设计应尽量紧凑，减少占地面积。
此外，结构的紧凑性还能提高屏蔽效果，减少信号的泄漏。
四、加工工艺1.数控加工：屏蔽罩的结构往往较为复杂，因此，采用数控加工工艺能够提高加工精度和效率。
2.冲压工艺：适用于较薄的金属材料制作屏蔽罩，能够实现批量生产和降低成本。
3.表面处理：屏蔽罩的表面处理可以增加其耐腐蚀性和美观性。
常用的表面处理方法包括电镀、喷涂等。
五、应用领域1.电子设备：屏蔽罩广泛应用于各类电子设备，如计算机主机、电视机、手机等。
它们能够有效地抑制电磁辐射，确保电子设备的正常工作。
2.通信设备：在通信设备中，屏蔽罩能够减少干扰，提高通信质量。
例如，手机信号的屏蔽罩能够有效阻隔外界干扰，提供更好的通信体验。
3.医疗设备：医疗设备尤其是敏感的医疗仪器，需要经过屏蔽罩的保护，以防止外界电磁辐射对其造成的干扰。
六、总结屏蔽罩作为一种能够阻隔电磁辐射的设备，在现代社会中得到了广泛的应用。
通过合理的材料选择、结构设计和加工工艺，可以实现高效的屏蔽效果。
技术标准 Technique Standard屏蔽盒设计工艺要求1.范围本标准对屏蔽盒屏蔽设计的工艺要求进行了规范.屏蔽盒的屏蔽设计涉及屏蔽盒体, PCB 板, 钢网,模块(部件)盒体等相关部分. 本标准适用于屏蔽盒体,PCB 板,钢网,模块(部件)盒体等设计时的工艺性设计.2.2.1屏蔽盒结构要求在盒体的两个对角应焊接定位脚,如图 1 所示.L1图1屏蔽盒体俯视图2.2 如图 2 所示,定位脚的高度 H 不能比 PCB 板的厚度大(对于厚度小于 0.8mm 的 PCB 板, 需要在模块盒体上做相应的配合,具体见模块盒体要求)图2屏蔽盒定位脚放大图2.3 定位脚要求如下: a)大小为Φ1.5±0.1mm,如图 2 所示. b)露出屏蔽盒的长度为Φ0.7±0.1mm,如图 2 所示. 2.4 屏蔽盒在与 PCB 板焊接的接触面必须平整且无毛刺.文件标题 文件编号屏蔽盒设计工艺标准 04ME-03-3002页码第 1 页 共 3 页技术标准 Technique Standard3 PCB 板设计的屏蔽工艺要求3.1 PCB 板设计时应满足屏蔽盒体的安装要求, 并与屏蔽盒体相配合来设计定位孔, 如图 3 所示. 3.2 定位孔的规格为Φ2.0±0.1mm.L2图3PCB 板示意图图4定位孔放大图3.3 定位孔应在丝印图中给以表示. 3.4 屏蔽盒焊盘两边要涂阻焊层,如图 3 所示. 3.5 焊盘两边应有白色丝印线进行标识,如图 3 所示. 3.6 L1 与 L2 应过盈陪合. 3.7 盒体与盒体间应留 4mm,以便补锡.4 钢网设计要求4.1 焊盘钢网由一系列钢网孔组成,如图 5 所示,钢网孔不能太大,否则会导致不能均匀上锡膏. 4.2 钢网孔的小格尺寸建议为 10×1.8mm,两小格之间间隔 0.5mm,如图 6 所示.文件标题 文件编号屏蔽盒设计工艺标准 04ME-03-3002页码第 2 页 共 3 页技术标准 Technique Standard图 5 钢网示意图 10.0±0.1mm0.5±0.1mm图6钢网孔示意图4.3 钢网孔的宽度应比焊盘宽度约小 0.1～0.2mm,如图 6 所示.5 模块盒体工艺要求5.1 模块盒体在定位孔对应位置开圆孔,深度 1.0±0.1mm.6 其它工艺要求6.1 对于在装配时有方向性要求的屏蔽盒体,应将其中一个定位脚定义为 1 脚,并要求供应商在 对应的位置贴 1 脚标签;PCB 板上应有 1 脚丝印标识,标识统一为白色圆点"." . 6.2 当两个屏蔽盒体相邻时,屏蔽盒焊盘之间的距离应该大于 1mm. 6.3 对于小于 30×30mm 的屏蔽盒体,可以不用定位脚,但有方向性装配要求的必须在屏蔽盒及 PCB 板标注 1 脚. 备注:定位脚和定位孔尺寸数据仅供参考,设计者可根据实际设计状况自己确定定位脚直径,定 位孔大小尺寸.文件标题 文件编号屏蔽盒设计工艺标准 04ME-03-3002页码第 3 页 共 3 页1.8±0.1mm。
