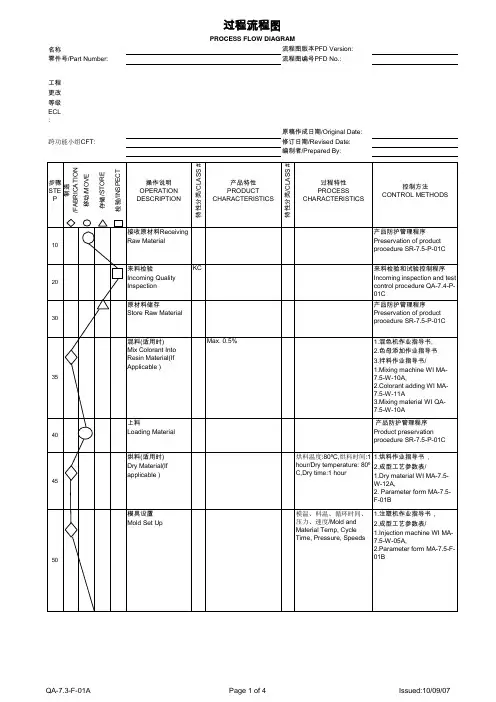

过程流程图PFD

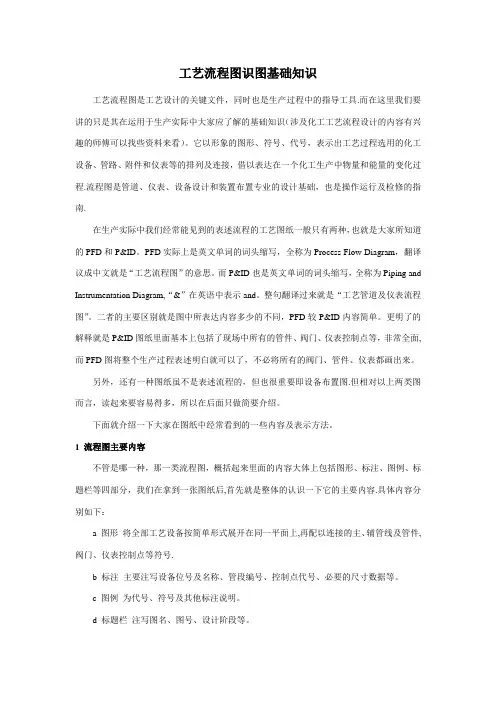

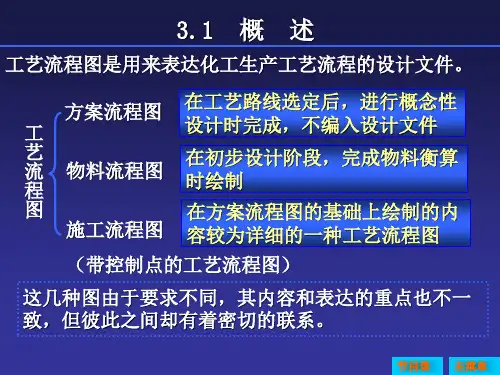

工艺流程图识图基础知识工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具.而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。

它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程.流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南.在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。

PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。

而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram,“&”在英语中表示and。

整句翻译过来就是“工艺管道及仪表流程图”。

二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。

更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面,而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。

另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图.但相对以上两类图而言，读起来要容易得多，所以在后面只做简要介绍。

下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。

1 流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后,首先就是整体的认识一下它的主要内容.具体内容分别如下：a 图形将全部工艺设备按简单形式展开在同一平面上,再配以连接的主、辅管线及管件,阀门、仪表控制点等符号.b 标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

设备内部构件的画法与PFD图规定要求相同。

相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。

对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。

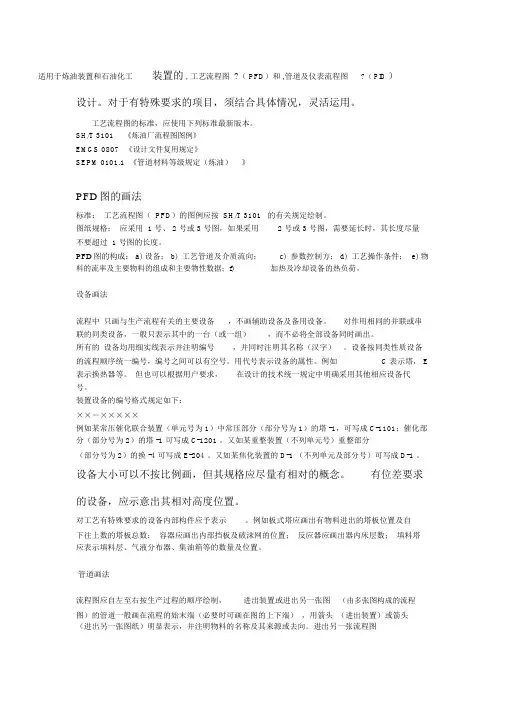

适用于炼油装置和石油化工装置的 , 工艺流程图 ?（ PFD）和 ,管道及仪表流程图?（ PID ）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

工艺流程图的标准，应使用下列标准最新版本。

SH/T 3101《炼油厂流程图图例》EMGS 0807《设计文件复用规定》SEPM 0101.1 《管道材料等级规定（炼油）》PFD图的画法标准：工艺流程图（ PFD）的图例应按 SH/T 3101的有关规定绘制。

图纸规格：应采用 1 号、 2 号或 3 号图，如果采用 2 号或 3 号图，需要延长时，其长度尽量不要超过 1 号图的长度。

PFD图的构成：a)设备；b)工艺管道及介质流向；c) 参数控制方； d) 工艺操作条件； e) 物料的流率及主要物料的组成和主要物性数据；f)加热及冷却设备的热负荷。

设备画法流程中只画与生产流程有关的主要设备，不画辅助设备及备用设备。

对作用相同的并联或串联的同类设备，一般只表示其中的一台（或一组），而不必将全部设备同时画出。

所有的设备均用细实线表示并注明编号，并同时注明其名称（汉字）。

设备按同类性质设备的流程顺序统一编号，编号之间可以有空号。

用代号表示设备的属性。

例如 C 表示塔， E 表示换热器等。

但也可以根据用户要求，在设计的技术统一规定中明确采用其他相应设备代号。

装置设备的编号格式规定如下：××－×××××例如某常压催化联合装置（单元号为 1）中常压部分（部分号为 1）的塔 -1，可写成 C-1101；催化部分（部分号为 2）的塔 -1 可写成 C-1201 。

又如某重整装置（不列单元号）重整部分（部分号为 2）的换 -4 可写成 E-204 。

又如某焦化装置的 D-1 （不列单元及部分号）可写成 D-1 。

设备大小可以不按比例画，但其规格应尽量有相对的概念。

有位差要求的设备，应示意出其相对高度位置。

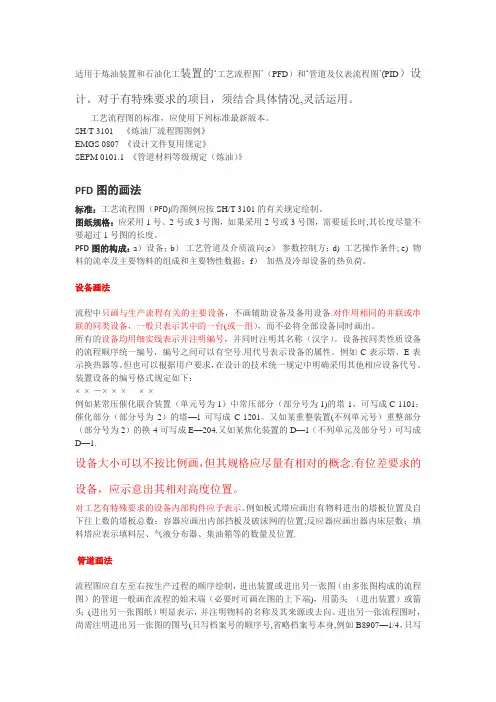

适用于炼油装置和石油化工装置的‘工艺流程图’（PFD）和‘管道及仪表流程图’(PID）设计。

对于有特殊要求的项目，须结合具体情况,灵活运用。

工艺流程图的标准，应使用下列标准最新版本。

SH/T 3101《炼油厂流程图图例》EMGS 0807 《设计文件复用规定》SEPM 0101.1 《管道材料等级规定（炼油）》PFD图的画法标准：工艺流程图（PFD)的图例应按SH/T 3101的有关规定绘制。

图纸规格：应采用1号、2号或3号图，如果采用2号或3号图，需要延长时,其长度尽量不要超过1号图的长度。

PFD图的构成：a）设备；b）工艺管道及介质流向;c）参数控制方；d) 工艺操作条件; e) 物料的流率及主要物料的组成和主要物性数据；f）加热及冷却设备的热负荷。

设备画法流程中只画与生产流程有关的主要设备，不画辅助设备及备用设备.对作用相同的并联或串联的同类设备，一般只表示其中的一台(或一组），而不必将全部设备同时画出。

所有的设备均用细实线表示并注明编号，并同时注明其名称（汉字）。

设备按同类性质设备的流程顺序统一编号，编号之间可以有空号.用代号表示设备的属性。

例如C表示塔，E表示换热器等。

但也可以根据用户要求，在设计的技术统一规定中明确采用其他相应设备代号。

装置设备的编号格式规定如下：× ×－× × ×× ×例如某常压催化联合装置（单元号为1）中常压部分（部分号为1)的塔-1，可写成C-1101；催化部分（部分号为2）的塔—1可写成C-1201。

又如某重整装置(不列单元号）重整部分（部分号为2）的换-4可写成E—204.又如某焦化装置的D—1（不列单元及部分号）可写成D—1.设备大小可以不按比例画，但其规格应尽量有相对的概念.有位差要求的设备，应示意出其相对高度位置。

对工艺有特殊要求的设备内部构件应予表示。

例如板式塔应画出有物料进出的塔板位置及自下往上数的塔板总数；容器应画出内部挡板及破沫网的位置;反应器应画出器内床层数；填料塔应表示填料层、气液分布器、集油箱等的数量及位置.管道画法流程图应自左至右按生产过程的顺序绘制，进出装置或进出另一张图（由多张图构成的流程图）的管道一般画在流程的始末端（必要时可画在图的上下端)，用箭头（进出装置）或箭头(进出另一张图纸）明显表示，并注明物料的名称及其来源或去向。

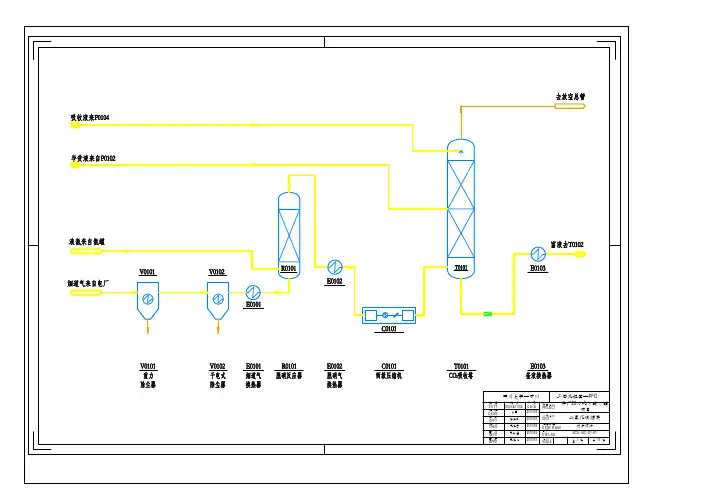

PFD是工艺原则流程图，PFD中包括了装置内所有主要设备，物流介质的相态，温度，压力，及各物流相对应得组成百分比。

有些PFD中没有组成。

PID是工艺流程图，是根据PFD进行详细设计的。

包括了做施工图所需的所有管线及连接，公用工程及辅助设备和管线的总的流程图。

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

设备内部构件的画法与PFD图规定要求相同。

相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。

对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。

pfd工艺流程PFD（过程流程图）是一种用于描述工艺流程的图表，通常用于化工、石油、电力等领域。

下面是一个关于PFD工艺流程的例子，描述了一个简化的炼油过程。

炼油是一种将原油转化为各种燃料和化工产品的工艺过程。

它涉及多个步骤，包括精炼、分离、催化裂化等。

这个PFD工艺流程的起始点为原油储罐，原油通过一个进料管道进入炼油厂。

接下来，原油经过预处理单元进行初步的分离和净化。

在这个步骤中，原油与一定量的水和化学试剂混合，然后通过加热和减压，使其中的杂质、固体颗粒和水分离出来。

分离后的原油进入下一个处理单元。

接下来的步骤是蒸馏，它是将原油按照不同沸点进行分离的过程。

原油进入蒸馏塔，在不同的温度下进行加热，从而使得其中的沸点低的组分先蒸发出来，然后经过冷凝器转化为液体形态。

这样就得到了不同沸点的馏分，包括轻油、汽油、煤油、柴油等。

每种馏分都有不同的用途和市场需求。

从蒸馏塔出来的底物称为渣油，它还需要进一步加工才能得到有价值的产品。

一个常见的方法是使用催化剂进行裂化。

渣油与催化剂混合，在加热的条件下，发生碳链断裂，产生较短的碳链烃类。

这些烃类在进一步分离和处理后，可以得到高级别的汽油和柴油。

分离和加工得到的产品还需要进行下一步的处理和改进，以满足市场需求和质量标准。

例如，汽油需要通过附加的脱硫和脱氮工艺来减少有害物质的含量。

柴油则需要通过深度加氢处理来提高其性能和稳定性。

最后，所有的产品都经过质量监测和包装，以保证其符合标准并方便运输和销售。

总的来说，这个PFD工艺流程展示了一个炼油厂的主要工艺步骤，从原油到最终产品的生产过程。

它说明了每个步骤的顺序和依赖关系，以及原料和产物之间的转化。

通过这个PFD 工艺流程，人们可以更好地理解和管理炼油过程，并做出相关的改进和优化。

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

设备内部构件的画法与PFD图规定要求相同。

相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。

对某些需要满足泵的汽蚀余量或介质自流要求的设备应标注其离地面的高度，一般塔类和某些容器均有此要求。

pfd是什么意思
工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具。

而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。

它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。

流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。

在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。

PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译成中文就是“工艺流程图”的意思。

而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。

整句翻译过来就是“工艺管道及仪表流程图”。

二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。

更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将
所有的阀门、管件、仪表都画出来。

另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。
