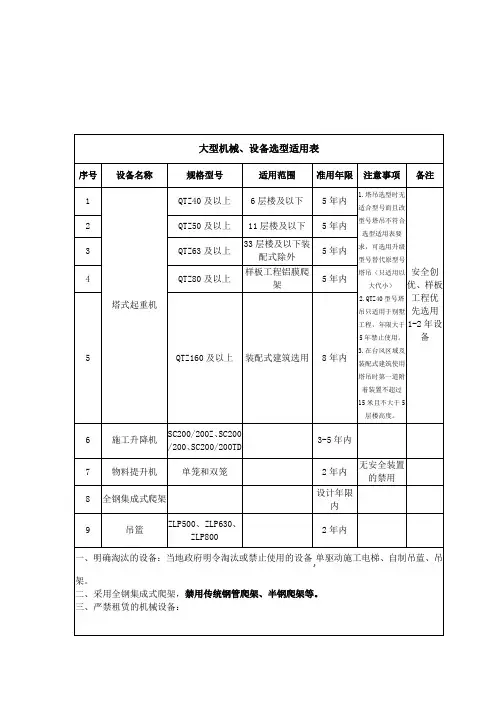

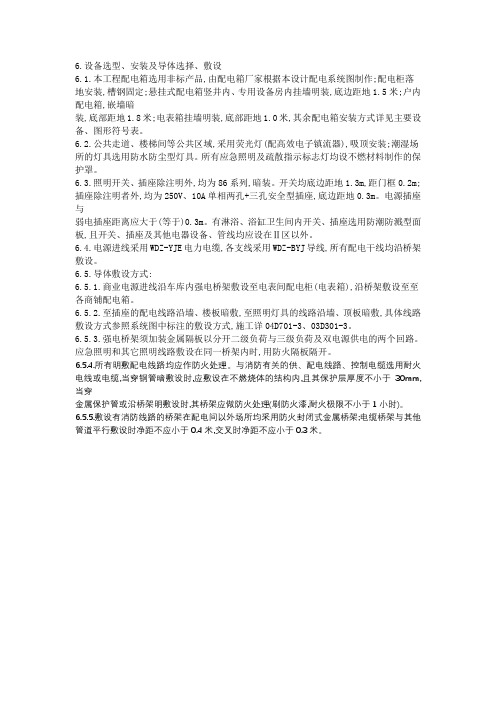

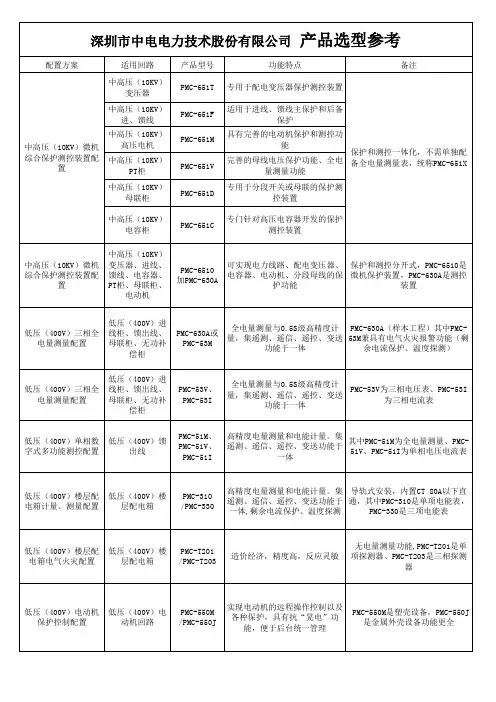

6.设备选型、安装及导体选择、敷设6.1.本工程配电箱选用非标产品,由配电箱厂家根据本设计配电系统图制作;配电柜落地安装,槽钢固定;悬挂式配电箱竖井内、专用设备房内挂墙明装,底边距地1.5米;户内配电箱,嵌墙暗装,底部距地1.8米;电表箱挂墙明装,底部距地1.0米,其余配电箱安装方式详见主要设备、图形符号表。

6.2.公共走道、楼梯间等公共区域,采用荧光灯(配高效电子镇流器),吸顶安装;潮湿场所的灯具选用防水防尘型灯具。

所有应急照明及疏散指示标志灯均设不燃材料制作的保护罩。

6.3.照明开关、插座除注明外,均为86系列,暗装。

开关均底边距地1.3m,距门框0.2m;插座除注明者外,均为250V、10A单相两孔+三孔安全型插座,底边距地0.3m。

电源插座与弱电插座距离应大于(等于)0.3m。

有淋浴、浴缸卫生间内开关、插座选用防潮防溅型面板,且开关、插座及其他电器设备、管线均应设在Ⅱ区以外。

6.4.电源进线采用WDZ-YJE电力电缆,各支线采用WDZ-BYJ导线,所有配电干线均沿桥架敷设。

6.5.导体敷设方式:6.5.1.商业电源进线沿车库内强电桥架敷设至电表间配电柜(电表箱),沿桥架敷设至至各商铺配电箱。

6.5.2.至插座的配电线路沿墙、楼板暗敷,至照明灯具的线路沿墙、顶板暗敷,具体线路敷设方式参照系统图中标注的敷设方式,施工详04D701-3、03D301-3。

6.5.3.强电桥架须加装金属隔板以分开二级负荷与三级负荷及双电源供电的两个回路。

应急照明和其它照明线路敷设在同一桥架内时,用防火隔板隔开。

6.5.4.所有明敷配电线路均应作防火处理。

与消防有关的供、配电线路、控制电缆选用耐火电线或电缆,当穿钢管暗敷设时,应敷设在不燃烧体的结构内,且其保护层厚度不小于30mm,当穿金属保护管或沿桥架明敷设时,其桥架应做防火处理(刷防火漆,耐火极限不小于1小时)。

6.5.5.敷设有消防线路的桥架在配电间以外场所均采用防火封闭式金属桥架;电缆桥架与其他管道平行敷设时净距不应小于0.4米,交叉时净距不应小于0.3米。

一、项目概况本工程为北京市大兴区生物医药基地东配套10号地二类居住用地、托幼用地项目，项目总建筑面积118485㎡，其中供暖面积90976㎡，包括配套公建1382㎡，幼儿园3627㎡，住宅83275㎡，住宅层高2.8m，建筑最高59.9m.住宅末端采暖形式为地板辐射采暖，分高、低区，低区1-11层，高区12层到顶层，供回水温度60/50℃，公建及商业末端采暖形式为散热器，供回水温度60/50℃，幼儿园末端采暖形式为地板辐射采暖，供回水温度60/50℃。

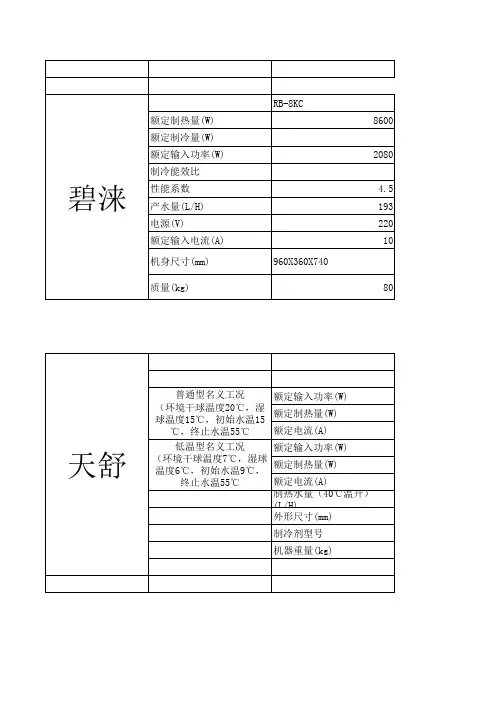

大兴区生物医药基地东配套10号地二类居住用地、托幼用地项目采暖情况统计二、设备选型1、锅炉选型整个小区的采暖热负荷4210.1KW，采暖热负荷指标35W/㎡，本工程锅炉房设置2台4T承压燃气热水锅炉，通过板换换热提供小区采暖热水；一次热水供回水温度为95/70℃，二次热供回水温度60/50℃；2台锅炉互为备用，在其中一台锅炉出现故障的时候，另为一台锅炉至少满足总负荷的70%.本项目选用2台法罗力普瑞斯3G-CN系列钢制承压燃气热水锅炉，该系列锅炉有以下功能特点●安全法罗力钢制热水锅炉的设计和生产充分考虑了实际工作的安全需要，具有各种完善的安全保护功能：配备高性能的电器仪表和元件，以及人性化的数字控制系统，确保锅炉在高效的监控下安全运行。

●高效法罗力钢制热水锅炉的热效率高达93%以上。

普瑞斯系列3G-CN(PREX 3G-CN)系列采用了经典的“全湿背三回程”结构，设计宽大的炉膛和二、三回程烟管形成充裕的受热面，提高热效率，在法罗力钢制热水锅炉的烟管内布置不锈钢螺旋紊流条，增强烟气的紊流程度，强化传热效应。

炉体外侧覆盖的玻璃棉隔热层，前后烟箱采用轻便耐火材料隔热，降低热损失，从而保证锅炉运行高效节能。

●耐用采用独特设计，锅炉炉胆中心线布置，烟管对称排列，确保炉水的均匀受热及良好的自然循环，有效避免由热负荷不均所导致的热应力，烟管内部可拆卸的耐火紊流条，使锅炉可以在低负荷状况下运行，避免了低温腐蚀；锅炉回水通过特设的炉内混水装置，使低温回水流经换热面之前先与热水混合，避免低温回水直接对高温烟管及炉筒壁的冷冲击和低温腐蚀。

1.流量：2.扬程：式中：注：水泵台数流量流量的增加值1100/h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。

开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h mh f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。

水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。

故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。

2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。

冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。

补水泵一般的原则选取。

与单台泵运行比较流量的减少强烈建议：过三台。

泵一般按照一用一备•冷冻水泵扬程的组成• 1.制冷机组蒸发器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为5~7mH2O； （据体值可参看产品样本）• 3.回水过滤器阻力，一般为3~5mH2O；• 4.分水器、集水器水阻力：一般一个为3mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为7~10mH2O；• 综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。

•冷却水泵扬程的组成• 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看产品样本）• 2.冷却塔喷头喷水压力：一般为2~3mH2O• 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O• 4.回水过滤器阻力，一般为3~5mH2O；• 5.制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O/100m；• 综上所述，冷冻水泵扬程为17~26mH2O，一般为21~25mH2O。
