产品名称公称通径规格型号单位单价(元)备注DN125133.0×2.5×6000米963.19DN150159.0×3.0×6000米1381.67DN200219.0×3.0×6000米1913.09DN250273.0×4.0×6000米3176.67DN300325.0×5.0×6000米4723.67DN125133.0个1048.26DN150159.0个1565.48DN200219.0个2616.63DN250273.0个4445.04DN300323.0个7171.37DN125133.0个1423.96DN150159.0个2222.04DN200219.0个3931.30DN250273.0个7072.07DN300325.0个10759.37DN125133.0个1978.30DN150159.0个2695.52DN200219.0个4527.48DN250273.0个7403.67DN300325.0个11064.93DN150×125159.0×133.0个2766.85DN200×125219.0×133.0个4548.00DN200×150219.0×159.0个4548.00DN250×125273.0×133.0个7303.19DN250×150273.0×159.0个7303.19DN250×200273.0×219.0个7303.19DN300×150325.0×159.0个10681.11DN300×200325.0×219.0个10681.11DN300×250325.0×273.0个10681.11DN125×100133.0×108.0个2088.74DN125×80133.0×89.1个2039.81DN125×65133.0×76.2个2010.96DN150×100159.0×108.0个2724.52DN150×80159.0×89.1个2677.00变径三通不锈钢焊接管材沟槽卡压式变径三通90弯头电话 Tel ：0755-******** 传真Fax ：0755-******** 地址Add ：深圳市龙岗区坂田龙壁工业城5栋304不锈钢管材沟槽式管件报价表45弯头等径三通电话 Tel：0755-******** 传真Fax：0755-******** 地址Add：深圳市龙岗区坂田龙壁工业城5栋304不锈钢管材沟槽式管件报价表产品名称公称通径规格型号单位单价(元)备注说明：报价表中“变径三通”、“变径直接”按最大尺寸同一系列产品价格相同。
正三通异径三通正四通中丝三通机械三通（沟槽式）沟槽机械四通螺纹机械三通螺纹机械四通总11.25°弯头45°弯头22.5°弯头90°弯头法兰管卡钢性管卡挠性管卡异径管（沟槽式）异径管(丝接式)盲片转换法兰开孔机机械三通（沟槽式）机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
螺纹机械三通机械三通应用三通可用于直接在钢管上接出支管。
首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接接出支管方式及用沟槽接出支管方式。
丝接接出方式为锥管螺纹连接，标准分为NPT、BSPT或中国标准GB7306。
挠性管卡卡箍应用卡箍分柔性卡箍和刚性卡箍柔性卡箍连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。
钢管连接后。
两钢管管端之间留有间隙可适应管道的膨胀、收缩。
卡箍在最大允许偏转错位情况下应保持正常工作压力。
柔性卡箍具有承受一定末端载荷的能力。
末端负荷是指卡箍卡口可承受沿钢管轴向负荷的能力。
刚性卡箍连接方式使系统不具柔性，卡箍卡紧后可与钢管形成刚性一体，在吊具中跨度较大时，使管道依靠自身刚性支撑连接。
法兰管卡法兰管卡应用法兰管卡可用于沟槽式管道与带法兰的设备、阀门的过渡性连接，连接螺栓采用国标螺栓。
法兰管卡的螺栓孔的直径及位置尺寸均与国际法兰相配。
钢性管卡GC沟槽式管接头管道连接系统是借助管道内部的压力影响密封圈增加密封圈的密封性。
外钢套扣住钢管两端并包裹密封圈。
实现钢管密封连接。
沟槽式管接头及管件执行建设部行业标准CJ/T156-2001，我公司开发的沟槽式管件接头及管件，铸件材质QT450-10，其内外静电喷涂环氧树脂粉末(EP)或浸漆。
※给水用PVC-U管材(新国标GB/T10002-2006) 厚度：mm 单价：人民币元/条,优惠：管材*0.62 管件*.40公称外径全长0.63Mpa 0.80Mpa 1.00Mpa 1.25Mpa 1.60Mpa 2.00Mpa 2.50Mpa厚度单价厚度单价厚度单价厚度单价厚度单价厚度单价厚度单价GB-20 4M 2.0 13.63 2.3 15.49 GB-25 4M 2.0 17.42 2.3 20.64 2.8 23.12 GB-32 4M 2.0 22.82 2.4 26.80 2.90 33.54 3.60 40.13 GB-40 4M 2.0 29.54 2.4 34.45 3.0 41.92 3.70 52.65 4.50 62.07 GB-50 4M 2.0 37.48 2.4 44.61 3.0 53.42 3.7 69.20 4.60 81.08 5.60 95.81 GB-63 4M 2.0 48.92 2.5 58.99 3.0 68.56 3.8 85.31 4.7 106.38 5.80 128.67 7.10 151.06 GB-75 4M 2.3 67.52 2.9 82.00 3.6 98.39 4.5 121.12 5.6 154.25 6.90 181.09 8.40 211.87 GB-90 4M 2.8 96.90 3.5 118.29 4.3 141.13 5.4 174.25 6.7 214.38 8.20 255.63 10.10 305.48 GB-110 4M 2.7 117.30 3.4 143.74 4.2 178.48 5.3 212.66 6.6 260.20 8.10 320.10 10.00 383.94 GB-140 6M 3.5 290.80 4.3 340.03 5.4 434.05 6.7 507.37 8.3 639.63 10.30 773.06 12.70 927.33 GB-160 6M 4.0 375.50 4.9 444.35 6.2 559.31 7.7 665.65 9.5 836.24 11.80 1002.50 14.60 1208.33 GB-200 6M 4.9 597.03 6.2 705.97 7.7 857.51 9.6 1040.89 11.9 1307.73 14.70 1574.48 18.20 1895.76 GB-250 6M 6.2 947.76 7.7 1149.28 9.6 1432.47 11.9 1693.81 14.8 2147.99 18.40 2626.34GB-315 6M 7.7 1473.29 9.7 1829.28 12.1 2273.83 15.0 2700.19 18.7 3415.09 23.20 4168.45GB-355 6M 8.7 1872.85 10.9 2322.95 13.6 2872.20 16.9 3559.77 21.1 4380.70 26.10 5283.27GB-400 6M 9.8 2372.59 12.3 2956.95 15.3 3569.00 19.1 4430.95 23.7 5489.99 29.40 6698.89GB-450 6M 11.0 2990.52 13.8 3722.63 17.2 4602.23 21.5 5680.37 26.7 6954.47 33.10 8484.39※给水用PVC-U管件规格：mm 单价：人民币元/个※45°弯头※90°弯头※90°三通※90°异径三通规格单价规格单价规格单价规格单价规格单价规格单价20 0.86 20 0.97 20 1.26 25×20 1.83 75×5019.20 200×160429.6025 1.49 25 1.71 25 2.20 32×20 2.40 75×6324.50 250×160670.1132 1.89 32 2.49 32 3.09 32×25 3.19 90×5035.50 *250×110656.0040 4.15 40 5.06 40 6.93 40×20 4.85 90×6341.13 *250×200687.8050 4.66 50 5.89 50 9.00 40×25 5.19 90×7548.92 *315×110 1562.5063 9.60 63 12.06 63 16.50 40×32 4.57 110×5047.29 *315×160 1612.5075 15.58 75 19.60 75 27.86 50×20 5.46 110×6355.30 *315×200 1662.5090 25.86 90 39.29 90 49.23 50×25 5.83 110×7556.17 *315×250 1875.00110 42.54 110 66.46 110 80.86 50×32 6.23 110×9086.16 *355×200 3437.50 140 87.57 140 119.33 140 209.07 50×40 6.86 140×90109.99 *355×250 3612.50 160 143.43 160 179.66 160 262.00 63×2510.26 140×110140.81 *355×315 3785.00 200 248.11 200 417.72 200 547.97 63×3211.31 160×90156.74 *400×200 3487.50 250 604.30 *250 601.72 *250 760.52 63×4012.95 160×110 179.25 *400×250 3663.00 *315 1316.68 *315 1733.33 *315 2367.50 63×5013.69 160×140250.88 *400×315 3836.25 *355 3000.00 *355 3650.00 *355 3932.50 75×3216.45 200×110286.65 *400×355 4050.00 *400 3050.00 *400 3700.00 *400 3984.75 75×4021.22 200×140380.61 ※法兰※管堵※套管（直通）※异径管(大小头)规格单价规格单价规格单价规格单价规格单价规格单价20 16.80 20 0.50 20 0.69 25×20 1.03 75×508.96 200×160188.1125 20.66 25 0.83 25 1.26 32×20 1.26 75×6310.49 250×140324.1232 27.50 32 1.12 32 1.51 32×25 1.46 90×5015.05 250×160337.7440 33.65 40 2.57 40 3.21 40×20 2.78 90×6315.89 250×200306.1350 37.80 50 2.54 50 3.63 40×25 2.06 90×7521.91 *315×110621.0063 47.54 63 5.46 63 7.17 40×32 2.77 110×5027.26 *315×160652.0075 57.83 75 9.52 75 10.77 50×20 2.97 110×6328.00 315×200 672.6890 67.00 90 15.94 90 18.23 50×25 3.00 110×7528.51 315×250749.18110 81.89 110 25.69 110 34.60 50×32 3.09 110×9030.54 *355×200 1260.00 140 125.35 140 57.79 140 65.82 50×40 3.63 140×9056.46 *355×250 1310.00 160 188.00 160 83.23 160 97.66 63×25 5.83 140×11062.69 *355×315 1385.00 200 296.53 200 151.63 200 170.09 63×32 6.03 160×9079.15 *400×200 1287.00 250 580.00 250 337.74 250 330.38 63×407.54 160×11079.93 *400×250 1361.25 315 854.00 315 686.00 *315 882.50 63×50 6.51 160×14096.22 *400×315 1435.50 *355 1525.00 *355 1105.00 *355 1552.50 75×328.84 200×110143.83 *400×355 1887.50 *400 1724.50 *400 1634.40 *400 1603.80 75×4010.40 200×140153.23广东地区总经销：东莞市南亚环琪管道营销配送中心联系人程先生：138****9272传真*************地址：寮步镇横坑段百业五金城九街77-83号※给水用PVC-U管件规格：mm 单价：人民币元/个※入铜直型龙接※入铜弯头龙接※入铜三通龙接※异止阀（异径外牙）※活套承插※分水鞍规格单价规格单价规格单价规格单价规格单价规格单价20×R1/27.42 20×R1/27.45 20×R1/28.23 20×R3/4 1.21 63 26.11 110×90146.20 25×R1/27.82 25×R1/29.48 25×R1/29.64 25×R1 1.75 75 44.47 140×110252.72 25×R3/412.84 25×R3/412.46 25×R3/412.77 32×R1-1/4 2.76 90 64.16 160×140363.65 32×R1/29.11 32×R1/29.40 32×R1/211.46 40×R1-1/2 3.23 110 113.87 活套承插32×R3/412.37 32×R3/413.26 32×R3/413.73 50×R2 5.50 140 171.52 200 418.26 32×R116.19 32×R116.81 32×R117.26 63×R2-1/2 12.08 160 241.46 250 761.00 ※止阀(外牙) ※全塑直龙（内牙）※活接※球阀※双由令球阀※碟阀规格单价规格单价规格单价规格单价规格单价规格单价20×R1/2 1.00 20×R1/2 1.26 20 5.32 20 11.61 20 53.55 63 402.50 25×R3/4 1.33 25×R3/4 1.72 25 8.20 25 17.06 25 68.60 75 472.50 32×R1 2.06 32×R1 2.20 32 10.20 32 24.70 32 115.50 90 630.00 40×R1-1/4 3.09 40×R1-1/4 3.09 40 16.48 40 38.00 40 157.50 110 875.00 50×R1-1/2 4.48 50×R1-1/2 4.95 50 27.96 50 49.41 50 223.30 140 1190.00 63×R28.23 63×R28.23 63 33.46 63 74.12 63 308.00 160 1575.00 75×R21/2 28.86 75×R21/2 28.86 75 80.00 75 234.80 75 682.50 200 3325.00 90×R3 32.21 90×R3 40.28 90 92.86 90 288.24 90 1190.00 250 5005.00 110×R4 63.88 110×R4 60.42 110 160.71 110 551.52 110 1785.00 315 6650.00 ※四通※管夹※止回阀※底阀※变径(补芯)※胶合剂规格单价规格单价规格单价规格单价规格单价规格单价20 6.98 20 0.40 20 35.00 20 25×20 0.96 80g 10.0025 8.58 25 0.76 25 42.00 25 45.50 32×25 2.00 350g 35.0032 13.38 32 0.97 32 48.30 32 69.00 40×32 2.64 700g 64.0040 20.42 40 1.63 40 98.00 40 98.00 50×40 4.1250 32.26 50 4.00 50 126.00 50 126.00 63×50 9.1263 56.26 63 4.80 63 157.50 63 157.50 75×63 12.1475 103.60 75 5.33 75 385.00 75 402.50 90×75 21.3490 204.74 90 6.00 90 560.00 90 560.00 110×90 38.98110 325.76 110 6.33 110 840.00 110 875.00 140×110 131.20140 1004.16 140 10.88 140 1819.00 140 1820.00 160×140 158.76160 1241.60 160 11.69 160 2170.00 160 2100.00 200×160 366.67200 1785.60 200 16.30 200 3220.00 200 3430.00※排水、电工用PVC-U管材规格：mm 单价：人民币元/条※排水承口管(ISO&GB) (白色&灰色) ※企標排水管(A管) (白色&灰色)※电工套管承口管 (白色)公称外径长度厚度价格公称外径长度厚度价格公称外径长度厚度价格(MM) (M/PC) (mm) (元/PC) (MM) (M/PC) (mm) (元/PC) (MM) (M/PC) (mm) (元/PC) ISO-40 4.044 3.2 45.25 50 4 2.0 31.18 JG-16(轻) 3.8 1.0 5.28 ISO-50 4.055 3.2 57.61 75 4 2.0 47.43 JG-16(中) 3.8 1.2 6.51 ISO-75 4.090 3.2 88.62 75 4 2.3 53.68 JG-16(重) 3.8 1.6 8.21 ISO-90 4.100 3.2 107.40 110 4 3.0 102.73 JG-20(中) 3.8 1.25 8.58 ISO-110 4.125 3.2 132.59 110 4 3.2 108.85 JG-20(重) 3.8 1.8 11.60 ISO-160 6.170 4.0 361.46 160 6 4.0 297.3 JG-25(中) 3.8 1.5 12.69 ISO-200 6.200 4.9 554.01 200 6 4.9 453.99 JG-25(重) 3.8 1.9 15.50 ISO-250 6.145 6.2 900.77 ※企標排水管(B管)(白色&灰色) JG-32(轻) 3.8 1.5 16.53 ISO-315 6.180 7.7 1418.56 50 4 1.6 25.72 JG-32(中) 3.8 1.8 20.27 ISO-400 6.230 9.8 2302.89 75 4 1.8 43.25 JG-32(重) 3.8 2.4 24.79110 4 2.6 90.43 JG-40(轻) 3.8 1.9 25.71 GB-40 4 2.0 30.09 160 6 3.2 243.23 JG-40(中) 3.8 2.1 26.90 GB-50 4 2.0 37.34 200 6 3.9 369.40 JG-40(重) 3.8 2.5 32.72 GB-75 4 2.3 64.27 ※普A、B排水管(白色&灰色) ※普A、B排水管(白色&灰色) GB-90 4 3.2 105.87 90 4 2.2 76.07 250 6 4.6 677.16 GB-110 4 3.2 130.31 90 4 2.4 82.01 250 6 5.3 768.81 GB-160 6 4.0 363.75 110 4 2.2 93.41 315 6 5.8 1081.18 GB-200 6 4.9 553.60 110 4 2.6 108.24 315 6 6.7 1229.60 GB-250 6 6.2 899.00 160 6 3.2 291.20GB-315 6 7.7 1407.90 200 6 3.9 447.26广东地区总经销：东莞市南亚环琪管道营销配送中心联系人程先生：138****9272传真*************地址：寮步镇横坑段百业五金城九街77-83号联系人陈先生：138****0575传真*************地※排水用PVC-U管件规格：mm 单价：人民币元/个※给水用PE100管材规格：mm 单价：人民币元/条※给水用PPR冷热水管材规格：mm 单价：人民币元/条管材长度: 4米/条※本价格表中图片仅供参考，产品以实物为准，本价格表自2010年12月1日起生效，如有变动，恕不另行通知，本价格表解释权归本公司所有。

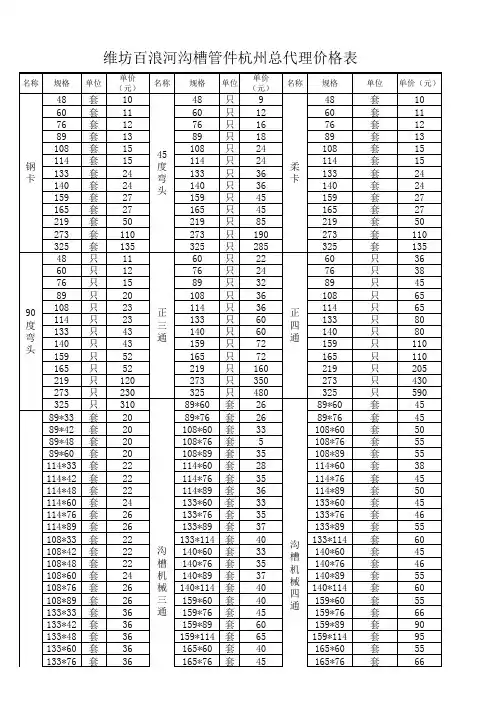

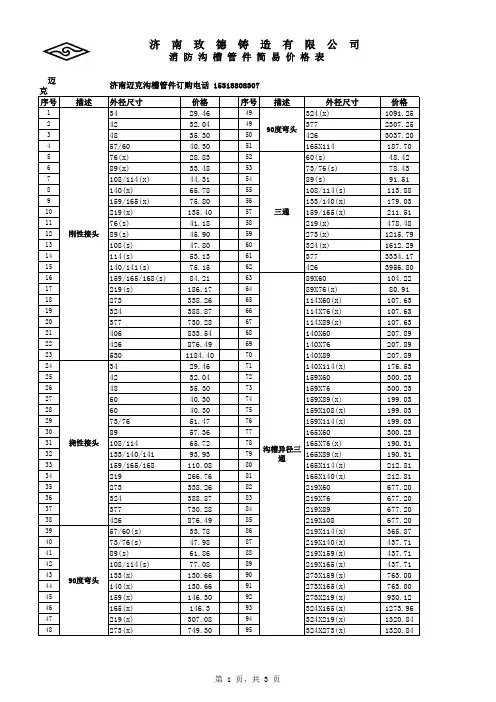

沟槽管件价格表
说明： 1 、“公司”严格按照国家GB5135. 11《沟槽管接头》生产、供货、检测。
2、“某公司公司”是沟槽管接头行业标准CJ/T156-202x的主编单位。
3、“某公司公司”是GB50261-202x《自动喷水灭火系统施工及验收规范》及GB5135.11《沟槽管接头》国家标准的参编单位。
4、本公司是同行中唯一一家获得“国家质量监督检验检疫总局”的“压力管道元件制造单位安全注册认证”(AZ）的企业,也是同行中唯一一家集FM、UL、AZ三证合一的企业。
5、生活给水涂塑管件在消防用沟槽管件价格表上上浮20%为最终结算价。
6、如价格有变动，本公司恕不另行通知，以实际订货时价格为结算标准。
某公司管路系统有限公司西南总代理：某某成套设备有限公司
联系人: 传真：。

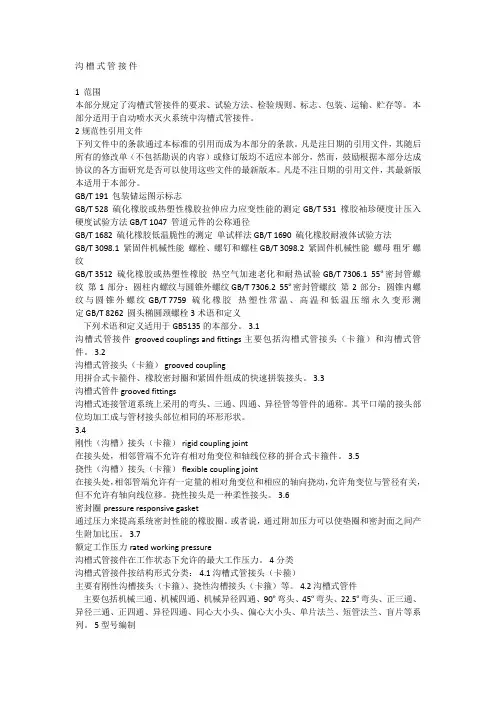

沟槽式管接件1 范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531 橡胶袖珍硬度计压入硬度试验方法 GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法 GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定 GB/T 8262 圆头椭圆颈螺栓 3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件 grooved couplings and fittings 主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍） grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件 grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍） rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
如何计算沟槽管件这要根据图纸要求来详细列出，比如有三通的地方，就要计一个沟槽三通，3 个相应尺寸的卡箍，弯头就要计1 个沟槽弯头，2 个卡箍，至于长度方向可以象上面朋友说的那样，6 米计个卡箍，这里又涉及到图纸要求多大的管径采用沟槽连接，一般是100（含100）以上的采用沟槽连接，如果100 和65 连接，就要一个100 变65 的沟槽件，再计1 个100 的卡箍，1 个65 的卡箍，总之要算的准确的话，就必须根据图纸逐个连接点计算。
2. 1 喷淋管在需要分流或合流的时候就需要用机械三通。
安装方法：首先在钢管上用开孔机开孔，然后将机械三通卡入孔洞，孔四周由密封圈沿管壁密封。
机械三通分丝接和沟槽式两种。
工艺流程安装准备→管道滚槽→开孔→安装机械三通→管道安装→系统试压。
管道安装项目包括了管件安装工序内容，但管件螺栓的数量实际另行计算。
2. 喷淋管啥时候用机械三通，什么时候用三通，一样么？预算怎么算？三通是一个整体加工出来的管件，机械三通是由两部分组配成一个三通；管道正常组配安装时用普通三通，如果在已安装好的直管段上要接出分支管，在不断开已有直管段的情况下，需用机械三通。
三通、机械三通根据规格，按个计算，主材价格按市场价计入3. 三通是一个整体加工出来的管件，机械三通是由两部分组配成一个三通；机械三通、三通套定额没有本质的区别，预算是作为“管件”以“个”为单位计算的，价格一般不做调整；但如果管径较大、数量较多、并且价格与定额价出入较大时，也可以调整价格。
4. 喷淋管啥时候用机械三通，什么时候用三通，一样么？预算怎么算喷淋管道使用沟槽连接应遵循设计及GB50261-2005 规范要求，啥时候用机械三通当设计采用沟槽连接时，支管管径小于主管管径2/3 时用机械三通或机械四通连接，如主管DN100 支管设计最大不超过DN65 时，主管DN150 支管最大不超过DN100 时，主管DN125 支管最大不超过DN80 时，等用机械三通联接。
沟槽式管接件1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
