氢燃料电池工作原理和分类

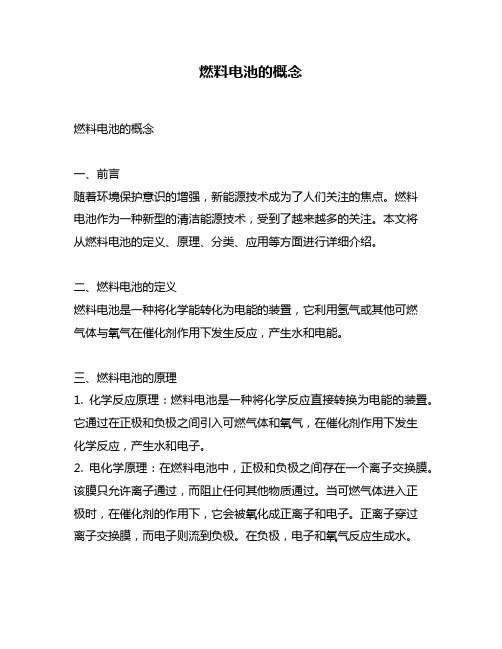

燃料电池的概念燃料电池的概念一、前言随着环境保护意识的增强，新能源技术成为了人们关注的焦点。

燃料电池作为一种新型的清洁能源技术，受到了越来越多的关注。

本文将从燃料电池的定义、原理、分类、应用等方面进行详细介绍。

二、燃料电池的定义燃料电池是一种将化学能转化为电能的装置，它利用氢气或其他可燃气体与氧气在催化剂作用下发生反应，产生水和电能。

三、燃料电池的原理1. 化学反应原理：燃料电池是一种将化学反应直接转换为电能的装置。

它通过在正极和负极之间引入可燃气体和氧气，在催化剂作用下发生化学反应，产生水和电子。

2. 电化学原理：在燃料电池中，正极和负极之间存在一个离子交换膜。

该膜只允许离子通过，而阻止任何其他物质通过。

当可燃气体进入正极时，在催化剂的作用下，它会被氧化成正离子和电子。

正离子穿过离子交换膜，而电子则流到负极。

在负极，电子和氧气反应生成水。

四、燃料电池的分类1. 按照使用的燃料分类：（1）氢燃料电池：以氢气为燃料；（2）甲醇燃料电池：以甲醇为燃料；（3）乙醇燃料电池：以乙醇为燃料；（4）天然气燃料电池：以天然气为燃料。

2. 按照使用场景分类：（1）汽车用途：汽车动力系统、汽车空调系统等；（2）移动设备用途：笔记本电脑、手机等移动设备；（3）固定设备用途：家庭发电机、工业发电机等。

五、燃料电池的应用1. 汽车领域应用：由于其具有高效能、零排放等优点，被广泛应用于汽车领域。

目前已经有多家汽车厂商推出了采用燃料电池技术的汽车。

2. 移动设备领域应用：燃料电池在移动设备领域也有广泛应用。

例如，笔记本电脑、手机等移动设备采用燃料电池技术可以大大延长使用时间。

3. 固定设备领域应用：燃料电池还可以应用于家庭发电机、工业发电机等固定设备中，为人们的生活和工作提供可靠的清洁能源。

六、总结燃料电池是一种新型的清洁能源技术，它具有高效能、零排放等优点，在汽车、移动设备、固定设备等领域都有广泛的应用。

未来，随着技术的不断发展和成本的降低，燃料电池将会得到更加广泛的推广和应用。

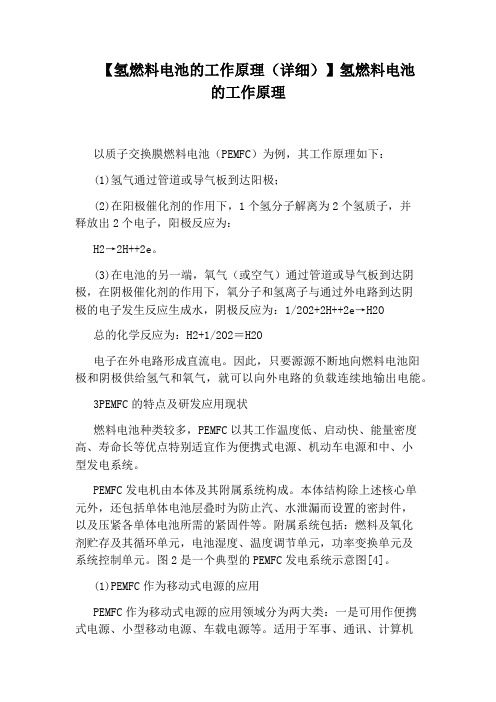

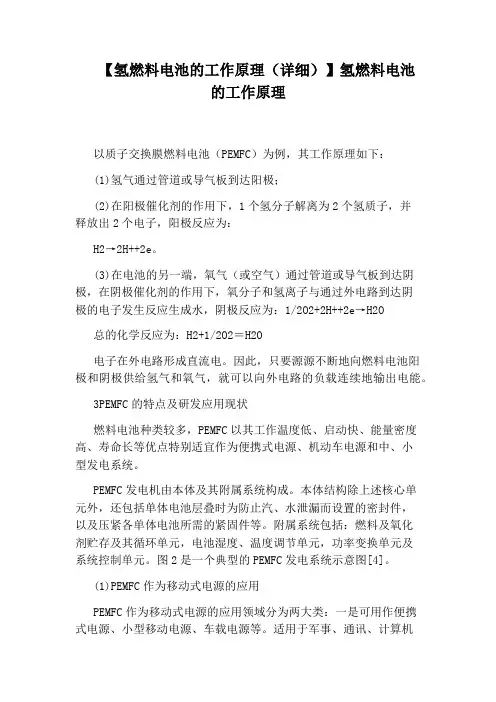

【氢燃料电池的工作原理（详细）】氢燃料电池的工作原理以质子交换膜燃料电池（PEMFC）为例，其工作原理如下：(1)氢气通过管道或导气板到达阳极；(2)在阳极催化剂的作用下，1个氢分子解离为2个氢质子，并释放出2个电子，阳极反应为：H2→2H++2e。

(3)在电池的另一端，氧气（或空气）通过管道或导气板到达阴极，在阴极催化剂的作用下，氧分子和氢离子与通过外电路到达阴极的电子发生反应生成水，阴极反应为：1/2O2+2H++2e→H2O总的化学反应为：H2+1/2O2＝H2O电子在外电路形成直流电。

因此，只要源源不断地向燃料电池阳极和阴极供给氢气和氧气，就可以向外电路的负载连续地输出电能。

3PEMFC的特点及研发应用现状燃料电池种类较多，PEMFC以其工作温度低、启动快、能量密度高、寿命长等优点特别适宜作为便携式电源、机动车电源和中、小型发电系统。

PEMFC发电机由本体及其附属系统构成。

本体结构除上述核心单元外，还包括单体电池层叠时为防止汽、水泄漏而设置的密封件，以及压紧各单体电池所需的紧固件等。

附属系统包括：燃料及氧化剂贮存及其循环单元，电池湿度、温度调节单元，功率变换单元及系统控制单元。

图2是一个典型的PEMFC发电系统示意图[4]。

(1)PEMFC作为移动式电源的应用PEMFC作为移动式电源的应用领域分为两大类：一是可用作便携式电源、小型移动电源、车载电源等。

适用于军事、通讯、计算机等领域，以满足应急供电和高可靠性、高稳定性供电的需要。

实际应用是手机电池、笔记本电脑等便携电子设备、军用背负式通讯电源、卫星通讯车载电源等。

二是用作自行车、摩托车、汽车等交通工具的动力电源，以满足环保对车辆排放的要求。

从目前发展情况看，PEMFC是技术最成熟的电动车动力电源。

国际上，PEMFC研究开发领域的权威机构是加拿大Ballard能源系统公司。

美国H-Power公司于1996年研制出世界上第一辆以PEMFC发电机为动力源的大巴士[5]。

燃料电池工作原理原理
燃料电池是一种将化学能转化为电能的装置，采用化学反应的方式来产生电能。

它的工作原理如下：
1. 氢气供给：燃料电池的主要燃料是氢气（H2）。

氢气可以通过电解水产生，也可以从氢气储存罐中供应。

2. 催化剂：燃料电池中使用的常见催化剂是铂（Pt）。

这种催化剂能够加速氢气的电化学反应速率，促使氢气分解成质子（H+）和电子（e-）。

3. 质子传导：燃料电池中的质子交换膜（PEM）能够选择性地只允许质子通过，从而将质子传递到负极（阳极）侧。

电解质中的负离子也可能移动，但质子的迁移速度更快。

4. 电子流动：负极（阳极）上的电子开始流动，通常会通过一个外部电路来提供功率。

5. 氧气供应：在燃料电池中，氢气的氧化反应需要氧气
（O2），它可以来自空气中的氧气或者是外部提供的纯氧。

氧气会通过气体扩散层进入到负极（阳极）。

6. 氧化反应：在负极（阳极）上，氢气会与氧气和质子发生氧化反应，产生水蒸气（H2O）。

7. 电子与质子的再结合：在负极（阳极）侧，电子和质子再次结合形成水蒸气（H2O），同时释放出电子。

总体来说，燃料电池通过催化剂来加速氢气的电化学反应，将氢气的化学能转化为电能。

负极（阳极）上的电子流动通过外部电路提供功率，质子则通过质子交换膜传导。

最终的氧化反应产生水蒸气，并再次生成电子和质子。

整个过程中，燃料电池不会产生有毒废物，只产生水蒸气和热能。

氢燃料电池的原理
氢燃料电池是一种利用氢气和氧气反应产生电能的装置。

它的工作原理可以分为以下几个步骤：
1. 氢气供应：氢气作为燃料被输入到氢燃料电池的阳极端（负极），通过气体供应系统提供。

常用的氢储存方式是将氢气储存在高压容器中。

2. 阳极反应：在阳极端，氢气经过电解质膜（通常为聚合物膜）进入氢反应层。

在这个层内，氢气的分子被分解成质子（H+）和电子（e-）。

3. 电解质传导：电解质膜只允许离子通过，电子无法通过。

质子会穿过电解质膜，但电子无法通过。

因此，电子只能通过外部电路流动，形成电流。

这个电流可以用来做功或供电。

4. 阳极氧化反应：在阳极端，氧气从外部环境进入氧反应层。

氧气的分子与质子和电子结合，产生水蒸气（H2O）作为副产品。

5. 电流供应：在外部电路中，电子流动形成电流，可以用来驱动电子设备或充电电池等。

综上所述，氢燃料电池利用氢气和氧气的氧化还原反应产生电能。

这个过程不会产生有害物质，只会生成水蒸气作为副产品，因此被认为是一种环保和可再生的能源技术。

氢燃料电池氢燃料电池是一种利用氢气与氧气发生化学反应产生电能的设备，它具有高效能、零排放、绿色环保等诸多优点，被誉为未来能源发展的重要方向。

本文将从氢燃料电池的工作原理、种类、应用领域以及未来发展趋势等方面进行介绍。

一、氢燃料电池的工作原理氢燃料电池是通过将氢气与氧气在阳极和阴极之间的电解质中进行化学反应，从而产生电能。

它的工作原理可以简单概括为以下几个步骤：1. 氢气在阳极催化剂上发生氧化反应，将氢气分解为质子和电子。

2. 质子穿过电解质膜向阴极迁移，形成H+离子。

3. 在阴极催化剂上，氧气与质子和电子发生还原反应，生成水。

4. 电子沿外部回路流向阴极，完成电路连接。

整个过程中，氢气和氧气的化学能转化为电能，并产生水作为唯一的排放物，因此氢燃料电池被认为是一种极为环保的能源装置。

二、氢燃料电池的种类根据不同的工作原理和电解质材料，氢燃料电池可以分为不同的种类，如固体氧化物燃料电池（SOFC）、质子交换膜燃料电池（PEMFC）、碱性燃料电池（AFC）等。

质子交换膜燃料电池是目前最为广泛应用的一种氢燃料电池，它具有高效能、快速启动、低工作温度等优点，适用于移动电源和小型家用电力系统等领域。

三、氢燃料电池的应用领域由于其绿色环保、高效能等优点，氢燃料电池在各个领域都有着广阔的应用前景。

1. 交通运输领域：氢燃料电池汽车是氢能源在交通领域的重要应用方向，其零排放、续航里程远、加注便利等特点，受到了政府和企业的重视。

2. 家用电力系统：氢燃料电池也可以作为家庭、商业建筑的备用电源，通过氢的储存和释放，可以为用户提供稳定、持续的电能供应。

3. 移动电源：由于其轻量化、高能量密度，氢燃料电池也可以应用于移动电源领域，如手机、笔记本电脑等电子设备的供电。

四、氢燃料电池的未来发展趋势1. 技术革新：氢燃料电池在催化剂、电解质、制氢技术等方面仍然存在一定的技术瓶颈，未来需要进一步加大研发力度，提高电池效率和稳定性。

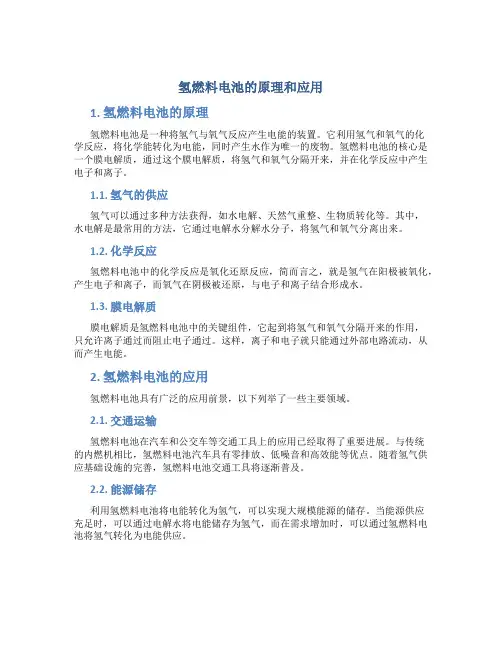

氢燃料电池的原理和应用1. 氢燃料电池的原理氢燃料电池是一种将氢气与氧气反应产生电能的装置。

它利用氢气和氧气的化学反应，将化学能转化为电能，同时产生水作为唯一的废物。

氢燃料电池的核心是一个膜电解质，通过这个膜电解质，将氢气和氧气分隔开来，并在化学反应中产生电子和离子。

1.1. 氢气的供应氢气可以通过多种方法获得，如水电解、天然气重整、生物质转化等。

其中，水电解是最常用的方法，它通过电解水分解水分子，将氢气和氧气分离出来。

1.2. 化学反应氢燃料电池中的化学反应是氧化还原反应，简而言之，就是氢气在阳极被氧化，产生电子和离子，而氧气在阴极被还原，与电子和离子结合形成水。

1.3. 膜电解质膜电解质是氢燃料电池中的关键组件，它起到将氢气和氧气分隔开来的作用，只允许离子通过而阻止电子通过。

这样，离子和电子就只能通过外部电路流动，从而产生电能。

2. 氢燃料电池的应用氢燃料电池具有广泛的应用前景，以下列举了一些主要领域。

2.1. 交通运输氢燃料电池在汽车和公交车等交通工具上的应用已经取得了重要进展。

与传统的内燃机相比，氢燃料电池汽车具有零排放、低噪音和高效能等优点。

随着氢气供应基础设施的完善，氢燃料电池交通工具将逐渐普及。

2.2. 能源储存利用氢燃料电池将电能转化为氢气，可以实现大规模能源的储存。

当能源供应充足时，可以通过电解水将电能储存为氢气，而在需求增加时，可以通过氢燃料电池将氢气转化为电能供应。

2.3. 电力供应氢燃料电池可以作为电力供应的替代方案，尤其在需要独立供电或难以布设电网的场合。

例如，在偏远地区或自然灾害发生时，氢燃料电池可以提供可靠的电力支持。

2.4. 家庭能源随着小型氢燃料电池技术的发展，越来越多的家庭开始考虑将氢燃料电池作为家庭能源的选择。

家庭能源系统可以利用太阳能等可再生能源将电能转化为氢气储存，以供家庭使用。

2.5. 其他应用氢燃料电池还可以应用于航空航天、卫星及无人机等领域。

由于氢燃料电池具有高能量密度和长时间工作的特性，它在空间探索和长航时任务中具有重要的意义。

氢燃料电池的工作原理燃料电池本质是水电解的“逆”装置，主要由3 部分组成，即阳极、阴极、电解质，如图1[3]。

其阳极为氢电极，阴极为氧电极。

通常，阳极和阴极上都含有一定量的催化剂，用来加速电极上发生的电化学反应。

两极之间是电解质。

以质子交换膜燃料电池（PEMFC）为例，其工作原理如下：(1) 氢气通过管道或导气板到达阳极；(2) 在阳极催化剂的作用下，1 个氢分子解离为2 个氢质子，并释放出2 个电子，阳极反应为：H2→2H++2e。

(3) 在电池的另一端，氧气（或空气）通过管道或导气板到达阴极，在阴极催化剂的作用下，氧分子和氢离子与通过外电路到达阴极的电子发生反应生成水，阴极反应为：1/2O2+2H++2e→H2O总的化学反应为：H2+1/2O2＝H2O电子在外电路形成直流电。

因此，只要源源不断地向燃料电池阳极和阴极供给氢气和氧气，就可以向外电路的负载连续地输出电能。

3 PEMFC 的特点及研发应用现状燃料电池种类较多，PEMFC 以其工作温度低、启动快、能量密度高、寿命长等优点特别适宜作为便携式电源、机动车电源和中、小型发电系统。

PEMFC 发电机由本体及其附属系统构成。

本体结构除上述核心单元外，还包括单体电池层叠时为防止汽、水泄漏而设置的密封件，以及压紧各单体电池所需的紧固件等。

附属系统包括：燃料及氧化剂贮存及其循环单元，电池湿度、温度调节单元，功率变换单元及系统控制单元。

图2 是一个典型的PEMFC 发电系统示意图[4]。

(1) PEMFC 作为移动式电源的应用PEMFC 作为移动式电源的应用领域分为两大类：一是可用作便携式电源、小型移动电源、车载电源等。

适用于军事、通讯、计算机等领域，以满足应急供电和高可靠性、高稳定性供电的需要。

实际应用是手机电池、笔记本电脑等便携电子设备、军用背负式通讯电源、卫星通讯车载电源等。

二是用作自行车、摩托车、汽车等交通工具的动力电源，以满足环保对车辆排放的要求。

氢氧燃料电池反应原理及工作原理氢氧燃料电池是以氧气作为氧化剂，以氢气作为燃料，然后通过燃料的各种化学反应，进而将产生的化学能转化为电能有一种电池。

氢氧燃料电池具有容量大、比能量高、转化效率高和功率范围广等多个优点。

氢氧燃料电池和一般电池有着很大区别，一般电池的活性物质是被存放在电池的内部的，所以储存的活性物质的量的多少决定电池的容量。

而燃料电池的活性物质是可以被源源不断地输入的。

今天小编就来给大家介绍一下氢氧燃料电池的一些知识。

氢氧燃料电池的分类氢氧燃料电池按电池结构和工作方式分为离子膜、培根型和石棉膜三类。

1、离子膜氢氧燃料电池用阳离子交换膜作电解质的酸性燃料电池，现代采用全氟磺酸膜。

电池放电时，在氧电极处生成水，通过灯芯将水吸出。

这种电池在常温下工作、结构紧凑、重量轻，但离子交换膜内阻较大，放电电流密度小。

2、培根型燃料电池属碱性电池。

氢、氧电极都是双层多孔镍电极（内外层孔径不同），加铂作催化剂。

电解质为80%～85%的苛性钾溶液，室温下是固体，在电池工作温度（204～260C）下为液体。

这种电池能量利用率较高，但自耗电大，起动和停机需较长的时间（起动需24小时，停机17小时）。

3、石棉膜燃料电池也属碱性电池。

氢电极由多孔镍片加铂、钯催化剂制成，氧电极是多孔银极片，两电极夹有含35%苛性钾溶液的石棉膜，再以有槽镍片紧压在两极板上作为集流器，构成气室，封装成单体电池。

放电时在氢电极一边生成水，可以用循环氢的办法排出，亦可用静态排水法。

这种电池的起动时间仅15分钟，并可瞬时停机。

比磷酸铁锂电池要更环保。

氢氧燃料电池的优点1、材料价廉。

氢氧燃料电池工作原理一、燃料电池的基础燃料电池（FC）是一个大的家族，它们的原理是将物质能转换为电能，它也常被称作“燃料电池”或“电解水”。

它们都有以下共同点：它们在反应氢和氧，释放少量副产物，产生大量电能。

燃料电池在工作时，有两种质子流动，即质子来源和汇两种类型。

燃料电池内的一种原料携带正电荷（H+），外面另一种原料携带负电荷（O2-）。

两种原料靠一个特殊的应力来把电荷传递，同时也释放出热能，最后形成的化学反应产生的电荷被称为“燃料电池电流”，将用于作为电能的源氢氧燃料电池（PFC）是一种常用的燃料电池，它将氢和氧结合在一起，产生电能。

它由一个电解池和一个加氢站组成，在电解池内氢和氧结合，作出反应得到电子态的水分子，同时产生电能。

氢氧燃料电池的工作过程可总结为以下几个步骤：在电解池中，氢和氧形成质子，开始燃料电池反应；质子向正极移动，从整个电路中出去；电子流从负极排出，从电池本身产生出电能；最后，当负荷增加时，消耗掉电池内部产生的电能，氢氧燃料电池即可给设备供电。

三、氢氧燃料电池的优点与其他发电系统相比，氢氧燃料电池有许多优点。

首先，它的发电效率高，噪声和污染极小，而且发电质量也规范。

其次，氢氧燃料电池能提供可再生的清洁能源，能够减少污染，保护环境。

此外，氢氧燃料电池当中贮存的氢能量比其他能源容量高。

尽管氢氧燃料电池有众多优势，但它也有一些缺点。

首先，氢氧燃料电池的成本很高，需要一定的技术基础，且其运行成本也不低。

其次，氢氧燃料电池的发电量较低，且改良成本较大。

最后，它的安全性存在一定的担忧，因为它一旦缺氢，就会发生爆炸。

总之，氢氧燃料电池是一种有效的可再生能源，它具有发电效率高，低噪声，低污染等优势，可以帮助人们节省能源，改善环境。

但是，它也有一些缺点，如开发和升级成本高，安全性和发电量等。

需要承认的是，氢氧燃料电池仍存在很多改进的空间，发展还有很大的潜力。

氢燃料电池发动机工作原理氢燃料电池发动机是一种高效清洁能源汽车动力系统，通过氢气和氧气的化学反应产生电能驱动电机工作，是绿色环保的新型动力技术。

下面我们将详细介绍氢燃料电池发动机的工作原理。

一、氢燃料电池的概念及分类氢燃料电池是利用氢气和氧气在催化剂的作用下发生电化学反应，产生电能的装置。

根据不同的工作原理和材料，氢燃料电池可分为碱性电解质膜燃料电池（AFC）、聚合物电解质膜燃料电池（PEMFC）、磷酸盐燃料电池（PAFC）、硫酸盐燃料电池（SOFC）等多种类型。

聚合物电解质膜燃料电池被广泛应用于汽车动力系统中。

二、氢燃料电池发动机的工作原理1. 氢气的储存和供应氢燃料电池发动机的工作原理首先涉及氢气的储存和供应。

氢气可以通过电解水、甲烷蒸化重整、氢气液化等多种方式获取，并存储在高压氢气瓶中。

在使用时，氢气从氢气瓶中释放出来，并通过氢气流量控制器控制供给。

2. 氢气的校正和分配氢气流量控制器将氢气分配到燃料电池的阳极（氢气电极），在给定的氢气质量流率下，保证正常燃料电池的工作。

3. 燃料电池的反应经过氢气的供给和校正后，氢气进入燃料电池的阳极。

在阳极，氢气通过催化剂（通常是铂基的催化剂）和电解质膜，与氧气进行电化学反应产生正电子和氢离子。

然后，氢离子通过电解质膜传递到阴极，而正电子则沿着外回路传导到阴极，这就产生了电流。

4. 氧气的供给在燃料电池的阴极侧，氧气通过空气滤清器和阀门进入，并在阴极与阳极之间与氢离子结合，与电解质反应成为水。

5. 电化学能量转化正电子从阳极流出，经过外回路传导到阴极，氢离子通过电解质膜传递到阴极，最终在阴极和氧气的反应过程中，氢气和氧气迅速发生氧化还原反应，产生电能。

这样就形成了电流，这一电能可以驱动电机工作，从而提供动力。

6. 产生的副产品氢燃料电池在发电过程中还会产生少量的热能和水蒸汽，这些副产品为燃料电池的工作提供了一定的热管理和水分离需求。

三、氢燃料电池发动机的优势与发展前景1. 优势氢燃料电池发动机具有零排放、高效率、噪音低、燃料来源广泛等优势。
