高层建筑结构计算的基本假定和荷载效应组合设计要求

第9章 荷载效应组合及设计要求1．什么是荷载效应？什么是荷载效应组合？一般用途的高层建筑结构承受哪些何载？答：所谓荷载效应，是指在某种荷载作用下结构的内力或位移。

按照概率统计和可靠度理论把各种荷载效应按一定规律加以组合，就是荷载效应组合。

一般用途的高层建筑结构承受的竖向荷载有结构、填充墙、装修等自重（永久荷载）和楼面使用荷载、雪荷载等（可变荷载）；水平荷载有风荷载及地震作用。

各种荷载可能同时出现在结构上，但是出现的概率不同。

2．如何考虑荷载效应的组合？分项系数与组合系数各起何作用？答：通常，在各种不同荷载作用下分别进行结构分析，得到内力和位移后，再用分项系数与组合系数加以组合。

《建筑结构荷载规范》（GB50009-2001，以下简称为《荷载规范》）上给出的自重及使用荷载、雪荷载等值，以及风荷载及地震等效荷载值都称为荷载标准值。

各种标准荷载独立作用产生的内力及位移称为荷载效应标准值，在组合时各项荷载效应应乘以分项系数及组合系数。

分项系数是考虑各种荷载可能出现超过标准值的情况而确定的荷载效应增大系数，而组合系数则是考虑到某些荷载同时作用的概率较小，在叠加其效应时要乘以小于1的系数。

例如，风荷载和地震作用同时达到最大值的概率较小，因此在风荷载和地震作用组合时，风荷载乘以组合系数0.2。

3．如何选择控制截面及最不利内力类型答：在构件设计时，要找出构件设计的控制截面及控制截面上的最不利内力，作为配筋设计的依据。

首先要确定构件的控制截面，其次要挑选这些截面的最不利内力。

所谓最不利内力，就是使截面配筋最大的内力。

控制截面通常是内力最大的截面，但是不同的内力（如弯矩、剪力）并不一定在同一截面达到最大值，因此一个构件可能同时有几个控制截面。

对于框架横梁，其两端支座截面常常是最大负弯矩及最大剪力作用处，在水平荷载作用下，端截面还有正弯矩。

而跨中控制截面常常是最大正弯矩作用处。

在梁端截面（指柱边缘处的梁截面），要组合最大负弯矩及最大剪力，也要组合可能出现的正弯矩。

课程名称：高层建筑结构设计课程代码：06001第一部分课程性质与目标一、课程性质与特点本课程是土木工程专业专业课之一，课程的依据是《高层建筑混凝土结构技术规程》（JGJ3－2002），课程中的框架结构设计方法也可用于多层钢筋混凝土结构设计中，本课程主要讲述了高层建筑常用结构形式的受力特点、内力分析方法（手算），也结合高规讲述了高层建筑结构设计中的各种规定和构造要求，框架结构设计方法（抗震）是毕业设计中要用到的知识。

二、课程目标与基本要求通过本课程的学习，使学生了解高层建筑结构布置原则、结构受力特点、内力分析方法、高规中设计规定，其中框架设计方法为重点，应掌握并能应用。

了解剪力墙结构、框－剪结构计算方法。

三、与本专业其他课程的关系本课程一般在大学四年级第一学期开设，本课程是以《钢筋混凝土结构设计》为基础，钢筋混凝土基本构件设计方法在本课程中不再详加讲述，本课程的学习要求学生有一定的数学力学基础，故本课程开设前《结构力学》应已学完。

第二部分考核内容与考核目标第一章概述一．学习目的与要求了解高层建筑的定义、常见的结构形式，了解国内外高层建筑发展的现状，及未来发展的方向。

二．课程内容第一节高层建筑和高层建筑结构定义第二节高层建筑结构的功能第三节高层建筑的结构型式第四节高层建筑结构的发展与展望三．考核知识点与考核目标识记：高层建筑的结构型式，各结构类型在实际工程的应用。

第二章高层建筑结构受力特点和结构概念设计一．学习目的与要求通过本章学习，使学生进一步了解高层建筑所受荷载种类、特点、计算方法，结构平面布置、竖向布置的注意事项，各种结构类型的特点的适用情形。

二．课程内容第一节高层建筑结构上的荷载与作用第二节高层建筑结构的受力特点和工作特点第三节高层建筑结构的结构体系和结构布置第四节高层建筑结构的概念设计三．考核知识点与考核目标识记：基本风压，风载体形系数，风压高度系数，三水准抗震设计目标，两阶段抗震设计方法，抗震设防类别，底部剪力法，反应谱曲线，特征周期，重力荷载代表值，结构基本自振周期，A级高度建筑，B级高度建筑。

第1章绪论1.我国对高层建筑结构是如何定义的？答：我国规定：10层及10层以上或高度超过28m的住宅以及房屋高度大于24m的其他民用建筑为高层建筑。

2.高层建筑结构的受力及变形特点是什么？设计时应考虑哪些问题？答:特点：水平荷载对结构影响大，随高度的增加除轴力与高度成正比外，弯矩和位移呈指数曲线上升，并且动力荷载作用下，动力效应大，扭转效应大。

考虑：结构侧移，整体稳定性和抗倾覆问题，承载力问题。

3.从结构材料方面来分，高层建筑结构有哪些类型？各有何特点？答：相应的结构分类（以材料分类）：砌体结构、钢结构、钢筋混凝土结构、钢-混凝土混合结构特点：（1）砌体结构具有取材容易、施工简便、造价低廉等优点，但其抗拉、抗弯、抗剪强度均较低，抗震性能较差。

（2）钢结构具有强度高，自重轻（有利于基础），延性好，变形能力大，有利于抗震，可以工厂预制，现场拼装，交叉作业但价格高，防火材料（增加造价），侧向刚度小。

（3）钢筋混凝土具有价格低，可浇筑成任何形状，不需要防火，刚度大。

但强度低，构件截面大占用空间大，自重大，不利于基础、抗震，延性不如钢结构。

（4）混合结构与钢构件比：用钢少，刚度大，防火、防锈；与混凝土构件比：重量轻，承载力大，抗震性能好。

第2章高层建筑结构体系与布置1. 高层结构体系大致有哪几类？各种结构体系优缺点和受力特点如何？答：高层结构体系类型:框架结构体系剪力墙结构体系框架—剪力墙结构体系筒中筒结构体系多筒体系巨型结构体系框架结构：受力变形特点：框架结构的侧移一般由两部分组成：1）水平力引起的楼层剪力，使梁、柱构件产生弯曲变形，形成框架结构的整体剪切变形Us；2）由水平力引起的倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧柱压缩）形成框架结构的整体弯曲变形Ub；3）当框架结构房屋的层数不多时，其侧移主要表现为整体剪切变形，整体弯曲变形的影响很小。

注：框架结构属于柔性结构，侧移主要表现为整体剪切变形。

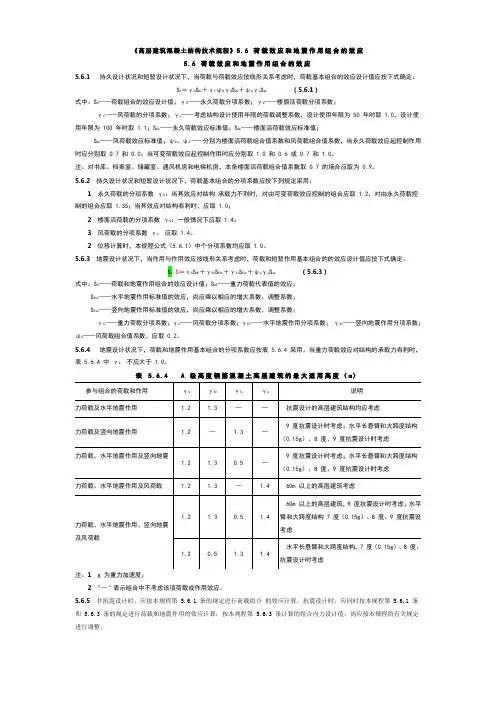

《高层建筑混凝土结构技术规程》5.6荷载效应和地震作用组合的效应5.6荷载效应和地震作用组合的效应5.6.1持久设计状况和短暂设计状况下，当荷载与荷载效应按线形关系考虑时，荷载基本组合的效应设计值应按下式确定：S d＝γG S Gk＋γLψQγQ S Qk＋ψwγw S wk（5.6.1）式中：S d——荷载组合的效应设计值；γG——永久荷载分项系数；γQ——楼面活荷载分项系数；γw——风荷载的分项系数；γL——考虑结构设计使用年限的荷载调整系数，设计使用年限为 50 年时取 1.0，设计使用年限为 100 年时取 1.1；S Gk——永久荷载效应标准值；S Qk——楼面活荷载效应标准值；S wk——风荷载效应标准值；ψQ、ψw——分别为楼面活荷载组合值系数和风荷载组合值系数，当永久荷载效应起控制作用时应分别取 0.7 和 0.0；当可变荷载效应起控制作用时应分别取 1.0 和 0.6 或 0.7 和 1.0。

注：对书库、档案室、储藏室、通风机房和电梯机房，本条楼面活荷载组合值系数取 0.7 的场合应取为 0.9。

5.6.2持久设计状况和短暂设计状况下，荷载基本组合的分项系数应按下列规定采用：1永久荷载的分项系数γG：当其效应对结构承载力不利时，对由可变荷载效应控制的组合应取 1.2，对由永久荷载控制的组合应取 1.35；当其效应对结构有利时，应取 1.0；2楼面活荷载的分项系数γQ：一般情况下应取 1.4；3风荷载的分项系数γw应取 1.4。

2位移计算时，本规程公式（5.6.1）中个分项系数均应取 1.0。

5.6.3地震设计状况下，当作用与作用效应按线形关系考虑时，荷载和短暂作用基本组合的的效应设计值应按下式确定：S d S＝γG S GE＋γEh S Ehk＋γEv S Evk＋ψwγw S wk（5.6.3）式中：S d——荷载和地震作用组合的效应设计值；S GE——重力荷载代表值的效应；S Ehk——水平地震作用标准值的效应，尚应乘以相应的增大系数、调整系数；S Evk——竖向地震作用标准值的效应，尚应乘以相应的增大系数、调整系数；γG——重力荷载分项系数；γw——风荷载分项系数；γEh——水平地震作用分项系数；γEv——竖向地震作用分项系数；ψw——风荷载组合值系数，应取 0.2。

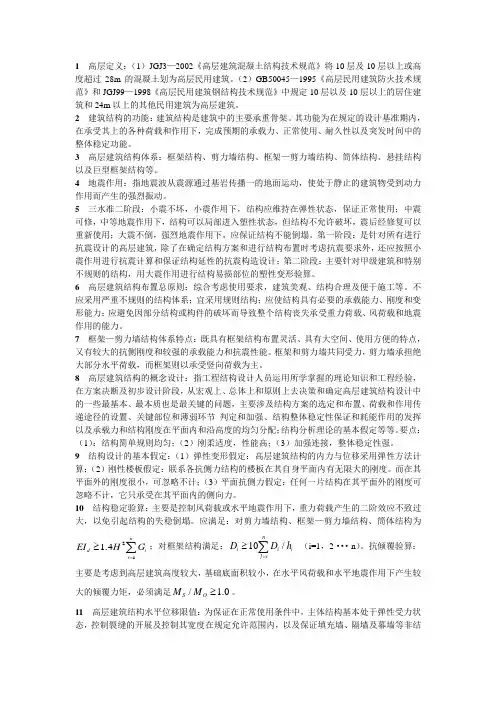

1 高层定义：（1）JGJ3—2002《高层建筑混凝土结构技术规范》将10层及10层以上或高度超过28m 的混凝土划为高层民用建筑。

（2）GB50045—1995《高层民用建筑防火技术规范》和JGJ99—1998《高层民用建筑钢结构技术规范》中规定10层以及10层以上的居住建筑和24m 以上的其他民用建筑为高层建筑。

2 建筑结构的功能：建筑结构是建筑中的主要承重骨架。

其功能为在规定的设计基准期内，在承受其上的各种荷载和作用下，完成预期的承载力、正常使用、耐久性以及突发时间中的整体稳定功能。

3 高层建筑结构体系：框架结构、剪力墙结构、框架—剪力墙结构、筒体结构、悬挂结构以及巨型框架结构等。

4 地震作用：指地震波从震源通过基岩传播一的地面运动，使处于静止的建筑物受到动力作用而产生的强烈振动。

5 三水准二阶段：小震不坏，小震作用下，结构应维持在弹性状态，保证正常使用；中震可修，中等地震作用下，结构可以局部进入塑性状态，但结构不允许破坏，震后经修复可以重新使用；大震不倒，强烈地震作用下，应保证结构不能倒塌。

第一阶段：是针对所有进行抗震设计的高层建筑，除了在确定结构方案和进行结构布置时考虑抗震要求外，还应按照小震作用进行抗震计算和保证结构延性的抗震构造设计；第二阶段：主要针对甲级建筑和特别不规则的结构，用大震作用进行结构易损部位的塑性变形验算。

6 高层建筑结构布置总原则：综合考虑使用要求，建筑美观、结构合理及便于施工等。

不应采用严重不规则的结构体系；宜采用规则结构；应使结构具有必要的承载能力、刚度和变形能力；应避免因部分结构或构件的破坏而导致整个结构丧失承受重力荷载、风荷载和地震作用的能力。

7 框架—剪力墙结构体系特点：既具有框架结构布置灵活、具有大空间、使用方便的特点，又有较大的抗侧刚度和较强的承载能力和抗震性能。

框架和剪力墙共同受力，剪力墙承担绝大部分水平荷载，而框架则以承受竖向荷载为主。

8 高层建筑结构的概念设计：指工程结构设计人员运用所学掌握的理论知识和工程经验，在方案决断及初步设计阶段，从宏观上、总体上和原则上去决策和确定高层建筑结构设计中的一些最基本、最本质也是最关键的问题，主要涉及结构方案的选定和布置、荷载和作用传递途径的设置、关键部位和薄弱环节 判定和加强、结构整体稳定性保证和耗能作用的发挥以及承载力和结构刚度在平面内和沿高度的均匀分配；结构分析理论的基本假定等等。

高层建筑结构设计涉及章节：第一章——第二章一、1.高层建筑结构设计的基本原则是什么？高层建筑结构设计的基本原则是：注重概念设计，重视结构选型与平、立面布置的规则性，择优选用抗震和抗风好且经济的结构体系，加强构造措施。

在抗震设计中，应保证结构的整体性能，使整个结构具有必要的承载力、刚度和延性。

结构应满足下列基本要求：( l ）应具有必要的承载力、刚度和变形能力。

( 2 ）应避免因局部破坏而导致整个结构破坏。

( 3 ）对可能的薄弱部位要采取加强措施。

( 4 ）结构选型与布置合理，避免局部突变和扭转效应而形成薄弱部位。

( 5 ）宜具有多道抗震防线。

2.什么是结构的概念设计？概念设计是指根据理论与试验研究结果和工程经验等所形成的基本设计原则和设计思想，进行建筑和结构的总体布置并确定细部构造的过程。

国内外历次大地震及风灾的经验教训使人们越来越认识到建筑物概念设计阶段中结构概念设计的重要性，尤其是结构抗震概念设计对结构的抗震性能将起决定性作用。

国内外许多规范和规程都以众多条款规定了结构抗震概惑设计的主要内容。

规程JGJ--2002 在总则中强调了结构概念设计的重要性，旨在要求建筑师和结构工程师在高层建筑设计中应特别重视规程中有关结构概念设计的各条规定，设计中不能陷人只凭计算的误区，认为不管结构规则不规则，只要计算通得过就可以。

结构的规则性和整体性是概念设计的核心。

若结构严重不规则、整体性差，则仅按目前的结构设计计算水平，难以保证结构的抗震、抗风性能，尤其是抗震性能。

现有抗震设计方法的前提之一是假定整个结构能发挥耗散地震能量的作用，在此前提下，才能以多遇地震作用进行结构计算、构件设计并加以构造措施，或采用动力时程分析进行验算，达到罕遇地震作用下结构不倒塌的目标。

结构抗震概念设计的目标是使整体结构能发挥耗散地震能量的作用，避免结构出现敏感的薄弱部位，地震能量的耗散仅集中在极少数薄弱部位，导致结构过早破坏。

结构概念设计是一些结构设计理念，是设计思想和设计原则。
