家装工程水电安装施工方案一、施工前准备1. 测量与设计：确定装修风格后，需请专业设计师到现场进行测量，并制定详细的设计方案2. 人力与材料准备：确保施工所需的人力和材料充足，包括水电工具、材料、管道等3. 安全措施：在施工现场设置安全警示标识和隔离措施，提前做好安全教育工作二、水电安装准备1. 主要设备准备：电线、开关、插座、灯具等电气设备，管道、阀门、水表等水暖设备2. 知识了解：施工人员需要掌握相关的水电知识，如电气线路、水暖管道等3. 现场检查：对施工现场进行详细检查，确认水电走向和布局，保证施工顺利进行4. 设备清理：清理现场设备，确保施工环境整洁，提高工作效率5. 安全检查：检查施工设备的安全性，确保施工过程中安全无事故三、水电施工步骤1. 电气施工（1）布线：根据设计方案，在墙壁内预埋线管或沿地板铺设线管，布置好线路（2）开关插座安装：根据设计图在墙壁上打孔安装开关和插座（3）灯具安装：安装吊灯、吸顶灯、壁灯等各类灯具（4）检测：进行电气线路连接及插座、开关、灯具等设备的安装检测（5）外墙电气线路敷设：根据设计要求进行外墙电气线路敷设2. 水暖施工（1）管道敷设：根据设计要求，在墙壁内或者地板下预埋水暖管道（2）阀门安装：根据设计图在墙壁上进行阀门的安装（3）水表安装：根据设计要求安装水表（4）卫浴设备安装：安装马桶、浴缸、洗手池等卫浴设备（5）水龙头、淋浴设备安装：安装卫浴设备所需的水龙头、淋浴设备等4. 检测验收（1）安全测试：对电气线路和水暖管道进行安全性测试，确保设备正常（2）功能测试：进行开关、插座、灯具、水龙头等设备的功能测试，确保正常运行（3）验收：客户验收，确认水电施工工作完成（4）清理：清理施工现场，保持整洁五、安全与质量保障1. 安全防护：施工过程中要严格遵守相关安全规定，加强施工现场安全管理2. 质量保障：确保水电施工符合国家相关标准和规定，保证施工质量3. 客户满意：重视客户需求，及时沟通，确保客户满意度以上是家装工程水电安装施工方案，通过严格的施工前准备、详细的施工步骤、严密的检测验收和安全与质量保障，可以确保水电安装工程的顺利进行和最终的质量保证。
一、工程概况本工程为某住宅小区某栋楼的室内装饰装修水电安装工程，主要包括室内照明、插座、开关、电源、给排水、供暖、通风等系统的安装。
工程总面积为1000平方米，施工周期为60天。
二、施工准备1. 材料准备：根据设计图纸和工程需求，准备所需的电线、电缆、插座、开关、水管、阀门、管道等材料。
2. 工具准备：准备电线剥皮器、剥线钳、电钻、扳手、螺丝刀、水平尺、卷尺、试电笔等施工工具。
3. 人员准备：组织专业的水电安装施工队伍，包括水电工、电工、焊工等。
4. 施工现场准备：确保施工现场安全、整洁，做好防火、防盗措施。
三、施工工艺1. 照明系统安装（1）根据设计图纸，确定照明灯具的位置，并在相应位置打孔。
（2）安装灯具，确保灯具安装牢固，接线正确。
（3）测试灯具是否正常工作。
2. 插座、开关安装（1）根据设计图纸，确定插座、开关的位置，并在相应位置打孔。
（2）安装插座、开关，确保安装牢固，接线正确。
（3）测试插座、开关是否正常工作。
3. 电源系统安装（1）根据设计图纸，确定电源线路的走向，并在相应位置打孔。
（2）布线，确保线路整齐、安全，符合规范要求。
（3）安装配电箱，接线正确，确保配电箱安全可靠。
4. 给排水系统安装（1）根据设计图纸，确定给排水管道的走向，并在相应位置打孔。
（2）布管，确保管道安装牢固，接口严密，无渗漏。
（3）安装阀门、水龙头等配件，确保配件安装正确，功能正常。
5. 供暖、通风系统安装（1）根据设计图纸，确定供暖、通风管道的走向，并在相应位置打孔。
（2）布管，确保管道安装牢固，接口严密，无渗漏。
（3）安装供暖、通风设备，确保设备安装正确，功能正常。
四、施工质量控制1. 严格按照施工规范和设计要求进行施工，确保工程质量。
2. 加强施工过程中的质量检查，发现问题及时整改。
3. 施工完成后，进行自检和互检，确保工程质量符合要求。
4. 提供完整的施工记录，包括材料清单、施工图纸、验收报告等。
五、施工安全1. 严格执行施工现场安全管理制度，确保施工安全。
水电安装施工方案（一）电气安装工程根据《建筑电气工程施工质量验收规范》GB50303—2002的要求：1、电线导管、电缆导管和线槽敷设应按以下程序进行：（1）除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，经检查确认，才能配管。
（2）被隐蔽的接线盒和导线在隐蔽前检查合格，才能隐蔽。
（3）吊顶上的灯位及电气器具位置先放样，且与土建各专业施工单位商定，才能在吊顶内配管。
2、电线、电缆穿管和线槽敷线应按以下程序进行：（1）接地或接零及其他焊接施工完成，经检查确认，才能穿入导线或电缆以及线槽内敷线。
（2）电线、电缆交接试验合格，且对接线去向和相位等检查确认，才能通电。
2、电线安装应注意事项：（1）墙内、吊顶内穿放电线必须设置金属、塑料管，禁止电线直接埋放墙内及吊顶上。
（2）所有电缆、电线的搁架或穿管时，不能有任何破损现象，对已完面的导线要及时进行相间绝缘测试，并做好记录。
3、照明灯具安装应按以下程序进行：（1）安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成，按设计要求做承载试验合格，才能安装灯具。
（2）影响灯具安装的脚手架拆除；顶棚和墙面喷涂、油漆或壁纸等及地面清理工作基本完成后，才能安装灯具。
（3）导线绝缘测试合格，才能灯具接线。
（4）高空安装的灯具，地面通断电试验合格，才能安装。
4、灯具安装应注意：（1）线灯，灯具重量在 1kg以下者可直接用软导线吊装。
3kg以上的灯具则须采用吊链吊装，软线宜缠铁链内，以免导线承受拉力。
（2）软线吊灯时，在吊盒及灯头内应结扣。
（3）采用钢管作灯具的吊杆时，钢管内径一般不小于10mm。
（4）灯具重量超过3kg者，其与顶棚的连接须通过预埋的吊钩或螺栓。
（5）固定花灯的吊钩，圆钢直径不小于灯具吊挂销钉的直径，且不得小于6mm。
（6）安装大型灯具的玻璃罩，设防止其碎裂后向下溅落的措施。
（7）当灯具的金属外壳必须接地时，应有接地螺栓与接地网连接。
《家装施工中的水电改造》专业实训课教案一、教学目标1. 让学生了解家装施工中水电改造的基本概念、流程和注意事项。
2. 培养学生掌握水电改造的基本技能，提高动手操作能力。
3. 使学生了解水电改造中的安全规范，增强安全意识。
二、教学内容1. 水电改造的基本概念1.1 水电改造的含义1.2 水电改造的必要性2. 水电改造的基本流程2.1 设计阶段2.2 施工准备阶段2.3 施工阶段2.4 验收阶段3. 水电改造的注意事项3.1 选择合适的材料3.2 遵守施工规范3.3 水电改造中的安全问题三、教学方法1. 理论讲解：讲解水电改造的基本概念、流程和注意事项。
2. 实操演示：演示水电改造的施工技巧和安全操作。
3. 学生实操：学生分组进行水电改造实操，教师巡回指导。
4. 讨论交流：学生之间分享实操经验，讨论遇到的问题和解决方法。
四、教学资源1. 教材：水电改造相关教材或指导书籍。
2. 工具：锯子、锤子、电钻、电线、水管等水电改造常用工具。
3. 设备：教学演示板、水电改造演示模型等。
五、教学评价1. 学生参与度：观察学生在课堂上的积极参与程度，包括提问、回答问题和实操操作等。
2. 学生实操技能：评估学生在实操过程中的技能掌握程度，如切割、连接水电管道等。
3. 学生理论知识掌握：通过课堂提问、作业和考试等方式检验学生对水电改造理论知识的掌握。
4. 学生安全意识：观察学生在实操过程中是否遵守安全规范，如佩戴安全帽、使用防护用品等。
六、教学安排1. 课时：本课程共计16课时，其中理论讲解4课时，实操演示4课时，学生实操4课时，讨论交流4课时。
2. 教学进度安排：第1-4课时：讲解水电改造的基本概念、流程和注意事项第5-8课时：实操演示水电改造的施工技巧和安全操作第9-12课时：学生分组进行水电改造实操，教师巡回指导第13-16课时：讨论交流，学生分享实操经验，讨论遇到的问题和解决方法七、教学实践1. 施工现场参观：组织学生参观正在进行的家装水电改造施工现场，直观了解水电改造的实际情况。

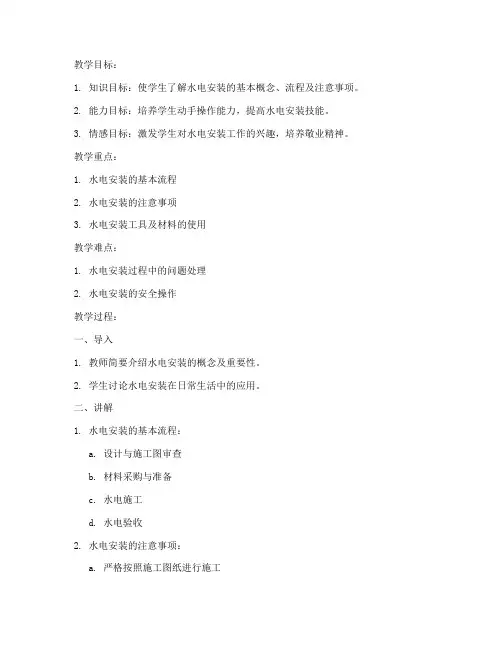

教学目标：1. 知识目标：使学生了解水电安装的基本概念、流程及注意事项。
2. 能力目标：培养学生动手操作能力，提高水电安装技能。
3. 情感目标：激发学生对水电安装工作的兴趣，培养敬业精神。
教学重点：1. 水电安装的基本流程2. 水电安装的注意事项3. 水电安装工具及材料的使用教学难点：1. 水电安装过程中的问题处理2. 水电安装的安全操作教学过程：一、导入1. 教师简要介绍水电安装的概念及重要性。
2. 学生讨论水电安装在日常生活中的应用。
二、讲解1. 水电安装的基本流程：a. 设计与施工图审查b. 材料采购与准备c. 水电施工d. 水电验收2. 水电安装的注意事项：a. 严格按照施工图纸进行施工b. 注意安全操作，防止触电、高空坠落等事故c. 选择合适的材料，确保水电安装质量d. 做好水电安装过程中的防水、防潮、防锈等措施3. 水电安装工具及材料的使用：a. 介绍常用水电安装工具，如电钻、扳手、螺丝刀等b. 介绍水电安装材料，如电线、水管、插座、开关等三、实践操作1. 教师演示水电安装的基本操作步骤。
2. 学生分组进行水电安装实践操作。
3. 教师巡回指导，解答学生在操作过程中遇到的问题。
四、问题处理1. 学生汇报操作过程中遇到的问题。
2. 教师分析问题原因，指导学生解决问题。
五、总结与反思1. 教师总结本节课的重点内容。
2. 学生分享操作心得，反思自己在操作过程中存在的不足。
3. 教师针对学生的不足提出改进建议。
教学评价：1. 学生对水电安装的基本流程、注意事项及工具材料有了一定的了解。
2. 学生的动手操作能力得到提高。
3. 学生的安全意识得到加强。
教学延伸：1. 组织学生参观水电安装现场，了解实际操作过程。
2. 开展水电安装技能竞赛，激发学生的学习兴趣。
3. 邀请水电安装工程师为学生讲解水电安装行业的现状及发展趋势。
水电安装施工方案 2在进行建筑装修时，水电安装是其中非常重要的一环。
水电安装的质量将直接影响到日后的生活质量和安全性。
因此，制定合理的水电安装施工方案至关重要。
施工前的准备工作在开始水电安装施工之前，首先要确保已完成以下准备工作：1.确定设计方案：根据建筑布局和功能需求，制定详细的水电布线设计方案。
2.采购材料：根据设计方案清单，准备好所需的水管、电线、开关插座等材料。
3.确定施工进度：制定详细的施工计划，明确各项工作的时间节点和责任人。
施工流程水电安装的施工流程如下：1.布置管线和电线线路：首先根据设计方案，在建筑内部进行水管和电线线路的布置，确保布线符合安全标准并且方便后期维护。
2.安装水管和电线：根据布置好的线路，将水管和电线进行安装，连接到指定的位置，注意管道与电线的防水防漏处理。
3.安装开关插座：根据设计图纸，在墙壁上进行开关插座的开孔安装，并连接好电线，确保开关插座的位置合理且安全。
4.接驳设备：将各个水电设备，如水龙头、灯具等，接驳到水管和电线上，并进行电路测试和水压测试，确保安全可靠使用。
施工注意事项1.材料选择：选择优质的水管和电线材料，确保质量优良，以提高使用寿命和安全性。
2.施工质量：严格按照设计方案施工，保证管线布置合理、电线连接牢固，避免出现问题。
3.安全措施：施工现场要做好安全防护工作，避免发生意外事故，施工人员应佩戴好安全装备。
4.验收检测：施工完成后进行水压测试和电路测试，确保水管不漏水、电线连接正常，确保安全可靠。
总结水电安装施工是建筑装修中不可或缺的一部分，合理的施工方案能够保证施工质量和后期使用的安全性。
在施工过程中，施工单位要注意质量把控和安全管理，确保每一个细节都符合标准要求。
只有这样，才能为业主提供一个安全、舒适的生活环境。
工程装修水电安装方案一、工程概述本工程是对某大型商业综合体进行装修和改造，装修范围包括商业楼、写字楼和商业街区。
其中包括了水电安装工程，本方案将详细介绍水电安装的具体方案和工程流程。
二、水电安装方案1. 供水系统（1）供水管道布置根据建筑的结构和布局，设计合理的供水管道布置方案。
首先确定水龙头、浴室和厨房等用水点，然后设计管道走向，确保水源充足且用水点布局合理。
（2）主管道设计设立主供水管道，分别连接市政供水系统和建筑内部各个用水点。
根据用水量和用水点的位置，确定主管道的尺寸和走向，确保水流畅通无阻。
2. 排水系统（1）排水管道布置根据建筑物布局和用途，设计合理的排水管道布置方案。
确定厨房、卫生间和雨水管道，根据不同用途分别设计排水系统，确保排水通畅。
（2）主排水管道设计设立主排水管道，连接建筑内部各个排水点和城市排水系统。
确定主排水管道的尺寸和走向，确保排水畅通无阻。
3. 电气系统（1）电气线路布置根据建筑的用途和布局，设计合理的电气线路布置方案。
确定用电点和配电箱位置，设计电气线路走向，确保用电安全可靠。
（2）主配电箱设计设立主配电箱，连接建筑内部各个用电点和城市供电系统。
确定主配电箱的容量和走向，确保电力供应充足可靠。
4. 设备安装（1）水泵安装安装建筑内部的水泵设备，确保水源供应充足且稳定。
（2）热水器安装安装建筑内部的热水器设备，提供热水服务。
（3）灯具安装安装建筑内部的灯具设备，提供良好的照明服务。
（4）插座开关安装安装建筑内部的插座和开关设备，提供电力服务。
5. 建筑安全（1）水电安全确保水电系统安全可靠，定期检查和维护水电设备和线路。
（2）用电安全定期检查和维护电器设备和线路，确保用电安全可靠。
6. 施工流程（1）施工准备准备所需的水电设备、材料和工具，组织施工人员，确定施工区域和施工时间。
（2）施工实施按照设计方案进行水电安装施工，合理安排施工进度，确保施工质量。
（3）验收测试完成水电安装工程后，进行验收测试，确保水电系统安全可靠。

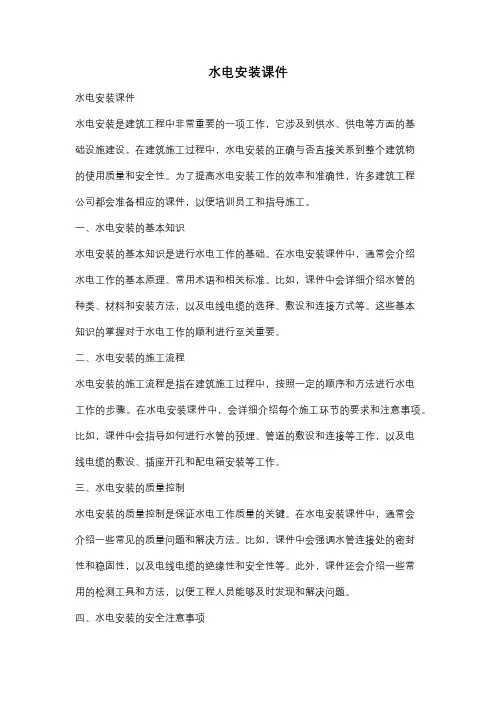

水电安装课件水电安装课件水电安装是建筑工程中非常重要的一项工作，它涉及到供水、供电等方面的基础设施建设。
在建筑施工过程中，水电安装的正确与否直接关系到整个建筑物的使用质量和安全性。
为了提高水电安装工作的效率和准确性，许多建筑工程公司都会准备相应的课件，以便培训员工和指导施工。
一、水电安装的基本知识水电安装的基本知识是进行水电工作的基础。
在水电安装课件中，通常会介绍水电工作的基本原理、常用术语和相关标准。
比如，课件中会详细介绍水管的种类、材料和安装方法，以及电线电缆的选择、敷设和连接方式等。
这些基本知识的掌握对于水电工作的顺利进行至关重要。
二、水电安装的施工流程水电安装的施工流程是指在建筑施工过程中，按照一定的顺序和方法进行水电工作的步骤。
在水电安装课件中，会详细介绍每个施工环节的要求和注意事项。
比如，课件中会指导如何进行水管的预埋、管道的敷设和连接等工作，以及电线电缆的敷设、插座开孔和配电箱安装等工作。
三、水电安装的质量控制水电安装的质量控制是保证水电工作质量的关键。
在水电安装课件中，通常会介绍一些常见的质量问题和解决方法。
比如，课件中会强调水管连接处的密封性和稳固性，以及电线电缆的绝缘性和安全性等。
此外，课件还会介绍一些常用的检测工具和方法，以便工程人员能够及时发现和解决问题。
四、水电安装的安全注意事项水电安装是一项危险性较高的工作，因此在课件中通常会强调安全注意事项。
比如，课件中会提醒工程人员在进行水电工作时要佩戴好安全帽、安全鞋等个人防护装备，以及注意施工现场的通风、照明和防火等方面的要求。
此外，课件还会介绍一些常见的安全事故案例，并提供相应的预防措施。
五、水电安装的案例分析为了帮助工程人员更好地理解水电安装工作的实际操作，课件中通常会提供一些实际案例进行分析。
比如，课件中会介绍一些常见的水电故障案例，并分析造成故障的原因和解决方法。
这样的案例分析有助于提高工程人员的解决问题的能力和经验。

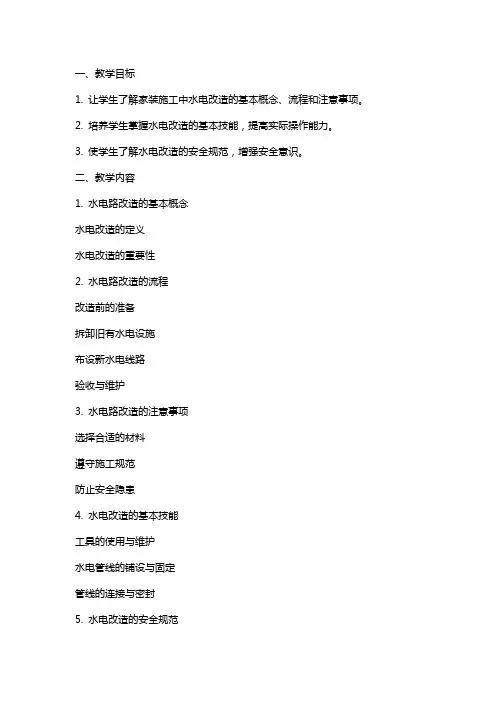

一、教学目标1. 让学生了解家装施工中水电改造的基本概念、流程和注意事项。
2. 培养学生掌握水电改造的基本技能，提高实际操作能力。
3. 使学生了解水电改造的安全规范，增强安全意识。
二、教学内容1. 水电路改造的基本概念水电改造的定义水电改造的重要性2. 水电路改造的流程改造前的准备拆卸旧有水电设施布设新水电线路验收与维护3. 水电路改造的注意事项选择合适的材料遵守施工规范防止安全隐患4. 水电改造的基本技能工具的使用与维护水电管线的铺设与固定管线的连接与密封5. 水电改造的安全规范施工现场的安全防护操作过程中的安全事项常见安全事故的预防与处理三、教学方法1. 理论讲解：通过PPT、视频等辅助工具，直观地展示水电改造的相关知识。
2. 实操演示：教师现场演示水电改造的操作步骤，让学生更好地理解与掌握。
3. 小组讨论：学生分组讨论水电改造中的问题，培养团队协作能力。
4. 案例分析：分析实际案例，让学生学会分析问题、解决问题的方法。
5. 安全演练：进行安全防护演练，提高学生的事故预防与处理能力。
四、教学准备1. 教材或教学资源：《家装施工中的水电改造》相关教材、案例、视频等。
2. 教具：PPT、投影仪、视频设备、安全防护用品等。
3. 实训场地：家装施工现场或模拟实训场地。
五、教学过程1. 导入：简要介绍水电改造的概念和重要性，激发学生的学习兴趣。
2. 理论讲解：讲解水电改造的基本流程、注意事项、基本技能和安全规范。
3. 实操演示：教师现场演示水电改造的操作步骤，让学生直观地了解施工过程。
4. 小组讨论：学生分组讨论水电改造中的问题，分享学习心得。
5. 案例分析：分析实际案例，让学生学会分析问题、解决问题的方法。
6. 安全演练：进行安全防护演练，提高学生的事故预防与处理能力。
8. 作业布置：布置相关课后作业，巩固所学知识。
注意：教学过程可根据实际情况进行调整，以达到最佳教学效果。
六、教学评估1. 课堂参与度：观察学生在课堂中的发言和提问情况，评估其对水电改造知识的理解和兴趣。

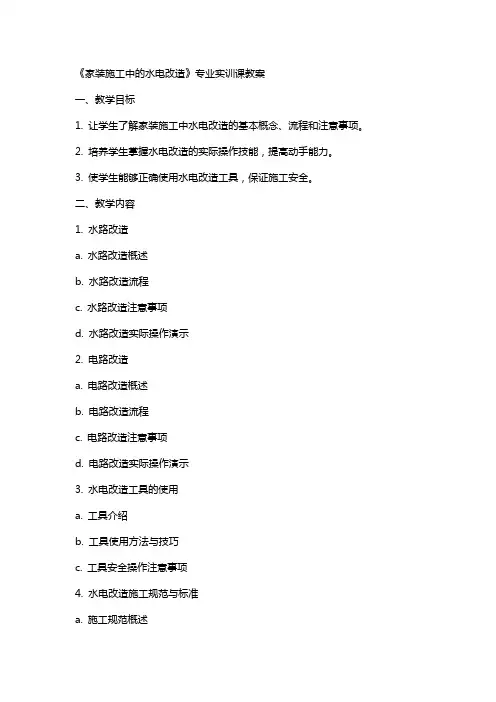

《家装施工中的水电改造》专业实训课教案一、教学目标1. 让学生了解家装施工中水电改造的基本概念、流程和注意事项。
2. 培养学生掌握水电改造的实际操作技能，提高动手能力。
3. 使学生能够正确使用水电改造工具，保证施工安全。
二、教学内容1. 水路改造a. 水路改造概述b. 水路改造流程c. 水路改造注意事项d. 水路改造实际操作演示2. 电路改造a. 电路改造概述b. 电路改造流程c. 电路改造注意事项d. 电路改造实际操作演示3. 水电改造工具的使用a. 工具介绍b. 工具使用方法与技巧c. 工具安全操作注意事项4. 水电改造施工规范与标准a. 施工规范概述b. 施工标准解析c. 施工质量验收5. 水电改造施工案例分析a. 案例展示b. 案例分析c. 案例总结与启示三、教学方法1. 理论讲解：通过PPT、视频等形式，讲解水电改造的基本概念、流程、注意事项等理论知识。
2. 实际操作：学生分组进行水电改造实际操作，教师现场指导，纠正错误操作。
3. 案例分析：分析水电改造施工案例，让学生从中汲取经验，提高施工能力。
4. 互动问答：设置问答环节，让学生主动思考、积极参与，巩固所学知识。
四、教学资源1. PPT、视频等教学资料。
2. 水电改造工具及设备。
3. 水电改造施工案例。
五、教学评价1. 学生参与度：观察学生在课堂上的积极参与程度，提问、回答问题的情况。
2. 操作技能：评估学生在实际操作中的技能掌握程度，如切割、焊接、布线等。
3. 理论知识：通过课后作业、测试等方式检验学生对水电改造理论知识的掌握。
4. 案例分析：评估学生在分析水电改造案例时的思考深度和总结能力。
六、教学安排1. 第1-2课时：介绍水电改造的基本概念和流程，讲解水路改造和电路改造的内容。
2. 第3-4课时：讲解水电改造工具的使用方法和安全操作注意事项。
3. 第5-6课时：讲解水电改造施工规范与标准，并进行案例分析。
4. 第7-8课时：学生分组进行水电改造实际操作，教师现场指导。
职业技术学院2014 ～2015 学年上学期《建筑水电》教案任课教师：魏炜授课班级：建工13级1、2、3班课时总数：30所用教材：《建筑装饰装修工程水电安装》化学工业出版社，王岑元主编课程类型：专业必修课□限定选修课□√考试类型：考试课□考查课错误!教案课题:一．室内给排水施工图；二．给水管道施工中应注意的问题。
目的要求：1。
掌握施工图识读的基本方法2。
认知施工图审图要点内容3。
认知施工图图纸会审要点内容4。
具备完成室内给水系统安装施工前的准备工作的能力。
重点及难点：重点：施工图的组成难点：施工图的识别方法教学方法：讲授法、案例分析法教具：教材、某工程施工图设计说明、某住宅楼给排水系统平面图、某住宅楼给排水系统图。
课时：2课时及时间:课后分析：教学设计总教学时间:80 分钟教学过程:板书设计：1.施工图的组成施工图的作用：施工单位编制施工图预算和组织施工的主要依据文件.施工图的绘制单位：由有资质的正规设计部门设计绘制并签发。
室内给排水施工图的组成：设计说明、平面图、系统图和详图（或大样图）.1。
1设计说明的内容（1）给排水系统设计说明（2）管材与附件（3）管道防腐、保温（4）管道的敷设(5）管道支吊架(6)阀门（7）其他1。
2 平面图（1)它是施工图的主要部分(2）常用的比例为1:50～1：100（3)内容为本楼层的给排水管道、卫生器具、用水设备的平面位置。
（4）线条都是示意性的，接头零件、支吊架的位置不用画出。
1。
3系统图系统图也称透视图，它是管道系统轴测投影图。
（1）管道：位置及相互关系，管径、走向、标高；(2）给水：注明水表、阀门、消火栓、水嘴等；(3)注明:地漏、清扫口、检查口、存水弯、排气帽等。
1。
4 大样图为了更清楚的表达施工图的内容，局部放大比例而绘制的图。
设问:系统图和平面图有什么不同？2 施工图的识读2。
1平面图识读要点（1）查明卫生器具、用水设备和升压设备的类型、数量、安装位置及定位尺寸.（2）弄清给水引人管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度.（3）查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管的编号。
装饰工程水电安装方案一、前言水电安装是装饰工程中非常重要的一环，它涉及到整个房屋的用电和供水系统，直接关系到房屋的安全和居住舒适度。
因此，在进行水电安装时，需严格按照标准规范进行施工，以确保安全可靠、合理高效的使用。
二、水电安装前的准备工作1.确保施工图纸准确无误，包括用电布线、排水布局等设计方案。
2.对施工现场进行认真勘察，了解建筑结构和管线走向情况，确定布线路径和管路安装位置。
3.准备好必要的水电设备和材料，如电线、开关插座、水管、阀门等。
三、水电系统布局设计1.用电系统布局（1）根据客户需求和建筑结构，设计合理的用电系统布局，包括插座位置、开关位置等，并遵循电气规范，确保安全可靠。
（2）合理规划用电负荷，根据不同房间的用电需求确定配电箱容量和分配线路。
（3）避免大功率电器与弱电信号线路交叉布线，避免干扰影响。
2.供水排水系统布局（1）根据建筑结构和居住功能需求，设计合理的供水排水系统布局，包括水管走向、水龙头位置、下水管道等。
（2）确保供水管道畅通无阻，排水管道倾斜合理，避免积水或漏水现象。
（3）合理设置水龙头、阀门等附件，方便使用和维护。
四、水电材料选购1.电气材料（1）选用符合国家标准的电线和开关插座，确保安全可靠，耐用性好。
（2）选用品牌优质的配电箱和断路器，保证供电系统的安全性。
（3）配备合适的电缆管、槽槽、插座盒等安装附件，保证安装质量。
2.水暖材料（1）选用耐压耐腐蚀的PVC管道和阀门，保证供水系统的可靠性。
（2）选用合格的排水管道和防臭盖板，避免异味和漏水现象。
（3）购买合适规格的水龙头、淋浴花洒等附件，保证使用效果和舒适度。
五、水电施工流程1.电气施工（1）根据设计方案进行插座和开关的布线，采用明装或暗装方式，保证美观性和使用便利。
（2）进行配电箱的安装和线路的接线，确保连接牢固、绝缘良好。
（3）进行电气设备的安装和调试，如吊灯、壁灯、空调等，确保正常使用。
2.水暖施工（1）进行供水管道和排水管道的安装，采用焊接或接头方式连接，确保安装牢固、不漏水。
《水电安装》教学大纲水电安装是指在建筑物中进行电力和给水系统的安装和维护。
在建筑工程中，水电安装是一个非常重要的环节，它关系到建筑物的正常运行和居民的生活质量。
本文将从水电安装的基本原理、安装过程和注意事项等方面进行论述。
一、水电安装的基本原理水电安装是指将电力系统和给水系统引入建筑物内部，以满足居民的用电和用水需求。
电力系统主要包括电源、电线、电灯和插座等设备，而给水系统主要包括水源、水管、水龙头和卫生间设备等。
水电安装的基本原理是通过合理布置电线和水管，使其能够有效地传输电力和水源，同时确保安全可靠。
二、水电安装的安装过程1. 设计方案：水电安装的第一步是根据建筑物的结构和居民的需求，制定合理的设计方案。
设计方案需要考虑电力和给水的供应情况、线路和管道的布置以及设备的选择等。
2. 施工准备：在进行水电安装之前，需要进行施工准备工作。
包括准备所需的材料和设备，清理施工现场，确保施工的顺利进行。
3. 电力系统的安装：电力系统的安装主要包括电源的引入、电线的布置和电器设备的安装等。
首先，需要将电源引入建筑物内部，并确保电源的安全可靠。
然后，根据设计方案进行电线的布置，确保电线的质量和安全。
最后，安装电器设备，如电灯和插座等。
4. 给水系统的安装：给水系统的安装主要包括水源的引入、水管的布置和卫生间设备的安装等。
首先，需要将水源引入建筑物内部，并确保水源的干净和安全。
然后，根据设计方案进行水管的布置，确保水管的质量和安全。
最后，安装卫生间设备，如水龙头和马桶等。
5. 安全检测：水电安装完成后，需要进行安全检测，确保电力和给水系统的正常运行和安全可靠。
包括检查电线和水管的接头是否牢固，电器设备和卫生间设备是否正常工作等。
三、水电安装的注意事项1. 安全第一：水电安装是一个涉及电力和水源的工作，安全非常重要。
在进行水电安装之前，需要了解相关的安全知识，遵循安全操作规程，确保自身和他人的安全。
2. 选择合适的材料和设备：水电安装需要使用各种材料和设备，如电线、水管和电器设备等。
建筑装饰水电安装方案建筑装饰水电安装方案一、项目背景本方案为某建筑装饰工程的水电安装方案，该工程位于XX市某商业大厦。
工程总面积约为XXXX平方米，主要包括商业空间、办公空间和公共设施等。
水电安装是一项关键工作，直接关系到整个建筑的使用功能和安全性，因此需制定适当的方案。
二、项目目标1. 实现水电系统的合理布置，确保供水、供电、排水等基本设施的正常运行。
2. 遵守国家相关法规、标准和规范，确保工程的安全性、可靠性和持久性。
3. 满足建筑的实际需求，提供便捷的用电用水环境，优化建筑的功能性和舒适性。
三、水电布置方案1. 供水系统（1）主要水源：与周边商业大厦联通的地方自来水网。
（2）布置方案：根据建筑结构和布局特点，将水源引入主楼地下室，通过水泵提升到各楼层顶部的水箱，再通过分支管道引至各楼层和终端用水设施。
同时，在各楼层设置回水管道，确保循环使用水资源。
（3）设备选择：采用符合国家标准的水泵、水箱和管道材料，保证设备的可靠性和耐久性。
2. 排水系统（1）主要排水方式：按照建设单位提供的设计，采用重力式排水系统。
（2）布置方案：地下室设置集中式排水口，并连接到市政污水管网；楼层设置洗手间、厨房、卫生间等区域，通过排水管道和下水道与地下室排水口连接。
（3）设备选择：根据实际需求，选择符合标准的排水设备和管道材料，确保排水系统的畅通和稳定。
3. 供电系统（1）主要电源：与周边商业大厦联通的市电网。
（2）布置方案：在建筑地下室设置主配电室，通过主开关箱和配电箱将电源引入各楼层，再通过配电箱将电源引至各户和终端设备。
同时，在办公区、公共区等设置应急照明和紧急供电装置，确保供电的可靠性和安全性。
（3）设备选择：选择符合国家标准的开关箱、配电箱、电缆、插座等设备，确保供电系统的正常运行。
四、安全措施1. 水电设备运行前应进行全面检查和试验，确保设备的正常运行和安全可靠性。
2. 配电箱、水泵室等重要设备应进行封闭和防护，防止人员误操作和外部灾害对设备造成损坏。
家装水电设计与施工第一章、家装水电工程施工第一节、施工前的检测为确保装修后水电的使用安全以及施工的便利，水电改造要遵循一定的施工程序进行。
1、原房水电设施的检测→2、定位→3、开槽→4、配线、布管→5、检测、整理→6、封槽→7、灯、洁具安装→8、开关、插座面板及五金挂件安装查看供电制式及进户导线截面1、强电检测（对配电箱进行检测）查看原电路总负荷检查各回路开关设置情况摇测各线间绝缘阻值电话线路2、弱电检测电视线路电脑网络端口给水水压及水流量3、水路检测原房排水系统是否通畅蓄水实验检验厨房和卫生间地面防水情况第二节、水电定位：定位流程：定位准备→与业主、设计师交流、沟通→确定位置。
1、定位准备开工前项目经理提取全部施工图纸，并认真阅读审查。
平面布置图：平面布置图是对功能的定位，它包括开关、插座、电视、电话线及网络等。
天花布置图：天花布置图主要确定灯的位置，安装在什么地方，什么样的灯，安装的高度。
家具、背景立面图：一般来说，家具中酒柜、装饰柜、书柜安装灯具可能性效大，且大多数为射灯。
水电示意图：该图的作用是对灯具、开关、电器插座进行定位。
但该图仅作参考，具体定位以实际为准。
橱柜图纸：橱柜图纸主要是立面图，它的作用是对厨房电器进行定位，如消毒柜、微波炉、抽油烟机等。
2、在施工现场确定下列电器具、洁具的安装位置热水器、炊水机、空调、电脑、电视、音响、洗衣机，客厅或娱乐室的电热器等位置；业主楼上、楼下、卧室、过道等灯具的控制方式；对顶面、墙面以及柜内的灯具的位置、控制方式进行确认；明确床头开关插座是装在床头柜上、柜边还是柜后；明确音响的类型、安装方位，是前置、中置、还是后置，是壁挂还是落地以及是否由厂家布线等；1、燃气热水器类型及规格：家用燃气热水器顾名思义是以燃烧气体进行水加热的热水器。
燃用的气体又分管道煤气、天然气和液化气三种。
按品种划分有直排式、烟道式、对流平衡式。
规格分5、8、10、16、20升等多种。
职业技术学院2014 ~ 2015 学年上学期《建筑水电》教案任课教师：魏炜授课班级：建工13级1、2、3班课时总数：30所用教材：《建筑装饰装修工程水电安装》化学工业出版社,王岑元主编课程类型：专业必修课□限定选修课□√考试类型：考试课□考查课□√学习-----好资料课题：一．室内给排水施工图；二．给水管道施工中应注意的问题。
目的要求：1.掌握施工图识读的基本方法2.认知施工图审图要点内容3.认知施工图图纸会审要点内容4.具备完成室内给水系统安装施工前的准备工作的能力。
重点及难点：重点：施工图的组成难点：施工图的识别方法教学方法：讲授法、案例分析法教具：教材、某工程施工图设计说明、某住宅楼给排水系统平面图、某住宅楼给排水系统图。
课时：2课时及时间：课后分析：教学设计总教学时间：80 分钟教学过程：板书设计：1.施工图的组成施工图的作用：施工单位编制施工图预算和组织施工的主要依据文件。
施工图的绘制单位：由有资质的正规设计部门设计绘制并签发。
室内给排水施工图的组成：设计说明、平面图、系统图和详图（或大样图）。
1.1设计说明的内容（1）给排水系统设计说明（2）管材与附件（3）管道防腐、保温（4）管道的敷设（5）管道支吊架（6）阀门（7）其他1.2 平面图（1）它是施工图的主要部分（2）常用的比例为1:50~1:100（3）内容为本楼层的给排水管道、卫生器具、用水设备的平面位置。
（4）线条都是示意性的，接头零件、支吊架的位置不用画出。
1.3系统图系统图也称透视图，它是管道系统轴测投影图。
（1）管道：位置及相互关系，管径、走向、标高；（2）给水：注明水表、阀门、消火栓、水嘴等；（3）注明：地漏、清扫口、检查口、存水弯、排气帽等。
1.4 大样图为了更清楚的表达施工图的内容，局部放大比例而绘制的图。
设问：系统图和平面图有什么不同？2 施工图的识读2.1平面图识读要点（1）查明卫生器具、用水设备和升压设备的类型、数量、安装位置及定位尺寸。
（2）弄清给水引人管和污水排出管的平面位置、走向、定位尺寸、与室外给排水管网的连接形式、管径及坡度。
（3）查明给排水干管、立管、支管的平面位置与走向、管径尺寸及立管的编号。
从平面图上可清楚地查明管道是明装还是暗装，以确定施工方法。
（4）消防给水管道要查明消火栓的布置、口径大小及消防箱的形式与位置。
（5）在给水管道上设置水表时，必须查明水表的型号、安装位置、表前后阀门的设置情况。
（6）对于室内排水管道，还要查明清通设备的布置情况，清扫口的型号和位置。
2.2系统图识读要点（1）查明给水管道的走向，干管的布置方式，管径尺寸及其变化情况，阀门的设置，引入管、干管及各支管的标高。
（2）查明排水管的走向，管路分支情况，管径尺寸与横管坡度，管道各部标高，存水弯的形式，清通设备的设置情况，弯头及三通的选用等。
（3）系统图上对各楼层标高都有注明，看图时可据此分清各层管路。
4 施工图审图与图纸会审施工图审查：国家的强制行为，重点审查是否符合强制性规范。
图纸没有最终确定，设计方还要针对审图意见进行修改，只有审图合格的图纸才能施工。
施工图会审：在开工的时候由甲方组织施工方、监理、设计对图纸理解交流，图纸已经定下来了，由设计给施工方解决一些图纸上的标注不明确等等的问题。
3.1给排水施工图审图要点（1）阅读设计说明，了解所需管道的规格型号、安装方式及保护措施；（2）确认各种给排水设备的规格型号，明确安装尺寸及安装方式；（3）核对设备、管道与建筑结构和装修效果有没有相冲突的地方；（4）系统图、施工图对照阅读，核对管道、设备信息是否一致；（5）根据现场实际情况，看是否需要修改的施工方案；（6）熟悉施工工艺资料，提出合理建议。
3.2给排水施工图会审要点（1）装修设计与安装是否有冲突；（2）现有的施工条件，能否满足设计的新工艺、特殊材料安装；（3）各安装专业是否有冲突，如何解决？（4）图纸和设计说明等资料是否齐全、正确；（5）有无影响施工作业和施工安全的因素。
第二章室内给水系统安装5施工前的准备工作5.1技术准备1.施工图已详细审阅，相关技术质料齐备并已熟悉整个工程概况。
2.已组织图纸会审，并有图纸会审“纪要”。
3.对安装专业班组已进行初步施工图和施工技术交底。
4.编制施工预算和主要材料采购计划。
5.实地了解施工现场情况。
6.编制合理的施工进度。
7.施工组织设计或施工方案通过批准。
5.2主要施工器具切割机电焊机切割机、电焊机、台钻、自动攻丝机、弯管器，热熔机、角磨机、冲击电钻、手枪式电钻、台虎钳、手用套丝板、管子钳、钢锯弓、割管器、手锤、扳手、氧气乙炔瓶、葫芦，台式龙门钳、手动试压泵、氧气乙炔表、割炬、氧气乙炔皮管及钢卷尺、水平尺、水准仪、线坠等。
5.3施工作业条件1．预留孔洞已经清理，尺寸符合要求；2.破坏原有的结构，符合规定，征求同意；3.工地已通水通电；4.材料按计划准备就绪，并检验合格；5.项目组织机构人员配备齐全；6.施工人员进行安全教育。
5.4施工组织准备1.合理安排施工，尽量实行交叉作业，流水作业，以避免产生窝工现象。
2.施工时，相互之间应遵从小管让大管，有压管让无压管的原则，先难后易，先安主管，后安水平干管和支管。
3.对于高档装修，可先做样板间，确认方案后，再行施工，避免返工。
4.卫生间、厨房的暗埋管道、应有暗埋管道施工方案图，经业同意后方可施工、以避免不合理的盲目施工。
5.5 与其他工种的配合设问：大家认为我们给水管道安装需要跟那些工种配合？1.室内装饰装修中经常会碰到对原有的燃气、暖气、通讯等配套设施进行改动，这时施工单位应与相关专业部门协调，由这些专业部门进行改动。
2.在管廊、管井内施工时，由于管道集中且数量多，应由各专业技术员校对位置，标高，防止管道安装时互相影响，并尽量采用多管共架敷设。
确定各类支吊架的预埋位置及标高，达到合理的空间布置。
有吊顶要求的，应尽量让出吊顶的空间高度。
3.吊顶内的给水管道或其它专业的管道、风管、桥架、电缆等应全部安装完毕，且试压、防腐、刷漆、保温等全部完成并经隐蔽检验合格后才能封板。
4.所有墙，地面暗埋的管道安装完后，应进行打压试验，并经业主、监理部门确认后方可移交下一道工序进行施工（如防水施工，饰面装饰施工）。
5.穿越基础、钢筋混凝土水池壁的管道，应配合土建预埋防水套管。
穿越楼板的管道安装完毕，应由土建人员将洞口进行补灰。
6 施工中应注意的问题1.室内装饰装修工程中，其生活饮用水管禁止采用镀锌焊接钢管。
此类钢管易锈蚀、结垢、污染水质，危害健康，管子使用寿命短。
应采用环保，卫生达到要求的硬聚氯乙烯塑料管（PVC-U），无规共聚聚丙烯塑料管（PP-R），铝塑复合管，铜管及相应管件。
2.给水管径DN≤50mm，应采用截止阀，并注意截止阀安装方向，方向安反，增加管路阻力，易损坏阀门。
设问：截止阀有什么作用？3.室内给水系统中的入户进水阀门，应采用铜质或不锈钢阀门，不使用铁质阀芯阀门，铁质阀芯阀门易腐蚀，污染水质，且使用寿命短。
4.室内装饰中住户进水表后端应加单向止回阀，避免卫生间或厨房内的各种冷、热水混合阀，电加热水器的单向安全阀失效后，使热水串入冷水管内，烫坏水表的塑料轮心或在水压波动时，使水表发生倒转。
特别是使用塑料给水管时，管道会受热膨胀变形，最后产生爆管漏水，难于维护，检修。
5.铝合金管，铜管穿楼板安装时，其套管不得使用钢套管，以免电化学腐蚀，使套管内的管段部分腐蚀穿孔渗漏水，难于维护、检修。
6.当连接方式为卡套或卡压连接方式时，采用埋地嵌墙暗埋敷设时，中间管段不得有接头。
因为此种方式连接的管件，常常会随着管内压力变化，安装时间长短而发生松动，一旦发生渗漏水，检修，维护不便。
7.给水管道不得直接穿越沉降缝，伸缩缝、非穿越不可时，应采取相应技术措施，如做方形补偿器或做成柔性接管方式，大多数情况下做成方形补偿器，水平安装。
8.二次装修中，由于部分位置发生改变，原预留孔洞位置不能用，需重新在结构层上打孔洞，剔凿建筑结构，甚至切断受力钢筋。
因此施工中，应主动与设计、业主、监理配合，尽量调整设计方案，最大限度利用原土建施工中预留的孔洞位置。
确需重新打洞，打孔的，应正确放线定位，利用机械钻孔成型，切断的受力钢筋应重新进行加固。
沿墙、地面剔槽时，应先弹出墨线，然后用地砖切割机开槽后，再沿切割线剔凿。
9.给水管道穿墙，穿楼板时应认真封堵楼板及墙洞，堵墙、堵楼板用的混凝土强度不得低于墙，楼板的强度，以保证其密封性，达到不渗水，隔音和防火要求。
10.塑料给水管（PVC-U管、PP-R管）由于其钢度，稳定性和抗冲击性较差，不得直接与水箱，水池和水泵相接。
进出水箱、水池应用钢管过渡。
长度不小于0.5m，与塑料管相连时采用法兰连接。
水泵房由于工艺复杂，拐弯，变径及阀件较多，多采用热镀锌钢管焊接安装。
11.钢管水平安装的支吊架间距不应大于表2.3-1的规定。
12.塑料管及复合管垂直或水平安装的支吊架，间距应符合表2.3-2的规定。
采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
13.钢管垂直或水平安装的支架间距应符合表2.3-3的尺寸规定.14.给水系统的金原管属道立管卡安装应符合下列规定:①楼层高度小于或等于5m，每层必须安装1个；②楼层高度大于5m，每层不得少于2个；③管卡安装高度，距地面应为1.5-1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。
课题：第二章室内给水系统安装第四节给水管道及附近安装目的要求：1 认识完成给水管道及其附件；2 基本能够完成给水管道及其附件的安装；重点及难点：施工中水管的安装要点教学方法：讲授法、演示法、问答法教具：教材、施工现场图片。
课时：2课时及时间：课后分析：教学设计板书设计：1 材料质量要求无论选用哪类管材，其规格，型号及性能检测报告应符合国家技术标准或设计要求，具有质量合格证明文件（产品合格证），产品质量检测报告等。
进场时应对其品种，规格，数量，质量外观等进行现场验收，登记，并按进料品种，规格数量，按批次报现场监理部门核查验收确认后，方可进行安装。
未经报验的材料一律不得进行安装或者先安装后报验。
2 施工的工序3安装的一般规定（1）建筑装饰装修工程室内给水系统适用于工作压力不大于1.0MPa的室内给水和消火栓系统的管道安装工程。
（2）给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
（3）管径小于或等于100mm的镀锌钢管应采用螺纹连接；（4））给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
（5）给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。
（6）冷、热水管道同时安装时应符合下列规定：①上、下平行安装时热水管应在冷水管上方（上热下冷）。
