高压燃气紧急切断阀说明

燃气紧急切断阀标准概述燃气紧急切断阀是一种重要的安全设备，主要用于在燃气泄漏或其他紧急情况下迅速切断燃气供应，以避免火灾和爆炸等严重事故的发生。

本文档介绍了燃气紧急切断阀的标准要求，包括结构设计、性能测试、安装要求等方面的内容。

结构设计燃气紧急切断阀应由以下主要部件组成： 1. 阀体：通常由铸铁或铸钢制成，具有足够的强度和耐腐蚀性。

2. 阀芯：用于控制燃气通断的部件，可以由不锈钢或黄铜制成。

3. 密封件：用于保证阀门的密封性能，通常采用耐高温、耐腐蚀的弹性材料。

4. 手柄：用于手动操作阀门的部件，应具有良好的手感和可靠的连接。

性能测试为确保燃气紧急切断阀的可靠性和稳定性，应进行以下性能测试： 1. 密封性能测试：使用液体或气体进行测试，在规定压力下观察阀门是否有渗漏情况。

2.耐压试验：将阀门安装在规定压力下，保持一定时间，观察阀门是否能够承受压力并保持稳定。

3. 快速切断测试：模拟紧急情况下，通过手柄迅速切断供气，观察阀门是否能够迅速、准确地切断燃气供应。

4. 耐久性测试：反复开关阀门，观察阀门的开关性能是否能够长时间保持稳定。

安装要求在安装燃气紧急切断阀时，应满足以下要求： 1. 安装位置：应选择在易于触达的位置，方便人们在紧急情况下迅速切断燃气供应。

2. 连接管道：应采用合适尺寸的管道连接，并确保连接紧密、无泄漏。

3. 标识标志：应在燃气紧急切断阀附近设置明显的标识标志，以便于识别和操作。

4. 定期检查：应定期对燃气紧急切断阀进行检查和维护，确保其正常工作。

维护和故障处理为确保燃气紧急切断阀的可靠性和安全性，建议进行以下维护和故障处理措施：1. 定期检查：每年至少进行一次全面检查，包括密封性能、开关性能等方面的测试。

2. 清洁保养：定期清洁阀门表面和内部零件，确保无灰尘、杂质积聚。

3. 及时更换：如发现燃气紧急切断阀存在严重故障或无法正常工作的情况，应及时更换新的阀门。

4. 故障处理：对于常见的故障，如手柄松动、密封件老化等，应及时进行维修或更换。

燃气气动紧急切断阀安全操作及保养规程1. 引言燃气气动紧急切断阀是用于燃气系统中的紧急切断装置，其作用是在发生紧急情况时切断燃气供应，以保障人员和设备的安全。

为了正常、安全地使用燃气气动紧急切断阀，本文档将介绍其安全操作及保养规程。

2. 安全操作燃气气动紧急切断阀的安全操作是确保基本的操作规范和注意事项，以保证其正常运行和安全使用。

2.1 燃气气动紧急切断阀的安装•在安装燃气气动紧急切断阀之前，务必关闭燃气供应，并确保燃气系统内无压力。

•根据设备说明书和相关安装图纸，正确选择和安装燃气气动紧急切断阀。

•严格按照安装步骤进行操作，确保安装牢固，防止出现松动或泄漏。

2.2 正常操作•在正常操作燃气气动紧急切断阀之前，确保了解其操作原理和工作流程。

•根据操作手册，正确进行各项操作，包括启动、停止和紧急切断等。

•注意观察阀门状态指示，确保其在工作过程中的正常运行。

•若出现异常情况或工作异常，应立即停止使用并寻求专业技术人员的帮助。

2.3 紧急切断操作•当发生燃气泄漏、火灾等紧急情况时，应迅速进行紧急切断操作。

•紧急切断操作包括切断燃气供应和触发紧急切断装置等。

•在切断燃气供应后，应及时通知相关人员并采取安全措施，确保人员撤离和安全。

•在整个紧急切断过程中，应保持冷静，并确保自身安全，避免引发更严重的事故。

3. 保养规程燃气气动紧急切断阀的保养是确保其长期稳定运行和延长使用寿命的重要手段。

3.1 定期检查•定期检查燃气气动紧急切断阀的外观和连接情况，确保无松动、破损和泄漏等问题。

•检查阀门状态指示和操作手柄的正常工作情况。

3.2 清洁和润滑•定期清洁燃气气动紧急切断阀的表面和内部，清除灰尘和污垢等杂质。

•根据设备说明书和建议，对关键部位进行润滑，确保阀门的灵活性和正常工作。

3.3 密封检查和更换•定期检查燃气气动紧急切断阀的密封情况，确保无泄漏问题。

•若发现密封失效或泄漏，应及时更换密封件，确保阀门的正常运行。

燃气切断阀手动操作方法
燃气切断阀是一种用于切断燃气供应的管道阀门，一般由阀体、阀杆、阀盖等构成。

其手动操作方法如下：
1.确认安全：在进行燃气切断操作之前，务必确认场地和操作人员的安全，切勿存在明火或其他火源。

2.关闭燃气开关：在操作燃气切断阀之前，首先需要关闭燃气主开关。

这样可以确保切断阀上方的管道不再供应燃气。

3.找到燃气切断阀：根据燃气管道布局，找到对应的燃气切断阀。

燃气切断阀一般位于燃气管道进入建筑物的地方或者燃气计量箱内。

4.检查阀门状态：查看燃气切断阀的开关状态，一般有开和关两种状态，有些燃气切断阀可能还有一个中间位置，表示半截关闭。

5.手动关闭阀门：将阀门旋转或拉、压以关闭阀门。

有些燃气切断阀的旋转方向可能与普通阀门相反，所以需要注意正确的旋转方向。

6.确认关闭：关闭阀门后，可使用气味或其他检测方法，确认燃气管道已经切断，确保安全。

重要提示：以上操作仅适用于一般情况，如果不确定如何正确操作燃气切断阀，建议咨询专业人士或联系当地燃气公司寻求帮助。

同时，切勿随意操作燃气设备，以免造成事故。

燃气阀门调压器紧急切断阀安全阀加臭机等设备安全操作规程1、阀门的维修、保养安全操作规程阀门是管道附属设施的主要设备之一，是控制输、供气的必备设施。

因此必须保持其完好、灵敏、有效，特制定本规定。

1.1操作阀门的注意事项：操作时不得再增加辅助杠杆，手轮或手柄顺时针旋转为关，逆时针旋转为开；开关要稳，用力均匀，不能采取冲击力式开关阀门；闸板阀不能作节流用，应处于全开或全关状态，开完后应将手轮回转1-2圈，操作中不能用身体正对手轮或阀杆；旁通管的闸阀，旁通管是为了达到平衡进出口压力差，以减少开启力的作用，因而在开启前应先打开。

1.2对阀门日常维修工作的主要内容：（1）对阀门转动部位如轴、承、阀杆等经常进行清洗、润滑、加油。

（2）调整或更换阀门的盘根、密封垫片等。

（3）清洗阀门闸板、阀芯、阀座等密封结合面的污垢。

（4）每班活动经常开、闭的阀门，确保紧急情况下的开关灵活。

2、调压器安全操作规程2.1准备工作（1）检查指挥器、调压阀、节流针阀、导压管路等，要求无堵无泄漏，密封良好，调压正常。

（2）检查调压阀前后阀门、旁通阀门、压力表、要求阀门灵活，开关自如，测压正常。

2.2操作步骤（1）全开节流针阀（2）开旁通阀供气，并使用供气压力稍低于要求压力值，直到压力基本稳定（3）稍微打开一点指挥器（4）缓开调节阀下流阀，再缓开上流阀（5）关旁通阀，再关小节流针阀（6）调节指挥器手柄，使阀门后压力达到给定值（7）做好工作记录3、紧急切断阀安全操作规程3.1通气操作步骤（1）先关断信号管朝气旋塞，开启检测口旋塞，将传感器气动薄模腔内的气体排空。

（2）将手柄向开启方向缓慢旋转20º--40º，以打开内旁通付阀瓣，使切断阀上下游压力平衡，同时观察整个系统是否正常。

（3）继续转动手柄使主阀瓣打开并使脱扣机构上扣，以保持其开启状态，然后关闭检测口旋塞。

3.2切断后的复位操作步骤（1）检查出超压原因，经处理解决后方可进行复位操作。

急切断阀操作规程试行紧急切断装置是石油液化气管道工程的安全配套装置，当储罐泄漏时，手动远距离快速关闭阀门，切断石油液化气的供给，及时制止事故的发生。

为正确使用特制定紧急切断阀操作规程。

一、液动紧急切断阀压力标准为2.0 MPa —4.0MPa，油缸的日常工作压力，不高于5.0MPa，保证油缸的正常工作。

二、为了使油泵的正常使用，防止外界环境温度升高，油路膨涨，损坏紧急切断阀及手动油泵，冲击压力表，必须定时对设备进行巡检。

巡检频率：每1小时对压力、温度及相关设备运行情况巡检一次。

三、正常工作时将油泵泄压阀关闭；在遇到紧急情况须将紧急切断阀关闭时，打开泄压阀即可。

四、液动紧急切断阀装置在运行中不得超压，超压则开启泄压阀泄压至正常值。

五、操作步骤：1、打开或关闭3—4号储罐，关闭（1—2）号和（5—6）号针型阀2、打开或关闭1—2号储罐，关闭（3—4）号和（5—6）号针型阀3、打开或关闭5—6号储罐，关闭（1—2）号和（3—4）号针型阀注：因一根油压管控制两个储罐4只紧急切断阀的进出液，在使用1只储罐时，必须关闭另1只储罐的进出液阀门；如充装必须关闭进液阀门，进液必须关闭出液阀门。

不得违反操作规程。

六、巡检内容：1、工作压力是否正常。

2、检查油缸的工作状态：油缸是否漏油。

3、检查密封面的工作状态：密封面是否渗漏。

4、检查中间极连接处是否渗漏。

5、检查紧急切断阀及油路系统或油管接头处是否有泄漏。

七、维护保养：1、定期清洗手摇油泵及油路管道，更换32号液压油，每年更换一次。

2、定期检查油压管的使用及连接是否正常，并执行相关规定；若出现不正常，应及时予以处理，保证安全生产。

燃气气动紧急切断阀燃气气动切断阀具有极佳的技术性能，低负荷损失和高可靠性，与远距离气源配套使用，利用气源控制阀门的关闭,以便在管道或储罐上发生意外情况时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。

工作原理：1，阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2，当紧急情况时，阀门线圈瞬时通电，气源通过快速关闭阀门，进入关闭状态。

3，常开式切断阀气源入口按装一只二位三通电磁阀，可利用远程电器控制台控制阀门开关。

4，燃气泄漏报警器报警通电,电磁阀通电进气,阀门自动关闭.6，当工作人员处理完事故，关闭电磁阀，气缸卸压，阀门自动开启。

7，电气防护等级：CEI IP65/IP678，防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T59，工作电压及电功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W10，工作环境温度：-15～60℃性能规范:压力等级： 1.6/4.0Mpa气缸工作压力：≤2.0Mpa使用温度：-40~+80℃气缸使用介质：氮气`无水空气使用介质：天然气，液化气，液氨 ,气体关闭时间：≤5秒气缸关闭压力：≥0.4-0.8Mpa阀体：铸刚，不锈钢。

304,316,316L弹簧：50CrVA（弹簧钢）气缸，活塞：球墨铸铁密封圈，O型圈：聚四氟乙烯，丁晴橡胶类型选择：常开式，常闭式，手动带气动，紧急切断阀特别优点：“燃气气动紧急切断阀”针对普通铸钢阀门耐腐蚀性能差、壳体易穿孔的缺点，根据介质具体特性，氨气专用切断阀在阀体材料上选用耐腐蚀钢（碳素钢添加耐蚀合金元素），可耐氨气、燃气腐蚀，低温可至－40℃,最大限度保证工况条件使用要求。

结构采用日本切断阀技术，阀体全部利用精铸，有效地解决了化工管道用普通阀门密封性能差、易泄露的难题。

安装注意事项：1.紧急切断阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。

燃气紧急切断阀什么是燃气紧急切断阀燃气紧急切断阀是一种可以紧急切断燃气供应的装置，通常安装在燃气管道上。

它的作用是在发生燃气泄漏或其他安全问题时，尽快切断燃气供应，以避免事故的发生。

燃气紧急切断阀是燃气供应安全的一个重要保障措施，是必不可少的设备之一。

燃气紧急切断阀的种类燃气紧急切断阀的种类比较多，可以根据不同的分类进行划分。

下面简要介绍一下几种常见的分类和对应的燃气紧急切断阀。

按安装位置分类根据燃气紧急切断阀的安装位置，可以分为户外燃气紧急切断阀和户内燃气紧急切断阀。

户外燃气紧急切断阀一般装在燃气管道上，通常是采用铸铁、球墨铸铁或不锈钢材质制造，具有耐腐蚀、防爆、耐高温等特点。

户内燃气紧急切断阀一般安装在燃气表箱内，相对于户外燃气紧急切断阀而言，采用的材质一般是塑料或者铜质。

按紧急切断方式分类根据燃气紧急切断阀的紧急切断方式，可以分为手动燃气紧急切断阀和自动燃气紧急切断阀。

手动燃气紧急切断阀需要人工操作才能完成紧急切断，一般安装在易发生泄漏和事故的高危场所，如燃气炉具较多的餐厅、食堂等。

自动燃气紧急切断阀则是通过自动监测系统检测到燃气泄漏或者其他安全问题时，自动切断燃气供应。

按口径分类根据燃气紧急切断阀的口径大小，可以分为不同的规格，如DN15、DN20、DN25等。

选购燃气紧急切断阀时需要根据实际管道口径大小进行选择。

燃气紧急切断阀的工作原理燃气紧急切断阀的工作原理可以分为以下几个步骤：1.自动检测：自动监测系统检测到燃气泄漏或其他安全问题时，产生信号并发出警报。

2.信号传递：信号通过电缆传递至燃气紧急切断阀。

3.切断供气：燃气紧急切断阀中的电磁阀发出信号，使切断阀门关闭，切断燃气供应，以避免事故的发生。

燃气紧急切断阀的安装和维护燃气紧急切断阀的安装需要遵循一定的规范和标准，如需要安装专业的燃气工程师，并按照相关标准和规范进行线路的布置和阀门的设置。

使用燃气紧急切断阀时需要定期进行检查和维护，以确保每个阀门的可靠性和有效性。

燃气切断阀使用说明
燃气切断阀使用说明
燃气切断阀是一种用于切断燃气管道的安全设备，它可以在发生紧急
情况时迅速切断燃气管道，防止事故的发生。

本文将详细介绍燃气切
断阀的使用说明。

一、燃气切断阀的种类
1. 手动切断阀：需要人工操作才能完成切断。

2. 自动切断阀：当监测到煤气泄漏时，自动进行关闭。

3. 电子控制自动关闭系统：通过传感器检测到煤气泄漏后，自动关闭。

二、安装位置
1. 管道进入房屋的地方（通常在房屋外墙上）。

2. 管道进入厨房或其他使用煤气设备的房间内。

3. 与其他连接管道相交汇处。

三、使用前准备
1. 确认是否安装了合适类型和规格的煤气切断阀。

2. 检查是否存在损坏或堵塞情况。

3. 确认开关位置，开关应该处于打开状态。

四、打开和关闭
1. 手动开启：顺时针旋转开关，直到开关处于完全打开的位置。

2. 手动关闭：逆时针旋转开关，直到开关处于完全关闭的位置。

3. 自动关闭：当监测到煤气泄漏时，自动进行关闭。

五、注意事项
1. 定期检查燃气切断阀是否正常工作。

2. 不要在燃气管道上方放置重物或施加压力。

3. 不要将其他杂物放置在燃气切断阀周围。

4. 在使用过程中，不要尝试拆卸或维修燃气切断阀。

如果需要维修，请联系专业人员进行处理。

5. 确保所有使用煤气设备和管道都已经关闭后再进行操作。

燃气紧急切断阀的使用方法
“哎呀妈呀，这啥味儿啊？”我一进家门就闻到一股怪味。

妈妈也赶紧从厨房跑出来，“坏了，不会是燃气泄漏了吧？”爸爸闻声赶来，“赶紧看看燃气紧急切断阀在哪儿。

”
嘿，这燃气紧急切断阀可重要了呢！要是遇到燃气泄漏啥的紧急情况，它能马上切断燃气，就像一个勇敢的小卫士，守护着我们的家。

那这玩意儿咋用呢？首先得找到它，一般就在燃气表旁边。

然后呢，如果发现有燃气泄漏的迹象，赶紧按下那个红色的按钮。

这就好比按下了一个超级开关，一下子就把危险给拦住了。

这燃气紧急切断阀的应用场景可多了。

比如说，要是你在做饭的时候突然闻到怪味，或者听到“滋滋”的声音，那可能就是燃气出问题了，这时候就得赶紧用它。

还有啊，要是发生地震啥的，它也能自动切断燃气，防止发生更大的危险。

这多厉害呀！就像一个随时待命的小英雄。

我记得有一次，我们小区有一家发生了燃气泄漏，幸好他们及时找到了燃气紧急切断阀，按下了按钮，才没有造成更大的事故。

哇，从那以后，我就觉得这东西真的太重要了。

燃气紧急切断阀真的是我们的好帮手。

大家一定要知道它在哪儿，会用它，这样才能让我们的家更安全。

燃气紧急切断阀安装注意事项及操作说明燃气紧急切断阀属于常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。

主要用于城市或工厂的燃气供应管网内设置燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。

适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居住所的安全设施。

应用于石油化工、工业炉窑、锅炉、燃气管网、燃气处理厂、加气站、燃气泄漏报警系统、安全保护系统、消防报警系统，广泛用于城市或工厂易燃易爆管网安全保护，当发现事故隐患时快速切断，及时制止事故发生。

同时燃气紧急切断电磁阀在设备故障、腐蚀破坏、密封失效，出现泄漏或紧急时，用于切断管道危险介质来源，避免事故范围扩大，控制事故影响，减少事故损失。

燃气紧急切断阀属于常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能：1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。

此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。

3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到开关省力、快速。

4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。

根据客户要求也可提供断电关闭的常闭型紧急切断阀。

燃气紧急切断阀安装注意事项：燃气紧急切断阀是一种利用电磁线圈的吸合驱动阀芯轴关闭达到紧急切断的作用，燃气紧急切断阀只用于水平安装。

切勿垂直安装或倒立安装造成紧急切断阀不能正常使用造成不必的麻烦。

燃气紧急切断阀复位操作过程：当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开。

此时，即使松开手，也不会被切断。

（除非再给阀门线圈通电）。

注：手动复位必须在电磁阀线圈断电时操作。

燃气紧急切断阀标准
燃气紧急切断阀是燃气系统中的重要安全设备，其性能和标准直接关系到燃气
系统的安全可靠运行。

燃气紧急切断阀标准主要包括设计、安装、使用和维护等方面的规定，下面将对燃气紧急切断阀标准进行详细介绍。

首先，燃气紧急切断阀的设计应符合国家标准和行业标准的要求，保证其结构
合理、材质优良、密封可靠、操作灵活等特点。

在设计过程中，应考虑燃气管道的压力、流量、温度等参数，确保燃气紧急切断阀能够在各种条件下正常工作。

其次，燃气紧急切断阀的安装需要严格按照相关标准进行，包括安装位置、连
接方式、密封要求等方面的规定。

安装时应保证燃气紧急切断阀与管道连接紧密，无泄漏现象，同时要考虑到燃气紧急切断阀的操作和维护便利性。

燃气紧急切断阀的使用和维护也是至关重要的。

在使用过程中，操作人员应严
格按照操作规程进行，定期对燃气紧急切断阀进行检查和试运行，确保其性能良好。

同时，定期对燃气紧急切断阀进行维护保养，及时清洁、润滑和更换易损件，延长其使用寿命。

此外，燃气紧急切断阀的标准还包括了对燃气泄漏报警装置、应急处理程序等
方面的要求。

燃气泄漏报警装置应与燃气紧急切断阀配套使用，及时发现燃气泄漏并采取相应措施。

应急处理程序应明确燃气泄漏时的应急处置流程，保障人员生命财产安全。

总之，燃气紧急切断阀标准是保障燃气系统安全运行的重要依据，各项规定都
应严格执行，以确保燃气紧急切断阀的性能和可靠性。

只有做好燃气紧急切断阀标准的制定、执行和监督，才能有效预防和减少燃气事故的发生，保障人民生命财产安全。

燃气紧急切断阀工作原理燃气紧急切断阀是一种用于燃气管道系统中的安全设备，其主要作用是在燃气泄漏或其他紧急情况下，迅速切断燃气供应，以保障人们的生命财产安全。

本文将从燃气紧急切断阀的工作原理、结构组成、安装要求等方面进行详细介绍。

一、燃气紧急切断阀的工作原理燃气紧急切断阀的工作原理是基于燃气管道系统中的压力变化来实现的。

当燃气管道系统中发生泄漏或其他紧急情况时，管道内的压力会急剧下降，此时燃气紧急切断阀会自动启动，通过阀门的关闭来切断燃气供应，以避免事故的发生。

具体来说，燃气紧急切断阀主要由阀门、控制系统和执行机构三部分组成。

当管道内的压力下降到一定程度时，控制系统会发出信号，启动执行机构，使阀门关闭，从而切断燃气供应。

同时，燃气紧急切断阀还配备了手动切断装置，以便在紧急情况下人工切断燃气供应。

二、燃气紧急切断阀的结构组成燃气紧急切断阀的结构组成主要包括阀门、控制系统和执行机构三部分。

1.阀门阀门是燃气紧急切断阀的核心部件，其主要作用是控制燃气的流动。

阀门通常采用球阀或闸阀，其结构简单、密封性好、操作方便等特点，使其成为燃气管道系统中的常用阀门。

2.控制系统控制系统是燃气紧急切断阀的重要组成部分，其主要作用是监测管道内的压力变化，并根据预设的参数来控制阀门的开闭。

控制系统通常由传感器、控制器、电源等部件组成，其精度和可靠性对燃气紧急切断阀的性能有着重要的影响。

3.执行机构执行机构是燃气紧急切断阀的动力来源，其主要作用是将控制系统发出的信号转化为阀门的开闭动作。

执行机构通常采用电动机、气动机或液压机等，其选择取决于阀门的大小、工作环境等因素。

三、燃气紧急切断阀的安装要求燃气紧急切断阀的安装要求是保证其正常工作的重要保障。

一般来说，燃气紧急切断阀的安装应符合以下要求：1.安装位置燃气紧急切断阀应安装在燃气管道系统的进口处，以便在紧急情况下迅速切断燃气供应。

同时，阀门的安装位置应易于操作和维护，以保证其正常工作。

紧急截断阀操作作业指导书1．目的本作业指导书的编制目的是为了进一步规范和指导紧急截断阀的操作，达到在紧急情况下安全操作的效果，确保供气管线的安全。

2．范围本指导书所包括的阀门是指在西气东输干线和支干线以及支线上的阀室和场站的用于阀室和场站起到紧急关断功能的1101＃气液联动截断阀。

3．术语3．1截断阀：用在主供气管线上起到气流截断作用的阀门。

3．2紧急截断阀：用在特殊部位，紧急情况下能够快速关断的阀门。

4．职责4．1 场站4．1．1 负责阀门的定期巡检。

4．1．2 负责阀门正常情况下的开关操作4．1．3 负责紧急情况下的关闭阀门的启动和故障排除后的恢复。

4．1．4 负责紧急切断阀关阀后，接调度指令进行相关流程的操作。

4．2 维抢修队（维抢修中心）4．2．1 负责阀门的定期维护保养。

4．2．2 负责紧急情况下的故障排查。

5．管理内容5．1 紧急截断阀的组成及结构特点5．1．1 阀门本体紧急截断阀共分为两部分，一个是阀门的本体部分，另一部分是阀门的执行机构。

目前用于西气东输管线主干线、支干线和支线上的线路截断阀主要有格老夫球阀、喀麦隆球阀。

都是全通径焊接埋地球阀。

5．1．2 执行机构所有的1101＃线路紧急截断阀所配置的执行机构统一都为SHAFE气液联动执行机构。

5．2 紧急截断阀的操作条件5．2．1 紧急截断阀进行非故障状态下的维修维护和调试时，关阀前需现将紧急截断阀的旁通阀全部打到全开位置，导通旁通管线。

处理完毕，紧急截断阀打开后，其旁通线的阀门要处于全关状态。

5．2．2 引压管路的阀门打开，气缸充满压力，且气缸的压力值要大于执行机构的最小动作压力需求值。

5．2．3 执行机构的一切部件都处于完好状态。

各接口处不应有漏油液气现象。

5．3紧急截断阀的操作方式5．3．1 现场手动液压开关阀门。

5．3．2 现场手动气动开关阀门。

5．3．3 现场通过改变设定值（高压和低压关阀值），测试电磁阀是否动作时使用，来进行阀门关闭操作。

燃气切断阀使用说明标题：燃气切断阀使用说明引言：燃气切断阀是家庭和商业建筑中保障安全的重要装置之一。

它可以切断燃气供应，以防止火灾、爆炸和其他安全事故的发生。

本文旨在为读者提供关于燃气切断阀的使用说明，包括其功能、安装和操作细节，以及常见问题的解答。

通过深入的探讨，希望读者能够对燃气切断阀有更全面、深刻和灵活的理解。

正文：1. 燃气切断阀的功能燃气切断阀是安装在燃气管道中的装置，用于控制燃气的供应。

它可以通过手动或自动操作将燃气供应切断。

当发生火灾、泄漏、管道破裂或其他紧急情况时，切断阀可以立即切断燃气供应，以减少潜在危险。

2. 燃气切断阀的安装在安装燃气切断阀之前，首先需要确认合适的安装位置。

通常，切断阀应安装在燃气进入建筑物之前的主要燃气管道上。

安装时需要遵循相关的建筑和安全规范，确保切断阀能够正常工作且易于操作。

3. 燃气切断阀的操作燃气切断阀的操作一般分为手动和自动两种方式。

3.1 手动操作：手动操作是最常见的方式，通过手动旋转或折叠切断阀上的手柄或把手来控制燃气的开关。

在紧急情况下，只需迅速将手柄或把手旋转到关闭位置，即可切断燃气供应。

在日常使用中，定期检查手动操作是否灵活，确保切断阀能够正常操作。

3.2 自动操作：自动切断阀通常通过与火灾探测器和报警系统相连，一旦探测到火灾或泄漏，自动切断阀会自动关闭燃气供应。

这种方式不需要人工干预，能够实现及时、准确的切断。

4. 常见问题解答在使用燃气切断阀的过程中，可能会遇到一些常见的问题，下面是对其中几个问题的解答：4.1 燃气切断阀是否需要定期维护？是的，定期维护燃气切断阀非常重要，它可以确保切断阀的正常操作。

定期检查切断阀的密封性能、操作机构和阀体是否有损坏或老化的迹象，并及时进行维修或更换。

4.2 如何判断燃气切断阀是否正常工作？正常情况下，燃气切断阀应该在打开和关闭时都有明显的操作感觉。

当切断阀关闭时，燃气供应应立即停止，无任何泄漏或滴漏的现象。

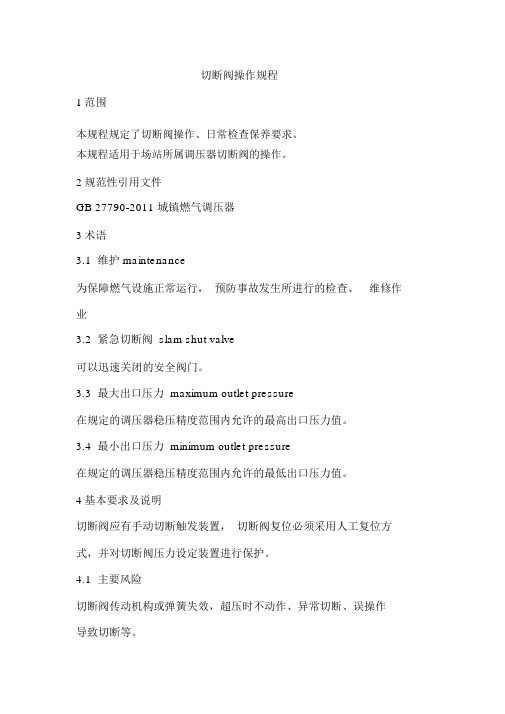

切断阀操作规程1范围本规程规定了切断阀操作、日常检查保养要求。

本规程适用于场站所属调压器切断阀的操作。

2规范性引用文件GB 27790-2011 城镇燃气调压器3术语3.1 维护 maintenance为保障燃气设施正常运行，预防事故发生所进行的检查、维修作业3.2 紧急切断阀 slam shut valve可以迅速关闭的安全阀门。

3.3 最大出口压力 maximum outlet pressure在规定的调压器稳压精度范围内允许的最高出口压力值。

3.4 最小出口压力 minimum outlet pressure在规定的调压器稳压精度范围内允许的最低出口压力值。

4基本要求及说明切断阀应有手动切断触发装置，切断阀复位必须采用人工复位方式，并对切断阀压力设定装置进行保护。

4.1 主要风险切断阀传动机构或弹簧失效，超压时不动作、异常切断、误操作导致切断等。

5设备操作规程5.1 日常检查a.检查阀体完好无锈蚀b.检查连接螺栓牢固，螺栓无锈蚀c.检查取压管连接牢固，无松动、泄漏5.2 切断阀切断压力设定a.先设定切断压力，其次设定工作调压器出口压力。

b.确认所需要调节路出口阀门处于关闭状态，打开切断阀执行机构盖板，将调节切断压力锁紧螺母轻轻旋松。

c.确认切断阀端信号管阀门处于开启状态。

d.缓慢旋紧切断阀压力设定调节螺栓，使触头与触片间有一定间隙；e.将调压器出口压力调节至切断阀所需要调节的压力后，缓慢将切断阀调节螺栓旋松，切断阀发生动作时的压力就是切断压力。

f.降低调压器出口压力，并放空至正常出口压力。

g.将切断阀进行复位操作后，升高调压器出口压力至切断阀所调节的压力值h.如果两次切断压力值一样就说明此切断压力值就是所调节的压力值。

如果不一样在进行校验。

i.调节完成后缓慢开启出口端阀门进行供气。

5.3 切断阀复位操作a.当切断阀执行机构不能正常复位时：检查调压器出口压力值是否高于切断压力值，如果高于切断压力值时不能复位，关闭切断阀信号管上的阀门，进行放空，同时关闭调压器出口端阀门进行泄压，待管道压力值降至正常运行值后再进行复位操作。

燃气紧急切断阀工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！与控制器连接，在欠压或超压时，控制器给电磁阀一个脉冲通电信号，电磁阀1秒内瞬间关闭气源，防止事故发生。

开启时必须由人工拉起手动杆即可.常开型：顺时针旋转打开手柄，此时咔的一声，阀进入自锁状态，此时再复位。

电磁阀就处于打开状态。

当发生燃气泄漏时，主机给电磁阀线圈一个脉冲通电信号，电磁阀瞬间关闭气源。

注意此阀为中压使用（0.02-35MPA）,当压力低于10公斤时，电磁阀开启流量会随之减小，请根据自己使用工况选型！关闭时间：1秒钟以内性能特点：灵敏度高、动密封性强、安全性高、使用寿命长。

工作范围：可燃气体报警自控系统及需要紧急切断的管路。

注解：1、电磁阀安装前必须清理管道内的杂质、焊渣，以免造成阀体内漏。

2、电磁阀一般工况只能水平安装，垂直安装时需要提前说明。

3、电磁阀安装完毕后，应先动作几次正常后方能投入使用。

防爆线圈说明：防爆电磁阀是工作在较特殊环境的电磁阀，用户必须根据国家防爆标准选择电磁阀。

以保证生命及财产安全。

磐恒生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证。

防爆等级：EXdⅡCT5。

防爆证号：CNEX12.0353制造标准：GB3836.1-2000、GB3836.2-2000工作原理：本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工打开电磁阀防护罩，手动打开阀门！常开型：手动拧开防护罩，将手柄球往上提起阀门，此时阀门打开，当燃气泄露时，线圈通电，电磁阀瞬间关闭，此时无论怎样通电电磁阀业处于关闭状态，必须在排除险情后由人工开启阀门！。
