二维码的工作原理和应用二维码是一种常见的信息编码技术，它能够将大量的数据以独特的模式编码，并能够通过扫描设备进行识别。
二维码已经广泛应用于商业、物流、支付等领域，具有高效、快捷、准确的特点。
本文将从物理的角度来解析二维码的工作原理，以及它在现实生活中的应用。
一、物理知识点：二维码的编码方式二维码的编码方式采用了一种称为“差错校正码”的技术。
在二维码中，每个数据单元被分配了一个特定的位置，并将其编码为黑色或白色的模块。
这种编码方式使得二维码能够存储大量的信息，并且能够通过扫描设备进行快速识别。
二维码的编码方式基于数据的纠错能力，即通过在数据中添加一些冗余信息，从而提高了二维码的容错能力。
当二维码在传输或扫描过程中出现部分损坏时，通过差错校正码的机制可以修复和恢复数据，保证数据的准确性。
二、物理知识点：扫描二维码的原理扫描二维码的原理是利用光的反射和传感器的工作原理。
当二维码被扫描设备照射光线时，二维码上的模块会反射不同的光线。
扫描设备通过传感器来接收反射光线的信号，并将其转换为数字信号进行处理。
在扫描的过程中，扫描设备会分析二维码上模块的排列和颜色信息，并将其转换为对应的数据。
通过对数据的解码和处理，扫描设备可以读取出二维码中存储的信息，并进行相应的操作。
三、二维码的应用1.商业领域：二维码在商业领域有着广泛的应用。
例如，商家可以将二维码放置在商品包装上，消费者可以通过扫描二维码获取商品的详细信息、购买链接等。
此外，二维码还被用于门票、会员卡等的电子化管理。
2.物流领域：二维码可以用来追踪物流信息。
在商品包装上标注二维码，物流公司可以通过扫描二维码来记录商品的出入库情况，实现物流信息的自动化管理。
3.支付领域：二维码支付已经成为一种便捷的支付方式。
通过扫描商家提供的二维码，消费者可以完成支付操作。
这种方式不仅方便快捷，还提高了支付的安全性。
4.营销领域：二维码可以用于企业的营销活动。
企业可以在广告、海报、名片等上面加入二维码，通过扫描二维码，消费者可以获取相关的优惠信息、活动详情等。
二维码的原理及组成二维码是一种用于储存信息的矩阵条形码，它的广泛应用使得我们的生活更加便捷。
本文将详细介绍二维码的原理以及其组成。
一、二维码的原理二维码的原理基于条形码技术，但相比于传统的一维条形码，二维码能够储存更多的信息。
它采用了两个方向的编码方式，即横向和纵向的编码。
通过将这些编码组合在一个矩阵中，形成一个图案，从而实现信息的储存和识别。
具体来说，二维码的原理如下：1. 信息编码：二维码中的信息由一系列黑白模块组成。
这些模块代表了二进制编码的数据。
黑色代表二进制数字0，白色代表二进制数字1。
通过这种编码方式，可以表达更多的信息。
2. 定位模块：二维码中的定位模块用于帮助识别器准确地定位二维码。
一般情况下，二维码的四个角上都会有特殊的图案，称为定位模块。
识别器可以通过这些定位模块来确定二维码的位置和方向。
3. 校验信息：为了确保二维码的准确性和可靠性，在二维码中通常会嵌入一些校验信息。
这些信息可以在解码过程中进行验证，以确保二维码的完整性和正确性。
二、二维码的组成二维码由多个元素组成，下面将介绍二维码的主要组成部分：1. 定位模块：如前所述，定位模块位于二维码的四个角上，用于帮助识别器准确定位二维码。
2. 容错区域：容错区域是用来确保二维码在一定程度上具备纠错能力的。
当二维码受到损坏或部分遮挡时，容错区域可以帮助识别器恢复原始信息。
3. 数据区域：数据区域是二维码中储存实际信息的部分。
它由一系列黑白模块组成，通过编码方式来表示数据。
4. 校验信息：二维码中的校验信息用于验证解码过程中的准确性。
校验信息通常以特定的方式嵌入在二维码中，以便在解码时进行验证。
5. 二维码标识：为了使二维码易于识别，往往会为其添加一些标识，如公司名称、品牌商标等。
这些标识可以帮助用户更快地辨认出二维码的用途或来源。
总结：二维码的原理基于条形码技术，通过两个方向的编码方式实现信息的储存和识别。
它由定位模块、容错区域、数据区域、校验信息和二维码标识等组成。
二维码的原理及组成二维码是一种将信息编码成黑白相间的方块图案的二维条码，通过扫描读取器等设备可以快速获取信息的技术。
它在现代社会中被广泛应用于商业、物流、支付等领域。
本文将介绍二维码的原理及其组成部分。
一、二维码的原理二维码的原理基于图像处理技术和信息编码理论。
它通过将信息编码成黑白相间的模块组成特定的图案，在扫描器的照相机下扫描，通过图像处理算法将图案转化为数字信号，再进行解码，最终还原出原始的信息。
二维码的编码方式一般采用矩阵式编码，即将信息按预定规则转化为一系列特定位置的黑白模块。
常见的二维码编码方式有QR码、Data Matrix码等。
它们通过不同的编码规则和算法实现了信息的高密度存储和快速读取。
二、二维码的组成部分二维码主要由四个部分组成：定位图案、校正图案、数据编码和校验码。
1. 定位图案：二维码中的定位图案主要用于确定二维码的边界和方向，为后续读取和解码提供参考。
一般情况下，定位图案是一个较大的正方形，占据二维码的角落位置。
2. 校正图案：为了提高读取的准确性和稳定性，二维码中还包含了校正图案。
校正图案一般位于二维码的中心，通常是一个小的正方形，它的位置和大小可以根据二维码的容错率自适应调整。
3. 数据编码：数据编码是二维码中最关键的部分，它决定了二维码能够存储的信息数量和种类。
数据编码将待编码的信息按照指定的规则转化为一系列黑白模块。
不同的编码方式有不同的规则和算法，常见的编码方式包括字母、数字、汉字等。
4. 校验码：为了确保信息的准确无误，二维码中还包含了校验码。
校验码一般位于数据编码的末尾，用于检查数据是否被正确读取和解码。
校验码的计算方式根据不同的编码规则而有所差异。
三、二维码的应用随着智能手机和移动支付的普及，二维码的应用越来越广泛。
二维码无需额外的读取设备，只需要一部智能手机等装有扫描器的设备即可读取，操作简便快捷。
1. 商业领域：二维码被广泛应用于商品和广告的推广。
通过扫描二维码，消费者可以获取商品的详细信息、购买链接或优惠券等，提升购物体验。
分析二维码的应用技术原理什么是二维码二维码是一种用于信息编码的方块图形，可以通过扫描设备获取其中的信息。
它常用于商品包装、广告、票务、支付等领域。
二维码的出现极大地方便了人们获取信息和进行交易。
二维码的应用技术原理二维码的应用技术原理主要包括编码原理和解码原理。
编码原理在二维码的编码过程中，需要将信息转化为一系列的方块图形。
常用的二维码编码方式包括QR码、Data Matrix码等。
这些编码方式基本原理相似，都是将信息按照一定规则映射到方块图形中，便于扫描设备识别。
编码原理包括以下几个要点：1.数据的转化：二维码可以编码各种类型的数据，包括文本、数字、链接、图片等。
在编码之前，需要将这些数据转化为适合二维码的格式。
2.纠错编码：为了提高二维码的容错能力，常常使用纠错编码技术。
这种技术可以在二维码受损的情况下，仍然能够正确解码。
纠错编码通常使用的是Reed-Solomon码或BCH码。
3.帧同步：为了保证扫描设备能够正确识别二维码，需要在编码的方块图形之间添加帧同步信息。
这样可以帮助设备正确找到每一个方块的位置和大小。
4.检错检测：在编码过程中，还需要添加校验码用于检验二维码的完整性。
这样可以在扫描过程中检测出二维码的错误。
解码原理二维码的解码过程是扫描设备将方块图形转化为可读取的信息。
解码的原理和编码是相对应的。
解码原理包括以下几个要点：1.图像识别：扫描设备需要先将图像中的方块图形识别出来。
这个过程可以通过图像处理技术实现，例如边缘检测、颜色分割等。
2.解码算法：识别出方块图形之后，扫描设备需要使用解码算法将方块图形中的信息还原出来。
这个算法和编码过程中的规则是相对应的。
3.纠错解码：由于二维码可能受到损坏或噪音干扰，解码过程中需要进行纠错解码，以保证信息的准确性。
4.数据还原：解码出的信息可能是经过压缩或其他处理的，还需要经过相应的方法还原出原始数据。
二维码的应用二维码由于其方便快捷的特点，在各个领域得到了广泛应用。
二维码编码规则(1）QR码符号结构设计中，每个QR码由一个个正方形模块构成，排列组成正方形阵列，其中有编码区域和功能区域，符号的四周是空区。
如图所示：1.符号规格和版本QR码总共有40种规格的符号，根据标准，编号分别为规格1到规格40，规格1为21*21个模块，规格2为25*25模块，以此类推。
版本N的规格每行每列为21+4（N-1）个模块。
2.寻像图形一般来说，寻像图形会分布在3个位置，且图形均相同。
这些图形分别位于符号的、右上角和左下角，如图2-1所示。
以三个重叠的同心的正方形组成探测图形，这些图形的模块宽度比为1：1: 3: 1: 1，分别为7*7个深色模块、5*5个浅色模块、3*3个深色模块。
由于该符号中在其它地方遇到类似图形的可能性极小，所以组成寻像图形的3个位置探测图形可以明确地确定视场中符号的位置和方向［5］。
3.分隔符探测图形所在的位置和编码区域之间分隔符宽度为1个模块，如图2-1所示。
全部由浅色模块组成。
4.定位图形定位图形有列和行在垂直和水平方向，组成色由深色浅色交替。
深色模块在开始和结尾，如图2-1所示。
5.校正图形3个重叠的同心正方形组成校正图形，由5*5个深色模块、3*3个浅色模块以及位于中心的一个深色模块组成。
校正图形的数量由QR 码的版本号决定，版本号2及以上的符号均有校正图形，本设计采用的版本号为7。
6.编码区域在设计中规定有编码区域，编码区域中有多种符号字符，包括数据码字、纠错码字、版本信息和格式信息等。
7.空白区空白区即为环绕在符号四周的区域，它有4个模块宽的区域，空白区反射率与浅色模块相同。
（2）QR 码编码方法国家对QR 码规定有一定的标准，其中编码步骤如图所示：1.数据编码 在数据编码过程中，将输入的数据转换为一个位流，若ECI 为缺省状态，那么一个数据流将包括模式指示符、字符计数指示符和数据，最终以4位终止符0000表示。
其结构如图所示：（1）数字模式在本次设计中的数字模式下，必须将待输入的数据转化为二进制数，具体方法为每三位分为一组，剩余位转化为7位或4位二进制数。
二维码编码规则引言二维码（QR code）是一种用于存储大量数据的二维条码图形，可以快速被扫描，实现快速的数据传输。
与一维条码相比，二维码可以存储更多的信息，也更容易被扫描和解码。
二维码编码规则定义了二维码生成和解码过程中使用的算法和规则。
二维码编码规则概述二维码编码规则包括数据编码和纠错编码两个方面。
数据编码是将要存储的数据转换为二维码矩阵中的模块（Module），而纠错编码则是为了提高二维码的容错性，增加错误数据的纠正能力。
数据编码数据编码是指将待存储的信息转换为二维码矩阵中特定位置的模块。
主要包括以下几个步骤：1. 字符集选取在数据编码开始之前，首先需要选取一个适合的字符集。
常用的字符集包括数字、字母、符号等。
不同的字符集决定了二维码可以存储的信息类型和长度。
2. 数据分段将待存储的信息按照一定规则进行分段，每个分段包含特定长度的字符。
3. 数据编码对每个数据分段进行编码。
编码的方式有多种，常见的包括数字编码、字母编码、汉字编码等。
编码方式的选择取决于字符集的选取和需求。
4. 数据填充当数据编码完成后，可能会出现长度不足的情况。
这时候需要进行数据填充，以确保数据的完整性和一致性。
5. 校验码计算为了验证二维码的准确性，可以计算并添加校验码。
校验码是通过对数据编码后的结果进行计算得到的一种特殊字符。
纠错编码纠错编码是为了提高二维码的容错性，增加解码时对错误数据的纠正能力。
常用的纠错编码算法有差错校正码（Reed-Solomon码）和汉明码（Hamming码）等。
纠错编码的基本原理是在数据编码后，为每个数据模块添加一些冗余数据，使得在解码时即使部分数据受到损坏或丢失，仍然能够恢复出原始信息。
纠错编码的级别可以根据实际需求进行选择，级别越高，冗余数据越多，纠错能力越强，但二维码存储的实际数据会减少。
结论二维码编码规则是二维码生成和解码过程中的关键环节，它决定了二维码能够存储的信息类型和长度，以及其纠错能力。
二维码编码规则(1）QR码符号结构设计中，每个QR码由一个个正方形模块构成，排列组成正方形阵列，其中有编码区域和功能区域，符号的四周是空区。
如图所示：1.符号规格和版本QR码总共有40种规格的符号，根据标准，编号分别为规格1到规格40，规格1为21*21个模块，规格2为25*25模块，以此类推。
版本N的规格每行每列为21+4（N-1）个模块。
2.寻像图形一般来说，寻像图形会分布在3个位置，且图形均相同。
这些图形分别位于符号的、右上角和左下角，如图2-1所示。
以三个重叠的同心的正方形组成探测图形，这些图形的模块宽度比为1：1: 3: 1: 1，分别为7*7个深色模块、5*5个浅色模块、3*3个深色模块。
由于该符号中在其它地方遇到类似图形的可能性极小，所以组成寻像图形的3个位置探测图形可以明确地确定视场中符号的位置和方向［5］。
3.分隔符探测图形所在的位置和编码区域之间分隔符宽度为1个模块，如图2-1所示。
全部由浅色模块组成。
4.定位图形定位图形有列和行在垂直和水平方向，组成色由深色浅色交替。
深色模块在开始和结尾，如图2-1所示。
5.校正图形3个重叠的同心正方形组成校正图形，由5*5个深色模块、3*3个浅色模块以及位于中心的一个深色模块组成。
校正图形的数量由QR码的版本号决定，版本号2及以上的符号均有校正图形，本设计采用的版本号为7。
6.编码区域在设计中规定有编码区域，编码区域中有多种符号字符，包括数据码字、纠错码字、版本信息和格式信息等。
7.空白区空白区即为环绕在符号四周的区域，它有4个模块宽的区域，空白区反射率与浅色模块相同。
（2）QR 码编码方法国家对QR 码规定有一定的标准，其中编码步骤如图所示：1.数据编码在数据编码过程中，将输入的数据转换为一个位流，若ECI 为缺省状态，那么一个数据流将（1）数字模式在本次设计中的数字模式下，必须将待输入的数据转化为二进制数，具体方法为每三位分为一组，剩余位转化为7位或4位二进制数。
二维码原理算法
二维码原理可以简述为通过特定的编码算法将需要传递的信息转化为二维图案，然后通过扫描设备（如手机摄像头）来解码并读取其中的信息。
具体来说，二维码是由一系列黑白方块组成的矩阵图案，用于存储和传递各种类型的数据。
二维码的生成过程一般包括以下几个步骤：
1. 数据编码：将待传递的信息按照一定的规则进行编码。
常见的编码方式有数字、字母、汉字、链接等。
2. 数据加密：对编码后的数据进行加密处理，以保证二维码的安全性和防伪能力。
3. 图像生成：根据特定的算法，将加密后的数据转化为一系列黑白方块组成的矩阵图案。
生成的二维码中包含了数据以及校验位等信息。
4. 图像修正：对生成的二维码进行一些修正操作，以增强其容错能力和抗干扰能力。
5. 图像输出：将生成的二维码输出到特定的介质上，如纸张、屏幕等。
扫描二维码的过程大致如下：
1. 打开扫描设备（如手机摄像头）并启动扫码软件。
2. 将二维码放在扫描区域内，确保二维码图案清晰可见。
3. 扫描设备捕捉到二维码图案后，对其进行图像处理和解码操作。
4. 解码成功后，将解码后的数据转化为可识别的格式，如文本、链接等。
5. 将解码后的数据展示给用户，并根据需求执行相应的操作，
如打开链接、显示文本等。
总的来说，二维码原理就是将待传递的信息经过编码、加密、图像生成等处理转化为特定的图案，再通过扫描设备进行解码和读取，实现信息的传递和处理。

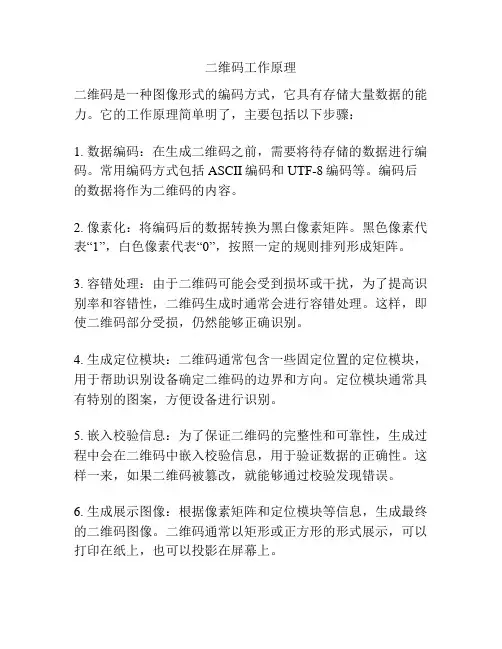

二维码工作原理
二维码是一种图像形式的编码方式，它具有存储大量数据的能力。
它的工作原理简单明了，主要包括以下步骤：
1. 数据编码：在生成二维码之前，需要将待存储的数据进行编码。
常用编码方式包括ASCII编码和UTF-8编码等。
编码后的数据将作为二维码的内容。
2. 像素化：将编码后的数据转换为黑白像素矩阵。
黑色像素代表“1”，白色像素代表“0”，按照一定的规则排列形成矩阵。
3. 容错处理：由于二维码可能会受到损坏或干扰，为了提高识别率和容错性，二维码生成时通常会进行容错处理。
这样，即使二维码部分受损，仍然能够正确识别。
4. 生成定位模块：二维码通常包含一些固定位置的定位模块，用于帮助识别设备确定二维码的边界和方向。
定位模块通常具有特别的图案，方便设备进行识别。
5. 嵌入校验信息：为了保证二维码的完整性和可靠性，生成过程中会在二维码中嵌入校验信息，用于验证数据的正确性。
这样一来，如果二维码被篡改，就能够通过校验发现错误。
6. 生成展示图像：根据像素矩阵和定位模块等信息，生成最终的二维码图像。
二维码通常以矩形或正方形的形式展示，可以打印在纸上，也可以投影在屏幕上。
7. 识别与解码：识别设备（如扫码枪、手机摄像头等）将二维码图像进行采集并解码。
通过解码算法，设备将识别到的像素信息转化为原始数据。
