铝合金应力腐蚀理论研究现状
- 格式:doc
- 大小:22.50 KB
- 文档页数:2
铝合金的研究现状与应用铝合金是一种广泛应用于工业和科研领域的材料,具有许多优良的物理和化学性质。
它的研究现状和应用面非常广泛。
本文将从铝合金的材料特性、研究现状和应用等方面进行详细介绍。
铝合金是由铝和其他金属元素(如铜、锌、镁等)混合而成的合金材料。
相比纯铝,铝合金具有更高的强度、刚性和耐腐蚀性。
这使得铝合金在航空航天、汽车制造、建筑工程和电子设备等领域有着广泛的应用。
此外,铝合金还具有良好的导热性能和可塑性,可以通过热处理和塑性加工获得更多的性能优势。
在铝合金的研究中,主要的方向可以分为以下几个方面。
首先,提升铝合金的强度和硬度是研究的重点之一、通过合金化和热处理等方法,可以改变铝合金晶粒的细化和相成分的变化,从而达到提高强度和硬度的目的。
例如,利用冷变形和热处理可以制备超高强度的7075铝合金,其强度可达到900MPa以上。
此外,进一步提高铝合金的强度还可以通过纳米晶和均匀高强度相的引入等方法实现。
其次,改善铝合金的耐腐蚀性也是一个研究热点。
铝合金在大气和水中容易发生腐蚀,所以在实际应用中需要采取一些措施来增强其耐蚀性。
目前的研究主要集中在表面处理技术、合金化和涂层等方面。
例如,通过阳极氧化处理可以形成抗蚀性好、陶瓷膜类似的氧化层,阻碍阳极活性金属的进一步氧化,从而提高铝合金的耐腐蚀性。
此外,铝合金还在轻量化领域具有广泛的应用前景。
由于铝合金具有轻质和高强度的特点,可以减轻设备和结构的重量,提高能源效率。
因此,汽车、航空和航天等领域正在积极研究和应用铝合金。
例如,一些高铝合金可以用于车身钣金制造,大幅降低汽车的整车质量,从而提高汽车的燃油效率。
此外,电子和电器领域也是铝合金的重要应用领域。
铝合金具有优良的导电性和导热性,可以用于制造各种连接器、散热器和外壳等电子元器件。
此外,铝合金还可以用于制造手机、平板电脑和电子设备外壳,提供优良的外观和结构强度。
综上所述,铝合金的研究现状非常丰富,并在各个领域得到广泛的应用。
铝合金具有密度低、强度高、导热性好、耐腐蚀性强等优良性能,被广泛应用于航空、汽车、电子、建筑等领域。
以下是铝合金研究现状及应用的相关内容:
铝合金的加工技术:铝合金的成形性能差,容易产生热裂纹、畸变等问题。
目前,研究人员通过改善铝合金的成分、研制新型合金、优化加工工艺等方法,成功解决了铝合金加工中的一些难题。
铝合金在航空领域的应用:铝合金具有轻质、高强度的特点,是制造飞机、航天器等航空器的重要材料。
在航空领域,铝合金主要应用于制造机身、机翼、起落架等部件。
铝合金在汽车领域的应用:铝合金具有密度低、强度高的特点,是汽车轻量化的重要材料。
在汽车领域,铝合金主要应用于发动机、底盘、车身等部件。
铝合金在电子领域的应用:铝合金具有良好的导电性和热导性,是制造电子设备的重要材料。
在电子领域,铝合金主要应用于制造电子外壳、散热器等部件。
铝合金在建筑领域的应用:铝合金具有耐腐蚀性强、表面处理方便等特点,是建筑材料的重要组成部分。
在建筑领域,铝合金主要应用于制造门窗、幕墙、天花板等部件。
综上所述,铝合金作为一种重要的材料,具有广泛的应用前景。
未来,随着科技的不断进步和应用领域的不断扩大,铝合金的研究和应用将会得到进一步的推广和发展。

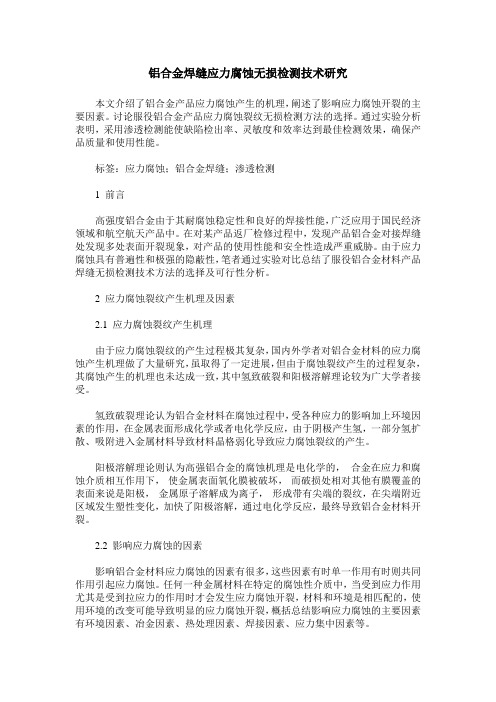

铝合金焊缝应力腐蚀无损检测技术研究本文介绍了铝合金产品应力腐蚀产生的机理,阐述了影响应力腐蚀开裂的主要因素。
讨论服役铝合金产品应力腐蚀裂纹无损检测方法的选择。
通过实验分析表明,采用渗透检测能使缺陷检出率、灵敏度和效率达到最佳检测效果,确保产品质量和使用性能。
标签:应力腐蚀;铝合金焊缝;渗透检测1 前言高强度铝合金由于其耐腐蚀稳定性和良好的焊接性能,广泛应用于国民经济领域和航空航天产品中。
在对某产品返厂检修过程中,发现产品铝合金对接焊缝处发现多处表面开裂现象,对产品的使用性能和安全性造成严重威胁。
由于应力腐蚀具有普遍性和极强的隐蔽性,笔者通过实验对比总结了服役铝合金材料产品焊缝无损检测技术方法的选择及可行性分析。
2 应力腐蚀裂纹产生机理及因素2.1 应力腐蚀裂纹产生机理由于应力腐蚀裂纹的产生过程极其复杂,国内外学者对铝合金材料的应力腐蚀产生机理做了大量研究,虽取得了一定进展,但由于腐蚀裂纹产生的过程复杂,其腐蚀产生的机理也未达成一致,其中氢致破裂和阳极溶解理论较为广大学者接受。
氢致破裂理论认为铝合金材料在腐蚀过程中,受各种应力的影响加上环境因素的作用,在金属表面形成化学或者电化学反应,由于阴极产生氢,一部分氢扩散、吸附进入金属材料导致材料晶格弱化导致应力腐蚀裂纹的产生。
阳极溶解理论则认为高强铝合金的腐蚀机理是电化学的,合金在应力和腐蚀介质相互作用下,使金属表面氧化膜被破坏,而破损处相对其他有膜覆盖的表面来说是阳极,金属原子溶解成为离子,形成带有尖端的裂纹,在尖端附近区域发生塑性变化,加快了阳极溶解,通过电化学反应,最终导致铝合金材料开裂。
2.2 影响应力腐蚀的因素影响铝合金材料应力腐蚀的因素有很多,这些因素有时单一作用有时则共同作用引起应力腐蚀。
任何一种金属材料在特定的腐蚀性介质中,当受到应力作用尤其是受到拉应力的作用时才会发生应力腐蚀开裂,材料和环境是相匹配的,使用环境的改变可能导致明显的应力腐蚀开裂,概括总结影响应力腐蚀的主要因素有环境因素、冶金因素、热处理因素、焊接因素、应力集中因素等。
铝合金的研究报告
铝合金是一种非常重要的金属材料,具有轻质、高强度、耐腐蚀等优点,被广泛应用于汽车、航空航天、建筑等领域。
本研究报告对铝合金的研究现状、应用以及未来发展进行了总结和展望。
首先,我们对铝合金的研究现状进行了调研。
目前,铝合金的研究集中在合金成分设计、加工工艺以及力学性能等方面。
通过添加不同的合金元素,可以调整铝合金的性能,如提高强度、延展性和耐腐蚀性等。
在加工工艺方面,采用热处理、冷变形等方法可以进一步提高铝合金的力学性能。
此外,表面处理、涂层技术等也是铝合金研究的热点。
其次,我们对铝合金的应用进行了介绍。
铝合金在汽车工业中被广泛应用于车身、发动机、底盘等部件,以提高汽车的燃油经济性和减轻车身重量。
在航空航天领域,铝合金常用于制造飞机结构件,如机翼、机身等,以提高飞机的载荷能力和飞行性能。
在建筑领域,铝合金可以用于制造窗户、门、幕墙等,具有良好的耐候性和装饰性能。
此外,铝合金还应用于电子、包装、船舶等多个行业。
最后,我们对铝合金的未来发展进行了展望。
随着科学技术的不断进步,铝合金的性能将进一步提高。
研究人员将继续探索新的合金成分设计和加工工艺,以实现铝合金的复合强化、多功能性和一体化设计。
此外,环保和可持续发展也是铝合金研究的重点,研究人员将努力开发低能耗、低污染的铝合金生产技术。
未来,铝合金有望在更广泛的领域得到应用,如高速列
车、新能源车辆、大型建筑等。
综上所述,铝合金是一种重要的金属材料,具有广泛的应用前景。
在未来的研究中,我们将进一步深入探索铝合金的性能优化和应用拓展,为推动相关行业的发展做出贡献。

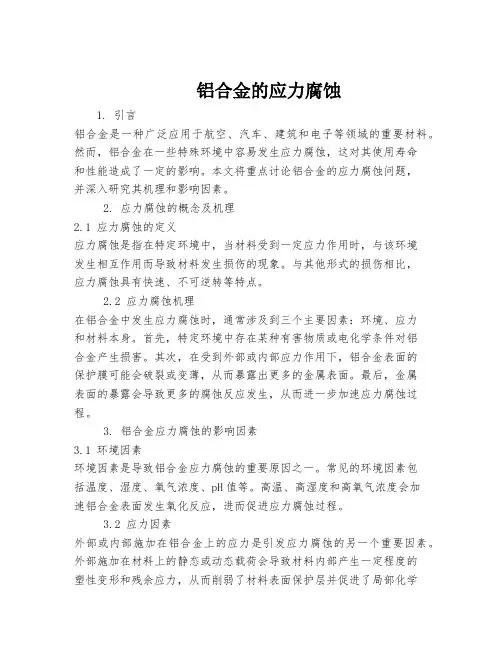

铝合金的应力腐蚀
应力腐蚀是指在特定应力环境下,金属材料遭受腐蚀的现象。
对
于铝合金来说,也存在应力腐蚀的问题。
铝合金在一些特定条件下,如高温、高氯离子浓度、应力等环境
下容易发生应力腐蚀。
应力腐蚀会导致铝合金的力学性能下降,甚至
引发严重的破坏。
应力腐蚀对铝合金的影响是由于一些特定条件下,铝合金表面的
保护层受到破坏,使得金属表面裸露出来。
在高应力作用下,金属结
构上的缺陷、裂纹等容易与外界介质相互作用,加速金属腐蚀的进程。
为了避免铝合金遭受应力腐蚀,可以通过以下措施进行防护:
1. 避免高应力环境:避免在高应力环境下使用铝合金材料,如尽量避
免应用于高温、高氯离子浓度的场合。
2. 表面处理:通过表面处理方法,如阳极氧化、镀层等,形成一层保
护层,减弱金属表面遭受腐蚀的可能性。
3. 合理设计:在设计上合理避免应力集中,减少铝合金的应力水平,
从而降低应力腐蚀的风险。
4. 控制环境条件:控制环境中的温度、氧气、湿度等因素,尽量减少
对铝合金的腐蚀影响。
总之,铝合金在特定条件下容易出现应力腐蚀问题,因此在使用
时需要采取相应的防护措施来减少应力腐蚀的风险。

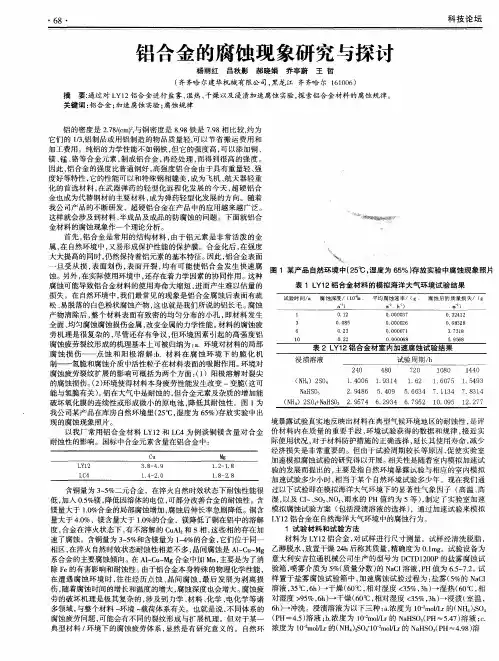

腐蚀性环境中铝合金腐蚀机理研究随着工业的不断发展,腐蚀的问题已经成为制造业和航空航天等重要领域的严峻挑战。
而铝合金作为一种重要的结构材料,其腐蚀性能也成为一个重要的问题。
腐蚀性环境对铝合金的腐蚀机理产生了巨大的影响。
本文将介绍铝合金在腐蚀性环境中的腐蚀机理,并提出未来的研究方向。
一、铝合金的腐蚀机理铝合金在腐蚀性环境下的腐蚀机理可以分为以下几个方面:1.氧化膜的形成与破坏在腐蚀性环境下,铝材表面会形成一个氧化膜保护层,这个保护层会在某些情况下被破坏。
氧化膜的稳定性、良好性、均匀性和良好的黏附性对于抵御腐蚀极为重要。
2.晶界腐蚀铝合金的微观组织是由许多晶界分隔开的,晶界是铝合金材料中最容易发生腐蚀的部位。
3.孔蚀孔蚀是铝合金腐蚀的一种特殊形式。
其中氯离子和硝酸钠离子是铝合金孔蚀的主要原因。
4.应力腐蚀开裂应力腐蚀开裂是铝合金在腐蚀性环境下发生的一种严重的损坏形式。
它是由于应力作用与化学物质作用相结合所引起的。
二、腐蚀机理的研究现状铝材腐蚀机理的研究已经开始多年,通过实验与理论模型的相结合,各种腐蚀机理已经有了比较全面的认识。
应力腐蚀开裂、晶界腐蚀等铝合金腐蚀机理已经有了深入的研究。
而孔蚀和氧化膜等方面的研究有待进一步深化。
三、未来的研究方向随着新材料的出现和生产技术的不断进步,铝合金腐蚀机理的研究仍然需要不断加强和完善。
值得关注的是,我国的研究力量在腐蚀机理上已经很有潜力,并已经有了很多创新成果。
在研究孔蚀和氧化膜等方面时,应结合同时腐蚀机理的综合作用条件来设计实验。
建立相应的模型,计算出相应的影响因素,从而预测一定时间内的腐蚀情况。
在研究晶界腐蚀方面,可以通过控制铸态组织来实现晶界腐蚀的抑制。
在研究应力腐蚀开裂方面,可以通过调节成分来控制表面张力和应力腐蚀敏感性来改善材料的抵抗腐蚀的能力。
结论铝合金在腐蚀性环境下的腐蚀机理是复杂的,需要从铝合金的微观结构、组织和外部环境等因素方面进行深入研究。
未来,应重点研究铝合金与不同环境中的相互作用及其影响,通过实验和理论研究,建立相应的模型,最终实现对铝合金腐蚀机理的全面认识,提高铝合金材料的抗腐蚀性能,促进其在制造业、航空航天等领域的广泛应用。
7055超强铝合金时效硬化特性与应力腐蚀性能研究超强铝合金时效硬化特性与应力腐蚀性能研究 01-10 秦凤香秦凤香 张宝金张宝金 曾梅光曾梅光(东北大学理学院,辽宁东北大学理学院,辽宁 沈阳沈阳 110004) 研究了7055超强铝合金挤压板材的时效硬化特性和应力腐蚀性能。
结果表明:7055铝合金在120℃长期单级时效存在三峰强化现象,三峰位置分别在30h 、105h 、130h ,其主要强化相分别为GP 区、η’相和η相,其第一峰出现比7050、7175合金的推迟6h 。
另外,随时效时间延长,7055合金的应力腐蚀敏感性指数降低,合金的抗应力腐蚀性能变好。
合金的应力腐蚀敏感性指数降低,合金的抗应力腐蚀性能变好。
高强铝合金是航空工业的主要结构用材之一,高强铝合金是航空工业的主要结构用材之一,现代航空工业的发展,现代航空工业的发展,要求航空结构材料具有更高的强度,更好的断裂韧性(K IC )、抗应力腐蚀开裂性能(SCC)和抗疲劳性能[1]。
目前发达国家铝工业界不断开发出性能优异的新型铝合金,7055超强铝合金是目前变形铝合金中强度最高的合金,美国铝业公司生产的7055-T77合金板材强度比7150的高出10%,比7075的高出30%,而且断裂韧性较好,抗疲劳裂纹扩展能力强[2]。
7055合金之所以具有如此好的综合性能是由于其较高的w (Zn)/w (Mg)和w (Cu)/w (Mg)[3,4]。
7055合金的微观结构对晶间破裂和腐蚀都有抵抗力,其基体微观结构阻碍位错运动能力强。
本文选用的是国产7055超强铝合金,研究了120℃单级时效的硬度和电导率变化规律及应力腐蚀性能,探讨了时效过程中合金显微组织的变化及其对合金硬度、电导率、应力腐蚀性能的影响。
1 材料与试验方法1.1 材料所用材料为东北轻合金有限责任公司与航空航天部621所共同研制的25mm 厚的挤压板材,其化学成分见表1。
表1 实验用料7055合金各元素质量分数合金各元素质量分数/% /%━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ Zn Mg Cu Mn Cr Fe Si Zr Ti Al ─────────────────────────────────7.77 1.82 2.12 <0.05 <0.04 0.13 0.078 0.13 0.16 余量余量 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━1.2 热处理Φ192mm 的铸锭在430℃挤压成25mm 厚的板材。

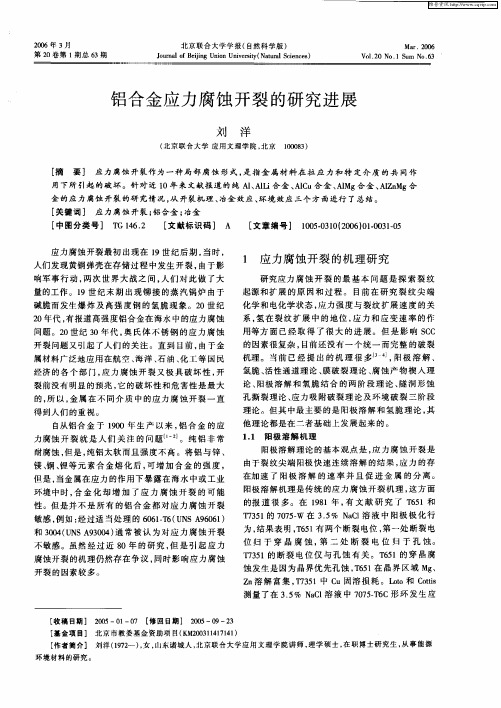

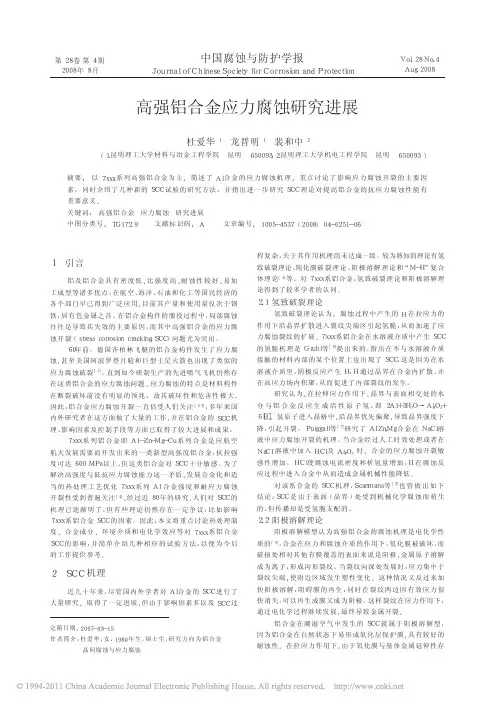

经过一个多世纪的研究,对于引起SCC的机理学术界仍然存在分歧。
目前被普遍接受的机理是氢致开裂和阳极溶解机理。
1、氢致开裂
七十年代中期以来,较多实验表明,7×××系高强铝合金的SCC属于氢致开裂机理。
该理论认为:(1)氢通过位错迁移到晶界,积聚在析出相附近,使晶界的结合强度大大降低,弱化晶界,造成沿晶断裂;(2)由于氢积聚在裂纹内,形成的氢气压促使合金断裂;(3)氢促进合金形变而致使断裂;(4)形成的氢化物促使合金断裂.目前提出的氢致开裂机理主要有如下理论:
(a)氢压理论:当金属中存在过饱和H时,将在各种显微缺陷处结合成H2,室温是不可逆反应,即H2不会再分解成H.随着缺陷处H2浓度增加,氢压也增大.当氢压大于屈服强度时就会产生局部塑性变形,使表层鼓起,形成氢气泡.
(b)弱键理论:金属中的氢降低原子键结合力,当局部应力集中等于原子键结合力时原子键破裂,微裂纹形核.
(c)氢降低表面能理论:氢降低键合力的同时必然降低表面能,反之亦然.氢吸附在金属裂纹内表面,使表面能降低,导致裂纹失稳扩展所需的临界应力下降.由于没有考虑塑性变形功,故对金属材料不适用.
(d)氢致开裂综合机理:此机理综合考虑了氢促进局部塑性变形、氢降低原子键合力以及氢压作用.
2、阳极溶解
阳极溶解理论[7~9]认为阳极金属的不断溶解导致SCC裂纹的形核和扩展,造成合金结构的断裂.铝合金SCC的阳极溶解理论的主要观点如下:
(1)阳极通道理论:腐蚀沿局部通道发生并产生裂纹,拉应力垂直于通道,在局部裂纹尖端上产生应力集中.铝合金中预先存在的阳极通道由晶界析出相与基体电位差引起,而应力则使裂纹张开暴露出新鲜表面.在此情形下,腐蚀沿晶界加速进行.
(2)滑移溶解理论:发生SCC的铝合金表面氧化膜存在局部薄弱点,在应力作用下合金基体内部位错会沿滑移而产生移动,形成滑移阶梯.当滑移阶梯大、表面膜又不能随滑移阶梯的形成而发生相应变形时,膜就会破裂并裸露出新鲜表面,与腐蚀介质接触,发生快速阳极溶解.
(3)膜破裂理论:腐蚀介质中金属表面存在保护膜,由于遭受应力或活性离子的作用而引起破裂,裸露的新鲜表面与其余表面膜构成小阳极大阴极的腐蚀电池,导致新鲜表面发生阳极溶解.
3、阳极溶解与氢致开裂共同作用
阳极溶解与氢致开裂是两个不同的概念,单纯的阳极溶解可通过阴极保护进行预防,而对
于氢致开裂,阴极极化往往会促进开裂.有些体系以阳极溶解为主,有些则以氢致开裂为主.铝合金的SCC往往同时包括这两个过程,要截然区分这两种现象实际上是困难的.
Najjar等[10]研究发现7050铝合金在3%NaCl溶液中的SCC是由于阳极溶解与氢致开裂共同作用的结果.开始时,由于合金晶界处的粒子存在电位差,发生局部阳极溶解,造成钝化膜破裂,形成临界缺陷,微裂纹萌生.随着晶界局部阳极溶解的增加,还原性的H原子扩散到过程区,与微观特征结构、裂纹尖端应力和塑性应变相互作用,造成损害.
除上述SCC机理外,研究者还从其它角度研究了SCC机理,主要包括SCC表面的迁移理论、SCC的无位错区理论和裂纹生长的半经验模型。
